設定事例集 | 法人向けスイッチングハブ 会社で部署ごとに
ネットワークを分ける

法人様向けスイッチングハブの設定事例をご紹介します。

構成図・条件

構成図

設定条件

スイッチを2台使用します。
1台目は1Fに、2台目は2Fに設置します。
1F、2Fとも総務部、営業部が存在し各スイッチを1本のLANケーブルで接続するものとします。
総務部と営業部はお互いに通信することはできません。
VLANを2グループ作成する。
VLAN1：タグなしポート1～8、タグ付きポート9
VLAN2：タグなしポート10～16、タグ付きポート9
※この例ではスイッチ2台とも同じ設定にします。
※設定の対象とするポートは、環境に応じて読み替えてください。
スイッチは「EHB-SG2A24」を例に説明します。

対象製品

EHB-SG2A24-PL
ファームウェアバージョン：V1.0.1.2_RT3
EHB-SG2A24
ファームウェアバージョン：V1.0.1.2_RT1
EHB-SG2A16-PL
ファームウェアバージョン：V1.0.1.2_RT5
EHB-SG2A16
ファームウェアバージョン：V1.0.1.2_RT1
ページの先頭に戻る

設定の流れ

STEP1

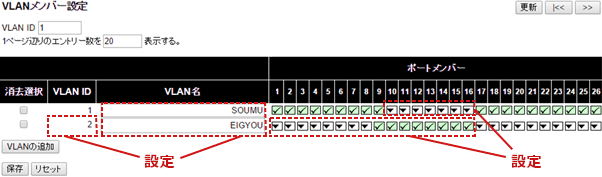

  • [基本設定]−[VLAN設定]-[VLANメンバーシップ]をクリックして
    　 「VLANメンバーシップ」画面を開きます。
  • [VLANの追加]ボタンをクリックします。
  • VLAN2を追加します。
    VLAN IDを2、VLAN名を「EIGYOU」、ポート1～8をVlan not included、ポート9～16をVlan includedに設定します。
  • VLAN 1を設定します。
    VLAN 名を「SOUMU」、ポート10～16をVlan not includedに設定します。
    [保存]ボタンをクリックします。

STEP２

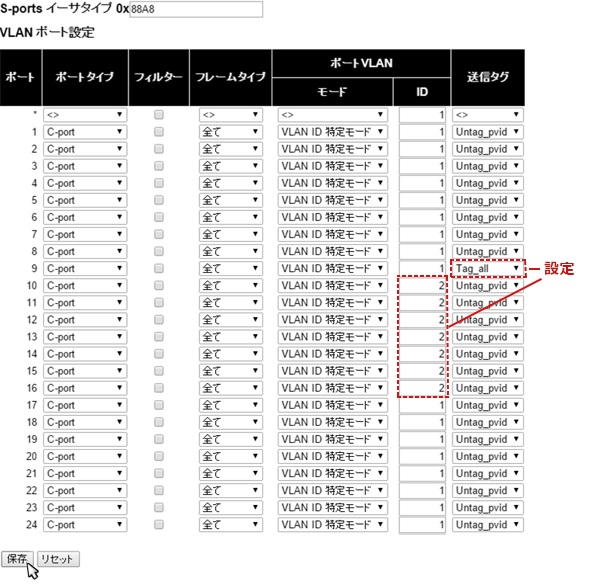

  • [基本設定]−[VLAN設定]-[ポート]をクリックして「VLANポート設定」画面を開きます。
  • 各ポートのポートVLANIDを設定します。
    　 ポート10～16を「2」に設定します。
  • 送信タグを設定します。
    　 ポート9を「Tag_all」に設定します。
    　 [設定]ボタンをクリックします。

STEP３

  • これまでに設定した内容を確認します。

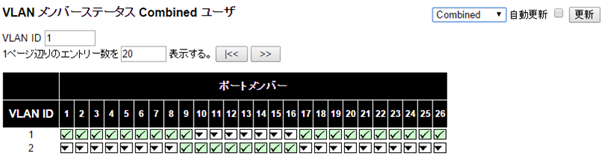

    　 [モニタリング]－[VLAN]－[VLANメンバーシップ]をクリックして
    　「VLANメンバーシップ」画面を開きます。

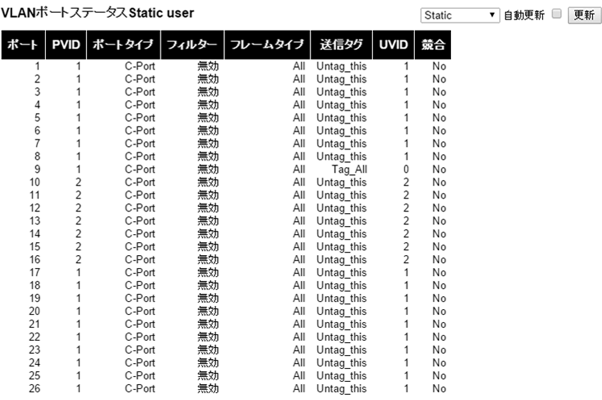

  • [モニタリング]－[VLAN]－[VLANポート]をクリックして「VLANポート」画面を開きます。

STEP４

  • 2台目のスイッチもStep1～Step3と同様の設定を行います。

STEP５

  • 1台目のスイッチを1Fに、2台目のスイッチを2Fに設置し、
    　 両者のポート9をLANケーブルで接続します。

以上で設定は完了です。

ページの先頭に戻る

解説

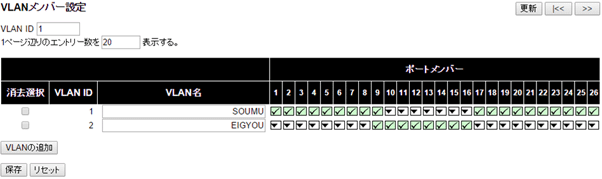

VLANメンバー設定

  • Link：リンク状態を表示します。(緑色：リンクアップ、赤色：リンクダウン)
  • 消去選択：VLANを削除する場合にチェックをつけます。
  • VLAN ID：VLAN IDを設定します。
  • VLAN名：VLAN名を設定します。
  • ポートメンバー：それぞれのポートのVLANへの割り当てを設定します。

    VLANに割り当てます。
    VLANから除外します。

  • VLANの追加：新規にVLANグループを作成します。

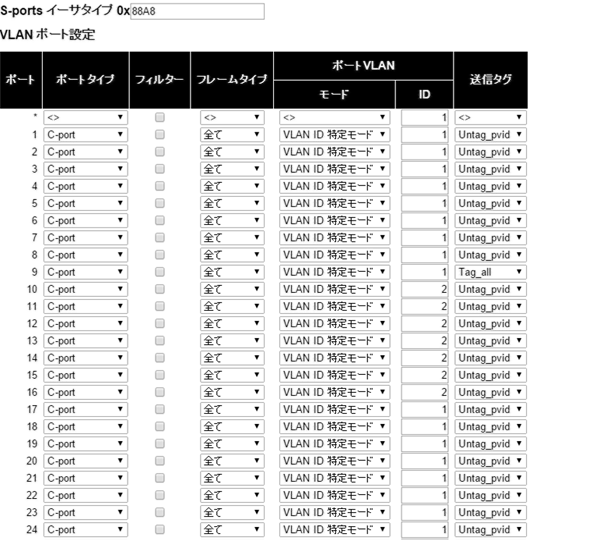

VLANポート設定

VLANポート設定

PVIDの設定を行います。PVIDとはuntaggedフレームを受信したときに適用するVLAN IDのことです。

  • ポート：設定するポート番号
  • ID：設定するポートのPVIDを入力します。
  • 送信タグ：送信時のタグ適用処理を設定します。

    Untag_pvid：PVIDに設定されているVLAN ID以外の送信はすべてタグ付けされます。
    Tag_all:すべての送信はタグ付けされます。
    Untag_all:すべての送信はタグ付けされません。

設定ファイル

設定例ファイルが【ダウンロード】できます。
※右クリックで対象のファイルを保存してください。

※以下の設定ファイルはサンプルです。
適用すると、スイッチの設定が以下に変更されます。

[スイッチ1]

IPアドレス：192.168.1.252
ログインユーザー名：admin
ログインパスワード：admin

EHB-SG2A24-PL
ファームウェアバージョン：V1.0.1.2_RT3 ： 設定ファイル [準備中]
EHB-SG2A24
ファームウェアバージョン：V1.0.1.2_RT1 ： 設定ファイル のダウンロード >
EHB-SG2A16-PL
ファームウェアバージョン：V1.0.1.2_RT5 ： 設定ファイル [準備中]
EHB-SG2A16
ファームウェアバージョン：V1.0.1.2_RT1 ： 設定ファイル [準備中]

※スイッチの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
※適用前に、かならず、現在の設定を保存してください。

[スイッチ2]

IPアドレス：192.168.1.253
ログインユーザー名：admin
ログインパスワード：admin

EHB-SG2A24-PL
ファームウェアバージョン：V1.0.1.2_RT3 ： 設定ファイル [準備中]
EHB-SG2A24
ファームウェアバージョン：V1.0.1.2_RT1 ： 設定ファイル のダウンロード >
EHB-SG2A16-PL
ファームウェアバージョン：V1.0.1.2_RT5 ： 設定ファイル [準備中]
EHB-SG2A16
ファームウェアバージョン：V1.0.1.2_RT1 ： 設定ファイル [準備中]

※スイッチの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
※適用前に、かならず、現在の設定を保存してください。
