EL39-160
2023.10.24

Webブラウザーから簡単に設定や管理が可能!
業務環境に適した機能を多数搭載した
Webスマートスイッチ 9アイテムを新発売

エレコム株式会社(本社:大阪市中央区、取締役社長:柴田幸生)は、法人現場のさまざまな環境に安心して導入でき、Webブラウザーからの設定や管理が可能なWebスマートスイッチシリーズからPoE給電仕様などを選べる4シリーズ9アイテムを順次新発売いたします。

業務用ネットワークに最適な1000Mbps(1000BASE-T)に対応し、規模や用途に応じてモデルが選べる高信頼かつ長寿命のWebスマートスイッチです。
動作時環境温度50℃対応、放熱に優れたメタル筐体などの温度対策をはじめ、ファンレス設計や静音ファンの採用により、倉庫や工場のような過酷な環境から、静粛性が求められるオフィスや学校まで、あらゆる場所に設置できます。
一部のモデルを除き、ネットワーク端末に電源を供給できるPoE給電に対応しています。さらに"EHB-SG2C16F-HPL/EHB-SG2C24F-HPL"は、より多くの端末を接続できる大容量PoE給電対応モデルとなっています。
QoS、ポートトランキング、ポートミラー、VLAN機能など、高い運用効率と安全なネットワーク環境の構築を可能にする各種機能を搭載しています。各種設定や管理はWebブラウザーに対応しており、管理者の負担を軽減します。
さらに、ループによる通信障害の予防や、接続状態を自動判別することで無駄な電力消費を抑える省エネ機能を搭載しています。また、すべてのモデルに19インチラックマウント金具が付属するほか、一部のモデルでは別売のマグネットを使うことで金属面への取り付けも可能です。
保証期間は安心の3年保証(センドバック保守)に加え、ユーザー登録いただいたお客様限定で2年間の延長保証(合計5年間)をご提供するほか、オプションで各種保守サポートもご用意しています。

メインイメージ画像

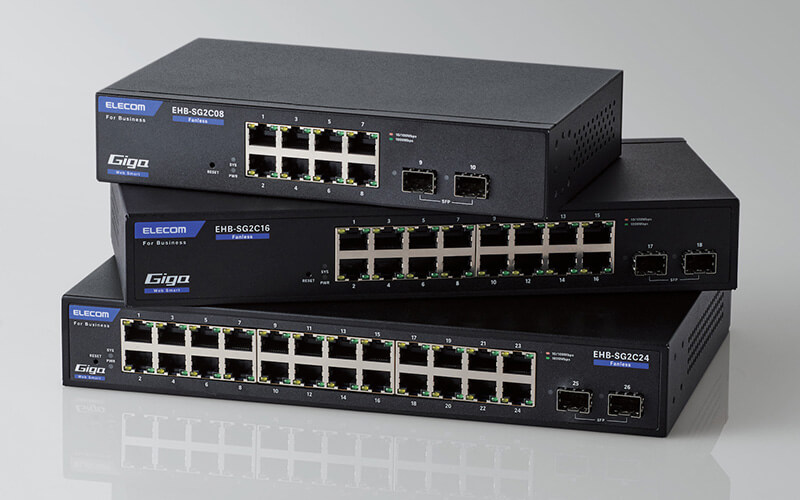

法人環境で幅広く使える高信頼・長寿命のWebスマートスイッチ

  • ギガビット以上の帯域が標準となった現在の業務ネットワークに最適な全ポート1000Mbps(1000BASE-T)対応のWebスマートスイッチです(※1)。
  • 一般的なWebブラウザーだけで設定可能なインターフィースにより各種設定や管理が可能です。
  • 規模や用途にあわせて選べるように、ポート数をはじめ、PoE給電やファンの有無などで選べる全9モデルをラインアップしています。
  • 付属のパーツを使用することにより、19インチラックマウント(EIA規格)へ簡単に組み込むことができます。
  • 保証期間は安心の3年保証(センドバック保守)。さらにユーザー登録いただいたお客様限定で2年間の延長保証(合計5年間)いたします(※2)。
  • 1:理論上の最大値であり、実際の転送速度を示すものではございません。また1000MGbpsで通信するには、接続するLANケーブルと機器がともに1000BASE-T(Cat5e以上)に対応している必要があります。

    2:ユーザー登録による2年延長保証提供につきましては、エレコムサポート&サービス株式会社(ESSC)が行います。

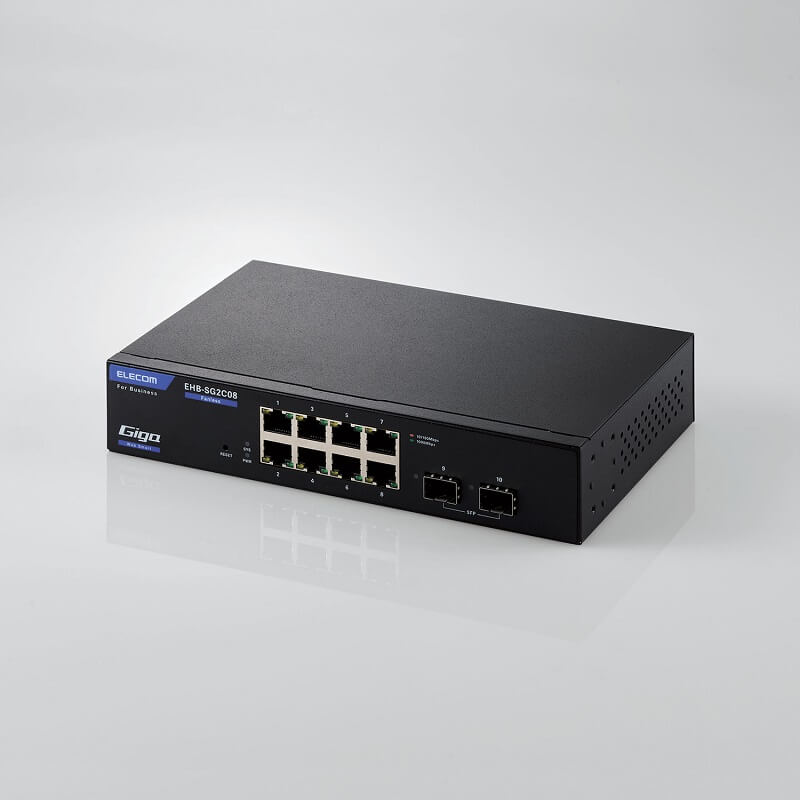

EHB-SG2C08(8ポート)
▲ PoE機能なし、ファンレスモデル
写真:EHB-SG2C08(8ポート)

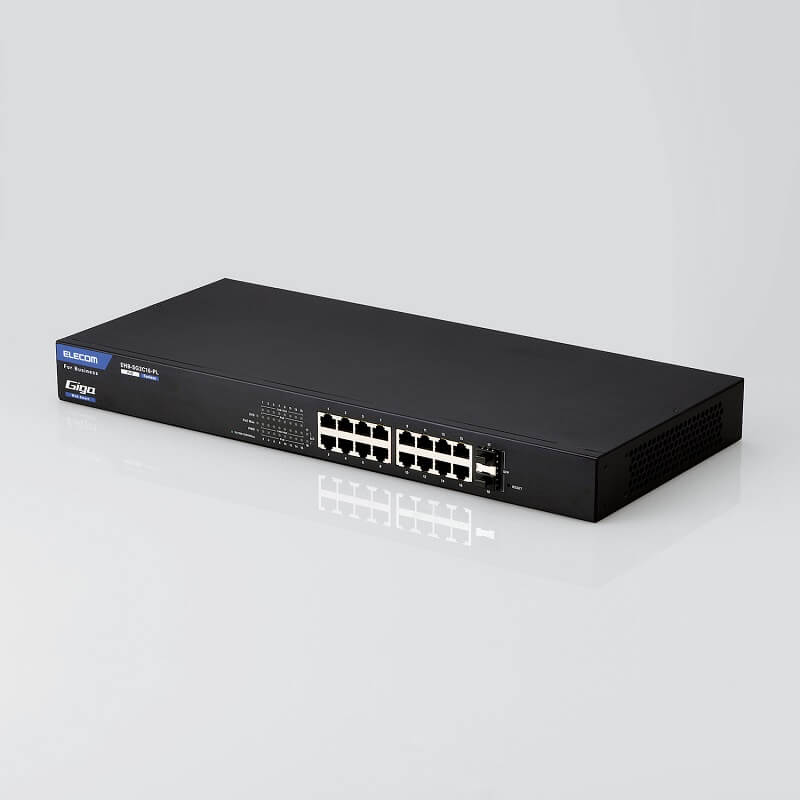

EHB-SG2C16-PL(16ポート)
▲ PoE給電対応モデル、ファンレスと
静音ファン付きモデルをご用意
写真:EHB-SG2C16-PL(16ポート)

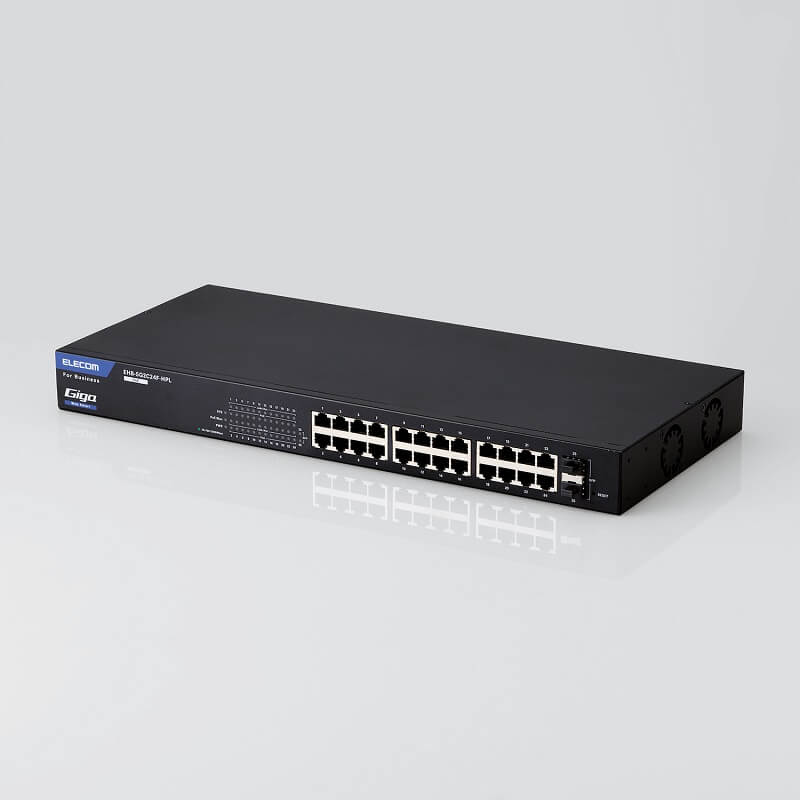

EHB-SG2C24F-HPL(24ポート)
▲ 大容量のPoE給電対応、
静音ファン付きモデル
写真:EHB-SG2C24F-HPL(24ポート)

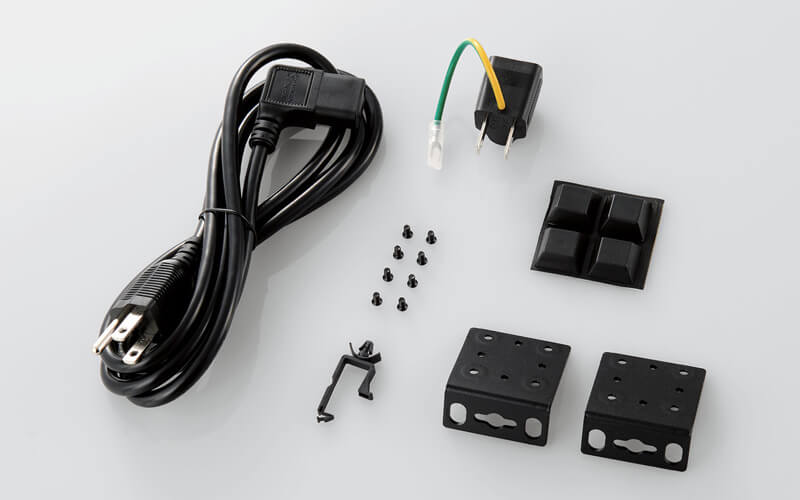

付属品内容
▲ 付属品内容
(ACコード、3P-2P変換プラグ、AC抜け止めパーツ)、
※写真は"EHB-SG2C16-PL"のものです。
パーツの形状等は製品によって異なります。

メタル筐体で耐熱50℃、静粛性を追求し、静かなオフィスから過酷な現場まで対応!

  • 放熱性に優れたメタル筐体を採用し、動作時環境温度50℃に対応しています。
  • 設置環境を気にせずお使いいただけます。
  • ファンレス仕様または静音ファンを搭載、オフィスや学校などの静粛性が求められる場所への導入にも最適です。
  • 「IEC61000-4」準拠のイミュニティ試験をクリア。24時間稼働を求められるスイッチングハブに相応しい、高い信頼性と長寿命を実現しました。
高温(50℃以下)の現場にも、静粛性が求められる現場にも対応
▲ 高温(50℃以下)の現場にも、静粛性が求められる現場にも対応

業務用ネットワークに役立つ、豊富な機能を搭載

  • 音声や動画などの大切な通信を守るQoS機能搭載。遅延が問題となりやすいIP電話やWeb会議等のリアルタイムアプリケーションを利用される方におすすめです。
  • 広帯域通信と障害防止機能を備えたポートトランキングに対応。ポートを複数束ねることでバックボーン帯域拡張を提供するとともに冗長性を提供することでケーブル障害時にも通信断を防ぎます。
  • 障害解析に必要なパケットキャプチャーを簡単実現するポートミラーに対応。スイッチの設定変更だけで、接続変更や機器手配に手間をかけずにパケットキャプチャーが可能です。
  • VLAN機能の利用により、社内環境に応じた柔軟なネットワークの共有、分割設定が可能。異なる部門や、フロア間における安全なネットワーク環境構築を実現します。

使い慣れたWebブラウザーから簡単に設定や管理ができる

  • パソコンに標準搭載されているブラウザーだけで設定可能なWeb設定インターフェースを採用。余分なアプリケーションはインストール不要ですぐに設定できます。また、日本語のインターフェースを採用しており、簡単に設定することができます。
  • 機器入替時の設定を簡単にする設定保存機能や復元機能を搭載しています。保存した設定ファイルを用いて、複雑な設定がされたスイッチでも、スムーズに設定を復元できます。HTTPだけでなく、TFTPにも対応し、使い慣れた方法で利用可能です。

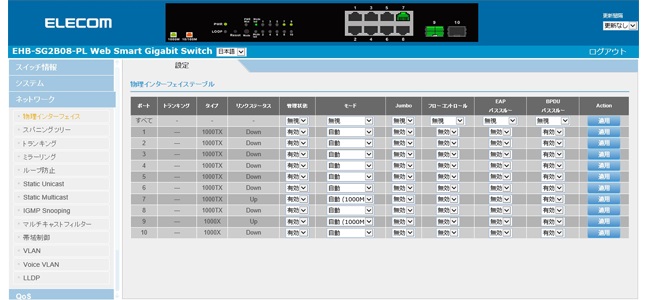

Webブラウザーから設定可能
▲ Webブラウザーから設定可能
※ 画面は参考イメージです。実際の画面とは異なります。

法人現場に便利な「ループ防止機能」と「らくらく節電E機能」を搭載

  • ループ防止機能搭載により、ネットワークループの自動感知とループ発生ポートの自動閉鎖を実現。通信障害が発生することを未然に防ぎ、業務の安定した遂行を実現します。
  • 省エネ法に準拠の省電力機能で、自動的に省エネ貢献できる「らくらく節電E機能」対応。IEEE 802.3az(EEE規格)に対応しているスイッチや端末との組み合わせで手間なく自動的に省エネを実現します。

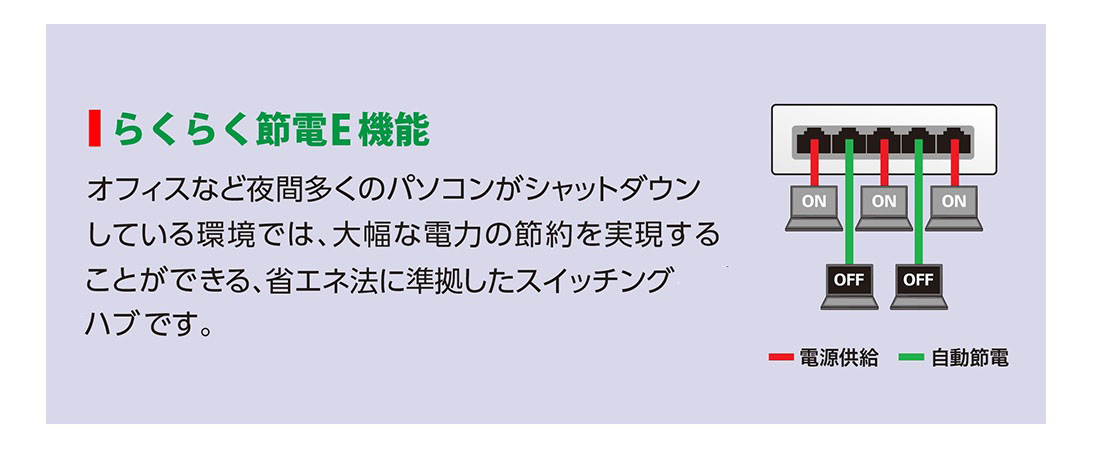

らくらく節電E機能

規模や用途にあわせて選べる4つのカテゴリー、9モデルをラインアップ


    ● PoE給電機能の有無などが選べる
  • "EHB-SG2Cシリーズ"を除く3シリーズは、全ポートがIEEE 802.3af/at(PoE+)準拠の給電に対応し、無線アクセスポイントやネットワークカメラなどのPoE受電対応デバイスにLANケーブルを通じてデータとともに電力を供給できます。新たに電源工事をしなくても、デバイスを稼働させることができます。
  • "EHB-SG2C16F-HPL/EHB-SG2C24F-HPL"は、消費電力の高い端末や、より多くの端末を接続できる大容量PoE給電モデルです。



    ● ファンレス仕様と静音ファン搭載モデル
  • "EHB-SG2Cシリーズ"と"EHB-SG2C08-PL/EHB-SG2C16-PL"は静音ファンレス設計です。排熱設計によるファンレス仕様は、オフィスや学校などの静粛性が求められる場所への導入にもおすすめです。また、可動部分が減ることにより、ファン故障による障害も減少します。
  • "EHB-SG2C16F-PL/EHB-SG2C24F-PL"と"EHB-SG2C16F-HPL/EHB-SG2C24F-HPL"は、静音ファン採用しています。最適な排熱設計で長寿命と静音の両立を実現しています。それにより静粛性が必要な場所でも導入が可能です。



    ● オプションでマグネットによる金属面への取り付けに対応するモデルもご用意
  • "EHB-SG2C08/EHB-SG2C16"は、別売オプションマグネット(EHB-EX-MG4)を取り付けることで、金属面への設置も可能になります。

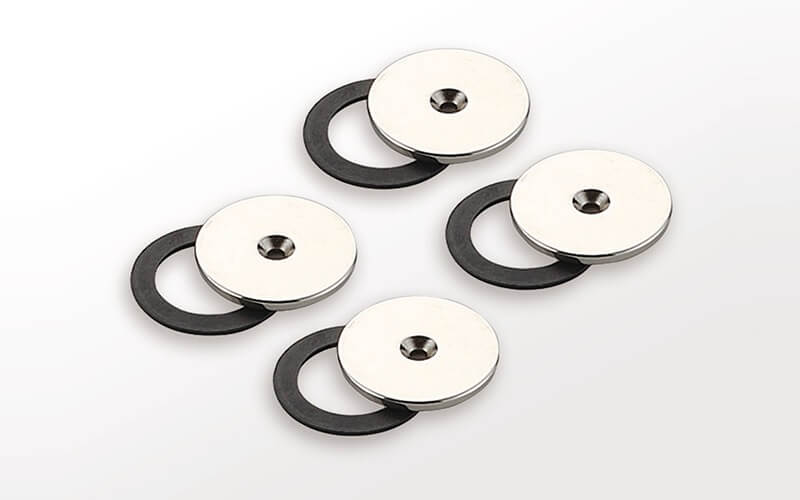

オプションのマグネット
▲ オプションのマグネット
型番:EHB-EX-MG4

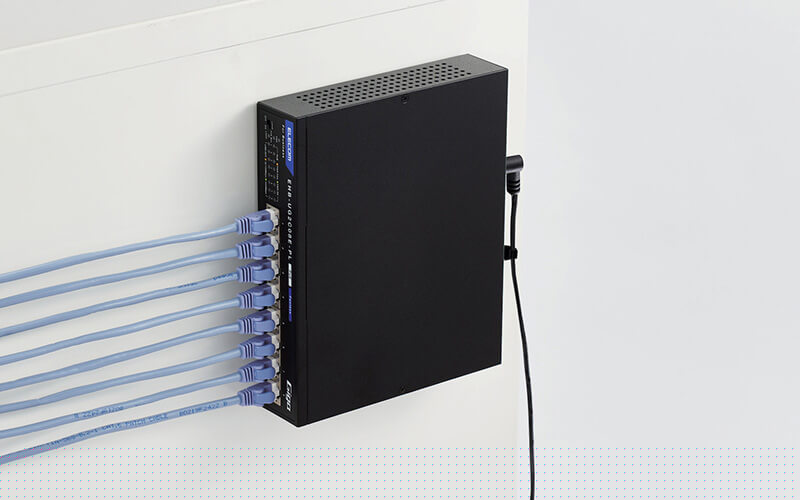

マグネットを使った金属面への設置例
▲ マグネットを使った金属面への設置例
※写真は同等機能を持つ
他モデルを使ったイメージ

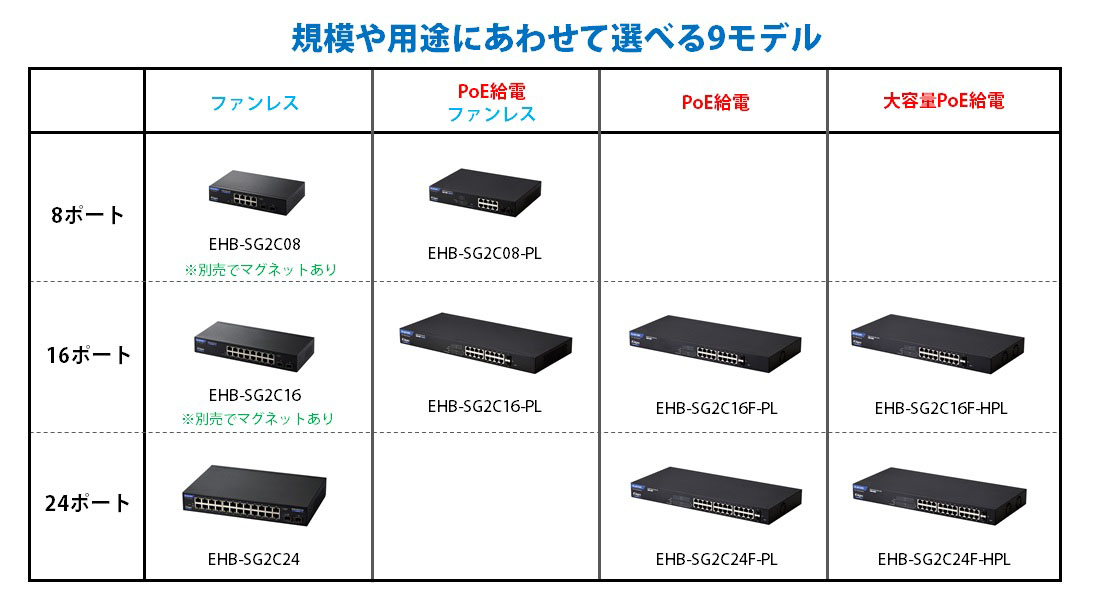

規模や用途にあわせて選べる9モデル

環境にやさしい『THINK ECOLOGY』認定製品

  • 自社環境認定基準を1つ以上満たし、『THINK ECOLOGY』マークを表示した製品です。
  • 廃棄物削減に取り組み、製品に同梱する取扱説明書等をペーパーレス化した製品です。
  • 環境保全に取り組み、製品の包装容器が紙・ダンボール・ポリ袋のみで構成されている製品です。
  • THINK ECOLOGY >(https://www.elecom.co.jp/sustainability/think-ecology/)

THINK ECOLOGY

おもな仕様

    詳しい仕様についてはそれぞれの製品ページをご覧ください。

  • 伝送速度:1000Mbps(1000BASE-T)、100Mbps(100BASE-TX)、10Mbps(10BASE-T)
  • 準拠規格:IEEE 802.3ab、IEEE 802.3u、IEEE 802.3
  • PoE仕様(※):IEEE 802.3af/at(PoE+)準拠
  • EHB-SG2Cシリーズを除く

◀テーブルはスクロールできます
製品型番 EHB-SG2C08 EHB-SG2C16 EHB-SG2C24
消費電力(最大) 7.2W 13.0W 17.9W
外形寸法(本体のみ) 幅約215.5×奥行約133.0×高さ約42.0mm 幅約280.0×奥行約125.0×高さ約43.5mm 幅約280.0×奥行約180.5×高さ約43.5mm
質量(本体のみ) 約850g 約1.2kg 約1.7kg
◀テーブルはスクロールできます
製品型番 EHB-SG2C08-PL EHB-SG2C16-PL
PoE電源供給能力 at規格:30.0W/1ポート(最大)
af規格:15.4W/1ポート(最大) 合計120Wまで
at規格:30.0W/1ポート(最大)
af規格:15.4W/1ポート(最大) 合計120Wまで
消費電力(最大) 148.9W 153.3W
外形寸法(本体のみ) 幅約265.1×奥行約183.7×高さ約44.0mm 幅幅約441.0×奥行約196.2×高さ約44.1mm
質量(本体のみ) 約1.8kg 約2.7kg
◀テーブルはスクロールできます
製品型番 EHB-SG2C16F-PL EHB-SG2C24F-PL
PoE電源供給能力 at規格:30.0W/1ポート(最大)
af規格:15.4W/1ポート(最大) 合計210Wまで
at規格:30.0W/1ポート(最大)
af規格:15.4W/1ポート(最大) 合計210Wまで
消費電力(最大) 260.2W 266.6W
外形寸法(本体のみ) 幅約441.0×奥行約196.2×高さ約44.1mm 幅約441.0×奥行約196.2×高さ約44.1mm
質量(本体のみ) 約2.9kg 約3.0kg
◀テーブルはスクロールできます
製品型番 EHB-SG2C16F-HPL EHB-SG2C24F-HPL
PoE電源供給能力 at規格:30.0W/1ポート(最大)
af規格:15.4W/1ポート(最大) 合計385Wまで
at規格:30.0W/1ポート(最大)
af規格:15.4W/1ポート(最大) 合計385Wまで
消費電力(最大) 478.1W 486.6W
外形寸法(本体のみ) 幅約441.0×奥行約196.2×高さ約44.1mm 幅約441.0×奥行約196.2×高さ約44.1mm
質量(本体のみ) 約3.0kg 約3.1kg

◀テーブルはスクロールできます
製品仕様 ポート数/製品画像 カラー/製品型番 価格
[ファンレス仕様] [8ポート]
EHB-SG2C08
〈ブラック〉
EHB-SG2C08
¥31,680(標準価格)
¥28,800(税抜)
[ファンレス仕様] [16ポート]
EHB-SG2C16
〈ブラック〉
EHB-SG2C16
¥35,673(標準価格)
¥32,430(税抜)
[ファンレス仕様] [24ポート]
EHB-SG2C24
〈ブラック〉
EHB-SG2C24
¥47,652(標準価格)
¥43,320(税抜)
[PoE給電]
[ファンレス仕様]
[8ポート]
EHB-SG2C08-PL
〈ブラック〉
EHB-SG2C08-PL
¥46,321(標準価格)
¥42,110(税抜)
[PoE給電]
[ファンレス仕様]
[16ポート]
EHB-SG2C16-PL
〈ブラック〉
EHB-SG2C16-PL
¥66,286(標準価格)
¥60,260(税抜)
[PoE給電] [16ポート]
EHB-SG2C16F-PL
〈ブラック〉
EHB-SG2C16F-PL
¥72,941(標準価格)
¥66,310(税抜)
[PoE給電] [24ポート]
EHB-SG2C24F-PL
〈ブラック〉
EHB-SG2C24F-PL
¥86,251(標準価格)
¥78,410(税抜)
[大容量PoE給電] [16ポート]
EHB-SG2C16F-HPL
〈ブラック〉
EHB-SG2C16F-HPL
¥92,950(標準価格)
¥84,500(税抜)
[大容量PoE給電] [24ポート]
EHB-SG2C24F-HPL
〈ブラック〉
EHB-SG2C24F-HPL
¥99,561(標準価格)
¥90,510(税抜)
[オプション マグネット] EHB-EX-MG4 EHB-EX-MG4 ¥3,300(標準価格)
¥3,000(税抜)
