レイヤー2 Webスマートギガスイッチ

EHB-SG2AシリーズEHB-SG2A24

動作時環境温度50℃、1000BASE-T対応のレイヤー2 Webスマートスイッチです。ループ防止機能やVLAN設定機能を搭載し、法人ニーズを満たした機能的な製品です。

    ラインアップ

    型番/JANCD 特長 標準価格 備考
    EHB-SG2A08 4953103417670
    RJ-45×8ポート ¥19,580(税込)
    ¥17,800(税抜)
    販売終了
    EHB-SG2A16 4953103417694
    RJ-45×16ポート ¥25,080(税込)
    ¥22,800(税抜)
    販売終了
    EHB-SG2A24 4953103417717
    RJ-45×24ポート ¥32,780(税込)
    ¥29,800(税抜)
    販売終了

      製品の特長

      レイヤー2 Webスマートギガスイッチ - EHB-SG2Aシリーズ

      VLAN設定、QoS機能など豊富な機能を搭載したWebスマートスイッチ

      柔軟なネットワーク分割を実現するVLAN機能搭載

      スイッチ1台で部署ごとやグループごとにネットワークを分けることのできるVLAN機能搭載。ポートベース、MACベース、サブネットベース、プロトコルベースのVLANに対応し、様々なポリシーに基づいてのネットワーク分割が可能です。
      IEEE802.1QタグVLANにも対応し、スイッチをまたいでのVLANの共有化を実現。
      ホテルやマンションでの利用に最適なマルチプルVLANにも対応しています。

      ポートベースVLAN
      スイッチに接続されたポートの番号から、所属するVLANグループを識別する方式。
      マルチプルVLAN

      通常のポートベースVLANに加え、マルチプルポートと呼ばれるポートを設定する事が可能な方式。マルチプルポートはポートベースで設定した全てのVLANグループがオーバーラップしており、全てのVLANグループと通信可能である。タグVLANと異なる点は、アップリンクの接続先がVLAN非対応の端末でも使用可能という点である。

      vlan

      MACベースVLAN

      端末のMACアドレスにより所属するVLANグループを識別する方式。MACベースVLANは、スイッチに接続されるコンピューターのMACアドレスによってそのポートが所属するVLANを決定します。これにより、コンピューターが移動してもMACアドレスを自動的に認識し、対応しているグループのVLANに動的に割り当ててくれるので便利です。

      MACベースVLAN

      サブネットベースVLAN
      スイッチに接続されている各端末のIPアドレスから所属するVLANグループを識別する方式。
      プロトコルベースVLAN
      IP、IPX、AppleTalkなどのネットワークプロトコルの種類からVLANグループを識別する方式。
      タグVLAN

      イーサーネットフレームに付加された短い固定長のタグによりVLANグループを識別する方式。タグを付加することにより、フレームに自身が所属するVLANの識別情報を持たせるという、IEEEで802.1Qとして標準化された通信プロトコルに準拠している。これにより、一つの通信ポートで複数の異なるVLANを通信させることが可能になるので主に複数のスイッチングハブにわたってVLANを構成したりする際に便利です。

      タグVLAN

      音声や動画などの大切な通信を守るQoS機能搭載

      遅延の許されないリアルタイムアプリケーションに必須となるQoS機能に対応。
      レイヤー2/3/4(802.1p/DSCP/TCP・UDPポート)レベルでのQoS機能に対応し、既にQoS制御しているネットワークに簡単導入できます。また、帯域制御機能も有し、様々なトラフィックを限りある帯域で有効活用できます。

      qos

      経路自動切換えを行う様々なスパニングツリー(STP/RSTP/MSTP)に対応

      冗長構成時の経路切り替えを自動的に行う各種スパニングツリープロトコルに対応。基本的な802.1D STPから、高速収束機能を備えた802.1w RSTPやVLANとの親和性が高い802.1s MSTPまで、様々なネットワークに対応します。

      広帯域通信と障害防止機能を備えたポートトランキングに対応

      ギガポートを複数束ねることで最大5Gbpsまでのバックボーン帯域拡張が提供可能とともに冗長性を提供することでケーブル障害時にも通信断を防ぎます。

      マルチキャスト環境に必須のIGMP/MLD Snooping対応

      マルチキャストを用いる環境で無駄なポートにデータを漏らさず、効率的な帯域利用を実現するIGMP/MLD Snoopingに対応。IPv4でもIPv6でも使えますので将来的なマルチキャストアプリケーションの変更にも対応可能です。

      ※MLD SnoopingはEHB-SG2A16/EHB-SG2A24のみ対応となります。

      許可されたユーザ以外のネットワーク接続を防ぐIEEE802.1X認証対応

      接続許可が出されるまでネットワークへの接続を防止するIEEE802.1X認証に対応。
      RADIUSサーバーとの組み合わせで一元的なアカウント管理により、手間をかけず強固な セキュリティーを実現します。
      ポートベース認証だけでなく、MACベース認証にも対応しており、他のスイッチ経由で接続された先の複数端末の認証にも対応します。

      通信障害を防ぐDHCP Snooping機能搭載

      許可されたDHCPサーバー以外からの通信を遮断するDHCP Snooing機能搭載。
      未許可のDHCPサーバーによる接続障害を防ぎます。

      IPアドレス偽装端末からの通信を遮断するIP Source Guard機能搭載

      静的エントリーやDHCP Snooping機能との連携により、偽装されたIPアドレス端末からの通信を自動的に遮断します。

      データの柔軟な転送制御を実現するACL機能搭載

      ACL(AccessControlList)機能により、使用環境に応じたデータのきめ細かい転送制御を実現し、無駄な通信の排除やアプリケーション単位でのセキュリティー制御を実現します。
      ハードウェアベースで転送制御を実現しつつも、ギガビットパフォーマンスを提供します。

      ネットワークループによる通信障害を未然に防ぐループ防止機能搭載

      ネットワークループを自動的に感知し、ループ発生ポートを自動的に閉鎖。
      通信障害が発生することを未然に防ぎ、業務の安定した遂行を実現します。

      将来的なネットワーク変更にも対応可能なIPv6対応

      Web設定インタフェースを始め、各種機能はIPv6に対応。将来的なIPv6ネットワークへの変更の際にもそのまま使用可能です。
      ※一部未対応の機能があります。

      自動的に省エネ貢献できる、らくらく節電E機能対応

      データの有無を自動的に判断し、動的な節電を実現する、らくらく節電E(IEEE802.3az EEE規格)に対応。IEEE802.3azに対応しているスイッチや端末との組み合わせで手間なく自動的に省エネを実現します。

      機器入替時の設定を簡単にする設定保存及び復元機能搭載

      設定間違いの際や機器入替時にゼロからの設定をなくす設定保存&復元機能を搭載。
      保存した設定ファイルを用いて、複雑な設定がされたスイッチでも、さっと設定を復元できます。HTTP/HTTPSだけでなく、FTPにも対応し、使い慣れた方法で利用可能です。

      既存の管理システムに簡単追加できるSNMP対応

      管理の為のプロトコルとして一般的に使われるSNMPに対応。既に使用中のSNMPベースの管理システムがあれば簡単追加で直ぐに機器管理できます。

      障害解析に必要なパケットキャプチャを簡単実現するポートミラーに対応

      スイッチの設定変更だけで柔軟にパケットキャプチャの対象ポートを変更できるポートミラーに対応。接続変更や機器手配に手間をかけずにパケットキャプチャが可能です。

      様々な端末認証に対応するWEB認証機能搭載

      WindowsパソコンのみならずMacやスマホ、タブレットなど様々なOS端末を一元的に認証できるWEB認証機能搭載。OSに依存せずブラウザを搭載していれば、認証可能です。

      年々、データの増え続けるネットワークに最適なオールギガスイッチ

      ギガネットワークが標準的となった現在の業務ネットワークに最適な全ポートがギガ対応のスイッチです。8、16、24ポートのラインアップで使用用途に応じた最適な製品を選択可能です。

      静粛性が必要な場所でも導入に最適な静音ファンレス設計

      長年のスイッチ設計経験を生かした排熱設計で実現したファンレス仕様によりオフィスや学校などの静粛性が求められる場所への導入にも最適です。
      また、可動部分が減ることにより、ファン故障による障害も減少させます。

      効率的な収容に対応する19インチラックマウント設置対応

      付属のパーツを使用することにより、19型ラックマウントシステムへ簡単に組み込むことができます。

      ブラウザがあれば感覚的に設定できるWeb設定インターフェース搭載

      パソコンに標準搭載されているブラウザだけで設定可能なWeb設定インタフェース採用。
      余分なアプリケーションはインストール不要で直ぐに設定できます。
      HTTPSにも対応しており、セキュアな通信での設定が可能です。
      また、分かりやすい日本語インタフェースですので不慣れな管理者でも簡単設定可能です。

      wui

      過酷な環境となる夏場でも安定可動を提供する耐熱50℃対応

      学校やマンションなどの夏場では過酷な環境となりやすい場所でも安定可動を提供する動作温度50℃に対応。設置環境を気にせずお使いいただけます。
      「IEC61000-4」準拠のイミュニティ試験をクリア。24時間稼働を求められるスイッチングハブに相応しい、高い信頼性と長寿命を実現しました。

      無駄な経費発生を防ぐ3年間保証対応

      万が一の場合のお客様の経費負担を削減すべく3年間保証を提供。
      長期にわたって、安心してお使いいただけます。

      長期的な機器使用を支える保守サービスにも対応

      bnr_support_repair 長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。
      お客様のニーズに応じてお選びいただけます。

      保守サービスについて、詳しくはこちら

      デリバリー保守(オプションサービス)

      障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器を弊社に送り返していただきます。

      センドバック延長保守(オプションサービス)

      標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。

      製品仕様

        EHB-SG2A08 EHB-SG2A16 EHB-SG2A24
      接続方式 1000BASE-T/100BASE-TX/10BASE-T
      ネットワークタイプ IEEE802.3ab/IEEE802.3u/IEEE802.3
      スイッチング方式 ストア&フォワード
      バッファメモリー 512Kbytes(各ポートに動的割当て)
      フラッシュメモリー 8Mbytes 16Mbytes 16Mbytes
      メインメモリー 64Mbytes 128Mbytes 128Mbytes
      通信モード フルデュプレックス/ハーフデュプレックス
      フローコントロール制御 IEEE802.3x(フルデュプレックス時),バックプレッシャー(ハーフデュプレックス時)
      スイッチファブリック 20.00Gbps 36.00Gbps 52.00Gbps
      最大パケット転送能力 14.9Mpps 26.8Mpps 38.7Mpps
      フィルタリング速度 1488000パケット/秒(1000Mbps),148800パケット/秒(100Mbps),14880パケット/秒(10Mbps)
      MACアドレス登録数 8,192件(全ポート合計)
      ポート数 10ポート 18ポート 26ポート
      AutoMDI/MDI-X 対応
      オートネゴシエーション 対応
      コネクタ形状 RJ-45×8,SFPスロット×2 RJ-45×16,SFPスロット×2 RJ-45×24,SFPスロット×2
      適合ケーブル 10BASE-T:UTPカテゴリー3以上,100BASE-TX:UTPカテゴリー5以上,1000BASE-T:UTPカテゴリー5e以上
      SNMP v1/v2c/v3対応
      MIB 標準MIB
      SNMP TRAP 対応
      RMON 対応
      設定方法 日本語/英語Web
      FWアップデート方法 HTTP(Web)
      設定の復元/保存方法 HTTP(Web)
      Syslog 対応
      SNTP SNTPクライアント
      IEEE802.1X認証 ポートベース 対応
      IEEE802.1X認証 MACベース 対応
      ノンブロッキング 対応
      ジャンボフレーム 対応(10Kbytes)
      スパニングツリー 対応
      VLAN VLANグループ数:256, VLAN ID:1-4095, ポートベースVLAN対応, タグVLAN対応
      ブロードキャスト/マルチキャストストーム 対応
      QoS IEEE802.1p対応
      トランキング LACP 最大5グループまで LACP 最大9グループまで LACP 最大13グループまで
      ポートミラーリング 対応
      ループ検知機能 ループ防止
      IGMP 対応
      MLD 非対応 対応
      MTBF 379,000時間 241,000時間 218,000時間
      EAP透過機能 対応
      BPDU透過機能 対応
      IPアドレス設定方法 固定IP, DHCPクライアント
      入力電圧 AC100V±10% 50/60Hz
      消費電力(定格) 最大8.0W 最大15.2W 最大18.7W
      発熱量 最大約28.8kJ/h 最大約54.8kJ/h 最大約67.4kJ/h
      省電力機能 らくらく節電E対応
      エネルギー消費効率 2.9W/Gbps 2.5W/Gbps 2.3W/Gbps
      最大実効伝送速度 10.0Gpbs 18.0Gpbs 26.0Gpbs
      外形寸法(幅×奥行き×高さ) 約196×約116×約37mm(本体のみ) 約430×約180×約44mm(本体のみ) 約430×約180×約44mm(本体のみ)
      質量 約0.8kg(本体のみ) 約1.9kg(本体のみ) 約2.0kg(本体のみ)
      筐体材質(カラー) メタル(グレー)
      動作時環境条件 温度:0℃~50℃ 湿度:10%~90%(ただし結露なきこと)
      保管時環境条件 温度:-40℃~70℃ 湿度:5%~90%(ただし結露なきこと)
      設置方向 水平設置
      壁掛け用穴 なし
      冷却ファン なし
      盗難防止 なし
      保証期間 3年間
      適合規格 VCCI ClassA

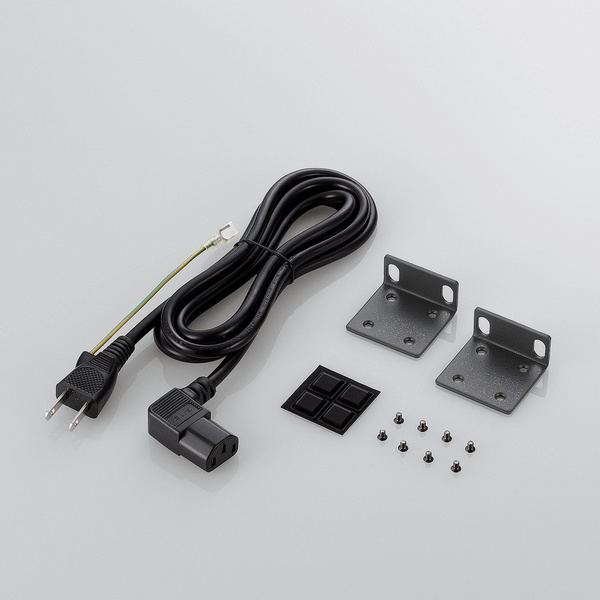

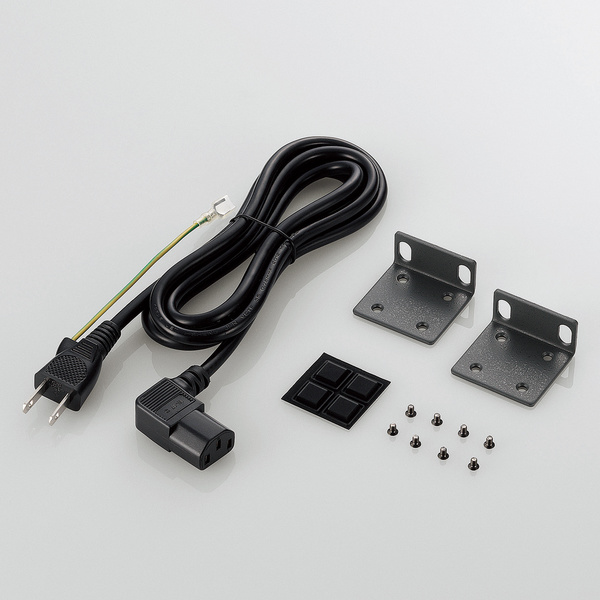

      付属品 AC電源ケーブル(3ピン、約1.8m):1本 クイックセットアップガイド&安全にお使いいただくために:1枚 ゴム足:4個 19インチラック取付金具:2個 19インチラック取付金具ネジ 4個 AC電源ケーブル(アース線付き2ピン、約1.8m):1本 クイックセットアップガイド&安全にお使いいただくために:1枚 ゴム足:4個 19インチラック取付金具:2個 19インチラック取付金具ネジ 8個 AC電源ケーブル(アース線付き2ピン、約1.8m):1本 クイックセットアップガイド&安全にお使いいただくために:1枚 ゴム足:4個 19インチラック取付金具:2個 19インチラック取付金具ネジ 8個
      別売品 なし
      その他 なし

      ※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。
