ラインアップ
| 型番／JANCD | 特徴 | 標準価格 | 備考 | |
|---|---|---|---|---|
 |
EHB-UG2A08-TP（選択中） 4953103339453 |
1000BASE-T対応 RJ-45×8ポート |
¥13,365（税込） ¥12,150（税抜） |
発売中 |
|
4953103339446 |
100BASE-TX対応 RJ-45×8ポート |
¥8,338（税込） ¥7,580（税抜） |
販売終了 |
製品の特長
電源ケーブル抜けの心配が不要な電源コード一体型モデル
電源コード一体型モデルの為、電源ケーブル抜けを心配することなく、柔軟な電源の取り回しによる設置利用が可能です。
また、ファンレス仕様により、オフィスや会議室などの静粛性が求められる場所への導入にも最適です。
様々な設置方法縦置き横置き自由自在
デスクサイドや壁面など、様々な設置環境に対応しています。
本製品背面のマグネットを使用した取り付けの他、壁掛け穴を使用したマグネットが使用できない非金属背面への壁面設置が可能です。
(固定用ネジはお客様にて別途ご用意ください。 JIS規格「M3」サイズで作成されたネジのご使用を推奨いたします。)
スチール製デスクでの取り付けイメージ
ネットワーク障害を最小限に抑えますループ防止機能 搭載 ※EHB-UG2A08-TPモデル
ループ防止機能 (EHB-UG2A08-TPモデル搭載)
ネットワークダウンを軽減する「ループ防止機能」を搭載し、対象のポートを自動でブロックすることでネットワーク障害を最小限に抑えます。 「ループ防止機能」はスイッチでON/OFFを切り替え可能です。
ループ防止機能のON/OFF
※オン/オフの切り替えには製品の再起動が必要です。
| 電源投入時 | ループ検知等 |
|---|---|
 |
ループ防止機能は有効です。ループ防止ランプおよび遮断されたポートのランプが点滅します。 |
 |
ループ防止機能は無効です。 |
ループ防止機能について
本製品は工場出荷時よりループ防止機能が有効となっております。
ループ検知機能 (EHB-UFA08-TPモデル搭載)
広範囲に業務停滞などの影響を及ぼすネットワークループの発生をお知らせするループ検知機能を搭載しています。 LEDランプの点滅でお知らせし、すみやかなネットワーク障害の解消を促します。
ループ検知機能のON/OFF
※オン/オフの切り替えには製品の再起動が必要です。
| 電源投入時 | ループ検知等 |
|---|---|
|
ループ検知機能は有効です。ループ検知ランプおよび遮断されたポートのランプが点滅します。 |
|
ループ検知機能は無効です。 |
ループ検知機能について
本製品は工場出荷時よりループ検知機能が有効となっております。
過酷な環境となる夏場でも安定可動を提供する耐熱50℃対応
室温が高温になりやすい工場や各種施設等の過酷な稼働環境下においても利用可能な耐熱50℃対応モデル。 「IEC61000-4」準拠のイミュニティ試験をクリアし、設置環境を気にせずお使いいただけます。
省エネ法に準拠省電力機能で「らくらく節電」
自動的に省エネ貢献できる、らくらく節電E機能対応
データの有無を自動的に判断し、動的な節電を実現する、らくらく節電E（IEEE802.3az EEE規格）に対応。IEEE802.3azに対応しているスイッチや端末との組み合わせで手間なく自動的に省エネを実現します。
ユーザー登録で更に、2年延長保証安心の3年保証(センドバック保守)
保証期間は安心の3年保証(センドバック保守)。
更にユーザー登録いただいたお客様限定で2年の延長保証(合計5年間)いたします。
※ユーザー登録による2年延長保証提供につきましては、エレコムサポート&サービス株式会社(ESSC)が行います。
長期的な機器使用を支える保守サービスにも対応
長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。
お客様のニーズに応じてお選びいただけます。
保守サービスについて、詳しくはこちら
デリバリー保守(オプションサービス)
障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器を弊社に送り返していただきます。
センドバック延長保守(オプションサービス)
標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。
製品仕様
| EHB-UF2A08-TP | EHB-UG2A08-TP | |
| ポート数 | 8ポート | |
| 接続方式 | 100BASE-TX/10BASE-T | 1000BASE-T/100BASE-TX/10BASE-T |
| ネットワークタイプ | IEEE802.3u / IEEE802.3 | IEEE802.3ab / IEEE802.3u / IEEE802.3 |
| スイッチング方式 | ストア&フォワード | |
| バッファメモリー | 128Kbytes (各ポートに動的割当て) | 192Kbytes (各ポートに動的割当て) |
| フローコントロール制御 | IEEE802.3x(フルデュプレックス時) / バックプレッシャー(ハーフデュプレックス時) | |
| スイッチファブリック | 1.6Gbps | 16.0Gbps |
| 最大パケット転送能力 | 1.2Mpps | 12.0Mpps |
| フィルタリング速度 | 148,800パケット/秒(100Mbps) / 14,880パケット/秒(10Mbps) | 1,488,000パケット/秒(1000Mbps) / 148,800パケット/秒(100Mbps) / 14,880パケット/秒(10Mbps) |
| MACアドレス登録数 | 2,048件 (全ポート合計) | 4,096件 (全ポート合計) |
| AutoMDI / MDI-X | 対応 | |
| オートネゴシエーション | 対応 (100 / 10Mbps) | 対応 (1000 / 100 / 10Mbps) |
| コネクタ形状 | RJ-45 × 8 | |
| 適合ケーブル | 10BASE-T:UTPカテゴリー3以上 / 100BASE-TX:UTPカテゴリー5以上 | 10BASE-T:UTPカテゴリー3以上 / 100BASE-TX:UTPカテゴリー5以上 / 1000BASE-T:UTPカテゴリー5e以上 |
| ノンブロッキング | 対応 | |
| ループ検知機能 | ループ検知 | ループ防止 |
| ジャンボフレーム | 非対応 | 対応 (9Kbytes) |
| MTBF | 484,000時間 | 439,000時間 |
| EAP透過機能 | 対応 | |
| BPDU透過機能 | 対応 | |
| 入力電圧 | AC100～240V±10% 50/60Hz | |
| 消費電力 (定格) | 最大1.6W | 最大5.4W |
| 発熱量 | 最大約5.8kJ/h | 最大約19.5kJ/h |
| 省電力機能 | らくらく節電E(IEEE 802.3az)対応 | |
| エネルギー消費効率 | 2.0W/Gbps | 0.7W/Gbps |
| 最大実効伝送速度 | 0.8Gbps | 8.0Gbps |

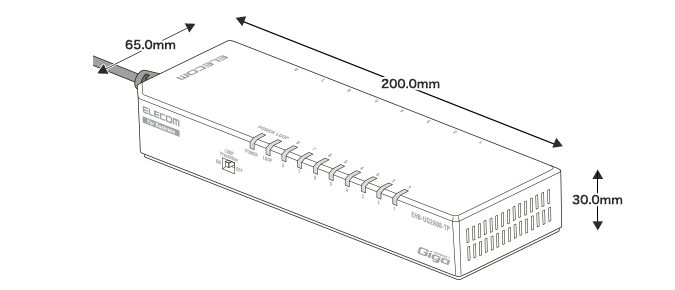

| 外形寸法 (幅×奥行き×高さ) | 約200.0×約65.0×約30.0mm (本体のみ) | |
| 質量 | 約265g | 約275g |
| 筐体材質 (カラー) | プラスチック (ホワイト) | |
| 動作時環境条件 | 温度:0℃～50℃ 湿度:10%～90% (ただし結露なきこと) | |
| 保管時環境条件 | 温度:-40℃～70℃ 湿度:5%～90% (ただし結露なきこと) | |
| 設置方向 | 水平設置、壁掛け、マグネット | |
| 保証期間 | 3年間 | |
| 法令対応 | EU RoHS指令準拠(10物質) | |
| 適合規格 | VCCI ClassB | |
| 付属品 | 安全にお使いいただくために:1枚、セットアップガイド:1枚、シリアル番号シール:2枚 ※ゴム足・マグネットは出荷時に製品本体に取り付けてあります。 |
|
※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。

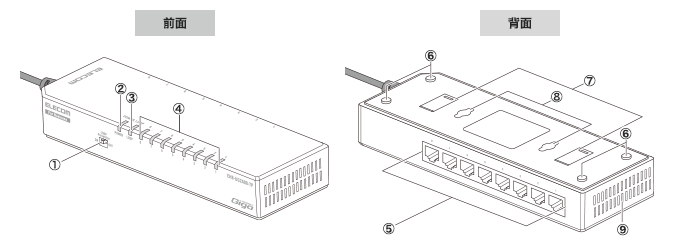

各部名称
- ① ループ防止スイッチ
- ② パワーランプ：緑色
- ③ ループ防止ランプ：赤色
- ④ ステータスランプ：緑色・橙色
- ⑤ LANポート
- ⑥ ゴム足
- ⑦ マグネット
- ⑧ 壁掛け穴
- ⑨ 通気孔
