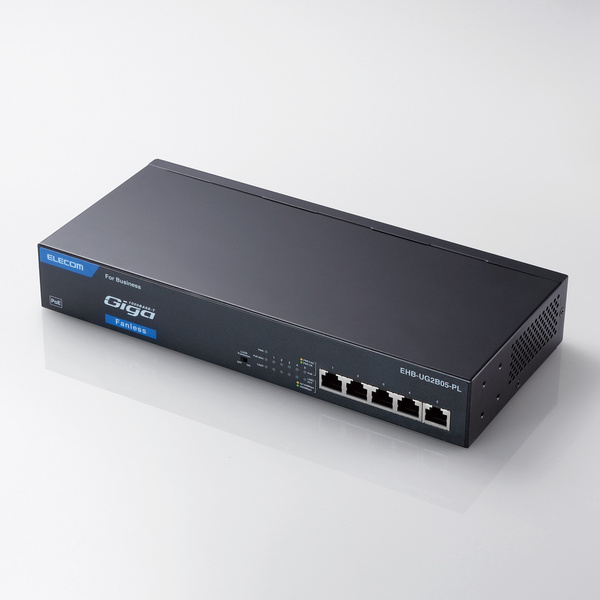

1000BASE-T対応PoEスイッチングハブ

EHB-UG2B-PLシリーズEHB-UG2B05-PL

耐熱50℃対応のファンレス設計で、高い静音性を確保しつつ5ポート全てでPoE給電が可能! ネットワークカメラなどにLANケーブルだけで電力供給もできる電源内蔵メタル筐体の1000BASE-T対応5ポートPoEスイッチングハブ。

    ラインアップ

    型番/JANCD 特長 標準価格 備考
    EHB-UG2B05-PL 4953103308084
    5ポート(冷却ファンレスモデル) ¥17,800(税抜)
    ¥19,224(税込)
    発売中
    EHB-UG2B08-PL2 4953103308091
    8ポート(冷却ファンレスモデル) ¥19,800(税抜)
    ¥21,384(税込)
    発売中
    EHB-UG2B08-PL 4953103470231
    8ポート(冷却ファンレスモデル) ¥17,800(税抜)
    ¥19,224(税込)
    販売終了
    EHB-UG2B08F-PL 4953103473522
    8ポート ¥19,800(税抜)
    ¥21,384(税込)
    販売終了
    EHB-UG2B16F-PL 4953103470248
    16ポート ¥34,800(税抜)
    ¥37,584(税込)
    発売中
    EHB-UG2B24F-PL 4953103470255
    24ポート ¥44,800(税抜)
    ¥48,384(税込)
    販売終了

      製品の特長

      全ポートIEEE802.3af/at準拠の“PoE”給電に対応!メタルケースで「50℃」の過酷な条件でも使える法人向け1000BASE-T対応スイッチングハブ

      全ポートIEEE802.3af/at準拠の“PoE”給電対応。法人向け1000BASE-T対応スイッチングハブ

      優れた信頼性、安定性を確保した1000BASE-T対応法人向けギガスイッチングハブです。放熱性に優れたメタルケース採用に加え、「動作時環境温度50℃」を実現し、使用環境が高温になりやすい工場や各種施設の過酷な環境でも安心して長期運用できます。

      5ポートモデル

      EHB-UG2B05-PL

      8ポートモデル

      EHB-UG2B08-PL2

      16ポートモデル

      EHB-UG2B16F-PL

      24ポートモデル

      EHB-UG2B24F-PL

      LANケーブルのみでデータだけでなく電源供給もできるPoE機能搭載

      PoE対応モデルはIEEE802.3at規格(PoE+)対応の高出力PoE給電に対応。
      無線アクセスポイントやネットワークカメラなどにLANケーブルだけでデータとともに電源供給が可能。大幅な電源工事費の削減に貢献します。

      PoE給電がシステムの上限に達している場合、"PoE MAX" LEDでお知らせします。

      PoEを活用した例

      ネットワークカメラやIP電話への給電に最適静音ファンレス設計

      ネットワークカメラやIP電話への給電に最適な5ポート、8ポートモデルは、デスクトップ周りでの利用も快適な静音ファンレス設計。

      対象モデル EHB-UG2B08-PL2 / EHB-UG2B05-PL

      年々、データの増え続けるネットワークに最適なオールギガスイッチ

      ギガネットワークが標準的となった現在の業務ネットワークに最適な全ポートがギガ対応のスイッチです。

      効率的な収容に対応する19インチラックマウント設置対応

      3ピン-2ピン変換アダプターや19インチラック固定用の取付金具などが付属しており、19型ラックマウントシステムへ簡単に組み込むことができます。

      ネットワーク障害を最小限に抑えますループ防止機能 搭載

      ネットワークダウンを軽減する「ループ防止機能」を搭載し、対象のポートを自動でブロックすることでネットワーク障害を最小限に抑えます。「ループ防止機能」はスイッチでON/OFFを切り替え可能です。

      ネットワークループとは?ループ構成になっているネットワーク経路にパケットが無限に流れ続け、ネットワークが通信パケットで飽和状態になり、ネットワークダウンなどの障害を引き起こす現象。

      過酷な環境となる夏場でも安定可動を提供する耐熱50℃対応

      学校やマンションなどの夏場では過酷な環境となりやすい場所でも安定可動を提供する動作温度50℃に対応。設置環境を気にせずお使いいただけます。
      「IEC61000-4」準拠のイミュニティ試験をクリア。24時間稼働を求められるスイッチングハブに相応しい、高い信頼性と長寿命を実現しました。

      ユーザー登録で更に、2年延長保証安心の3年保証(センドバック保守)

      保証期間は安心の3年保証(センドバック保守)。
      更にご購入いただいてから3カ月以内にユーザー登録いただいたお客様限定で2年の延長保証(合計5年間)いたします。

      ※ユーザー登録による2年延長保証提供につきましては、エレコムサポート&サービス株式会社(ESSC)が行います。

      長期的な機器使用を支える保守サービスにも対応

      bnr_support_repair 長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。
      お客様のニーズに応じてお選びいただけます。

      保守サービスについて、詳しくはこちら

      デリバリー保守(オプションサービス)

      障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器を弊社に送り返していただきます。

      センドバック延長保守(オプションサービス)

      標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。

      マグネット(5ポート/8ポートモデルのみ)、ジャンボフレーム対応など豊富な機能を搭載

      マグネット(別売)

      エレサポ 別売の磁石を取付けていただくことで、金属面への設置も可能になります。
      ※EHB-UG2B05-PL(5ポートモデル) / EHB-UG2B08-PL2 / EHB-UG2B08-PL / EHB-UG2B08F-PL(8ポートモデル)のみ対応。
      ※EHB-UG2B16F-PL(16ポートモデル)、EHB-UG2B24F-PL(24ポートモデル)は、非対応です。

      ハブ用オプションマグネット EHB-EX-MG4 はこちら >>

      ジャンボフレーム対応

      ジャンボフレームに対応しジャンボフレーム対応機器との間でより高速なデータ転送が可能です。

      製品仕様


        EHB-UG2B05-PL (電源内蔵 / メタル筐体)
      接続方式 1000BASE-T / 100BASE-TX / 10BASE-T
      ネットワークタイプ IEEE802.3ab / IEEE802.3u / IEEE802.3
      スイッチング方式 ストア&フォワード
      バッファメモリー 128Kbytes (各ポートに動的割当て)
      通信モード フルデュプレックス / ハーフデュプレックス
      フローコントロール制御 IEEE802.3x (フルデュプレックス時)
      バックプレッシャ (ハーフデュプレックス時)
      スイッチファブリック 10.0Gbps
      最大パケット転送能力 7.5Mpps
      フィルタリング速度 1488000パケット/秒 (1000Mbps)
      148800パケット/秒 (100Mbps)
      14880パケット/秒 (10Mbps)
      MACアドレス登録数 2,048件 (全ポート合計)
      ポート数 5ポート
      AutoMDI / MDI-X 対応
      オートネゴシエーション 対応 (1000 / 100 / 10Mbps)
      コネクタ形状 RJ-45×5
      適合ケーブル 10BASE-T: UTPカテゴリー3以上
      100BASE-TX: UTPカテゴリー5以上
      1000BASE-T: UTPカテゴリー5e以上
      ノンブロッキング 対応
      ジャンボフレーム 対応 (9Kbytes)
      ループ検知機能 ループ防止
      MTBF 616,000時間
      EAP透過機能 対応
      BPDU透過機能 対応
      PoE仕様 IEEE802.3af/at(PoE+)準拠
      PoE対応ポート数 5ポート
      PoE電源供給能力 at規格: 31.5W / 1ポート (最大)
      af規格: 15.4W / 1ポート (最大)
      合計61.6Wまで
      PoE給電方式 Alternative A
      入力電圧 AC100~240V±10% 50/60Hz
      消費電力 (定格) 最大73.7W
      発熱量 最大265.4kJ/h
      省電力機能 らくらく節電E (IEEE 802.3az) 対応
      エネルギー消費効率 2.4W/Gbps
      最大実効伝送速度 5.0Gbps
      外形寸法 (幅×奥行き×高さ) 約280.0×約125.8×約44.0mm (本体のみ)
      質量 約960g
      筐体材質 (カラー) メタル (ブラック)
      動作時環境条件 温度:0℃~50℃ 湿度:10%~90% (ただし結露なきこと)
      保管時環境条件 温度:-40℃~70℃ 湿度:5%~90% (ただし結露なきこと)
      設置方向 水平設置、壁掛け、マグネット、19インチラックマウント
      壁掛け用穴 あり
      冷却ファン なし
      盗難防止 なし
      保証期間 3年間
      法令対応 EU RoHS指令準拠
      適合規格 VCCI ClassA
      付属品 専用AC電源ケーブル (3ピン、約1.8m):1本、3ピン-2ピン変換アダプター:1個、ACケーブル抜け防止バンド:1個、19インチラック取付金具:2個 19インチラック取付金具ネジ:8個、ゴム足:4個、安全にお使いいただくために:1枚、クイックセットアップガイド:1枚、 シリアル番号シール:2枚
      イミュニティ試験 IEC 61000-4-2: LV.3準拠
      IEC 61000-4-3: LV.3準拠
      IEC 61000-4-4: LV.3準拠
      IEC 61000-4-5: LV.3準拠
      IEC 61000-4-8: LV.3準拠
      IEC 61000-4-11: LV.3準拠
      別売品 オプションマグネット対応
      EHB-EX-MG4対応

      ※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。

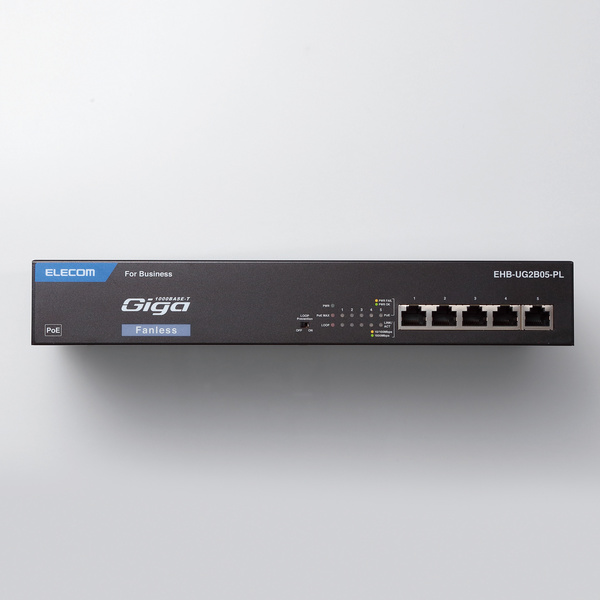

      各部名称

      • ①ループ防止機能 ON/OFFスイッチ
      • ②LEDインジケータ
      • ③1000BASE-T/100BASE-T/10BASE-T
      • ④電源コネクタ

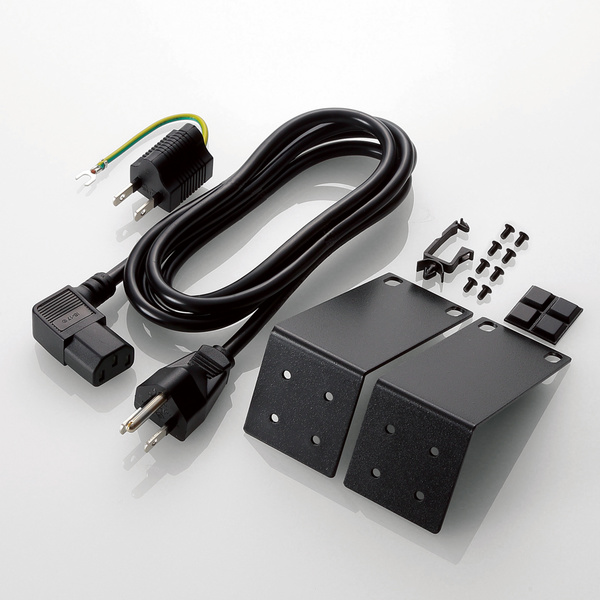

      付属品

      • ・専用AC電源ケーブル(3ピン、約1.8m):1本
      • ・3ピン-2ピン変換アダプター:1個
      • ・ACケーブル抜け防止バンド:1個
      • ・19インチラック取付金具:2個
      • ・19インチラック取付金具ネジ:8個
      • ・ゴム足:4個
      • ・安全にお使いいただくために:1枚
      • ・クイックセットアップガイド:1枚
