100BASE-TX対応スイッチングハブ

100BASE-TX対応のACアダプター電源のプラスチック筐体スイッチングハブです。
省エネ法に準拠したエコ省電力タイプで、ループ検知機能も搭載しています。
メイン基板に電解コンデンサを使用せず、長寿命設計を実現した高信頼性なスイッチングハブです。

ネットワーク運用に障害を及ぼすループ構成を検知します。
さらに、ループ検知LEDランプの点滅により、ループ発生をお知らせし、ループ解消を促します。

メイン基板に電解コンデンサを使用していません。
それにより長寿命設計を実現した信頼性の高いスイッチングハブです。

ストレート／クロスケーブルを自動判別する「Auto MDI/MDI-X」機能を全てのポートに搭載。
接続ミスを防ぎます。

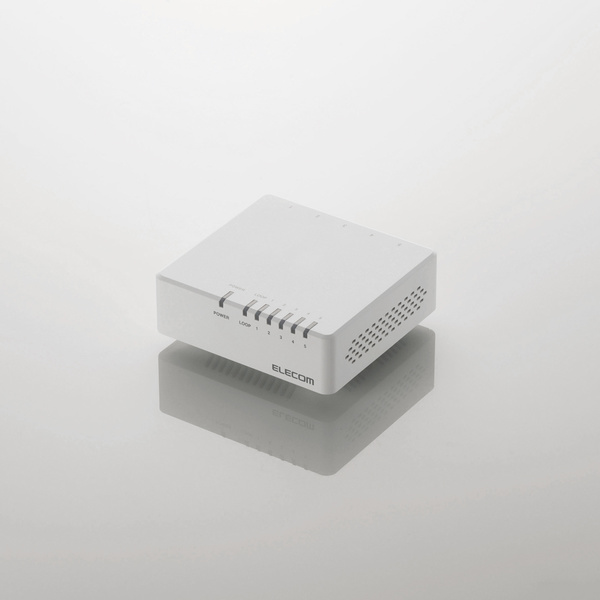

正面と上面にかけ、LEDランプがL字型の形状なので、点灯状態が見やすいのが特徴です。特に壁掛け時のLEDランプの確認が容易です。

デザイン性に優れた小型プラスチック筐体。静かな部屋での使用でも気になりません。

差し込みプラグの刃（端子）の根元を絶縁することで、トラッキング現象が起こるのを防ぐことができます。

※トラッキング現象とは、差しっぱなしのコンセントにホコリと水分が溜まり、プラグとの間にスパークが発生し、出火するという火災です。

らくらく節電機能により接続していないポート、リンクしていないポートを自動的に判別し、電力供給を抑えます（※）。
オフィスなどの夜間多くのパソコンがシャットダウンしている環境では、大幅な電力の節約を実現することができる、省エネ法に準拠したスイッチングハブです。

※本シリーズの5ポートの製品は最大70％、8ポートの製品は最大で76％。

壁掛け対応

小型デザインで設置場所を選びません。本体背面に壁掛け設置用の穴があり、壁掛けすることも可能です。

マグネット（EHC-F05PA-JB/EHC-F05PA-JW/EHC-F08PA-JB/EHC-F08PA-JWのみ）

底面に「マグネット」を装備していますので、スチール製のデスク、その他家具などに固定することができます。

ジャンボフレーム対応

ジャンボフレームに対応しジャンボフレーム対応機器との間でより高速なデータ転送が可能です。

※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。

各部名称（5ポート / 8ポート）

• ①ステータスランプ
• ②ループ検知ランプ
• ③パワーランプ
• ④DCジャック

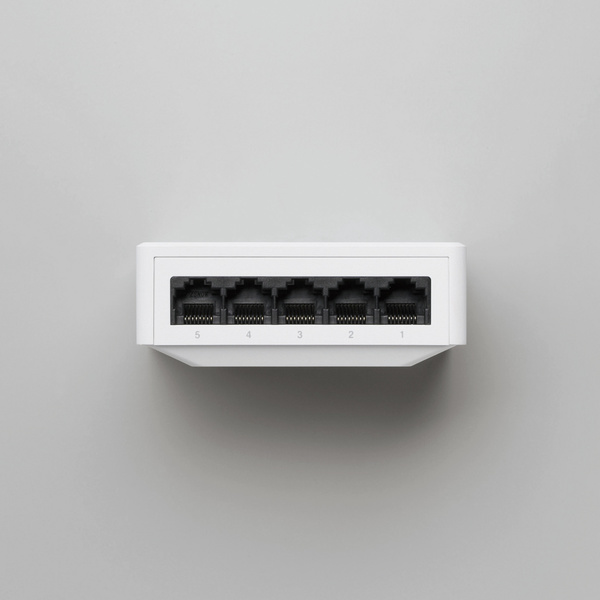

• ⑤LANポート
• ⑥壁掛け用ホール
• ⑦マグネット※

※EHC-F05PA-JB/EHC-F05PA-JW/EHC-F08PA-JB/EHC-F08A-JWのみ

LEDランプについて（5ポート / 8ポート）

•
•

名称	表示		説明
ステータスランプ LINK./ACT	緑色	点灯	LANケーブルが接続され、本製品と接続先がリンクアップしている状態
		点滅	データ送信中 ※ループ発生時、ループが起きているポートは、1秒間隔で点滅
		消灯	ケーブル未接続、または本製品と接続先がリンクしていない状態
ループ検知ランプ LOOP	赤色	点滅	ループ発生中
		消灯	ループ未検出
パワーランプ POWER	緑色	点灯	電源ON
		消灯	電源OFF
