100BASE-TX対応 スイッチングハブ

EHC-FXXPNシリーズEHC-F05PN-JW

100BASE-TX対応の電源内蔵プラスチック筐体5ポートハブです。省エネ法に準拠したエコ省電力タイプで、ループ検知機能も搭載しています。メイン基板に電解コンデンサを使用せず、長寿命設計を実現した高信頼性なスイッチングハブです。

  • GfK エレコムはスイッチングハブ販売数量シェアNo.1
  • EU Rohs指令準拠製品

ラインアップ

型番/JANCD 特長 標準価格 備考

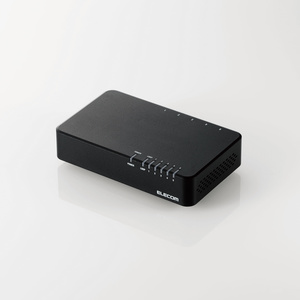

EHC-F05PN-JB 4953103454804
5ポート:ブラック ¥3,080(税抜)
¥3,326(税込)
販売終了
EHC-F05PN-JW 4953103454798
5ポート:ホワイト ¥3,080(税抜)
¥3,326(税込)
発売中
EHC-F08PN-JB 4953103454880
8ポート:ブラック ¥3,780(税抜)
¥4,082(税込)
販売終了

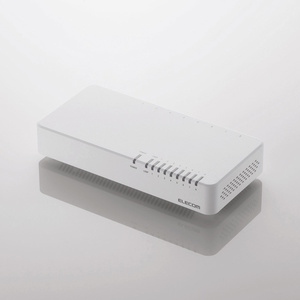

EHC-F08PN-JW 4953103454873
8ポート:ホワイト ¥3,480(税抜)
¥3,758(税込)
発売中
EHC-F16PN-JW 4953103461826
16ポート:ホワイト ¥6,280(税抜)
¥6,782(税込)
発売中

    製品の特長

    1000BASE-T対応 スイッチングハブ - EHC-GMNシリーズ

    省エネ・コンパクト100BASE-TX対応のスイッチングハブ

    100BASE-TX対応の電源内蔵プラスチック筐体スイッチングハブです。
    省エネ法に準拠したエコ省電力タイプで、ループ検知機能も搭載しています。
    メイン基板に電解コンデンサを使用せず、長寿命設計を実現した高信頼性なスイッチングハブです。

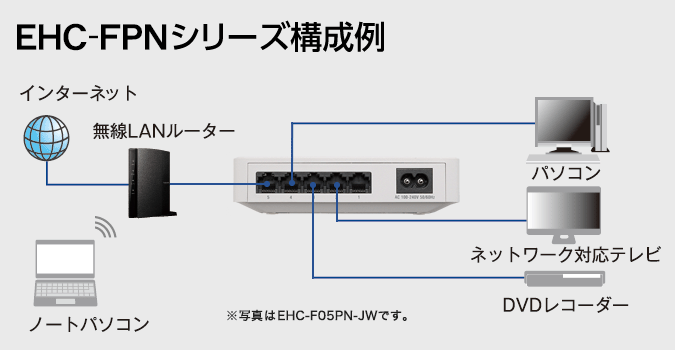

    設置イメージ

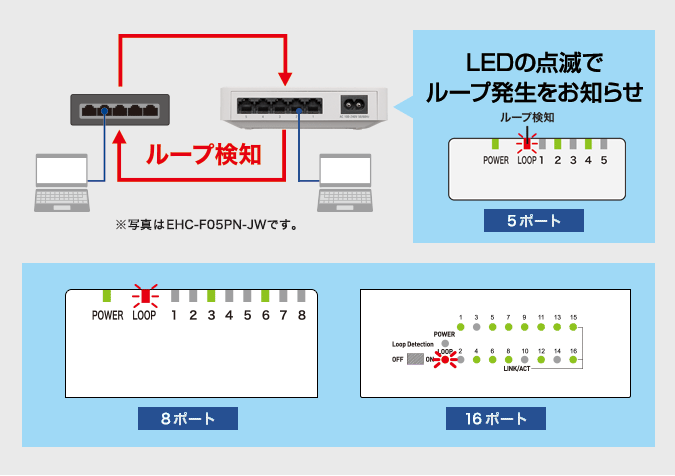

    異常があればLEDでお知らせループ検知機能を搭載

    ネットワーク運用に障害を及ぼすループ構成を検知します。
    さらに、ループ検知LEDランプの点滅により、ループ発生をお知らせし、ループ解消を促します。

    ループ検知機能を搭載

    メイン基板に電解コンデンサを不使用長寿命設計を実現

    メイン基板に電解コンデンサを使用していません。
    それにより長寿命設計を実現した信頼性の高いスイッチングハブです。

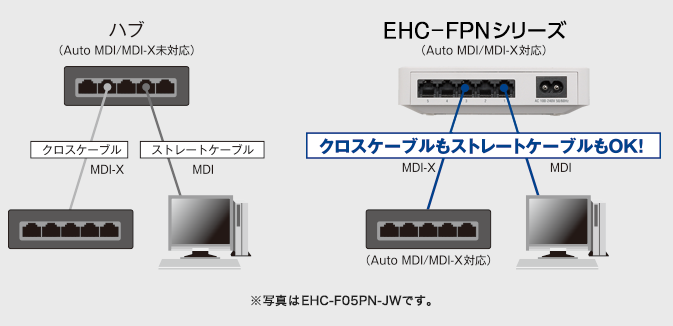

    ケーブルの接続ミスを防止「Auto MDI/MDI-X」機能

    ストレート/クロスケーブルを自動判別する「Auto MDI/MDI-X」機能を全てのポートに搭載。
    接続ミスを防ぎます。

    Auto MDI/MDI-X

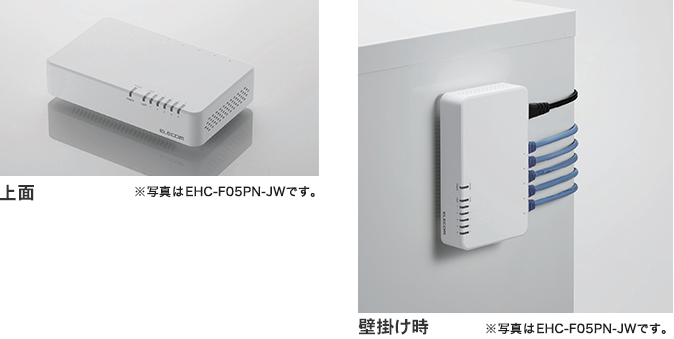

    LEDランプがくっきり見える壁掛け時でも、LEDランプ点灯が見やすい

    正面と上面にかけ、LEDランプがL字型の形状なので、点灯状態が見えやすいのが特徴です。 特に壁掛け時のLEDランプの確認が容易です。

    LEDランプがくっきり見える

    作動音が気にならない静音ファンレス設計

    デザイン性に優れた小型プラスチック筐体。
    静かな部屋での使用でも気になりません。

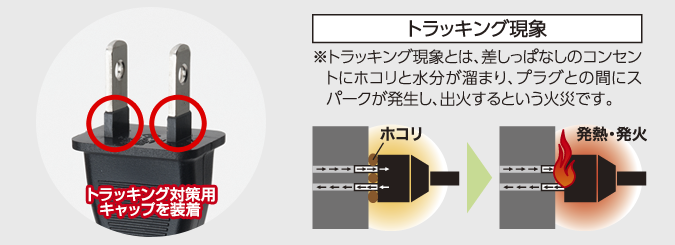

    トラッキング対策付きホコリによるトラッキング現象を防止

    差し込みプラグの刃(端子)の根元を絶縁することで、トラッキング現象が起こるのを防ぐことができます。

    ※トラッキング現象とは、差しっぱなしのコンセントにホコリと水分が溜まり、プラグとの間にスパークが発生し、出火するという火災です。

    トラッキング対策付き

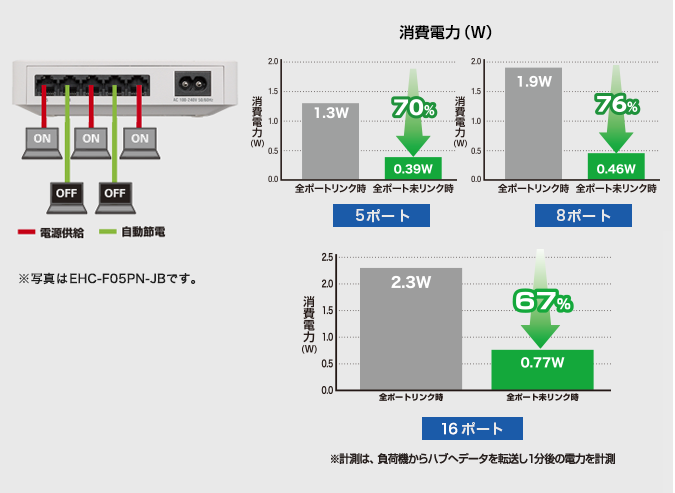

    省エネ法に準拠省電力機能で、最大約70/76%/67%節電!

    らくらく節電機能により接続していないポート、リンクしていないポートを自動的に判別し、電力供給を抑えます(※)。
    オフィスなどの夜間多くのパソコンがシャットダウンしている環境では、大幅な電力の節約を実現することができる、省エネ法に準拠したスイッチングハブです。

    ※本シリーズの5ポートの製品は最大70%、8ポートの製品は最大で76%、、16ポートの製品は最大で67%。

    省電力機能で、最大79/80%節電!

    壁掛け、マグネット、ジャンボフレーム対応など豊富な機能を搭載

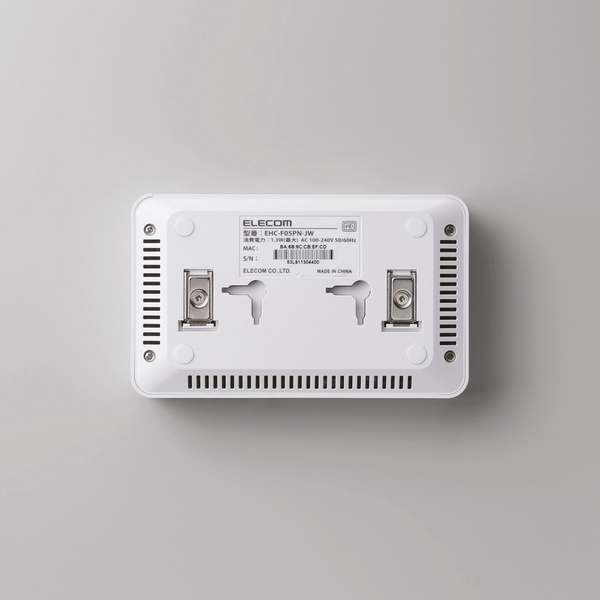

    壁掛け対応

    小型デザインで設置場所を選びません。本体背面に壁掛け設置用の穴があり、壁掛けすることも可能です。

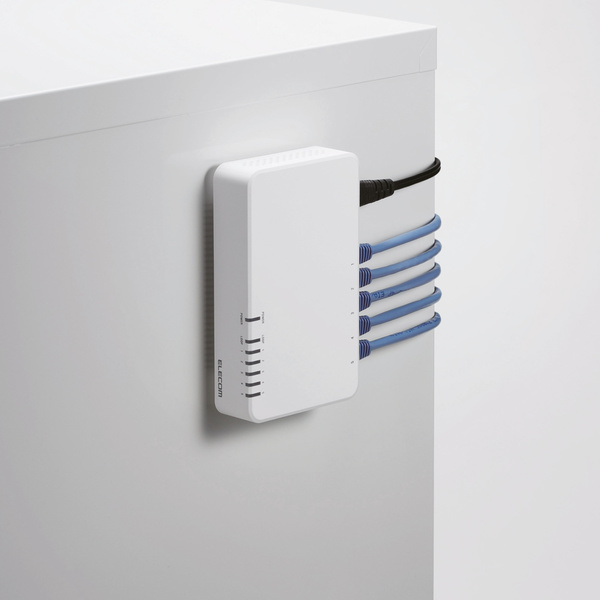

    マグネット

    底面に「マグネット」を装備していますので、スチール製のデスク、その他家具などに固定することができます。

    ジャンボフレーム対応

    ジャンボフレームに対応しジャンボフレーム対応機器との間でより高速なデータ転送が可能です。

    製品仕様

      EHC-F05PN-JB EHC-F05PN-JW EHC-F08PN-JB EHC-F08PN-JW
    接続方式 100BASE-TX/10BASE-T
    ネットワークタイプ IEEE802.3u/IEEE802.3
    スイッチング方式 ストア&フォワード
    バッファメモリー 48Kbytes(各ポートに動的割当て) 96Kbytes(各ポートに動的割当て)
    フローコントロール制御 IEEE802.3x(フルデュプレックス時),バックプレッシャ(ハーフデュプレックス時)
    スイッチファブリック 1.0Gbps 1.6Gbps
    最大パケット転送能力 0.7Mpps 1.2Mpps
    フィルタリング速度 148800パケット/秒(100Mbps),14880パケット/秒(10Mbps)
    MACアドレス登録数 2,048件(全ポート合計)
    ポート数 5ポート 8ポート
    AutoMDI/MDI-X 対応
    オートネゴシエーション 対応(100/10Mbps)
    コネクタ形状 RJ-45 ×5 RJ-45 ×8
    適合ケーブル 10BASE-T:UTPカテゴリー3以上,100BASE-TX:UTPカテゴリー5以上
    ノンブロッキング 対応
    ジャンボフレーム 対応 (2Kbytes)
    ループ検知機能 ループ検知
    MTBF 1,843,000時間 1,774,000時間
    EAP透過機能 対応
    BPDU透過機能 対応
    入力電圧 AC100~240V±10% 50/60Hz
    消費電力(定格) 最大1.3W 最大1.9W
    発熱量 最大約4.7kJ/h 最大約6.9kJ/h
    省電力機能 らくらく節電E(IEEE 802.3az)対応
    エネルギー消費効率 2.6W/Gbps 2.4W/Gbps
    最大実効伝送速度 0.5Gbps 0.8Gbps

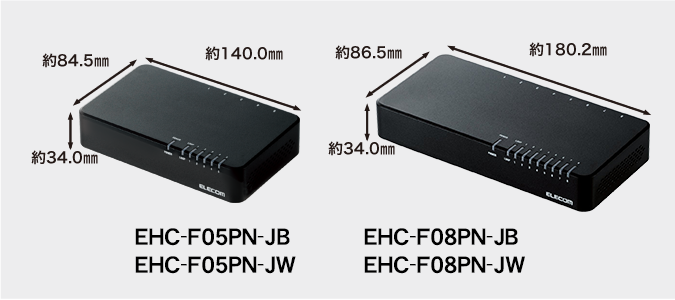

    外形寸法
    (幅×奥行き×高さ)
    約140.0×約84.5×約34.0mm(本体のみ) 約180.2×約86.5×約34.0mm(本体のみ)
    質量 約175g 約175g 約220g 約220g
    筐体材質(カラー) プラスチック
    (ブラック)
    プラスチック
    (ホワイト)
    プラスチック
    (ブラック)
    プラスチック
    (ホワイト)
    動作時環境条件 温度:0℃~40℃ 湿度:10%~90%(ただし結露なきこと)
    保管時環境条件 温度:-40℃~70℃ 湿度:5%~90%(ただし結露なきこと)
    設置方向 水平設置、壁掛け、マグネット
    壁掛け用穴 あり
    保証期間 1年間
    法令対応 EU RoHS指令準拠(10物質)
    適合規格 VCCI ClassB
    付属品 専用AC電源ケーブル(2ピン、約1.8m):1本、安全にお使いいただくために:1枚 ※ゴム足・マグネットは出荷時に製品本体に取り付けてあります。
      EHC-F16PN-JW
    接続方式 100BASE-TX/10BASE-T
    ネットワークタイプ IEEE802.3u/IEEE802.3
    スイッチング方式 ストア&フォワード
    バッファメモリー 256Kbytes(各ポートに動的割当て)
    フローコントロール制御 IEEE802.3x(フルデュプレックス時),バックプレッシャ(ハーフデュプレックス時)
    スイッチファブリック 3.2Gbps
    最大パケット転送能力 2.4Mpps
    フィルタリング速度 148800パケット/秒(100Mbps),14880パケット/秒(10Mbps)
    MACアドレス登録数 8,000件(全ポート合計)
    ポート数 16ポート
    AutoMDI/MDI-X 対応
    オートネゴシエーション 対応(100/10Mbps)
    コネクタ形状 RJ-45 ×16
    適合ケーブル 10BASE-T:UTPカテゴリー3以上,100BASE-TX:UTPカテゴリー5以上
    ノンブロッキング 対応
    ジャンボフレーム 対応 (2Kbytes)
    ループ検知機能 ループ検知
    MTBF 1,135,000時間
    EAP透過機能 対応
    BPDU透過機能 対応
    入力電圧 AC100~240V±10% 50/60Hz
    消費電力(定格) 最大2.3W
    発熱量 最大約8.3kJ/h
    省電力機能 らくらく節電E(IEEE 802.3az)対応
    エネルギー消費効率 1.4W/Gbps
    最大実効伝送速度 1.6Gbps

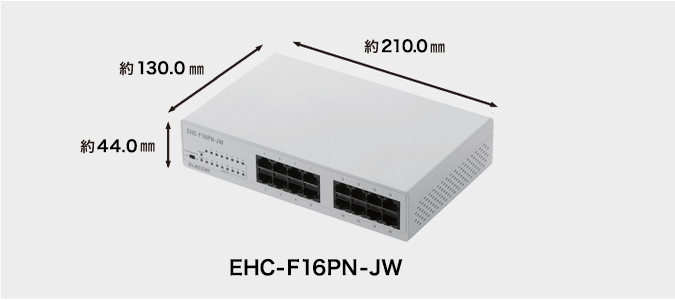

    外形寸法
    (幅×奥行き×高さ)
    約210.0×約130.0×約44.0mm(本体のみ)
    質量 約460g
    筐体材質(カラー) プラスチック(ホワイト)
    動作時環境条件 温度:0℃~40℃ 湿度:10%~90%(ただし結露なきこと)
    保管時環境条件 温度:-40℃~70℃ 湿度:5%~90%(ただし結露なきこと)
    設置方向 水平設置、壁掛け、マグネット
    壁掛け用穴 あり
    保証期間 1年間
    法令対応 EU RoHS指令準拠(10物質)
    適合規格 VCCI ClassA
    付属品 専用AC電源ケーブル(3ピン、約1.8m):1本、3ピン-2ピン変換アダプター:1個、ACケーブル抜け防止バンド:1個、安全にお使いいただくために:1枚※ゴム足・マグネットは出荷時に製品本体に取り付けてあります

    ※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。

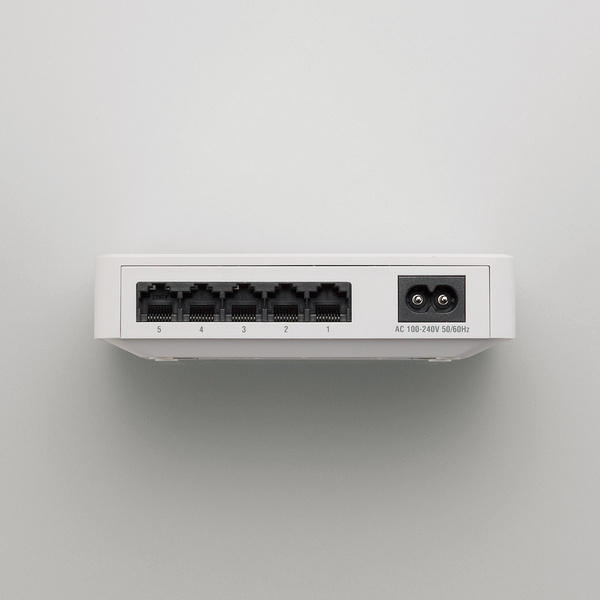

    各部名称

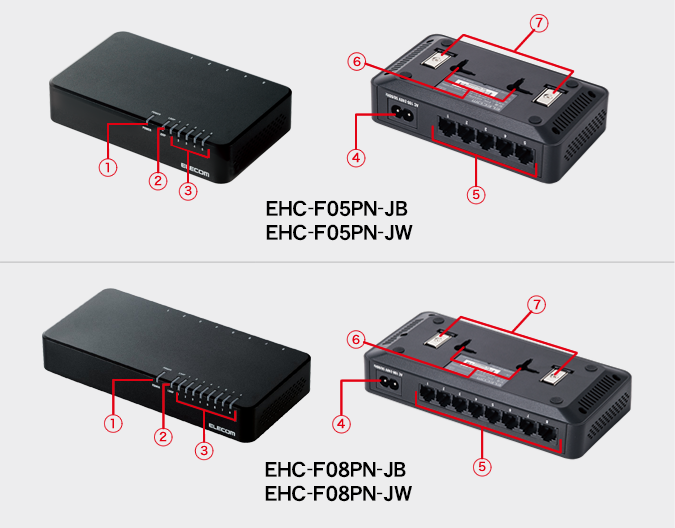

    各部名称(5 / 8ポート)

    各部名称
    • ①パワーランプ
    • ②ループ検知ランプ
    • ③ステータスランプ
    • ④電源コネクター
    • ⑤LANポート
    • ⑥壁掛け用ホール
    • ⑦マグネット

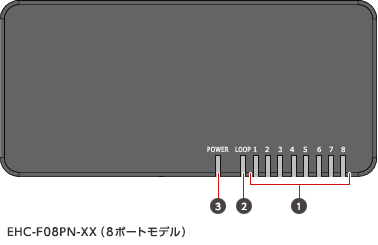

    LEDランプについて(5 / 8ポート)

    名称 表示 説明
    ステータスランプ
    LINK./ACT
    緑色
    点灯 LANケーブルが接続され、本製品と接続先がリンクアップしている状態
    点滅 データ送信中
    ※ループ発生時、ループが起きているポートは、1秒間隔で点滅
    消灯 ケーブル未接続、または本製品と接続先がリンクしていない状態
    ループ検知ランプ
    LOOP
    赤色
    点滅 ループ発生中
    消灯 ループ未検出
    パワーランプ
    POWER
    緑色
    点灯 電源ON
    消灯 電源OFF

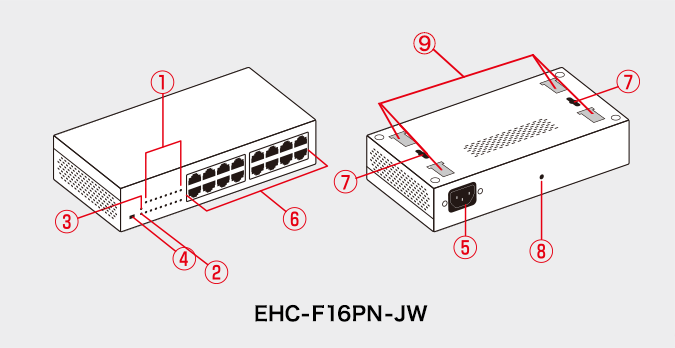

    各部名称(16ポート)

    各部名称
    • ①パワーランプ
    • ②ループ検知ランプ
    • ③ステータスランプ
    • ④電源コネクター
    • ⑤LANポート
    • ⑥壁掛け用ホール
    • ⑦マグネット

    LEDランプについて(16ポート)

    名称 表示 説明
    ステータスランプ
    LINK./ACT
    緑色
    点灯 LANケーブルが接続され、本製品と接続先がリンクアップしている状態
    点滅 データ送信中
    ※ループ発生時、ループが起きているポートは、1秒間隔で点滅
    消灯 ケーブル未接続、または本製品と接続先がリンクしていない状態
    ループ検知ランプ
    LOOP
    赤色
    点滅 ループ発生中
    消灯 ループ未検出
    パワーランプ
    POWER
    緑色
    点灯 電源ON
    消灯 電源OFF
