1000BASE-T対応 スイッチングハブ

EHC-GPA-SBシリーズ

EHC-G03PA-SB

¥5,269

(税込)

販売終了

JANコード: 4953103461833

特長:3ポート

1000BASE-T対応のACアダプター電源の超小型プラスチック筐体3ポートハブです。省エネ法に準拠したエコ省電力タイプで、ループ検知機能も搭載しています。メイン基板に電解コンデンサを使用せず、長寿命設計を実現した高信頼性なスイッチングハブです。

  • Think ecology
  • EU Rohs指令準拠製品
  • GfK エレコムはスイッチングハブ販売数量シェアNo.1

ラインアップ

型番/JANCD 特徴 標準価格 備考

EHC-G03PA-SB(選択中)

4953103461833

3ポート

¥5,269(税込)

¥4,790(税抜)

販売終了

EHC-G05PA-SB

4953103461840

5ポート

¥6,149(税込)

¥5,590(税抜)

販売終了

この製品には後継・類似モデルがあります

製品の特長

1000BASE-T対応 スイッチングハブ - EHC-G0XPAシリーズ

超小型デザインで狭い場所にも手軽に設置可能業界最小クラスの超コンパクトサイズ

プラスチックケースにACアダプターを採用し、業界最小クラスの超小型サイズを実現しました。
デザインも丸みを持たせることで、ご家庭でも違和感のない仕上がりになっています。リビングのAVボードの片隅に置いたり、SOHOのような小規模オフィスではデスクの片隅に置いたりと、幅広い環境で場所を選ばず設置することができます。

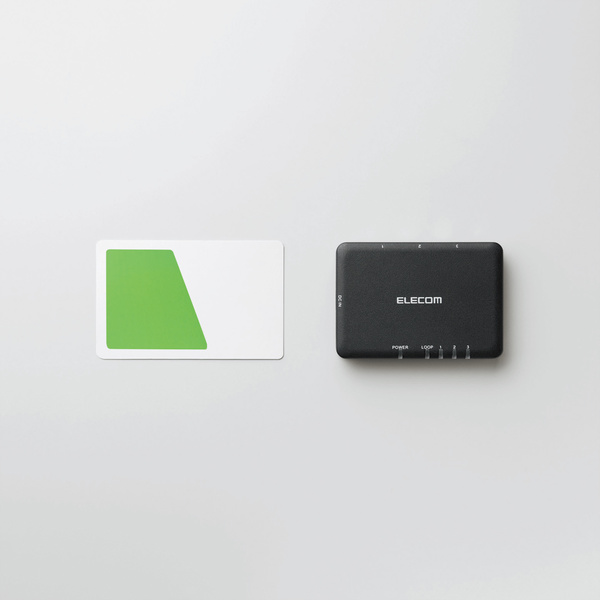

一般的なカードとの比較

設置イメージ

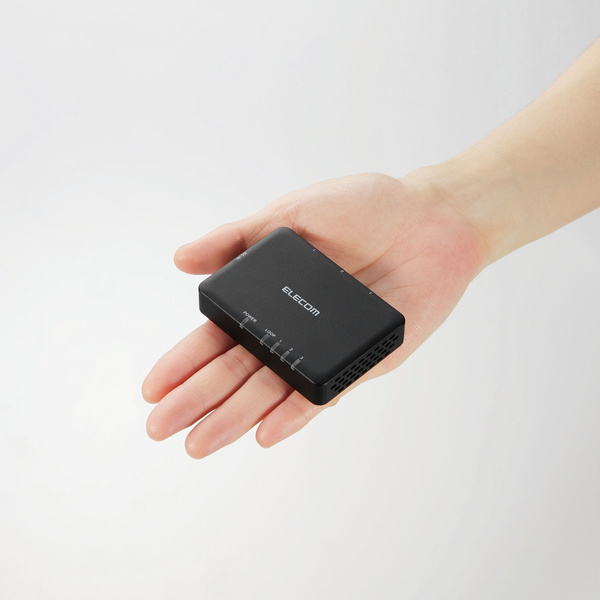

手のひらサイズ

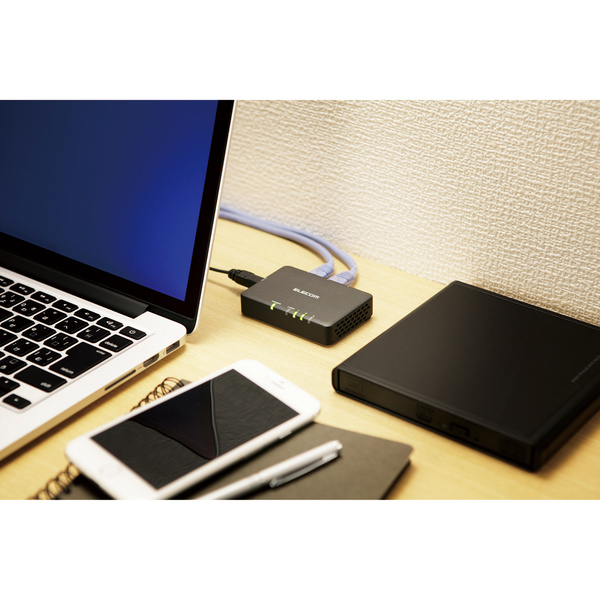

設置イメージ

省エネ法に準拠したエコ省電力タイプ1000BASE-T対応のスイッチングハブ

1000BASE-T対応のACアダプター電源のプラスチック筐体スイッチングハブです。
省エネ法に準拠したエコ省電力タイプで、ループ検知機能も搭載しています。
メイン基板に電解コンデンサを使用せず、長寿命設計を実現した高信頼性なスイッチングハブです。

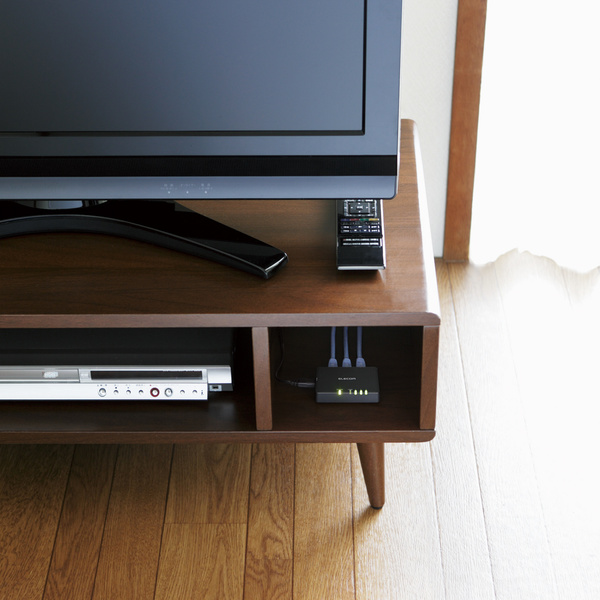

設置イメージ

異常があればLEDでお知らせループ検知機能を搭載

ネットワーク運用に障害を及ぼすループ構成を検知します。
さらに、ループ検知LEDランプの点滅により、ループ発生をお知らせし、ループ解消を促します。

ループ検知機能を搭載

メイン基板に電解コンデンサを不使用長寿命設計を実現

メイン基板に電解コンデンサを使用していません。
それにより長寿命設計を実現した信頼性の高いスイッチングハブです。

ケーブルの接続ミスを防止「Auto MDI/MDI-X」機能

ストレート/クロスケーブルを自動判別する「Auto MDI/MDI-X」機能を全てのポートに搭載。
接続ミスを防ぎます。

Auto MDI/MDI-X

作動音が気にならない静音ファンレス設計

デザイン性に優れた小型プラスチック筐体。静かな部屋での使用でも気になりません。

トラッキング対策付きホコリによるトラッキング現象を防止

差し込みプラグの刃(端子)の根元を絶縁することで、トラッキング現象が起こるのを防ぐことができます。

※トラッキング現象とは、差しっぱなしのコンセントにホコリと水分が溜まり、プラグとの間にスパークが発生し、出火するという火災です。

トラッキング対策付き

省エネ法に準拠省電力機能で、最大約74 / 83%節電!

らくらく節電機能により接続していないポート、リンクしていないポートを自動的に判別し、電力供給を抑えます(※)。
オフィスなどの夜間多くのパソコンがシャットダウンしている環境では、大幅な電力の節約を実現することができる、省エネ法に準拠したスイッチングハブです。

※本シリーズの3ポートの製品は最大74%、5ポートの製品は最大で83%。

省電力機能で、最大79/80%節電!

製品仕様

  EHC-G03PA-SB EHC-G05PA-SB
接続方式 1000BASE-T / 100BASE-TX / 10BASE-T
ネットワークタイプ IEEE802.3ab / IEEE802.3u / IEEE802.3 / IEEE802.3az
スイッチング方式 ストア&フォワード
バッファメモリ 128Kbytes(各ポートに動的割当て)
通信モード フルデュプレックス / ハーフデュプレックス
フローコントロール制御 フルデュプレックス時:IEEE802.3x、ハーフデュプレックス時:バックプレッシャ
オートネゴシエーション 対応(1000/100/10Mbps)
Auto MDI/MDI-X 全ポート対応
スイッチファブリック 6.0Gbps 10.0Gbps
最大パケット転送能力 4.5Mpps 7.5Mpps
フィルタリング速度 1488000パケット/秒(1000Mbps)、
148800パケット/秒(100Mbps)、
14880パケット/秒(10Mbps)
MACアドレス登録数 2,048件(全ポート合計)
コネクタ形状 RJ-45×3 RJ-45×5
適合ケーブル 10BASE-T:UTPカテゴリー3以上、100BASE-TX:UTPカテゴリー5以上、
1000BASE-T:UTPカテゴリー5e以上
ジャンボフレーム 対応(9Kbytes)
ノンブロッキング 対応
ループ検知機能 ループ検知
MTBF 1,639,000時間 1,611,000時間
EAP透過機能 対応
BPDU透過機能 対応
入力電圧 AC100~240V±10% 50/60Hz
消費電力(定格) 最大1.9W 最大2.9W
発熱量 最大約10.5kJ/h 最大約6.9kJ/h
省電力機能 らくらく節電E(IEEE 802.3az)対応
エネルギー消費効率 0.6W/Gbps
最大実効伝送速度 3.0Gbps 5.0Gbps
外形寸法(本体のみ) 約幅75.0×奥行52.0×高さ16.0mm 約幅97.0×奥行57.9×高さ16.0mm
質量(本体のみ) 約40g 約55g
筐体材質(カラー) プラスチック(ブラック)
動作時環境条件 温度:0℃~40℃ 湿度:10%~90%(ただし結露なきこと)
保管時環境条件 温度:-40℃~70℃ 湿度:5%~90%(ただし結露なきこと)
設置方向 水平設置
壁掛け用穴 なし
保証期間 1年間
法令対応 EU RoHS指令準拠(10物質)
適合規格 VCCI ClassB
付属品 専用ACアダプター(約1.5m):1個、安全にお使いいただくために:1枚

※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。

各部名称

各部名称(3ポート / 5ポート)

各部名称
  • ①ステータスランプ
  • ②ループ検知ランプ
  • ③パワーランプ
  • ④DCジャック
  • ⑤LANポート

LEDランプについて(3ポート / 5ポート)

名称 表示 説明
ステータスランプ
LINK./ACT
緑色
点灯 LANケーブルが接続され、本製品と接続先がリンクアップしている状態
点滅 データ送信中
※ループ発生時、ループが起きているポートは、1秒間隔で点滅
消灯 ケーブル未接続、または本製品と接続先がリンクしていない状態
ループ検知ランプ
LOOP
赤色
点滅 ループ発生中
消灯 ループ未検出
パワーランプ
POWER
緑色
点灯 電源ON
消灯 電源OFF
