1000BASE-T対応 スイッチングハブ

EHC-GXXMN2シリーズ

EHC-G05MN2-HJB

¥5,786

(税込)

JANコード: 4953103340954

特長:5ポート メタル(ブラック)

省電力機能で最大約77%節電! ファンレスで耐熱50℃に対応し、ループ検知機能も搭載した1000BASE-T対応の電源内蔵メタル筐体5ポートハブ。

  • Think ecology
  • EU Rohs指令準拠製品
  • GfK エレコムはスイッチングハブ販売数量シェアNo.1

ラインアップ

型番/JANCD 特徴 標準価格 備考

EHC-G05MN2-HJB(選択中)

4953103340954

5ポート メタル(ブラック)

¥5,786(税込)

¥5,260(税抜)

発売中

EHC-G05MN2-HJW

4953103340961

5ポート メタル(ホワイト)

¥5,786(税込)

¥5,260(税抜)

発売中

EHC-G08MN2-HJB

4953103340978

8ポート メタル(ブラック)

¥7,634(税込)

¥6,940(税抜)

発売中

EHC-G08MN2-HJW

4953103340985

8ポート メタル(ホワイト)

¥7,634(税込)

¥6,940(税抜)

発売中

    製品の特長

    省エネ・コンパクト1000BASE-T対応のスイッチングハブ

    1000BASE-T対応の電源内蔵のメタル筐体スイッチングハブです。
    省エネ法に準拠したエコ省電力タイプで、ループ検知機能も搭載しています。
    メイン基板に電解コンデンサを使用せず、長寿命設計を実現した高信頼性なスイッチングハブです。

    設置イメージ

    異常があればLEDでお知らせループ検知機能を搭載

    ネットワーク運用に障害を及ぼすループ構成を検知します。 ※
    さらに、ループ検知LEDランプの点滅により、ループ発生をお知らせし、ループ解消を促します。

    ループ検知機能を搭載

    ループ検知機能のON/OFF

    製品により電解コンデンサの使用状況を変更長寿命設計を実現

    メイン基板に電解コンデンサを使用していません。
    それにより長寿命設計を実現した信頼性の高いスイッチングハブです。

    ケーブルの接続ミスを防止「Auto MDI/MDI-X」機能

    ストレート/クロスケーブルを自動判別する「Auto MDI/MDI-X」機能を全てのポートに搭載。
    接続ミスを防ぎます。

    Auto MDI/MDI-X

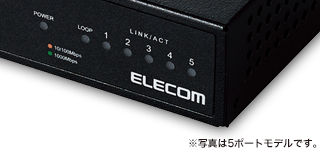

    LEDランプがくっきり見えるLEDランプ点灯が見やすい

    LEDランプがくっきり見える 正面に大きくLEDランプが表示されているので、点灯状態が見やすいのが特徴です。

    作動音が気にならない静音ファンレス設計

    ファンレス設計で高い静音性を実現しました。静かな部屋での使用でも気になりません。

    お困り事が発生しても解決に導くツールを数多くご用意とことんサポート

    トラッキング対策付きホコリによるトラッキング現象を防止

    差し込みプラグの刃(端子)の根元を絶縁することで、トラッキング現象が起こるのを防ぐことができます。

    ※トラッキング現象とは、差しっぱなしのコンセントにホコリと水分が溜まり、プラグとの間にスパークが発生し、出火するという火災です。

    トラッキング対策付き

    省エネ法に準拠省電力機能で、最大約77%節電!

    らくらく節電機能により接続していないポート、リンクしていないポートを自動的に判別し、電力供給を抑えます。
    オフィスなどの夜間多くのパソコンがシャットダウンしている環境では、大幅な電力の節約を実現することができる、省エネ法に準拠したスイッチングハブです。

    省電力機能で、最大77%節電!

    壁掛け、マグネット、ジャンボフレーム対応など豊富な機能を搭載

    壁掛け対応

    小型デザインで設置場所を選びません。本体背面に壁掛け設置用の穴があり、壁掛けすることも可能です。

    マグネット

    底面に「マグネット」を装備していますので、スチール製のデスク、その他家具などに固定することができます。

    ジャンボフレーム対応

    ジャンボフレームに対応しジャンボフレーム対応機器との間でより高速なデータ転送が可能です。

    製品仕様

      EHC-G05MN2-HJシリーズ
    (電源内蔵/メタル筐体)
    EHC-G08MN2-HJシリーズ
    (電源内蔵/メタル筐体)
    EHC-G05MN2-HJB EHC-G05MN2-HJW EHC-G08MN2-HJB EHC-G08MN2-HJW
    接続方式 1000BASE-T/100BASE-TX/10BASE-T
    ネットワークタイプ IEEE802.3ab/IEEE802.3u/IEEE802.3
    スイッチング方式 ストア&フォワード
    バッファメモリー 128Kbytes(各ポートに動的割当て) 192Kbytes(各ポートに動的割当て)
    フローコントロール制御 IEEE802.3x(フルデュプレックス時),バックプレッシャ(ハーフデュプレックス時)
    スイッチファブリック 10.0Gbps 16.0Gbps
    最大パケット転送能力 7.5Mpps 12.0Mpps
    フィルタリング速度 1488000パケット/秒(1000Mbps),148800パケット/秒(100Mbps),14880パケット/秒(10Mbps)
    MACアドレス登録数 2,048件(全ポート合計) 4,096件(全ポート合計)
    ポート数 5ポート 8ポート
    AutoMDI/MDI-X 対応
    オートネゴシエーション 対応(1000/100/10Mbps)
    コネクタ形状 RJ-45 ×5 RJ-45 ×8
    適合ケーブル 10BASE-T:UTPカテゴリー3以上,100BASE-TX:UTPカテゴリー5以上,
    1000BASE-T:UTPカテゴリー5e以上
    ノンブロッキング 対応
    ジャンボフレーム 対応 (9Kbytes)
    ループ検知機能 ループ検知
    MTBF 564,000時間 684,000時間
    EAP透過機能 対応
    BPDU透過機能 対応
    入力電圧 AC100~240V±10% 50/60Hz
    消費電力(定格) 最大3.0W 最大4.0W
    発熱量 最大約10.8kJ/h 最大約14.4kJ/h
    省電力機能 らくらく節電E(IEEE 802.3az)対応
    エネルギー消費効率 0.6W/Gbps 0.5W/Gbps
    最大実効伝送速度 5.0Gbps 8.0Gbps
    外形寸法
    (幅×奥行き×高さ)
    約127.5×約83.6×約30.0mm(本体のみ) 約171.5×約83.6×約30.0mm(本体のみ)
    質量 約330g 約425g
    筐体材質(カラー) メタル
    (ブラック)
    メタル
    (ホワイト)
    メタル
    (ブラック)
    メタル
    (ホワイト)
    動作時環境条件 温度:0℃~50℃ 湿度:10~90%(ただし結露なきこと)
    保管時環境条件 温度:-40℃~70℃ 湿度:5%~90%(ただし結露なきこと)
    設置方向 水平設置、壁掛け、マグネット
    壁掛け用穴 あり
    保証期間 1年間
    法令対応 EU RoHS指令準拠(10物質)
    適合規格 VCCI ClassB
    付属品 専用AC電源ケーブル(2ピン、約1.8m):1本、安全にお使いいただくために:1枚※ゴム足・マグネットは出荷時に製品本体に取り付けてあります※水平設置の際もマグネットを付けたままご使用下さい

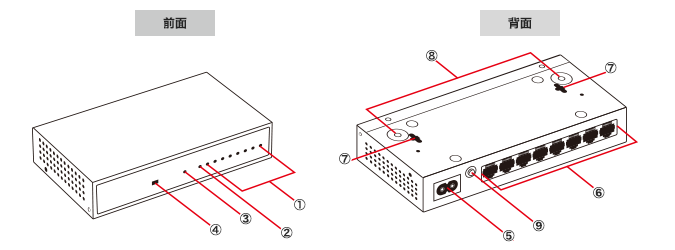

    各部名称

    各部名称(5ポート / 8ポート)

    各部名称

    EHC-G05MN2-HJB
    EHC-G05MN2-HJW

    各部名称

    EHC-G08MN2-HJB
    EHC-G08MN2-HJW

    • ①ステータスランプ
    • ②ループ検知ランプ
    • ③パワーランプ
    • ④ループ検知スイッチ
    • ⑤電源コネクター
    • ⑥LANポート
    • ⑦壁掛け用ホール
    • ⑧マグネット
    • ⑨FG端子(ネジ径M4×6mm)
      ※アース線は別売です。

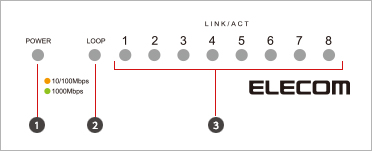

    LEDランプについて(5ポート / 8ポート)


    • EHC-G05MN2-HJB、EHC-G05MN2-HJW
      (5ポートモデル)

    • EHC-G08MN2-HJB、EHC-G08MN2-HJW
      (8ポートモデル)
    名称 表示 説明
    パワーランプ
    POWER
    緑色
    点灯 電源ON
    消灯 電源OFF
    ループ検知ランプ
    LOOP
    赤色
    点滅 ループ発生中
    消灯 ループ未検出
    ステータスランプ
    LINK/ACT
    橙色
    (10/100Mbps リンク・通信中)
    緑色
    (1000Mbps リンク・通信中)
    点灯 LANケーブルが接続され、本製品と接続先がリンクアップしている状態
    点滅 データ送信中
    ※ループ発生時、ループが起きているポートは、1秒間隔で点滅
    消灯 ケーブル未接続、または本製品と接続先がリンクしていない状態

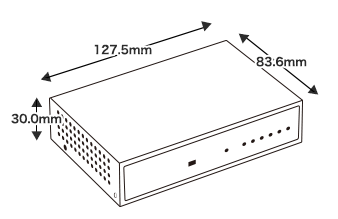

    寸法図

    size

    EHC-G05MN2-HJB
    EHC-G05MN2-HJW

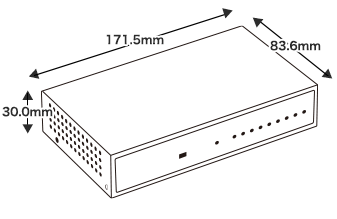

    size

    EHC-G08MN2-HJB
    EHC-G08MN2-HJW
