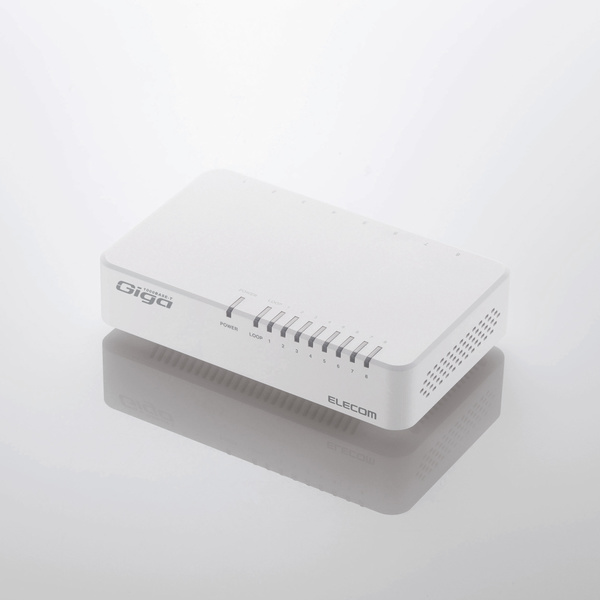

1000BASE-T対応 スイッチングハブ

EHC-G0XPA-KシリーズEHC-G08PA-JW-K

1000BASE-T対応のACアダプター電源のプラスチック筐体8ポートハブです。省エネ法に準拠したエコ省電力タイプで、ループ検知機能も搭載しています。メイン基板に電解コンデンサを使用せず、長寿命設計を実現した高信頼性なスイッチングハブです。

    ラインアップ

    型番/JANCD 特長 標準価格 備考
    1000BASE-T対応 スイッチングハブ(5ポート・ブラック)
    EHC-G05PA-B-K 4953103459113
    5ポート・ブラック ¥2,480(税抜)
    ¥2,678(税込)
    発売中
    1000BASE-T対応 スイッチングハブ(5ポート・ホワイト)
    EHC-G05PA-W-K 4953103459106
    5ポート・ホワイト ¥2,480(税抜)
    ¥2,678(税込)
    発売中
    1000BASE-T対応 スイッチングハブ(5ポート・ブラック・マグネット付)
    EHC-G05PA-JB-K 4953103459137
    5ポート・ブラック(マグネット付) ¥3,180(税抜)
    ¥3,434(税込)
    発売中
    1000BASE-T対応 スイッチングハブ(5ポート・ホワイト・マグネット付)
    EHC-G05PA-JW-K 4953103459120
    5ポート・ホワイト(マグネット付) ¥3,180(税抜)
    ¥3,434(税込)
    発売中
    1000BASE-T対応 スイッチングハブ(8ポート・ブラック)
    EHC-G08PA-B-K 4953103459168
    8ポート・ブラック ¥3,330(税抜)
    ¥3,596(税込)
    販売終了
    1000BASE-T対応 スイッチングハブ(8ポート・ホワイト)
    EHC-G08PA-W-K 4953103459151
    8ポート・ホワイト ¥3,330(税抜)
    ¥3,596(税込)
    販売終了
    1000BASE-T対応 スイッチングハブ(8ポート・ブラック・マグネット付)
    EHC-G08PA-JB-K 4953103459182
    8ポート・ブラック(マグネット付) ¥4,620(税抜)
    ¥4,990(税込)
    販売終了
    1000BASE-T対応 スイッチングハブ(8ポート・ホワイト・マグネット付)
    EHC-G08PA-JW-K 4953103459175
    8ポート・ホワイト(マグネット付) ¥4,620(税抜)
    ¥4,990(税込)
    販売終了

      製品の特長

      1000BASE-T対応 スイッチングハブ - EHC-G0XPAシリーズ

      省エネ・コンパクト1000BASE-T対応のスイッチングハブ

      1000BASE-T対応のACアダプター電源のプラスチック筐体スイッチングハブです。
      省エネ法に準拠したエコ省電力タイプで、ループ検知機能も搭載しています。
      メイン基板に電解コンデンサを使用せず、長寿命設計を実現した高信頼性なスイッチングハブです。

      設置イメージ

      異常があればLEDでお知らせループ検知機能を搭載

      ネットワーク運用に障害を及ぼすループ構成を検知します。
      さらに、ループ検知LEDランプの点滅により、ループ発生をお知らせし、ループ解消を促します。

      ループ検知機能を搭載

      メイン基板に電解コンデンサを不使用長寿命設計を実現

      メイン基板に電解コンデンサを使用していません。
      それにより長寿命設計を実現した信頼性の高いスイッチングハブです。

      ケーブルの接続ミスを防止「Auto MDI/MDI-X」機能

      ストレート/クロスケーブルを自動判別する「Auto MDI/MDI-X」機能を全てのポートに搭載。
      接続ミスを防ぎます。

      Auto MDI/MDI-X

      LEDランプがくっきり見える壁掛け時でも、LEDランプ点灯が見やすい

      正面と上面にかけ、LEDランプがL字型の形状なので、点灯状態が見やすいのが特徴です。特に壁掛け時のLEDランプの確認が容易です。

      LEDランプがくっきり見える

      作動音が気にならない静音ファンレス設計

      デザイン性に優れた小型プラスチック筐体。静かな部屋での使用でも気になりません。

      トラッキング対策付きホコリによるトラッキング現象を防止

      差し込みプラグの刃(端子)の根元を絶縁することで、トラッキング現象が起こるのを防ぐことができます。

      ※トラッキング現象とは、差しっぱなしのコンセントにホコリと水分が溜まり、プラグとの間にスパークが発生し、出火するという火災です。

      トラッキング対策付き

      省エネ法に準拠省電力機能で、最大約79/80%節電!

      らくらく節電機能により接続していないポート、リンクしていないポートを自動的に判別し、電力供給を抑えます(※)。
      オフィスなどの夜間多くのパソコンがシャットダウンしている環境では、大幅な電力の節約を実現することができる、省エネ法に準拠したスイッチングハブです。

      ※本シリーズの5ポートの製品は最大79%、8ポートの製品は最大で80%。

      省電力機能で、最大79/80%節電!

      壁掛け、マグネット、ジャンボフレーム対応など豊富な機能を搭載

      壁掛け対応

      小型デザインで設置場所を選びません。本体背面に壁掛け設置用の穴があり、壁掛けすることも可能です。

      マグネット(EHC-G05PA-JB-K/EHC-G05PA-JW-K/EHC-G08PA-JB-K/EHC-G08PA-JW-Kのみ)

      底面に「マグネット」を装備していますので、スチール製のデスク、その他家具などに固定することができます。

      ジャンボフレーム対応

      ジャンボフレームに対応しジャンボフレーム対応機器との間でより高速なデータ転送が可能です。

      製品仕様

        EHC-G05PA-B-K/W-K EHC-G05PA-JB-K/JW-K EHC-G08PA-B-K/W-K EHC-G08PA-JB-K/JW-K
      接続方式 1000BASE-T/100BASE-TX/10BASE-T
      ネットワークタイプ IEEE802.3ab/IEEE802.3u/IEEE802.3
      スイッチング方式 ストア&フォワード
      バッファメモリー 128Kbytes(各ポートに動的割当て) 256Kbytes(各ポートに動的割当て)
      フローコントロール制御 IEEE802.3x(フルデュプレックス時),バックプレッシャ(ハーフデュプレックス時)
      スイッチファブリック 10.0Gbps 16.0Gbps
      最大パケット転送能力 7.5Mpps 12.0Mpps
      フィルタリング速度 1488000パケット/秒(1000Mbps),148800パケット/秒(100Mbps),14880パケット/秒(10Mbps)
      MACアドレス登録数 2,048件(全ポート合計) 8,192件(全ポート合計)
      ポート数 5ポート 8ポート
      AutoMDI/MDI-X 対応
      オートネゴシエーション 対応(1000/100/10Mbps)
      コネクタ形状 RJ-45 ×5 RJ-45 ×8
      適合ケーブル 10BASE-T:UTPカテゴリー3以上,100BASE-TX:UTPカテゴリー5以上,
      1000BASE-T:UTPカテゴリー5e以上
      ノンブロッキング 対応
      ジャンボフレーム 対応 (9Kbytes)
      ループ検知機能 ループ検知
      MTBF 1,642,000時間 1,610,000時間
      EAP透過機能 対応
      BPDU透過機能 対応
      入力電圧 AC100~240V±10% 50/60Hz
      消費電力(定格) 最大3.3W 最大4.8W
      発熱量 最大約11.9kJ/h 最大約17.8kJ/h
      省電力機能 らくらく節電E(IEEE 802.3az)対応
      エネルギー消費効率 0.7W/Gbps 0.6W/Gbps
      最大実効伝送速度 5.0Gbps 8.0Gbps
      外形寸法
      (幅×奥行き×高さ)
      約90.4×約84.5×約34.0mm(本体のみ) 約140.0×約86.5×約34.0mm(本体のみ)
      質量 約105g 約125g 約160g 約170g
      筐体材質(カラー) プラスチック
      (ブラック/ホワイト)
      プラスチック
      (ブラック/ホワイト)
      プラスチック
      (ブラック/ホワイト)
      プラスチック
      (ブラック/ホワイト)
      動作時環境条件 温度:0℃~40℃ 湿度:10%~90%(ただし結露なきこと)
      保管時環境条件 温度:-40℃~70℃ 湿度:5%~90%(ただし結露なきこと)
      設置方向 水平設置、壁掛け 水平設置、壁掛け、マグネット 水平設置、壁掛け 水平設置、壁掛け、マグネット
      壁掛け用穴 あり
      保証期間 1年間
      法令対応 EU RoHS指令準拠(10物質)
      適合規格 VCCI ClassB
      付属品 専用ACアダプター(約1.5m):1個、安全にお使いいただくために:1枚 ※ゴム足は出荷時に製品本体に取り付けてあります 専用ACアダプター(約1.5m):1個、安全にお使いいただくために:1枚 ※ゴム足、マグネットは出荷時に製品本体に取り付けてあります 専用ACアダプター(約1.5m):1個、安全にお使いいただくために:1枚 ※ゴム足は出荷時に製品本体に取り付けてあります 専用ACアダプター(約1.5m):1個、安全にお使いいただくために:1枚 ※ゴム足、マグネットは出荷時に製品本体に取り付けてあります

      ※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。

      各部名称

      各部名称(5ポート / 8ポート)

      各部名称
      • ①ステータスランプ
      • ②ループ検知ランプ
      • ③パワーランプ
      • ④DCジャック

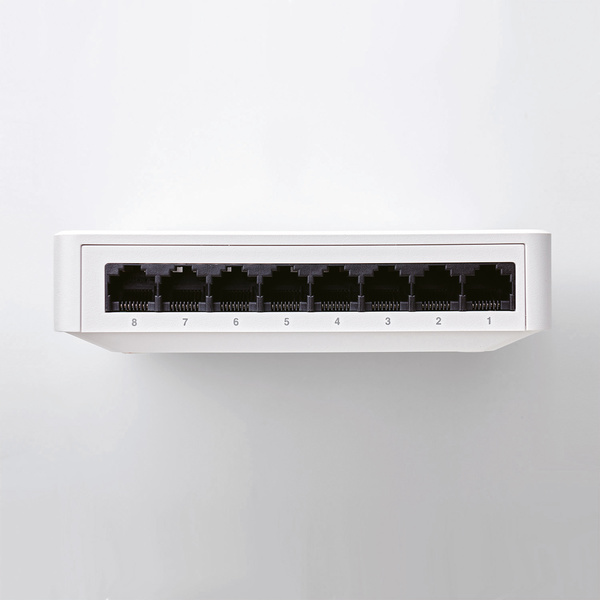

      • ⑤LANポート
      • ⑥壁掛け用ホール
      • ⑦マグネット※

      ※EHC-G05PA-JB-k/EHC-G05PA-JW-k/EHC-G08PA-JB-k/EHC-G058A-JW-kのみ

      LEDランプについて(5ポート / 8ポート)

      名称 表示 説明
      ステータスランプ
      LINK./ACT
      緑色
      点灯 LANケーブルが接続され、本製品と接続先がリンクアップしている状態
      点滅 データ送信中
      ※ループ発生時、ループが起きているポートは、1秒間隔で点滅
      消灯 ケーブル未接続、または本製品と接続先がリンクしていない状態
      ループ検知ランプ
      LOOP
      赤色
      点滅 ループ発生中
      消灯 ループ未検出
      パワーランプ
      POWER
      緑色
      点灯 電源ON
      消灯 電源OFF
