16ch対応ネットワークレコーダー8TB(4TB×2)

SRB-E16201シリーズSRB-E16D08T201

当ネットワークレコーダーのネットワークカメラ自動登録機能に対応するネットワークカメラ(SCBシリーズ)と繋げば、最大16台のカメラ映像をすぐに録画可能! 監視システム向けハードディスク搭載で安定した録画環境を実現する全カメラポートがPoE給電に対応した重複録画対応8TB(4TB×2)ハードディスク搭載16ch対応ネットワークレコーダー。

    「SkyLink Mobile View」公開終了のお知らせ

    「SkyLink Mobile View」を公開終了させていただきます。今後は、同等機能を持つアプリ「GuardViewer」をご利用ください。
    詳細は、下記のリンク(お知らせページはこちら)を参照してください。
    「SkyLink Mobile View」公開終了のお知らせページはこちら

    ラインアップ

    型番/JANCD 特長 標準価格 備考
    SRB-E16S04T201 4549550108669
    4TB / 16ch対応 オープン価格 販売終了
    SRB-E16S08T201 4549550108676
    8TB / 16ch対応 オープン価格 販売終了
    SRB-E16D08T201 4549550108638
    8TB (4TB×2) / 16ch対応 オープン価格 販売終了
    SRB-E16D16T201 4549550108645
    16TB (8TB×2) / 16ch対応 オープン価格 販売終了

      製品の特長

          • HDD2台搭載モデルの、SRB-E16D08T201及びSRB-E16D16T201のみ

          対応ネットワークカメラ

          録画日数の目安

          エレコムのネットワークカメラシステム

          以前は監視のみの目的だったカメラも、現在では活用範囲が大きく広がり、様々な用途に利用されています。
          エレコムのネットワークカメラは全機種PoE受電対応で、専用のレコーダーとLANケーブル1本繋ぐだけで、簡単に設置可能。また、機器の提供はもちろん、設置・工事、アフターサービスまでワンストップでご提供!
          設置コストだけではなく、機器の品質や購入後まで安心のカメラシステムです。360度を含む5種のカメラと、チャンネル数で選べる3種のレコーダーから、お客様環境に最適なシステムをご提供!

          • ※音声がでますので、音量にご注意ください。

          対応カメラと接続するだけ設定不要で使える簡単ネットワークレコーダー

          当ネットワークレコーダーの自動カメラ登録機能に対応するネットワークカメラ(SCBシリーズ)と繋げば、
          最大16台のカメラ映像をすぐに録画できる監視システム向けハードディスク搭載16ch対応ネットワークレコーダーです。
          当ネットワークレコーダーと当社ネットワークカメラを接続することで、すぐに利用いただくことが可能です。

          対応ネットワークカメラ

          LANケーブルだけでPoE対応カメラへの電源供給もできるPoE機能搭載

          カメラ接続用の4ポート全てPoE(Power over Ethernet)対応で、PoE対応カメラにカテゴリー5e以上のLANケーブル経由で給電可能です。

          24時間365日常時稼働でも安心監視システム向けハードディスク採用

          監視システム向けハードディスク採用

          監視システム向けハードディスクを採用し、録画欠損のリスクを最小限に抑えます。
          低いビットレートでも高い画質を実現できるH.265に対応し、従来のH.264に比べ同等画質で約2倍の長時間録画が可能です。

          H.264(ビットレート:4096kbps)

          H.265(ビットレート:2048kbps)

          • 上記写真は実際の撮影画像ではなく説明用のイメージ図です。
          • 特定条件下での評価に基づく推測値であり、実際の録画可能時間は撮影する被写体等により差異が生じる場合があります。

          USBメモリーへ映像の書き出しも可能

          USBポートを前面と背面に搭載し、USBメモリーへ映像の書き出しができます。

          各種設定変更もネットワークレコーダーの画面を見ながらPCレスの簡単操作・簡単設定

          カメラの設定は当ネットワークレコーダーに繋がるモニター画面からも簡単に変更可能です。本機にマウス(付属品)を接続し、モニター画面を見ながら簡単に操作できます。セキュリティが気になるユーザーは、自由にパスワードを変更することが可能です。
          (ネットワークレコーダーとの接続後に設定が必要になります。)

          ※ネットワークレコーダーの出力解像度の初期設定は、「1280x1024/60Hz」です。
          接続するモニターが上記解像度に対応しているか、事前にご確認ください。
          対応していない場合は、接続する前にネットワークレコーダーの出力解像度を設定してください。

          HDMIモニターとVGAモニターを接続すれば、異なるカメラの映像をそれぞれに表示させるマルチディスプレイ表示も可能です。

          スマホ(iOS/Android)でカメラ映像確認モバイル用アプリ「SkyLink Mobile View」

          スマホ(iOS/Android)でカメラ映像を確認できる

          モバイル用アプリ「SkyLink Mobile View」(iOS/Android版)に対応し、スマホやタブレットからカメラ映像を見ることができます。

          • 画面はAndroid版SkyLink Mobile Viewの画面です。
          • HTTPS通信には対応しません。

          「SkyLink Mobile View」公開終了のお知らせ

          「SkyLink Mobile View」を公開終了させていただきます。今後は、同等機能を持つアプリ「GuardViewer」をご利用ください。
          詳細は、下記のリンク(お知らせページはこちら)を参照してください。
          「SkyLink Mobile View」公開終了のお知らせページはこちら

          選べる安心オプション保守サービス

          標準のセンドバック修理以外にも、オプションで様々な保守メニューを用意

          最長5年までの保守パックをご用意していますので、長期間安心してご利用いただけます。

          「デリバリー&センドバック延長保守サービス」 詳細はこちら

          各部名称

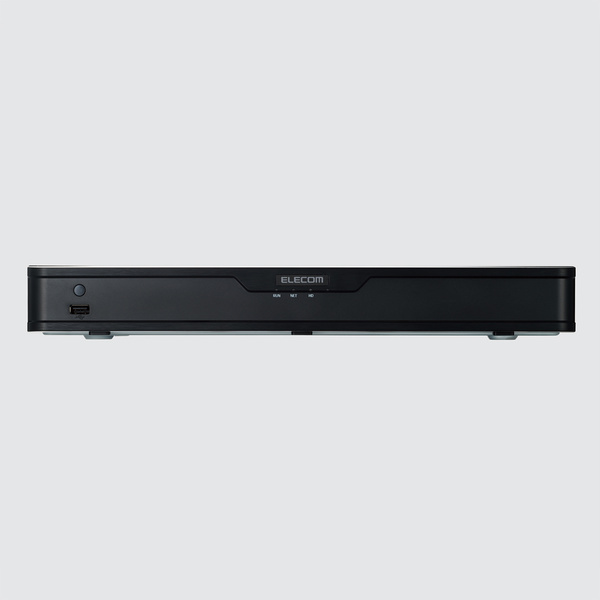

          本体正面

          ① USB端子 操作用のマウスを接続します。
          ② RUNランプ
          点灯 正常動作中
          点滅 起動中
          ③ NETランプ
          点灯 ネットワークに接続中
          ④ HDランプ
          点灯 ハードディスクに異常がある
          点滅 データを読み込み/書き込み中

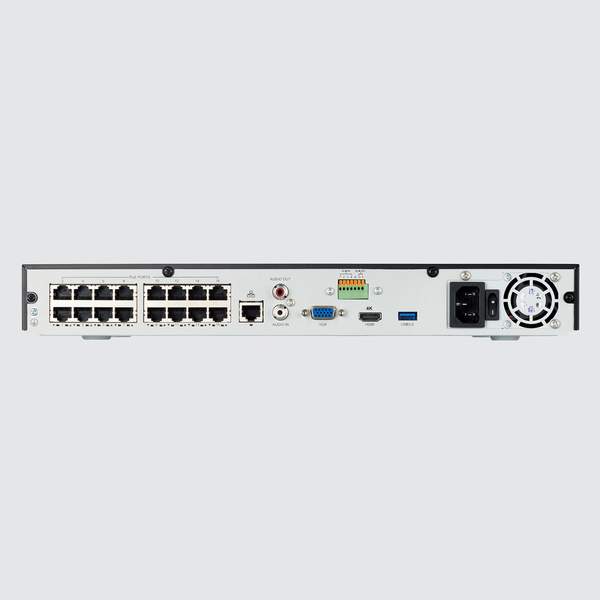

          本体背面/側面

          ⑤ アース端子 アースを接続します。
          ⑥ PoE 端子PoE  PoE 給電に対応したRJ-45 端子です。エレコム製のネットワークカメラを接続します。
          ⑦ ネットワーク端子LAN LAN ケーブルを接続します。
          ⑧ オーディオ出力 音声出力端子です。
          ⑨ オーディオ入 音声入力端子です。
          ⑩ VGA 出力端子 モニターとVGA 接続して本製品の管理画面を表示します。
          ⑪ アラーム端子 アラーム入/出力端子です。
          ⑫ HDMI 出力端子 モニターとHDMI 接続して本製品の管理画面を表示します。
          ⑬ USB 端子 USB 端子です。
          ⑭ DC 端子 電源アダプターを接続します。
          ⑮ AC 端子 電源コードを接続します。
          ⑯ 電源スイッチ 電源のオン/ オフを切り替えます。
          ⑰ 排気口 使用中はふさがないでください。

          寸法図

          保証規定・免責事項

          1. 1. 保証期間

            販売店発行のレシートまたは納品書に記載されている購入日より1 年間、本製品を本保証規定に従い無償修理をすることを保証いたします。

          2. 2. 保証対象
            保証対象は本製品の本体部分のみとさせていただき、ソフトウェア、その他の添付物は保証の対象とはなりません。
          3. 3. 保証内容
            本製品添付のマニュアル、文書、説明ファイルの記載事項に従った正常なご使用状態で故障した場合には、本保証規定に記載された内容に基づき、無償修理または交換を致します。
          4. 4. 適用の除外保証期間内であっても、以下の場合には保証対象外となります。
            1. 1. 故障した本製品をご提出いただけない場合。
            2. 2. ご購入日が確認できる証明書(レシート• 納品書など)をご提示いただけない場合。
            3. 3. レシートまたは保証書の所定事項(製品名、購入日付、その他)の未記入、あるいは改変が行われている場合。
            4. 4. お買い上げ後の輸送、移動時の落下や衝撃等、お取り扱いが適当でないために生じた故障、損傷の場合。
            5. 5. 地震、火災、落雷、風水害、その他の天変地異、公害、異常電圧などの外的要因により故障した場合。
            6. 6. 接続されている他の機器に起因して、本製品に故障、損傷が生じた場合。
            7. 7. 弊社および弊社が指定する機関以外の第三者ならびにお客様による改造、分解、修理により故障した場合。
            8. 8. 本製品のソフトウェア(ファームウェア、ドライバ他)のアッブデート作業によって生じた故障、障害。
            9. 9. 本製品添付のマニュアル、文書、説明ファイルに記載の使用方法、および注意書に反するお取り扱いによって生じた
            10. 故障、損傷の場合。
            11. 10. 弊社が定める機器以外に接続、または組み込んで使用し、故障または破損した場合。
            12. 11. 一般家庭、一般オフィス内で想定される使用環境の範囲を超える温度、湿度、振動等により故障した場合。
            13. 12. その他、無償修理または交換が認められない事由が発見された場合。
          5. 5. 免責
            1. 1. データを取り扱う際にはバックアップを必ず取って下さい。本製品の不具合や故障または使用によって生じた保存データの消失、破損等については一切保証いたしません。
            2. 2. 本製品の故障に起因する派生的、付随的、間接的および精神的損害、逸失利益、ならびにデータ損害の補償等につきましては弊社は一切責任を負いかねます。
            3. 3. 本製品に関して弊社が負う責任は、債務不履行および不法行為その他の理由の如何にかかわらず、本製品の購入代金を限度とします。
            4. 4. 本製品は、監視している画像の表示、録画、再生を目的で作られています。この製品単独で犯罪などを防止するものではありません。弊社はいかなる場合
              弊社はいかなる場合も、販売価格以上の一切の責任を負わないものとします。また、以下に関して一切の責任を負わないものとします。
              1. ① 本製品に関連して直接または間接に発生した、偶発的、特殊、または結果的損害・被害
              2. ② お客様の誤使用や不注意による障害または本製品の破損などの不便・損害・被害
              3. ③ お客様による本製品の分解、修理または改造がされた場合、それに起因するかどうかに関わらず、発生した一切の故障または不具合
              4. ④ 本製品の故障・不具合を含む何らかの理由または原因により、画像が表示・記録などできないことおよび記録した情報が消失したことで被る不便・損害・被害
              5. ⑤ 第三者の機器などと組み合わせたシステムによる不具合、あるいはその結果被る不便・損害・被害
              6. ⑥ お客様による監視画像・記録が何らかの理由により公となり、使用され、その結果生じた、被写体となった個人・団体などによるプライバシー侵害などを理由とする賠償請求、クレームなど
              7. ⑦ 登録した情報内容の何らかの原因(ユーザー名、パスワードなどの認証情報を忘れたことにより本製品を初期化する場合を含む)による消失
              8. ⑧ 動体検知の誤検出、または検出漏れによる不具合、あるいはその結果被る不便・損害・被害
              9. ⑨ 地震、雷及び弊社の責任以外の火災、第三者による行為、その他の事故により生じた損害
            5. 5. 当社のネットワークカメラおよびネットワークレコーダをご使用になるネットワーク回線を、他の目的(一般業務用など)のネットワーク回線と混在してご利用いただくことは、保証いたしません。
            6. 6. その他
              弊社はいかなる場合も、販売価格以上の一切の責任を負わないものとします。また、以下に関して一切の責任を負わないものとします。
              1. 1. レシートまたは納品書の再発行は行いません。
              2. 2. 有償、無償にかかわらず修理により交換された旧部品または旧製品等は返却いたしかねます。
              3. 3. 製品修理にかかる付帯費用(運賃、設置工事費、人件費)については、弊社は一切の費用負担を行いません。また、ご送付いただく際、適切な梱包の上、紛失防止のため受渡の確認できる手段(宅配や簡易書留など)をご利用ください。尚、弊社は運送中の製品の破損、紛失については一切の責任を負いかねます。
              4. 4. 同機種での交換や対応ができない場合は、保証対象製品と同等またはそれ以上の性能を有する他の製品と交換させていただく場合があります。
          6. 7. 有効範囲
            本保証規定に基づく保証は日本国内においてのみ有効です。

          使用上の注意

          • 〈対応ネットワークレコーダー〉
            • ・本製品は、ELECOM 製のSCB シリーズのネットワークカメラに対応しています。
          • 〈本製品について〉
            • ・設置設定後の環境の変化などにより正常な動作が行われない場合があります。
            • ・電源など常時100V が確保できるコンセントを使用してください。
            • ・本製品設置時、他機器など重ね置きなどせず十分なスペースに設置してください。(熱による不具合などの防止の為)
            • ・AC アダプターでご利用いただく場合は、常時100V が確保できるコンセントを使用してください。
            • ・HDD 交換によるデータ消失、不具合など保障はできません。
            • ・高所から落下した場合、破損や故障の原因になります。
          • 〈お手入れ時〉
            • ・お手入れするときは電源をオフにしてください。
            • ・ベンジン・シンナーなどの有機溶剤をかけたり、使用したりしないでください。変色などの原因になります。化学ぞうきんを使用する場合は、その注意書きに従ってください。
          • 〈使用・取り扱いについて〉
            • ・高温・多湿の場所、長時間直射日光の当たる場所での使用・保管は避けてください。また、周辺の温度変化が激しいと内部結露によって誤作動する場合があります。
            • ・通気口をふさいで使用しないでください。故障の原因になります。
            • ・本体は精密な電子機器のため、衝撃や振動の加わる場所、または加わりやすい場所での使用/保管は避けてください。
            • ・ラジオ・テレビ等の近くで使用すると、ノイズを与えることがあります。また、近くにモーター等の強い磁界を発生する装置があるとノイズが入り、誤動作する場合があります。必ず離して使用してください。
            • ・長期間の使用に関して、安全にお使い頂くために専門業者による定期点検をお願いします。長期間使用すると外観上は異状がなくても、使用環境によっては部品が劣化している可能性があり、故障、事故につながることがあります。
            • ・本製品の日本国外での使用は禁じられています。ご利用いただけません。日本国外での使用による結果について弊社は、一切の責任を負いません。
              また本製品について海外での(海外からの)保守、サポートは行っておりません。
            • ・本製品を使用した結果によるお客様のデータの消失、破損など他への影響につきましては、上記にかかわらず責任は負いかねますので、ご了承ください。重要なデータについてはあらかじめバックアップするようにお願いいたします。
            • ・潮風は保証の対象外となります。
            • ・防爆機能はありません。
            • ・本製品の取り扱いは慎重にお願いいたします。落としたり、強い衝撃または振動を与えたりしないでください。破損や故障の原因になります。
            • ・本体に強い衝撃や振動を与えると、破損や故障の原因になります。
            • ・ご利用のネットワーク環境、被写体、アクセス数により、画像更新速度が遅くなることがあります。
            • ・動きの速い物体を写した場合には、画面を横切る物体が斜めに曲がって見えることがあります。
            • ・設置したケーブルは、日光や雨風が直接当たらないようにモールなどで覆ってください。
            • ・カメラの解像度を4 対3 の比率になる設定にした場合、映像は左右方向が圧縮され縦長に表示されます。
          • 〈データの取り扱いについて〉
            • ・外的要因により、まれに録画できなくなる場合が発生します。随時、録画状態の確認をしてください。
            • ・本製品に記録された情報内容と、本製品とともに使用する記憶媒体に記録された情報内容は。「個人情報」に該当する場合がございます。本製品が廃棄、譲渡、修理などで第3 者に渡る場合には、その取り扱いに十分にご注意ください。
            • ・万一、本製品内のデータが消失した場合、データの復旧につきましては、弊社ではいかなる保証もいたしかねます。

          設置上の注意

          • 〈設置場所について〉
            • ・本製品は、屋内専用です。屋外での使用はできません。長時間直射日光の当たるところや、冷房・暖房機の近くには設置しないでください。変形・変色または故障・誤動作の原因となります。また、水滴や水沫のかからない状態で使用してください。
            • ・照明、火災報知機、誘導灯などの既設設備の妨げにならないように設置してください。
            • ・以下のような場所での設置および使用はできません。直射日光の当たる場所/プールなど、薬剤を使用する場所/厨房などの湿気、蒸気、油分の多い場所/溶剤および可燃性雰囲気などの特殊環境の発生する場所/放射線やX線、および強力な電波や磁気の発生する場所/海上や海岸通り、および腐食性ガスが発生する場所/使用温度範囲を超える場所/車両、船舶や工場ライン上などの振動の多い場所(本機は車載用ではありません)/ほこりの多い場所
          • 〈設置作業前の注意〉

            防水対策をする場合は、以下の点にご注意ください。

            • ・当社のネットワークカメラおよびネットワークレコーダをご使用になるネットワーク回線を、他の目的(一般業務用など)のネットワーク回線と混在してご利用いただくことは、保証いたしません。
          • 〈雷に対する保護に関する注意〉
            • ・LAN ケーブルを使って本機をネットワークに接続する場合は、ネットワークが雷の影響を受けないように配線設置してください。
          • 〈電波障害に関する注意〉
            • ・テレビやラジオの送信アンテナ、強い電界や磁界(モーターやトランス、電力線など)の近くでは、映像がゆがんだり、雑音が入ったりすることがあります。
          • 〈時刻設定に関する注意〉
            • ・時刻の設定については、「ユーザーズマニュアル」をお読みください。
          • 〈使用しなくなった際の注意〉
            • ・本製品を使用しなくなった場合は放置せず、必ず撤去してください。

          仕様

          電源 100V AC
          消費電力 最大 約 164.2W
          発熱量 約 591.1kJ/h
          使用温度範囲  -5°C ~ 45°C
          使用湿度範囲 10% ≦ 90% 結露無きこと
          対応録画圧縮方式 H.265、H.264、JPEG
          寸法(幅×奥行×高さ) 380mm × 315mm × 46 mm
          質量(HDD含む) 約 3.8kg
          VCCI Class A
          HDD 2台 (4TB×2) (重複録画のみ対応)
          製品保証期間 1年
          インターフェース|カメラ接続数 16
          インターフェース|カメラPoE電源 1ポートあたり最大 30W最大合計 240W  (対応カメラを16台までどの組み合わせでも使用可能)
          インターフェース|カメラPoEポート数 16
          インターフェース|外部LAN 100BAST-TX / 1000BASE-T
          インターフェース|音声入力 RCAピン×1 35KΩ,2V(P-P)
          インターフェース|音声出力 RCAピン×1 (-10 dBv 600 Ω、不平衡)
          インターフェース|HDMI映像出力 4K (3840x2160) /60Hz, 4K (3840x2160) /30Hz, 1920x1080p /60Hz, 1920x1080p /50Hz, 1600x1200 /60Hz, 1280x1024 /60Hz, 1280x720 /60Hz, 1024x768 /60Hz
          インターフェース|VGA映像出力 1920x1080p /60Hz, 1920x1080p /50Hz, 1600x1200 /60Hz, 1280x1024 /60Hz, 1280x720 /60Hz, 1024x768 /60Hz
          インターフェース|外部機器(アラーム) アラーム入力4ch(無電圧メーク接点入力)、アラーム出力1ch(Max:AC125V/0.3A、DC30V/1A)
          インターフェース|USB フロントパネル USB2.0×1リアパネル USB3.0×1
          インターフェース|SATA SATAインターフェース 2個 (1個当たり最大8TBまで)
          仕様|入力最大バンド幅 160Mbps
          仕様|出力最大バンド幅 320Mbps
          仕様|最大能力 3 x 12MP@15fps, 4 x 4K@30fps, 16 x 1080P@30fps
          仕様|リモートユーザー 最大128
          仕様|ライブ、再生表示 12MP/8MP/6MP/5MP/4MP/3MP/1080p/960p/720p/D1/2CIF/CIF
          仕様|録画可能解像度 12MP/8MP/6MP/5MP/4MP/3MP/1080p/960p/720p/D1/2CIF/CIF
          仕様|同時映像再生 16
          仕様|分割表示 4分割/6分割/8分割/9分割/16分割
          仕様|9:16 縦長表示(Corridor Mode) 3分割/4分割/5分割/7分割/9分割/10分割/12分割/16分割
          対応カメラ SCB-EB2M01,SCB-ED2M01,SCB-EB2M02,SCB-ED2M02,SCB-EF4K03(同時3台まで)ただし表示映像は合計16個を超えないこと

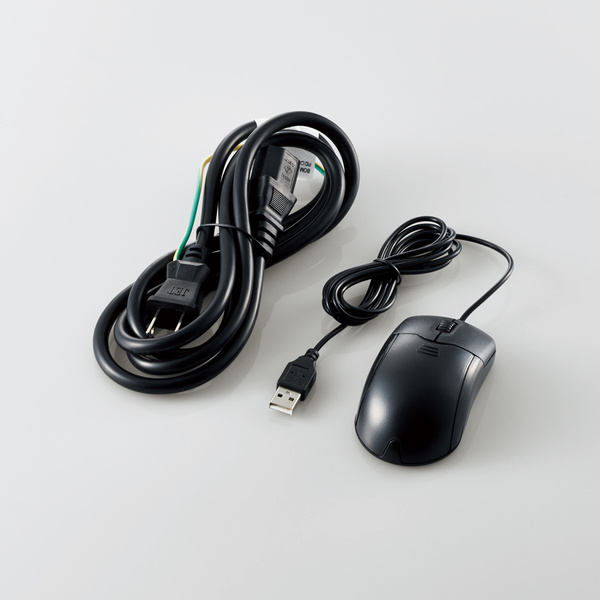

          付属品 セットアップガイド、はじめにお読みください、マウス、電源コード、ゴム足4個
          SkyLink Mobile View 対応機器 iOS 10.3.2 ~ 14.1、iPadOS 13.1.2 ~ 14.1、Android 7.0 ~ 10.0 メモリー1GB 以上の解像度480 × 800 以上の表示ができるスマートフォンまたはタブレット※2022/4/30サポート終了
          設定WebUIの対応OS/ブラウザー Windows 10 (32bit / 64bit) 、Internet Explorer 11(ActiveXを使用)、Microsoft Edge(IEモードを使用)
          対応言語 日本語/英語
          電源タイプ 内蔵電源
          • 仕様は予告なく変更する事がありますので、あらかじめご了承ください。
