型番/JANCD | 特長 | 標準価格 | 備考 |
---|---|---|---|
![]()
SCB-EF4K03
4549550108546
|
全方位 4Kネットワークカメラ | オープン価格 | 在庫限定 |
以前は監視のみの目的だったカメラも、現在では活用範囲が大きく広がり、様々な用途に利用されています。
エレコムのネットワークカメラは全機種PoE受電対応で、専用のレコーダーとLANケーブル1本繋ぐだけで、簡単に設置可能。また、機器の提供はもちろん、設置・工事、アフターサービスまでワンストップでご提供!
設置コストだけではなく、機器の品質や購入後まで安心のカメラシステムです。360度を含む5種のカメラと、チャンネル数で選べる3種のレコーダーから、お客様環境に最適なシステムをご提供!
当社ネットワークレコーダー(SRB-E08/16シリーズ)と繋げば、映像が映り録画が始まる、自動カメラ登録機能対応の全方位 4Kネットワークカメラです。

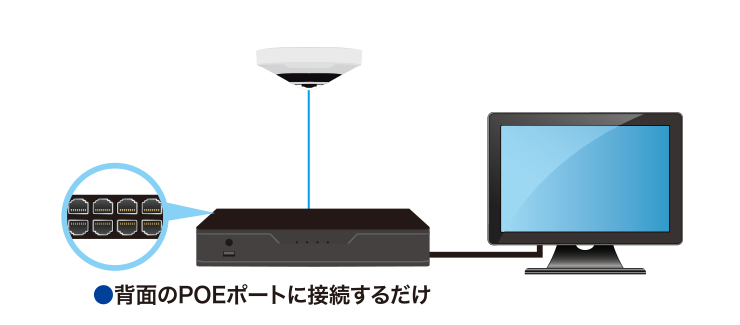

PoE(Power over Ethernet)受電対応なので、電源はレコーダーからLANケーブルで供給されます。電源を敷設しにくい場所にも、設置が可能です。
高画質1200万画素CMOSセンサーを搭載し、最大4000×3000ピクセルの高精細な4K映像を撮影可能です。

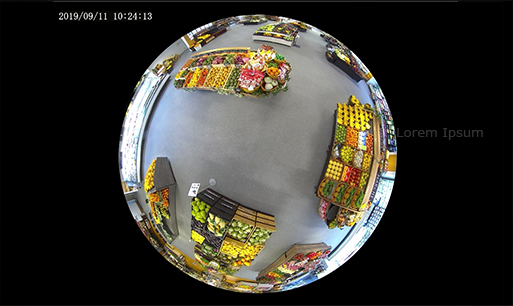

屋内撮影実画像(天井設置・魚眼)

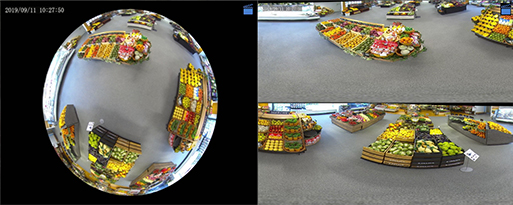

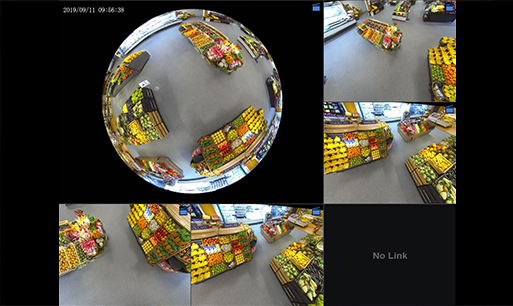

魚眼+パノラマ機能による、4PTZ画像表示

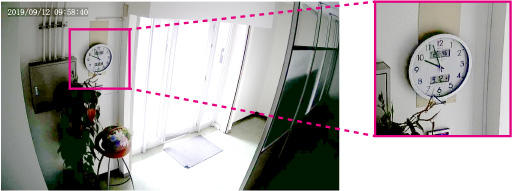

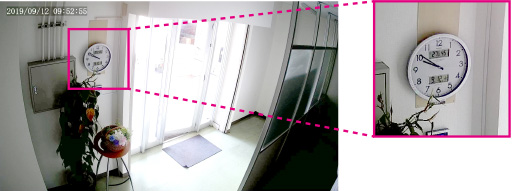

低いビットレートでも高い画質を実現できるH.265に対応し、従来のH.264に比べ同等画質で約2倍の長時間録画が可能です。
※上記写真は実際の撮影画像ではなく説明用のイメージ図です。
モード | |||||
---|---|---|---|---|---|
魚眼モード(初期設定) | 魚眼+4PTZモード | 魚眼+パノラマモード | |||
本製品1台につき、丸い魚眼映像が1つのカメラとして録画されます。 | 本製品1台につき、丸い魚眼映像が1つ、PTZ映像4つの計5台のカメラとして録画されます。 | 本製品1台につき、丸い魚眼映像が1つ、パノラマ映像1つの計2台のカメラとして録画されます。 | |||
![]() |
![]() ![]() ![]() ![]() ![]() |
![]() ![]() |
|||
レコーダー(※) |
SRB-E08S04T201 SRB-E16S04T201 (4TB HDD搭載モデル) |
SRB-E08S04T201 SRB-E16S04T201 (4TB HDD搭載モデル) |
SRB-E08S04T201 SRB-E16S04T201 (4TB HDD搭載モデル) |
||
最大接続 可能台数 |
3台 | 1台 | 1台 | ||
接続台数 | 1台 | 2台 | 3台 | 1台(5カメラ合計) | 1台(2カメラ合計) |
H.264 | 約70日 | 約35日 | 約23日 | 約33日 | 約47日 |
H.265 | 約141日 | 約70日 | 約47日 | 約67日 | 約94日 |
魚眼モード(初期設定) | 魚眼+4PTZモード | 魚眼+パノラマモード | |||
録画設定 | 魚眼カメラ | 魚眼カメラ | PTZカメラ | 魚眼カメラ | パノラマカメラ |
H264 録画設定 |
解像度:4000 * 3000 ビットレートタイプ:CBR ビットレート:5120 kbps フレームレート(fps):15fps |
解像度:2000 * 1500 ビットレートタイプ:CBR ビットレート:2560 kbps フレームレート(fps):15fps |
解像度:1920 * 1080 ビットレートタイプ:CBR ビットレート:2048 kbps フレームレート(fps):15fps |
解像度:2000 * 1500 ビットレートタイプ:CBR ビットレート:2560 kbps フレームレート(fps):15fps |
解像度:4000 * 3000 ビットレートタイプ:CBR ビットレート:5120 kbps フレームレート(fps):15fps |
H265 録画設定 |
解像度:4000 * 3000 ビットレートタイプ:CBR ビットレート:2560 kbps フレームレート(fps):15fps |
解像度:2000 * 1500 ビットレートタイプ:CBR ビットレート:1280 kbps フレームレート(fps):15fps |
解像度:1920 * 1080 ビットレートタイプ:CBR ビットレート:1024 kbps フレームレート(fps):15fps |
解像度:2000 * 1500 ビットレートタイプ:CBR ビットレート:1280 kbps フレームレート(fps):15fps |
解像度:4000 * 3000 ビットレートタイプ:CBR ビットレート:2560 kbps フレームレート(fps):15fps |

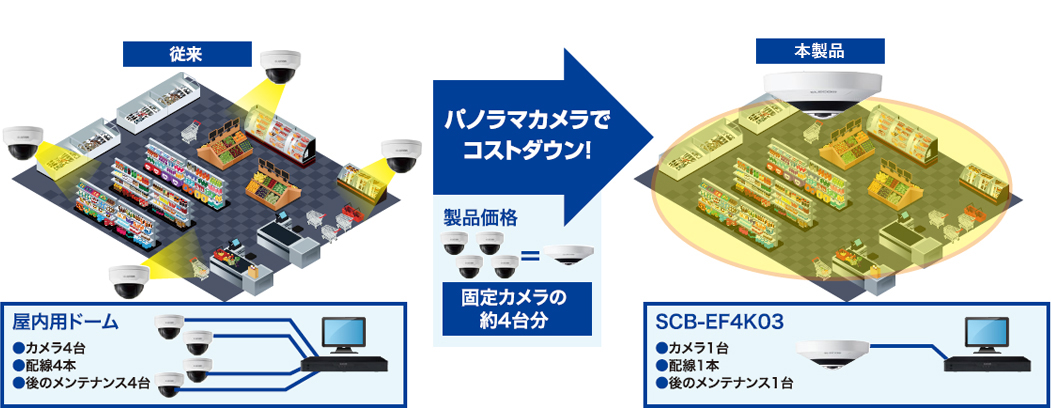

1台のカメラで広範囲の撮影可能なフィッシュアイタイプです。

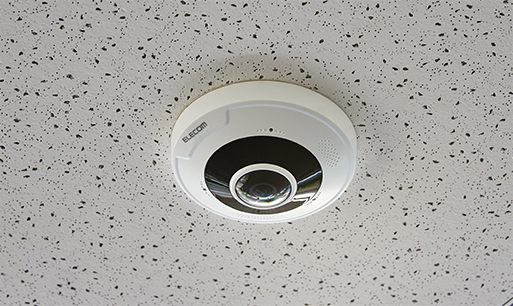

屋内 設置イメージ

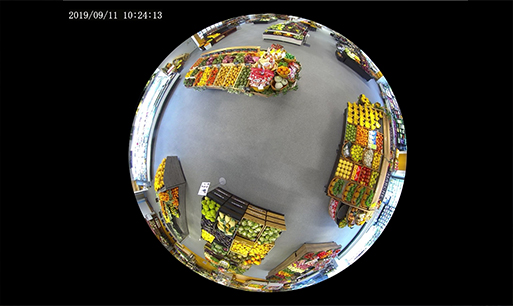

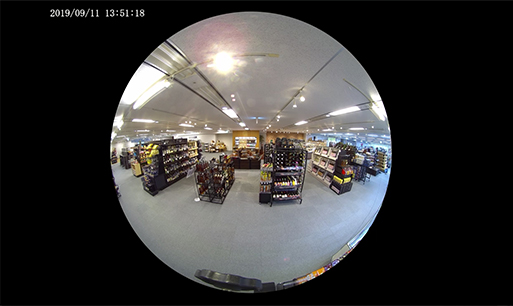

屋内撮影実画像(魚眼)
魚眼カメラが撮影した円形画像をそのまま保存するだけでなく、その画像から切り出し補正を行うことで、4台のPTZカメラ(パン・チルト・ズーム機能を備えたカメラ)のような使用、パノラマ画像の使用ができます。
オリジナル画像(天井設置・魚眼)

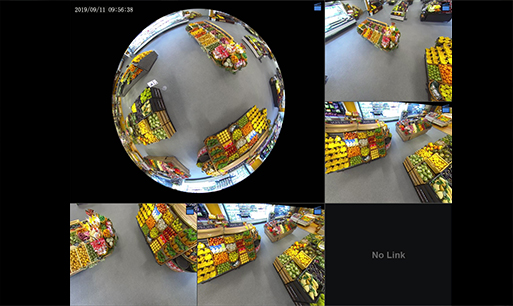

魚眼+4PTZ画像

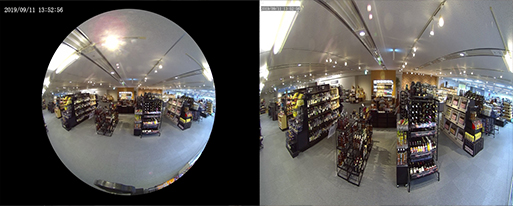

魚眼+パノラマ画像(天井設置時)
魚眼+パノラマ画像(壁面設置時)

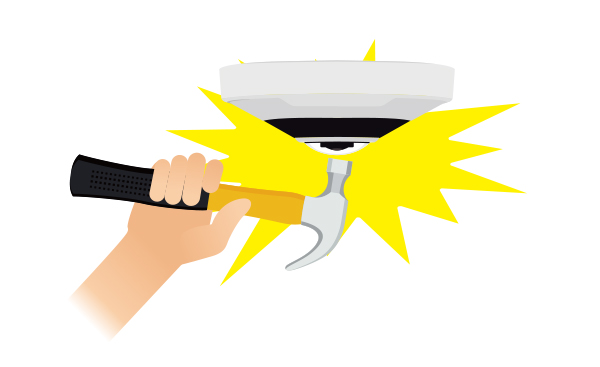

保護等級IK10に適合した耐衝撃性能を備え、優れた防犯性能を有しています。
薄暗い環境でもカラー撮影できる低照度対応です。

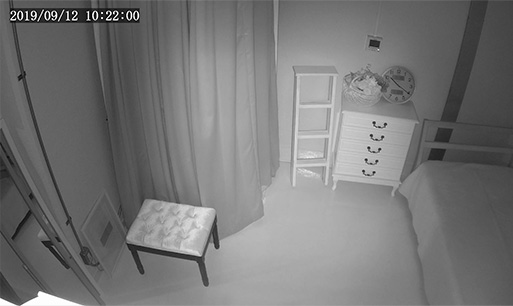

また、カメラレンズの周囲に赤外線LEDを配置し、夜間や暗い場所でも被写体をクリアに撮影できるデイ/ナイトモードを搭載しています。
(0ルクスでも赤外線照射範囲であれば、撮影可能です。
ナイトモード時の赤外線照射距離は約10mで、広範囲の撮影が可能です。デイ/ナイトモードは、周囲の明るさを感知して自動的に切り替わります。
(手動でのON/OFFも可能です。)

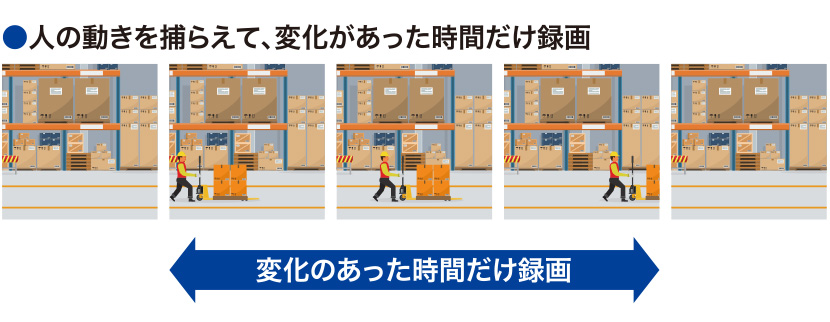

常時録画のほかに、撮影映像に動きがあった場合に自動で録画を開始する動体検知録画に対応しています。

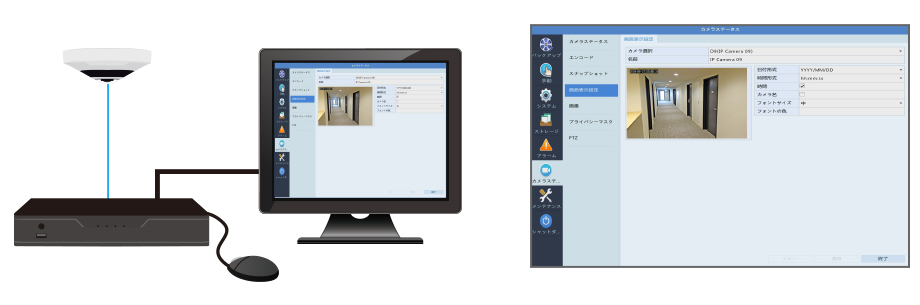

カメラの設定はネットワークレコーダーに繋がるモニター画面からも簡単に変更可能です。
セキュリティが気になるユーザーは、自由にパスワードを変更することが可能です。(ネットワークレコーダーとの接続後に設定が必要になります。)

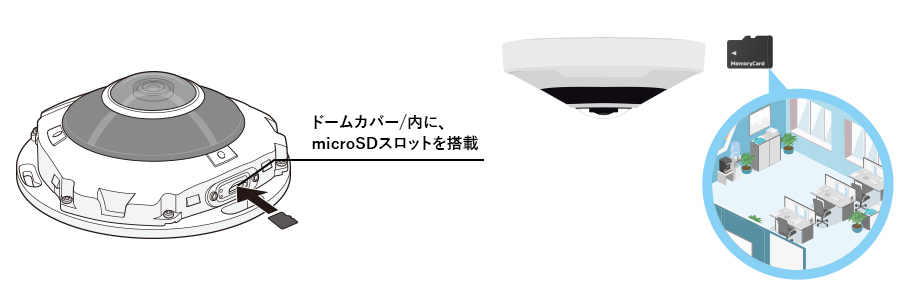

本体にmicroSDカードスロットを搭載し、microSD/microSDHC/microSDXCメモリーカードを挿入することでmicroSDカードに録画映像を保存可能です。
(補助的な録画先としてのみお使いいただけます。)
最長5年までの保守パックをご用意していますので、長期間安心してご利用いただけます。

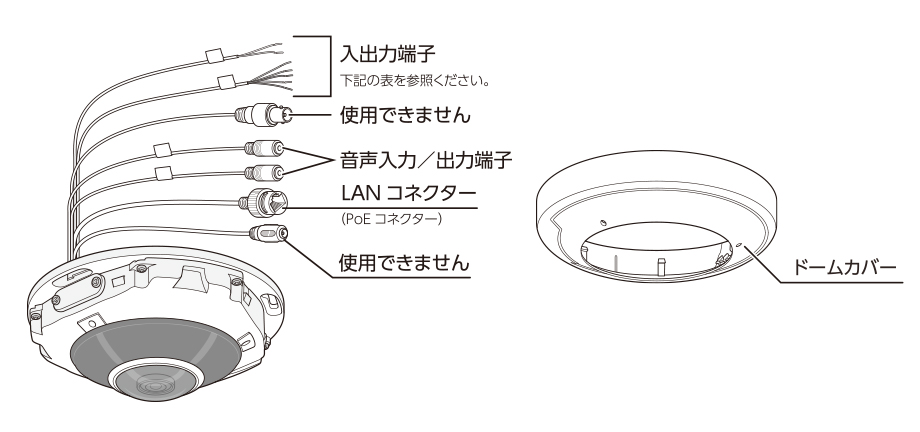

アラーム端子 | グレー | アラーム入力1 |
---|---|---|
黒 |
GND 端子 |
|
紫 | アラーム入力2 | |
オレンジ/白 | アラーム出力+側 | |
オレンジ | アラーム出力-側 | |
RS485端子 | 黄/黒 | 使用できません |
黄 | 使用できません |
販売店発行のレシートまたは納品書に記載されている購入日より1 年間、本製品を本保証規定に従い無償修理をすることを保証いたします。
使用するときは、ネットワークレコーダーと同期をとる設定(ネットワークレコーダーの工場出荷時設定)か、パソコンなどから時刻設定をする必要があります。
防水対策をする場合は、以下の点にご注意ください。
電源 | PoE |
---|---|
消費電力 | 最大 約12.8W |
発熱量 | 約46.0kJ/h |
使用温度範囲 | -30℃ ~+55℃、 -30℃ ~+45℃(赤外線LED点灯時) |
使用湿度範囲 | 10% ~95% 以下で結露無きこと |

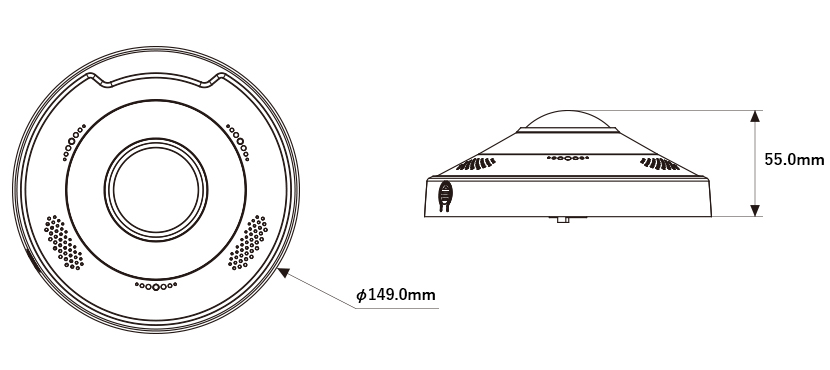

寸法 | (径×高さ)Φ149mm x 55mm |
質量 | 約0.50kg |
VCCI | Class A |
防塵防水 | - |
耐衝撃 | IK10 |
製品保証期間 | 1年 |
カメラ部|撮像素子 | 約 1/2インチ |
カメラ部|有効画素数 | CMOS 12M 画素 |
カメラ部|走査方式 | プログレッシブ |
カメラ部|ビデオコーデック | H.265、H.264、JPEG、MJPEG |
カメラ部|ノイズリダクション | 2D/3D DNR(デジタル ノイズ リダクション) |
カメラ部|S/N | >52dB |
カメラ部|暗部補正 | BLC |
カメラ部|WDR | DWDR(デジタル ワイド ダイナミック レンジ) |
カメラ部|映像モード | 魚眼モード、4PTZモード、パノラマモード |
カメラ部|フレームレート | メインストリーム:15 fps(4000×3000, 3000×3000), 25 fps(2560×2560)サブストリーム:15 fps(2000×1500, 2000×2000), 25 fps(2000×2000) |
カメラ部|シャッター速度 | オート/マニュアル 1 ~ 1/100000 s |
カメラ部|Day/Night切り替え | IRカットフィルターの自動コントロール |
カメラ部|赤外LED照射範囲 | 最大約10m |
カメラ部|デフォグ | デジタルデフォグ機能 |
カメラ部|プライバシーマスク | 最大8エリア |
カメラ部|画面内文字表示 | 最大8エリア |
カメラ部|ROI | 最大8エリア |
カメラ部|動体検知(VMD) | 4エリア |
カメラ部|妨害検知 | 無し |
レンズ部|レンズタイプ | 固定焦点タイプ |
レンズ部|焦点距離 | 1.8mm |
レンズ部|最大口径比 | F2.4 |
レンズ部|フォーカス | 固定 |
レンズ部|画角 | 水平 約180°,垂直 約180° |
オーディオ|内蔵マイク/SP | あり/あり |
オーディオ|I/O | 双方向音声、ノイズ削減機能あり入力インピーダンス35 kΩ; 2 V [p-p]出力インピーダンス600 Ω; 2 V [p-p] |
オーディオ|圧縮方式 | G.711(8KHzサンプリング) |
オーディオ|音声検知機能 | 音声検知 |
オーディオ|ノイズ低減機能 | あり |
外部コントロール|入力 | あり |
外部コントロール|出力 | あり |
外部コントロール|ビデオ | 使用できません |
外部コントロール|ローカル録画機能 | microSD、microSDHC、microSDXCメモリーカード 最大128GB |
ネットワーク|LANインターフェース | 10BASE-T / 100BASE-TX (RJ45) |
ネットワーク|対応プロトコル | IPv4, IGMP, ICMP, ARP, TCP, UDP, DHCP, RTP, RTSP, RTCP, DNS, DDNS, NTP, FTP, UPnP, HTTP, HTTPS, SMTP, SNMP |
ネットワーク|最大接続数 | 最大35 ただし、合計ビットレートが50Mbps未満のこと |
設定WebUIの対応OS/ブラウザー | Windows 10 (32bit / 64bit) Internet Explorer 11(ActiveXを使用) |
対応NVR | エレコム製NVR SRB-E08シリーズ、SRB-E16シリーズ |
対応言語 | 日本語/英語 |

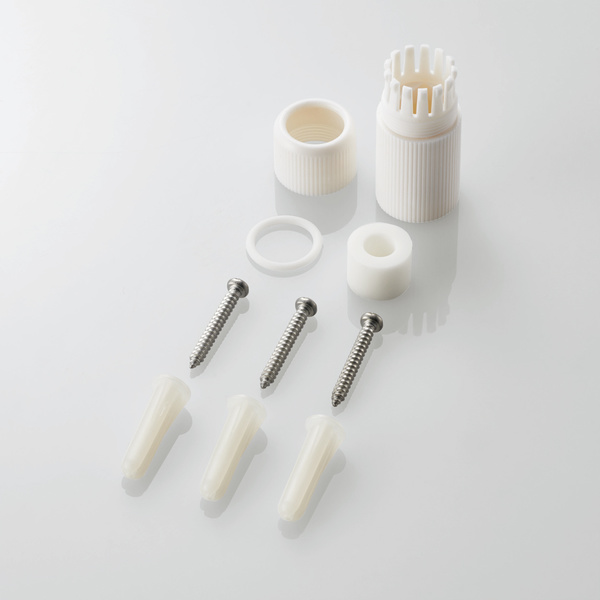

付属品 | 設置用ネジセット、防水対策用部品セット、はじめにお読みください、セットアップガイド、フットプリントシール |
この製品の最新の対応情報はこちら
