部署ごとに分ける

法人様向けアクセスポイントの設定事例をご紹介します。

構成図・条件

構成図

設定条件

レイヤー2スイッチにVLAN設定がされていること。
エレコム レイヤー2 WebスマートギガスイッチEHB-SG2Aシリーズでの設定例は こちら
無線アクセスポイントに基本項目が設定されていること
無線アクセスポイント個別に設定する項目は こちら
無線アクセスポイントを1台、レイヤー2スイッチを1台使用します
※無線アクセスポイントはWAB-I1750-PSを、レイヤー2スイッチはEHB-SG2A24を例に説明します。
VLANを2グループ作成します。
※設定の対象とするポートとSSIDは、環境に応じて読み替えてください。
レイヤー2スイッチ:
VLAN1:タグなしポート1~8、タグ付きポート24、トランクポート9
VLAN2:タグなしポート10~16、タグ付きポート24
無線アクセスポイント:
SSID1:VLAN1へ割り当て
SSID2:VLAN2へ割り当て

対象製品

WAB-I1750-PS
ファームウェアバージョン:Ver.1.4.17
WAB-S1167-PS
ファームウェアバージョン:Ver.1.4.17
WAB-S600-PS(11ac対応ファームウェア適用)
ファームウェアバージョン:Ver.1.0.3

設定の流れ

STEP1

管理画面 > 「無線設定」 > 2.4GHz 基本設定

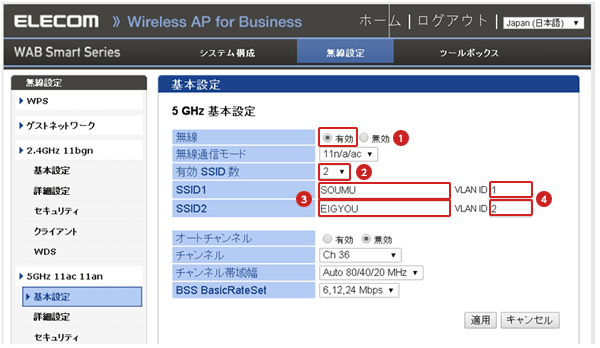

管理画面 > 「無線設定」 > 5GHz 基本設定

  • 各SSIDにVLAN IDを設定します。
    ※ 設定例として、「総務部」を‘SOUMU’、‘営業部’を‘EIGYOU’として、SSIDに対応するVLAN IDを設定しています。
  • 『VLAN設定 - 2.4GHz』
    [有効 SSID 数]で有効にした個数の SSID と VLAN ID を設定します。
  • 有効に設定します。
  • SSIDの数を設定します。
  • SSID名
  • VLANを利用してネットワーク分離を行なうときは、
      各SSIDに対応のVLAN ID を入力します。
      VLAN ID:各SSID に 1~4096 までの整数値を設定します。
  •   ※無線接続のセキュリティに関する項目は こちら

  • 『VLAN設定 - 5GHz』
    [有効 SSID 数]で有効にした個数の SSID と VLAN ID を設定します。
  • 有効に設定します。
  • SSIDの数を設定します。
  • SSID名
  • VLANを利用してネットワーク分離を行なうときは、
      各SSIDに対応のVLAN ID を入力します。
      VLAN ID:各SSID に 1~4096 までの整数値を設定します。
  •   ※無線接続のセキュリティに関する項目は こちら

STEP2

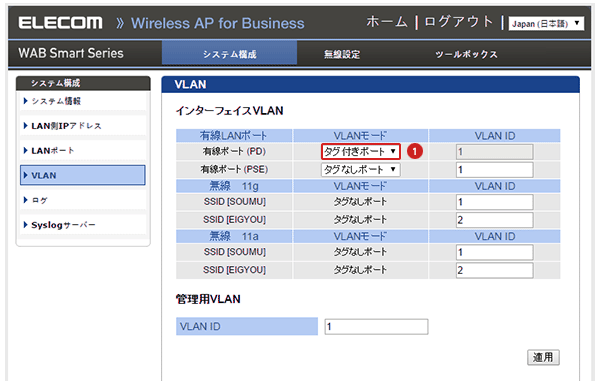

管理画面 > 「システム構成」 > VLAN

  • L2スイッチに接続するポートをタグ付きポートに設定します。
  • タグ付きポートに設定します。

以上で設定は完了です。

解説

設定ファイル

設定例ファイルが【ダウンロード】できます。
※右クリックで対象のファイルを保存してください。

※以下の設定ファイルはサンプルです。
適用すると、スイッチの設定が以下に変更されます。

[レイヤー2スイッチ]

EHB-SG2A24
IPアドレス:192.168.3.254
ログインユーザー名:admin
ログインパスワード:admin
ファームウェアバージョン:Ver. 1.0.1.2_RT6 : 設定ファイル のダウンロード >

[無線アクセスポイント]

WAB-I1750-PS
IPアドレス:192.168.3.1
ログインユーザー名:admin
ログインパスワード:admin
ファームウェアバージョン:Ver.1.4.17 :設定ファイル のダウンロード >
WAB-S1167-PS
IPアドレス:192.168.3.1
ログインユーザー名:admin
ログインパスワード:admin
ファームウェアバージョン:Ver.1.4.17 : 設定ファイル のダウンロード >
WAB-S600-PS(11ac対応ファームウェア適用)
IPアドレス:192.168.3.1
ログインユーザー名:admin
ログインパスワード:admin
ファームウェアバージョン:Ver.1.0.3 : [準備中]

※無線アクセスポイントおよびスイッチの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
※適用前に、かならず、現在の設定を保存してください。
