接続しよう
中継器モードに設定する

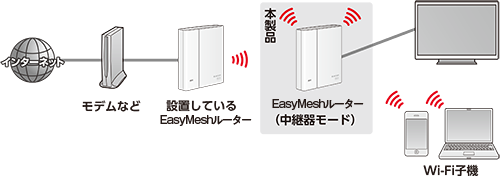

すでに設置している別のEasyMeshルーターの電波を中継して通信範囲をより広くします。
MEMO
- ルーターモードから中継器モードに変更する場合は、INTERNETポートからLANケーブルを外した後、設定を始めてください。
- 中継器モードである本製品へ、もう1台中継器を接続してお使いいただくことはできません。
- 中継器モードである本製品のINTERNET,LANポートを利用し、テレビやレコーダーなどの機器を有線接続することでイーサーネットコンバーターとして利用できます。
・詳しい接続方法は「イーサーネットコンバーターとして利用する」を参照してください。
イーサーネットコンバーターとして利用する
-
ACアダプターをコンセントから抜き、電源を切ります。
-

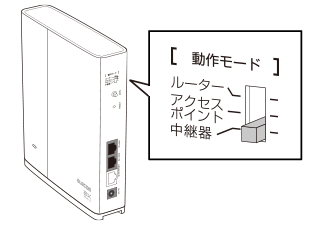

本製品背面の動作モード切り替えスイッチを「中継器」に合わせます。
-
ACアダプターをコンセントにつなぎ、電源を入れます。
Powerランプが黄色に点灯するまでお待ちください。（約2分かかります）※別モードの場合はランプの色が違いますので、１のモードスイッチの位置を確認してください。
2.4GHz/5GHzランプ 消灯 POWERランプ 黄点灯 -

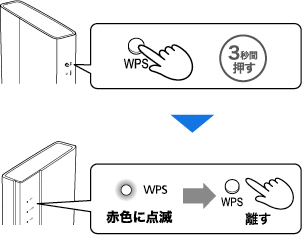

ご利用中のEasyMeshルーターのWPSボタンを3秒間、指で押します。
「WPS」ランプが赤色に点滅を始めたらボタンから指を離します。MEMO
本手順やWPSボタンの位置はEasyMeshルーターの型番（モデル）により異なる場合があります。詳しくはご利用中のEasyMeshルーターのマニュアルをご参照ください。
-
手順2の操作完了から2分以内に、本製品のWPSボタンを3秒間、指で押します。
「WPS」ランプが赤色に点滅を始めたらボタンから指を離します。
-
本製品のランプの状態を確認します。
本製品の「2.4GHz」 または「5GHz」 ランプのどちらかが点灯し、「WPS」ランプが消灯します。（約2分かかります）- 約2分経っても2.4GHz/5GHz ランプが点灯しない場合
- ご利用中のEasyMeshルーターの設置場所に本製品をさらに近づけて、手順1から再度作業を行ってください。
-
本製品の電源をいったん切ります。（ACアダプタ－をコンセントから取り外す）
重要
ご利用中のEasyMeshルーターは、電源を切らないでください。
-

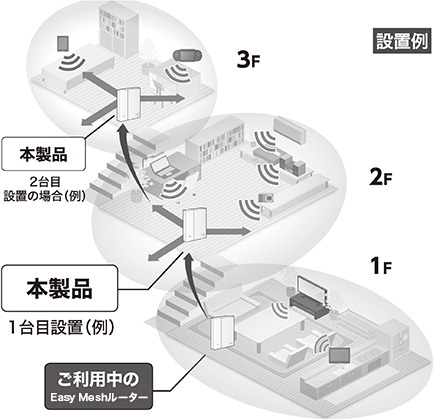

本製品をインターネットにWi-Fi接続したい場所の近くに移動して設置します。
- ＜設置例1＞
- リビングのEasyMeshルーターから子供部屋に電波が届かない場合
リビングと子供部屋の中間付近に設置
- ＜設置例2＞
- 1階のEasyMeshルーターから2階の書斎に電波が届かない場合
1階と2階につながる階段付近に設置
- ＜設置例3＞
- リビングのEasyMeshルーターからお風呂場に電波が届かない場合
お風呂場の近くに設置
※本製品は防水仕様ではありません。水が掛からない場所に設置してください。
- ＜設置例4＞
- 2階の本製品から3階の寝室に電波が届かない場合
2階と3階につながる階段付近に2台目の本製品を設置
-

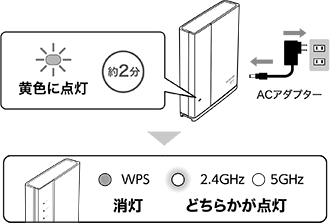

本製品の電源を入れます。
ACアダプターをコンセントにつなぎ、電源を入れます。
正面にあるPOWER ランプが黄色に点灯します。
（約2 分かかります）
POWER ランプ黄点灯から約1分後、本製品の「2.4GHz」
または「5GHz」ランプのどちらかが点灯し、「WPS」ランプが消灯します。
「2.4GHz」または「5GHz」ランプの色で接続状況をご確認ください。
表はスクロールでご覧いただけます
緑点灯 ○ 本製品が最も効果的な場所に設置されています。 黄点灯 △ EasyMeshルーターと本製品の距離が近すぎます。
ランプが緑点灯になる場所まで本製品を離してください。赤点灯 × EasyMeshルーターと本製品の距離が離れすぎています。
ランプが緑点灯になる場所まで本製品を近づけてください。消灯 圏外 EasyMeshルーターと本製品が接続できていません。
本製品をよりEasyMeshルーターに近い場所に移動してください。- POWERランプ黄点灯から約１分経っても、2.4GHz/5GHzランプが点灯しない場合
- ご利用中のEasyMeshルーターから電波を受信できていない可能性があります。
→ EasyMeshルーターにさらに近づけるなど本製品の設置場所を調整してください。
→ テレビなど、ノイズの発生する可能性がある機器から、本製品を離して設置してください
-
本製品の近くでインターネットに接続します。
Wi-Fi接続した端末から、Webブラウザーを起動し、インターネットに接続します。
（例として https://www.elecom.co.jp/）
※ WebブラウザーはGoogle Chromeなど。
以上で、本製品のセットアップは完了です。- ホームページが表示されない場合
- ご利用中のEasyMeshルーターがインターネットに接続されていない可能性があります。
