各機能の設定方法

EasyMesh ™機能を使用する

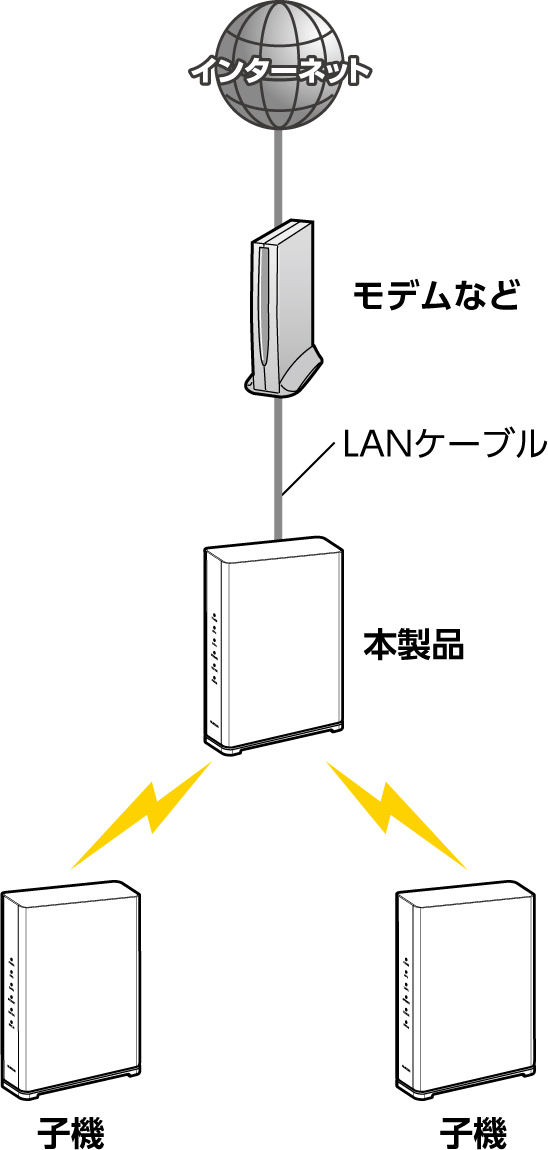

接続図

EasyMesh ルーターと本製品を以下のように無線接続します。

MEMO

  • 1台のEasyMeshルーターに繋がる本製品の接続推奨台数は6台までとなります。
  • 7台以上接続の場合、ご使用の環境により通信が不安定となる場合がございます。

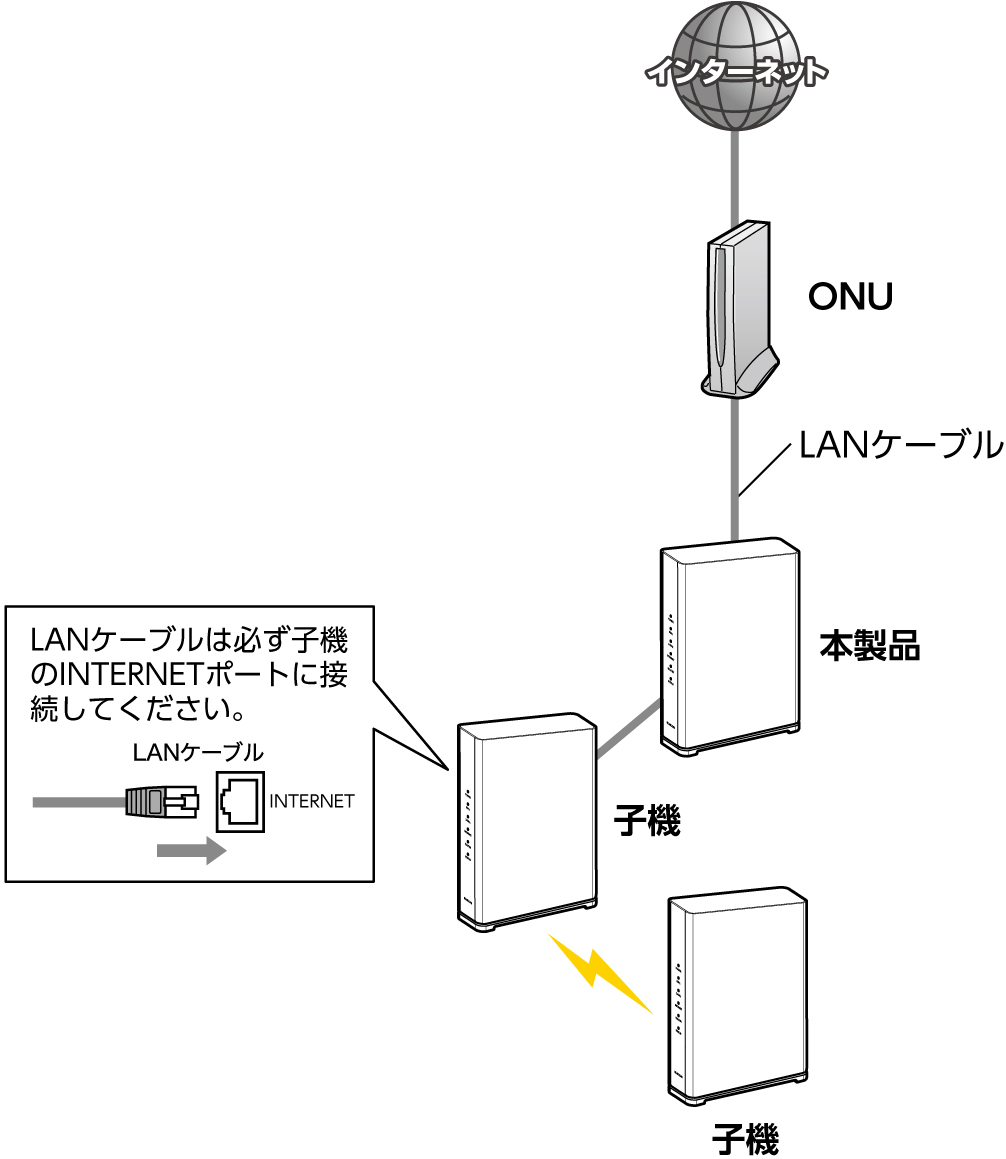

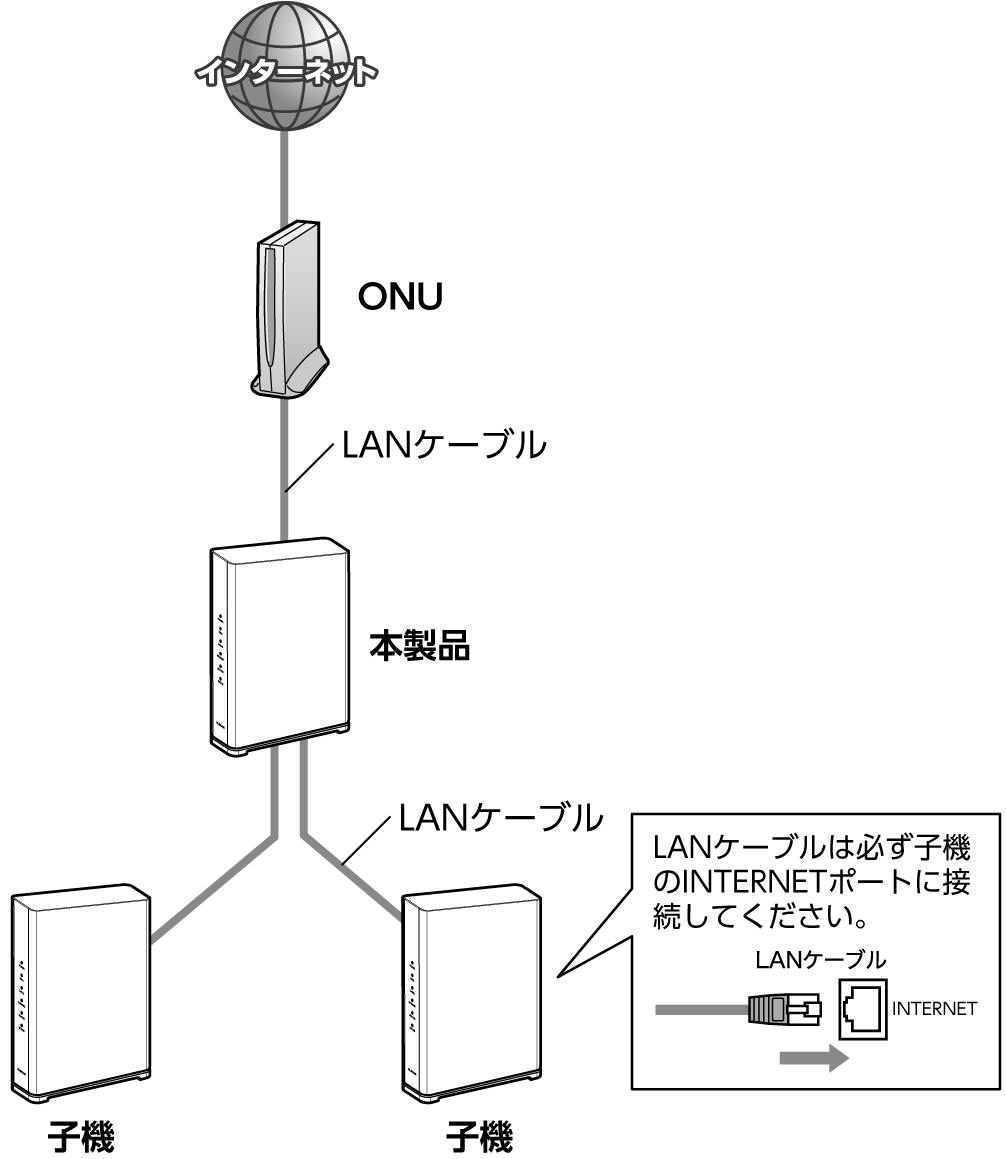

EasyMesh 接続する場合の例

注意

EasyMeshを設定する前にご確認ください
● 本項では本製品を2台以上使用した場合の説明です。
EasyMeshルーターを親機または子機として説明します。
● 本設定の前に親機は初期設定を終わらせて、インターネットにつながることを確認してください。
● 親機、子機の動作モードスイッチが「オート」または「AP」であることをご確認ください。
● 親機の初期設定完了後、以下の設定をご確認ください。
①「設定画面の開き方」を参照して、本製品の設定画面にログインしてください。
②「オンラインバージョンアップ(自動)」を参照して、本製品のファームウェアを最新にアップデートしてください。
③「Wi-Fi設定-EasyMesh」を参照し、EasyMesh 機能を有効にしてください。

Step1 本製品の準備をしよう

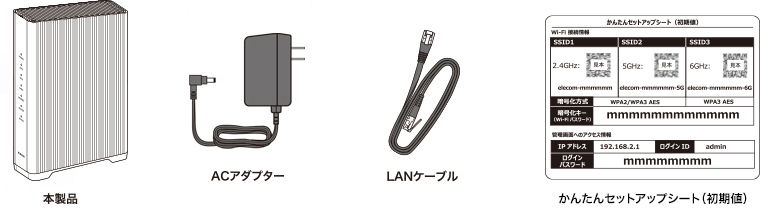

  1. 中身を確認します。

  2. インターネットの接続について、以下の点を確認します。

    • お客様とプロバイダーとの間で契約が結ばれており、インターネット回線が開通していることが使用条件となります。
    • お使いのWi-Fi ルーターの近くで、スマートフォンやパソコン等お手持ちの端末をインターネットに接続できている状態であることをご確認ください。

Step2 本製品とEasyMeshルーターを接続しよう

本製品とEasyMesh ルーターを接続することで、より広範囲に電波が届くようになります。

注意

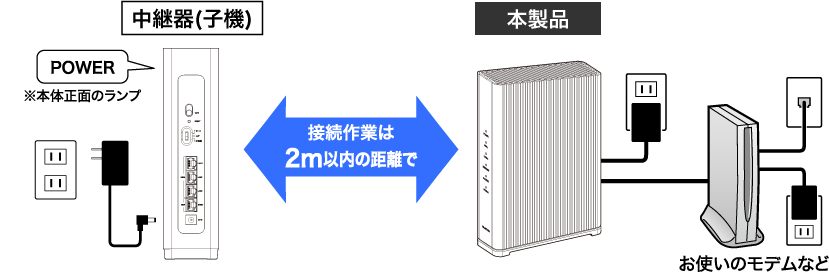

Step2の作業は、本製品とEasyMeshルーターを2m以内で接続作業を行った後、使いたい場所へ中継器となるEasyMeshルーターを移動してください。

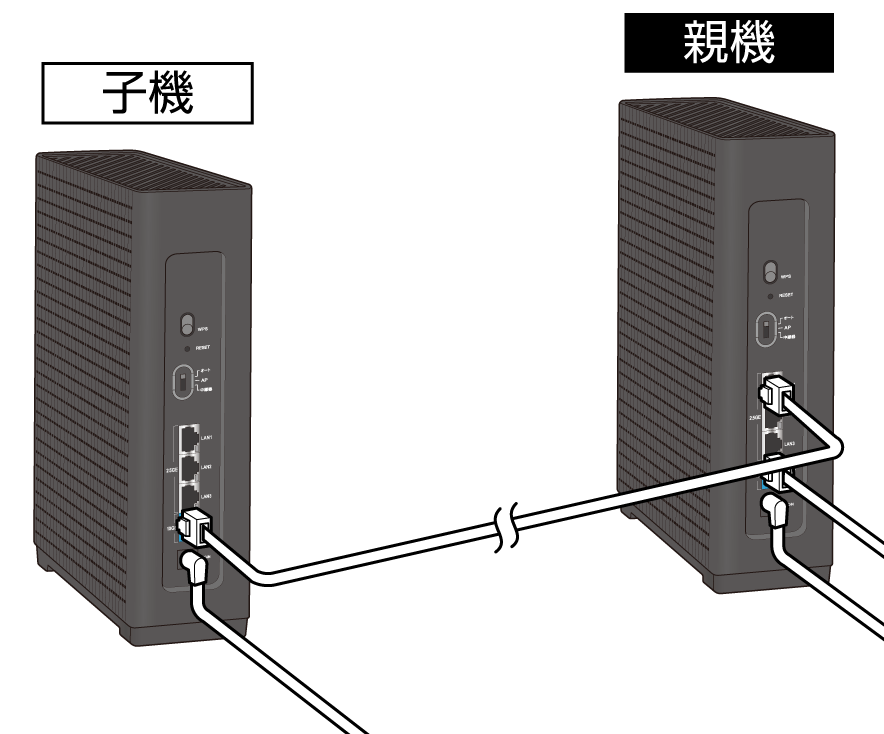

設置図

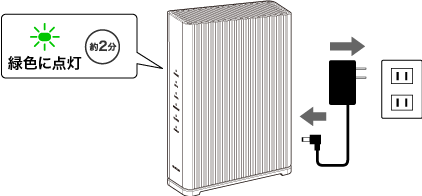

  1. 本製品の電源を入れる。
    本製品にACアダプターをつなぎ、コンセントに接続します。
    正面にあるPOWERランプが緑色に点灯します。(約2分かかります)

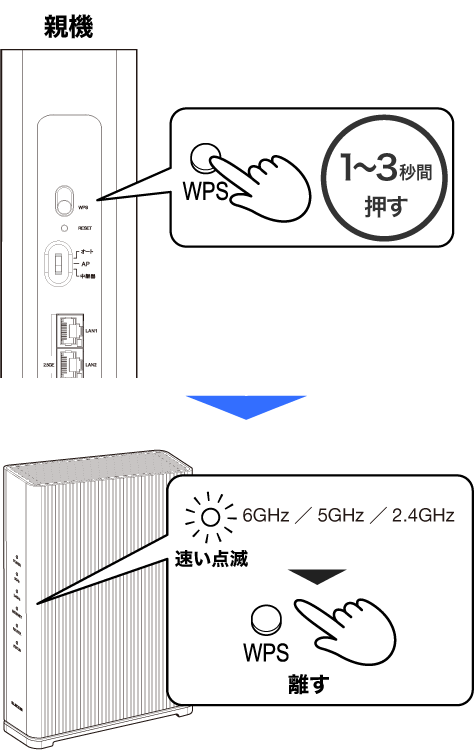

  2. 親機のWPS ボタンを1 ~ 3 秒長押しし、正面の6GHz/5GHz/2.4GHz ランプが速い点滅を始めたら手を離します。

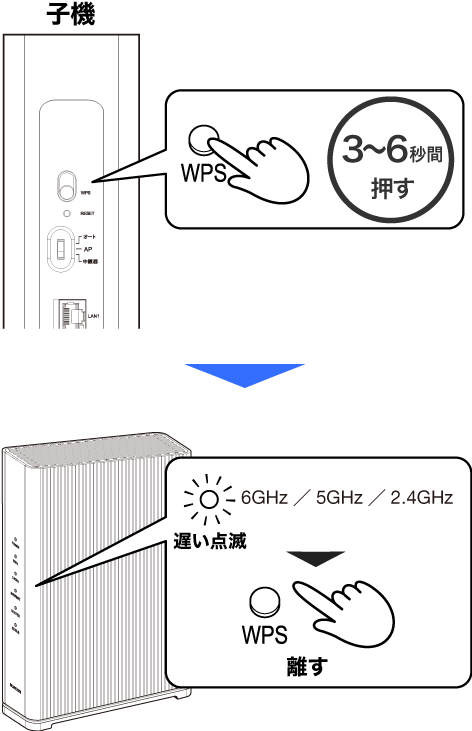

  3. 手順2 の操作完了から2 分以内に、子機のWPS ボタンを3 ~ 6 秒間長押しし、正面の6GHz/5GHz/2.4GHz ランプが遅い点滅を始めたら手を離します。

  4. 本製品のランプの状態を確認します。
    親機、子機ともに6GHz/5GHz/2.4GHz ランプが点灯したら、接続の完了です。(約2 分かかります)

    約2分経っても2.4GHz/5GHz ランプが点灯しない場合
    親機と子機をさらに近づけて、手順1 から再度作業を行ってください。
  5. 子機の電源をいったん切ります。(AC アダプターをコンセントから取り外す)

    注意

    親機の電源は切らないでください。

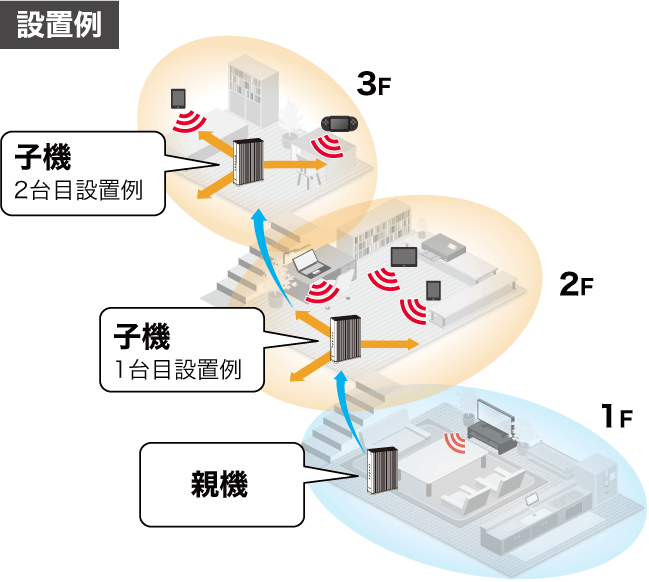

Step3 本製品を使いたい場所に移動して設置しよう

Step2 で親機と子機がつながったら、子機をインターネットにWi-Fi 接続したい場所の近くに移動します。

<設置例1>
リビングの親機から子供部屋に電波が届かない場合
リビングと子供部屋の中間付近に設置
<設置例2>
1 階の親機から2 階の書斎に電波が届かない場合
1 階と2 階につながる階段付近に設置
<設置例3>
リビングの親機からお風呂場に電波が届かない場合
お風呂場の近くに設置
※本製品は防水仕様ではありません。水が掛からない場所に設置してください。
<設置例4>
2 階の子機から3 階の寝室に電波が届かない場合
2 階と3 階につながる階段付近に2 台目の本製品を設置

  1. 子機を使いたい場所に移動し、電源を入れます。

    子機にAC アダプターをつなぎ、電源を入れます。
    正面にあるPOWER ランプが緑色に点灯します。(約2 分かかります)

  2. 本製品の近くでインターネットに接続します。

    Wi-Fi 接続した端末から、Web ブラウザーを起動し、インターネットに接続します。
    (例としてhttps://www.elecom.co.jp/
    ※ Web ブラウザーはGoogle Chrome など。
    以上で、本製品のセットアップは完了です。
