Kompatibles Modell: M-IT10UR, M-IT11UR

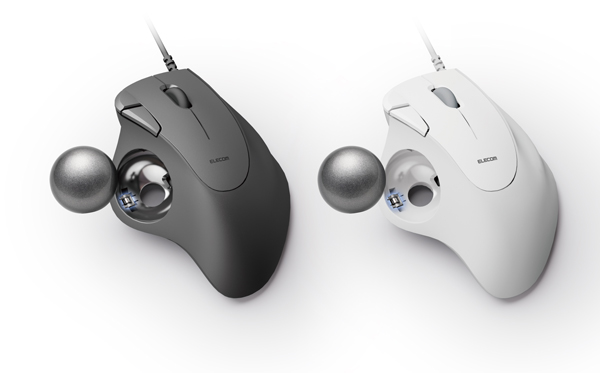

Trackball
① Linke Taste
Für einen Linksklick am PC.
② Rechte Taste
Für einen Rechtsklick am PC.
③ Rad
Zum Bedienen Ihres PC, können Sie den Trackball vorwärts und rückwärts bewegen oder wie eine Taste anklicken.
④ „Zurück“-Taste
Führt die Funktion „Zurück“ im Webbrowser aus.
⑤ „Vorwärts“-Taste
Führt die Funktion „Vorwärts“ im Webbrowser aus.
Sie müssen die „ELECOM Mouse Assistant Mac Version“ von unserer Website installieren, um die Tasten „Zurück“ und „Vorwärts“ auf dem Mac zu verwenden. Siehe „ELECOM Mouse Assistant installieren“.
⑥ Ball (36 mm)
Mit den Fingerspitzen drehen, um den Cursor zu bewegen.
Separat erhältlicher Ball
⑦ Halterungsteile (Halterung)
Halten den Ball.
Halterungsteile sind Verbrauchsartikel. Kompatible Halterungsteile können separat erworben werden, um vorhandene Halterungsteile zu ersetzen.
Optionale Teile
⑧ Optischer Sensor (unter dem Ball)
Dieser Sensor erkennt die Trackball-Bewegungen, wenn die Trackball bewegt wird.
⑨ Loch zum Entfernen des Balls
Schieben Sie den Ball von hier aus heraus, um die Halterungsteile im Gehäuse zu reinigen.
* Für Einzelheiten, siehe „Reinigen des Trackballs“.
⑩ USB-Steckverbinder (Stecker)
Wird an den USB-A-Anschluss des PC angeschlossen.
Entnahmewerkzeug
* Für Einzelheiten, siehe „Austausch von Halterungsteilen“.
Verbindung mit dem PC
1) Starten Sie einen PC.
Bitte warten Sie, bis Ihr PC hochgefahren ist und sich bedienen lässt.
2) Stecken Sie den USB-Stecker in den USB-A-Anschluss des PC.
Sie können einen beliebigen USB-A-Anschluss verwenden.
Entfernen des Trackballs
Dieses Produkt unterstützt Hot-Plugging. Der Trackball kann entfernt werden, während Ihr PC in Betrieb ist.
3) Der Treiber wird automatisch installiert, und der Trackball kann verwendet werden.
Nun können Sie den Trackball verwenden.
Wenn Sie den „ELECOM Mouse Assistant“ von unserer Website herunterladen und installieren, können Sie Funktionen wie die Tastenzuweisung und den Präsentationsmodus nutzen. Fahren Sie bitte mit „ELECOM Mouse Assistant installieren“ fort.
So ändern Sie die Mauszeigergeschwindigkeit
Die Geschwindigkeit, mit der sich der Mauszeiger auf dem PC bewegt, kann geändert werden, wenn sich der Mauszeiger zu schnell oder zu langsam bewegt.
■ Für Windows 11
1) Klicken Sie unten auf dem Bildschirm auf „Start“ und dann auf „Einstellungen“.
Die Seite mit den „Einstellungen“ wird angezeigt.

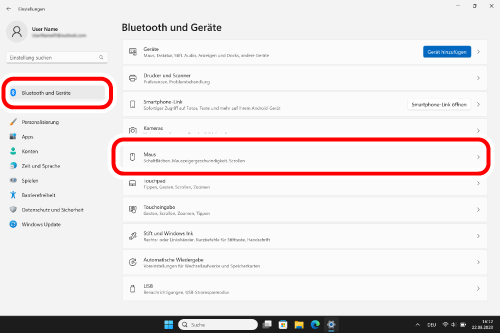

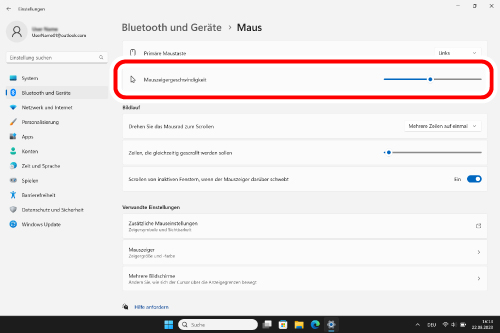

2) Klicken Sie auf „Bluetooth und Geräte“ und danach auf „Maus“.
3) Mit dem Schieberegler „Mauszeigergeschwindigkeit“ können Sie die Geschwindigkeit der Maus einstellen.
■ Für Windows 10
1) Öffnen Sie die Eigenschaften der „Maus“.
Klicken Sie im Startmenü auf das Symbol „Einstellungen“, wählen Sie „Geräte“ → „Maus“ und klicken Sie dann auf „Weitere Mausoptionen“ unter „Verwandte Einstellungen“.

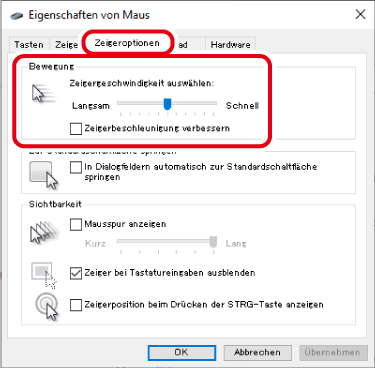

2) Wählen Sie die Registerkarte „Zeigeroptionen“.
3) Mit dem Schieberegler „Zeigergeschwindigkeit auswählen“ können Sie die Geschwindigkeit der Mauszeigerbewegung einstellen.
Anzahl der Zeilen, die pro Radumdrehung durchlaufen werden, ändern
■ Für Windows 11
1) Klicken Sie unten auf dem Bildschirm auf „Start“ und dann auf „Einstellungen“.
Die Seite mit den „Einstellungen“ wird angezeigt.
2) Klicken Sie auf „Bluetooth und Geräte“ und danach auf „Maus“.

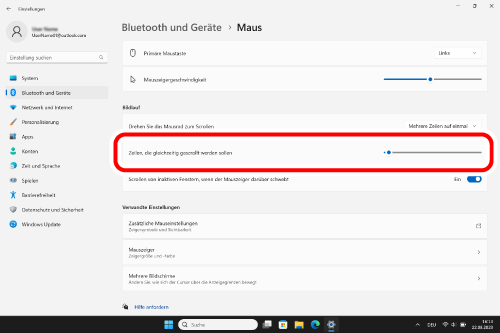

3) Stellen Sie den Schieberegler „Zeilen, die gleichzeitig gescrollt werden sollen“ ein, um die Anzahl der Zeilen pro Bildlauf einzustellen.
■ Für Windows 10
1) Öffnen Sie die Eigenschaften der „Maus“.
Klicken Sie im Startmenü auf das Symbol „Einstellungen“, wählen Sie „Geräte“ → „Maus“ und klicken Sie dann auf „Weitere Mausoptionen“ unter „Verwandte Einstellungen“.

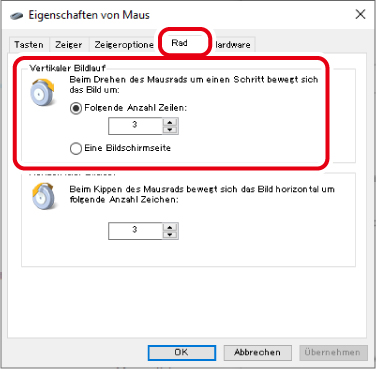

2) Wählen Sie die Registerkarte „Rad“.
3) Ändern Sie den Wert von „Folgende Anzahl Zeilen“ unter „Beim Drehen des Mausrads um einen Schritt bewegt sich das Bild um“.
Verbindung mit dem PC
1) Starten Sie einen PC.
Bitte warten Sie, bis Ihr PC hochgefahren ist und sich bedienen lässt.
2) Stecken Sie den USB-Stecker in den USB-A-Anschluss des PC.
Sie können einen beliebigen USB-A-Anschluss verwenden.
Entfernen des Trackballs
Dieses Produkt unterstützt Hot-Plugging. Der Trackball kann entfernt werden, während Ihr PC in Betrieb ist.
3) Der Treiber wird automatisch installiert, und der Trackball kann verwendet werden.
Nun können Sie den Trackball verwenden.
Wenn Sie den „ELECOM Mouse Assistant“ von unserer Website herunterladen und installieren, können Sie Funktionen wie die Tastenzuweisung und den Präsentationsmodus nutzen. Fahren Sie bitte mit „ELECOM Mouse Assistant installieren“ fort.
So ändern Sie die Mauszeigergeschwindigkeit
Die Geschwindigkeit, mit der sich der Mauszeiger auf dem PC bewegt, kann geändert werden, wenn sich der Mauszeiger zu schnell oder zu langsam bewegt.

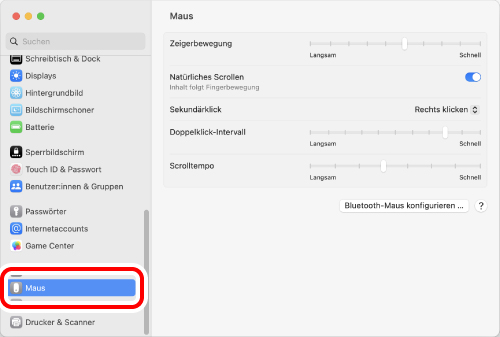

1) Klicken Sie unter „Systemeinstellungen“ auf „Maus“.
Die Seite mit den Einstellungen für die „Maus“ wird geladen.

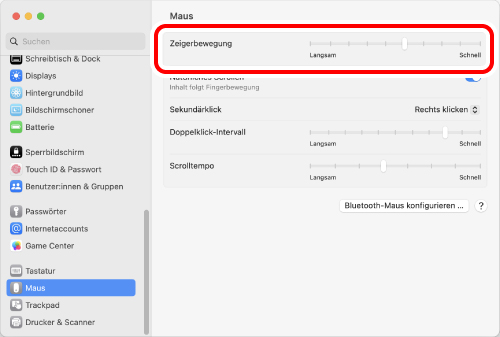

2) Mit dem Schieberegler „Zeigerbewegung“ können Sie die Geschwindigkeit des Mauszeigers einstellen.
Wenn Sie die Option „Natürliches Scrollen“ deaktivieren, wird die Bildlaufrichtung umgedreht.
Verbindung mit dem PC
1) Starten Sie einen PC.
Bitte warten Sie, bis Ihr PC hochgefahren ist und sich bedienen lässt.
2) Stecken Sie den USB-Stecker in den USB-A-Anschluss des PC.
Sie können einen beliebigen USB-A-Anschluss verwenden.
Entfernen des Trackballs
Dieses Produkt unterstützt Hot-Plugging. Der Trackball kann entfernt werden, während Ihr PC in Betrieb ist.
3) Der Treiber wird automatisch installiert, und der Trackball kann verwendet werden.
Sie können dieses Produkt nun verwenden.
So ändern Sie die Mauszeigergeschwindigkeit
Die Geschwindigkeit, mit der sich der Mauszeiger auf dem PC bewegt, kann geändert werden, wenn sich der Mauszeiger zu schnell oder zu langsam bewegt.

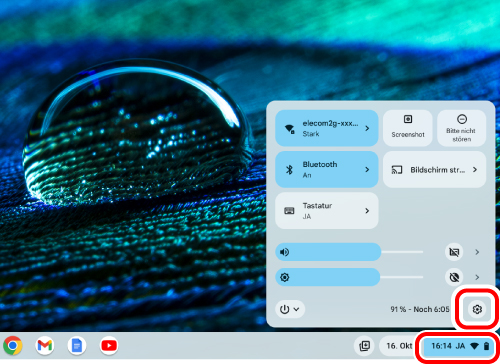

1) Klicken Sie auf das Batteriesymbol unten rechts.
2) Klicken Sie auf
(Einstellungen) in den Schnelleinstellungen.
Die Seite mit den Einstellungen wird angezeigt.

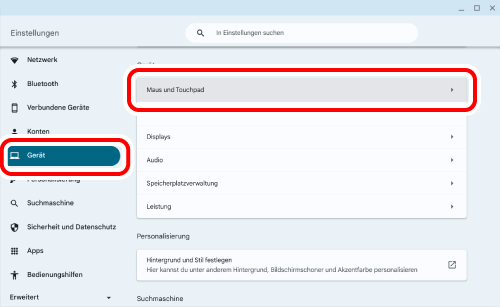

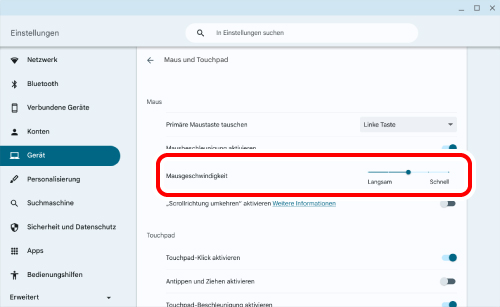

3) Klicken Sie auf „Maus und Touchpad“ unter „Gerät“.
4) Mit dem Schieberegler „Mausgeschwindigkeit“ können Sie die Geschwindigkeit des Mauszeigers einstellen.
1) Verwenden Sie einen Finger (oder einen Stift), um den Ball an der Unterseite herauszudrücken.
2) Verwenden Sie ein Wattestäbchen oder etwas Ähnliches, um den Staub zu entfernen, der sich auf den Kontaktflächen der drei Halterungsteile angesammelt hat.
Achten Sie beim Reinigen um den optischen Sensor herum darauf, dass der Sensor nicht beschädigt wird.
3) Wischen Sie den Schmutz auf dem Ball vorsichtig mit einem Papiertuch ab.
Verwenden Sie zum Reinigen des Balls keinen Alkohol, keine Reinigungstücher oder ähnliche Hilfsmittel.
Durch die Reinigung wird die zuvor aufgetragene Ölschicht auf der Balloberfläche entfernt und der Ball funktioniert nicht mehr einwandfrei.
4) Setzen Sie den Ball in das Trackball-Gehäuse ein.
Eine unzureichende Ölschicht auf der Balloberfläche kann dazu führen, dass der Ball nicht mehr einwandfrei funktioniert.
Wenn der Ball schlecht zu funktionieren scheint, reiben Sie ihn etwa 30 Sekunden lang in Ihrer Hand.
Das Öl Ihrer Hand verbessert die Funktionsweise des Balls.
Achten Sie beim Austauschen der Halterungsteile darauf, dass der Sensor nicht beschädigt wird.
1) Verwenden Sie einen Finger (oder einen Stift), um den Ball an der Unterseite herauszudrücken.
2) Halten Sie das mitgelieferte Entnahmewerkzeug mit den Fingern fest und drücken Sie es in die Kerbe an den Seiten des Halterungsteils, bis es hörbar einrastet.
3) Ziehen Sie kräftig am Entnahmewerkzeug, um das Halterungsteil zu entfernen.
4) Setzen Sie das Ersatz-Halterungsteil in die innere Raste ein.
5) Drücken Sie das Halterungsteil mit dem Finger hinein, bis es hörbar einrastet.
6) Setzen Sie den Ball in das Trackball-Gehäuse ein.
Versuchen Sie Folgendes, wenn den Trackball nicht ordnungsgemäß funktioniert.
① Bitte starten Sie das angeschlossene Gerät erneut.
Dieses Produkt kann je nach Zustand des angeschlossenen Geräts instabil werden. Bitte starten Sie das angeschlossene Gerät erneut.
② Bitte deinstallieren Sie Maustreiber und Konfigurationsdienstprogramme für angeschlossene Geräte, die nicht zu diesem Produkt gehören.
Wenn Sie für den Trackball, den Sie vor diesem Produkt benutzt haben, den Originaltreiber oder das Konfigurationsprogramm des Herstellers verwendet haben, dann diese bitte vorher deinstallieren.
Wenn Treiber von Drittanbietern installiert sind, funktioniert dieses Produkt möglicherweise nicht richtig.
Anweisungen zur Deinstallation finden Sie in der Bedienungsanleitung für die Maus, die Sie bisher verwendet haben.
③ Aktualisieren Sie das Betriebssystem des angeschlossenen Geräts auf die neueste Version.
Wenn die Betriebssystemversion des angeschlossenen Geräts veraltet ist, kann die Trackball instabil werden. Bitte aktualisieren Sie auf die neueste Version.
④ Überprüfen Sie die Energiespareinstellungen des angeschlossenen Geräts. (Bei Verwendung eines Windows®-PC)
Bei Windows wird die Stromversorgung des über USB angeschlossenen Geräts automatisch ausgeschaltet, um den Stromverbrauch des PC zu senken.
Sie können die Einstellungen auf folgende Weise ändern:
Für Windows 11

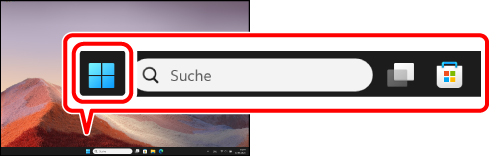

1) Klicken Sie auf die Schaltfläche „Start“ am unteren Rand des Bildschirms.

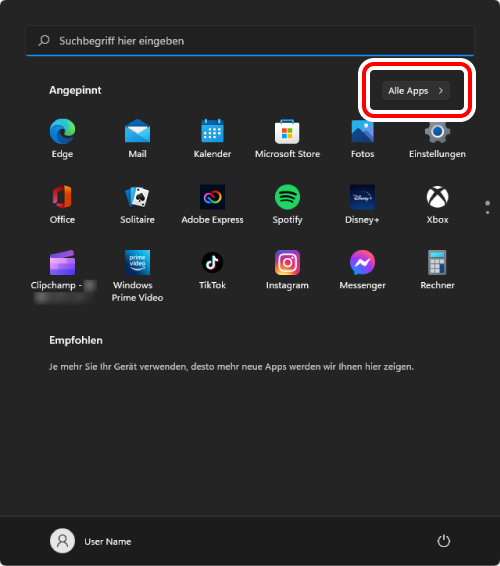

2) Klicken Sie auf „Alle Apps“.

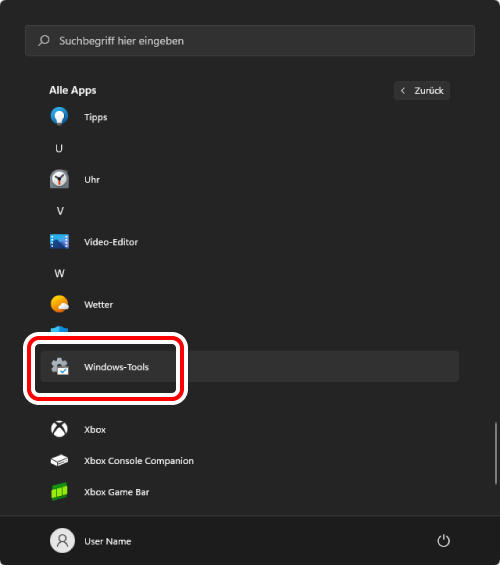

3) Klicken Sie auf „Windows Tools“.

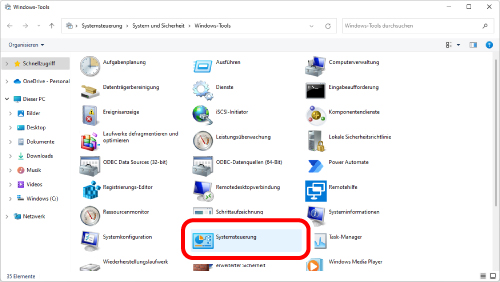

Der Bildschirm „Windows Tools“ wird angezeigt.
4) Doppelklicken Sie auf „Systemsteuerung“.

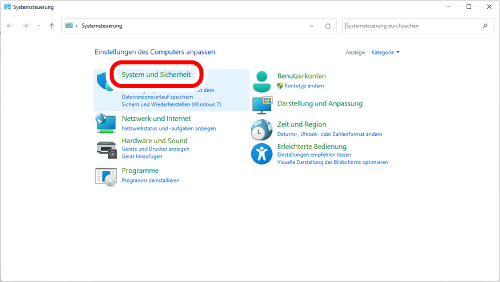

5) Klicken Sie auf „System und Sicherheit“.

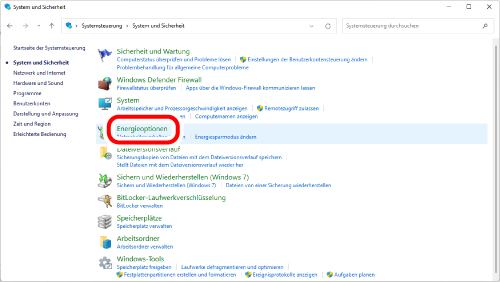

6) Klicken Sie auf „Energieoptionen“.

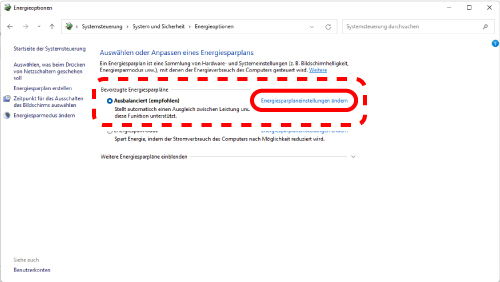

7) Klicken Sie auf „Energiesparplaneinstellungen ändern“ rechts neben dem unter „Energieplan“ ausgewählten Element.

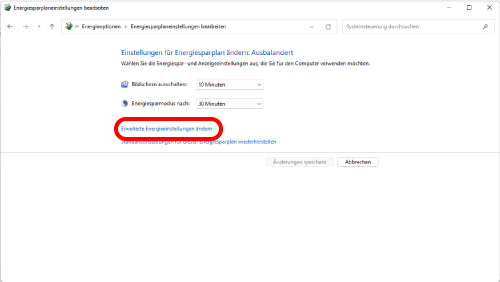

8) Klicken Sie auf dem Bildschirm „Energiesparplaneinstellungen bearbeiten“ auf „Erweiterte Energieeinstellungen ändern“.
9) Klicken Sie auf dem Bildschirm „Energieoptionen“ in der Liste auf das „+“-Symbol in „USB-Einstellungen“, und dann auf das „+“-Symbol in „Einstellung für selektives USB-Energiesparen“.
10) Wählen Sie in der Dropbox neben „Einstellungen“ die Option „Deaktivieren“.
Wenn Sie einen Laptop verwenden, gibt es anstelle von „Einstellungen“ zwei Punkte: „Auf Akku“ und „Netzbetrieb“. In diesem Fall setzen Sie bitte die Einstellung „Netzbetrieb“ auf „Deaktivieren“.
11) Klicken Sie auf „OK“, um die Einstellungen zu bestätigen.
12) Klicken Sie auf das „ד (Schließen) in der oberen rechten Ecke, um „Energiesparplaneinstellungen bearbeiten“ zu schließen.
1) Klicken Sie mit der rechten Maustaste auf die Start-Schaltfläche unten links auf dem Bildschirm, klicken Sie auf „Energieoptionen“ und dann auf „Zusätzliche Energieeinstellungen“ unter „Verwandte Einstellungen“ auf der rechten Seite des Bildschirms „Netzbetrieb & Energiesparen“.

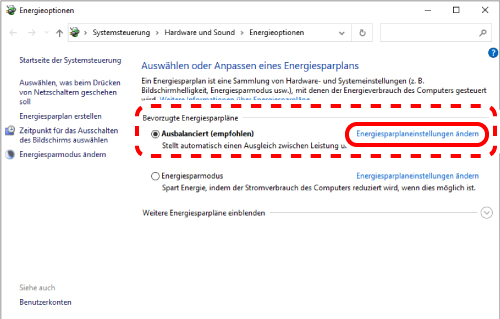

2) Klicken Sie auf „Energiesparplaneinstellungen ändern“ auf der rechten Seite des unter „Energieplan“ ausgewählten Elements.

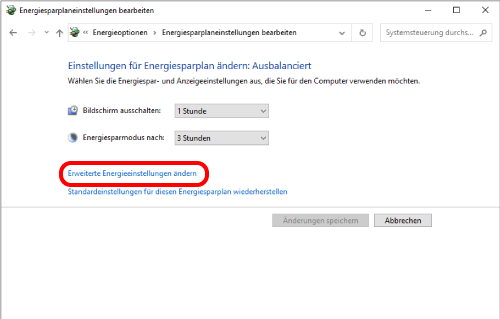

3) Klicken Sie auf dem Bildschirm „Energiesparplaneinstellungen bearbeiten“ auf „Erweiterte Energieeinstellungen ändern“.
4) Klicken Sie auf dem Bildschirm „Energieoptionen“ in der Liste auf das „+“-Symbol in „USB-Einstellungen“, und dann auf das „+“-Symbol in „Einstellung für selektives USB-Energiesparen“.
5) Wählen Sie in der Dropbox neben „Einstellungen“ die Option „Deaktivieren“.
Wenn Sie einen Laptop verwenden, gibt es anstelle von „Einstellungen“ zwei Punkte: „Auf Akku“ und „Netzbetrieb“. In diesem Fall setzen Sie bitte die Einstellung „Netzbetrieb“ auf „Deaktivieren“.
6) Klicken Sie auf „OK“, um die Einstellungen zu bestätigen.
7) Klicken Sie auf das „ד (Schließen) in der oberen rechten Ecke, um „Energiesparplaneinstellungen bearbeiten“ zu schließen.
