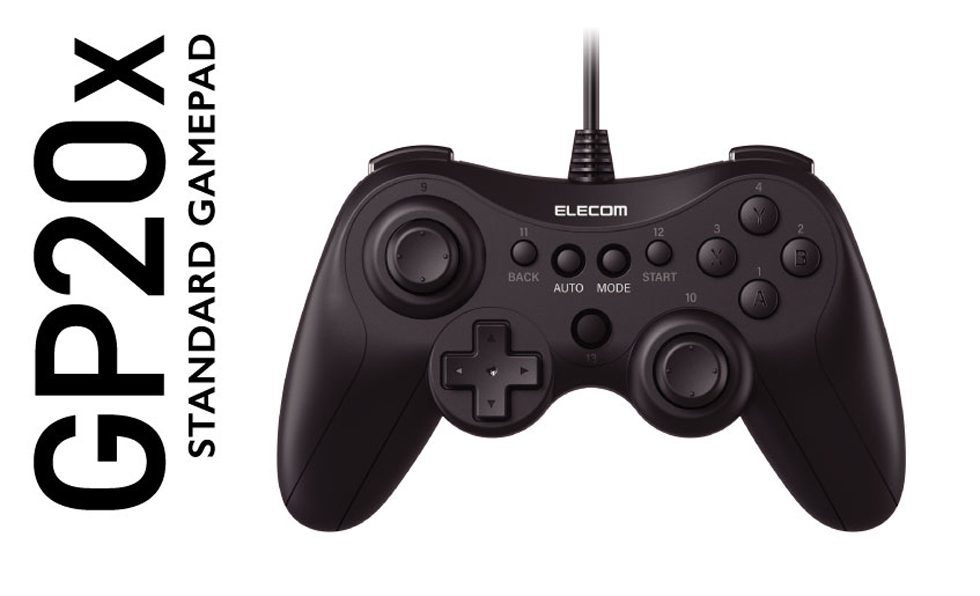

このたびは、本製品をお買い上げいただき誠にありがとうございます。
※このマニュアルでは⼀部の表記を除いて“GP20X”を“本製品”と表記しています。
前面
上面
背面
連射AUTOボタン
本製品のA、B、X、Y、L、R、BACK、STARTの各ボタンに対して連射機能を個別に設定できます。
詳細は「連射機能を使う」を参照してください。
スティックモード切替ボタン
本製品はスティックのモードを「FPSモード」と「互換性重視モード」に切り替えることができます。
詳細は「スティックモードを切り替える」を参照してください。
Direct/X Input切替スイッチ
本製品は、Direrct InputモードとX Inputモードを切り替えて使用できます。X Inputモードに対応しているゲームでは、X Inputモードにすることにより使用できます。
Direrct InputモードとX Inputモードの切り替えは、ゲームソフトを一度終了させた状態で行ってください。ゲーム中にDirerct InputモードとX Inputモードを切り替えた場合、本製品がゲームから正しく認識されないことがあります。
前面
上面
9ボタン、10ボタンはスティックを押し込んだときに機能します。
背面
連射AUTOボタン
本製品の1～13のボタンに対して連射機能を個別に設定できます。
詳細は「連射機能を使う」を参照してください。
スティックモード切替ボタン
本製品はスティックのモードを「FPSモード」と「互換性重視モード」に切り替えることができます。
詳細は「スティックモードを切り替える」を参照してください。
Direct/X Input切替スイッチ
本製品は、Direrct InputモードとX Inputモードを切り替えて使用できます。X Inputモードに対応しているゲームでは、X Inputモードにすることにより使用できます。
Direrct InputモードとX Inputモードの切り替えは、ゲームソフトを一度終了させた状態で行ってください。ゲーム中にDirerct InputモードとX Inputモードを切り替えた場合、本製品がゲームから正しく認識されないことがあります。
1) パソコンを起動します。
パソコンを起動し、操作可能な状態になるまでお待ちください。
2) 本製品のUSB-AコネクターをパソコンのUSB-Aポートに接続します。
USB-Aポートであれば、どのポートでも使用できます。
ゲームパッドを取り外す場合
本製品はホットプラグに対応しています。パソコンが起動した状態でもゲームパッドを取り外すことができます。
3) ドライバーが自動的にインストールされ、ゲームパッドが使用できるようになります。
これで本製品を利⽤できます。
本製品はスティックのモードを「FPSモード」と「互換性重視モード」に切り替えることができます。
「スティックモード切替ボタン」を3秒長押しします。
LEDが点灯し、モードが切り替わります。
別のモードに切り替えたい場合は再度、「スティックモード切替ボタン」を3秒長押ししてください。
●FPSモード
入力補正とデッドゾーンをなくします。
スティックの入力範囲は円形になります。
FPSやアクションゲームなど繊細な操作が必要なゲームに最適です。
●互換性重視モード
入力補正とデッドゾーンを有効にし、8方向の入力をしやすくします。
スティックの入力範囲は端から端まで全体にあり、上下、左右方向にデッドゾーンが設定されます。
格闘ゲームやレトロゲームなど8方向にしっかり入力を入れたいゲームに最適です。
デッドゾーンの範囲内ではスティックの傾きによる入力が無効化されます。
デッドゾーンを大きくすると、少しスティックを倒してもゲーム内に反映されなくなります。
パソコンの電源ON/OFF、Direct/X Inputモード切替、本製品をパソコンから取り外すなど、パソコンとゲームパッドの接続が切れると「FPSモード」に戻ります。
本製品の1～13のボタンに対して連射機能を個別に設定できます。
特定のボタンだけ連射を有効にしたり、すべてのボタンに対して連射を有効にすることもできます。
X Inputモードの場合、L/RトリガーボタンとGuideボタンは連射非対応です。
連射モードを切り替える
以下の操作で各ボタンの「連射モード」の切替ができます。
また、「■連射モードを切り替える」操作をするごとに「連射モード」が以下の順番で切り替わります。
「連射ON」または「オート連射ON」が有効時に連射入力されている場合、LEDが点滅します。
スティックモードが「FPSモード」のときは緑、「互換性重視モード」のときは赤で点滅します。
すべてのボタンの連射モード初期化する
AUTOボタンをすばやく2回押すと、すべてのボタンの連射モードが「連射OFF（初期設定）」になります。
パソコンの電源ON/OFF、Direct/X Inputモード切替、本製品をパソコンから取り外すなど、パソコンとゲームパッドの接続が切れると「連射OFF（初期設定）」に戻ります。

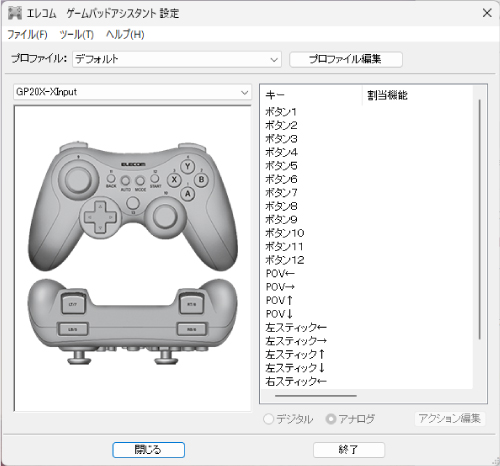

「エレコム ゲームパッドアシスタント」は、ゲームパッドに対応しないオンラインゲームが、本製品で使用可能になるソフトウェアです。
ゲームパッドアシスタントを使用することで、今までキーボードとマウスを使っておこなっていた操作を、家庭用ゲーム機で遊ぶのと同じ感覚で、Windows® 用のオンラインゲームをお楽しみいただけます。
また、オンラインゲームごとに環境設定が必要ですが、気軽にお使いいだけるよう人気ゲームについては、設定済みのプロファイルをご用意しています。
ゲームによってはご利用になれない場合がございますが、弊社ホームページでプロファイルを公開しているゲームに関しては動作することを確認しております。
「エレコム ゲームパッドアシスタント」を入手するには下記の弊社WEB サイトにアクセスし、インストールプログラムをダウンロードしてください。
>ダウンロードページはこちら
モードの切り替えは、ゲームソフトを一度終了させた状態で行ってください。
ゲーム中にモードを切り替えた場合、本製品がゲームから正しく認識されないことがあります。

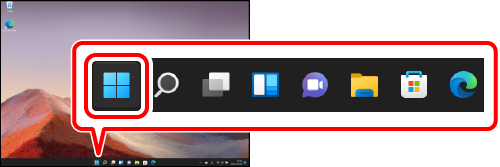

1) 画面下の「スタート」ボタンをクリックします。

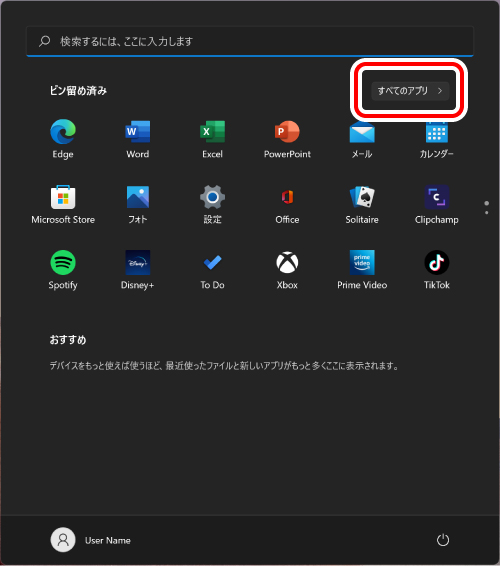

2) ［すべてのアプリ］をクリックします。

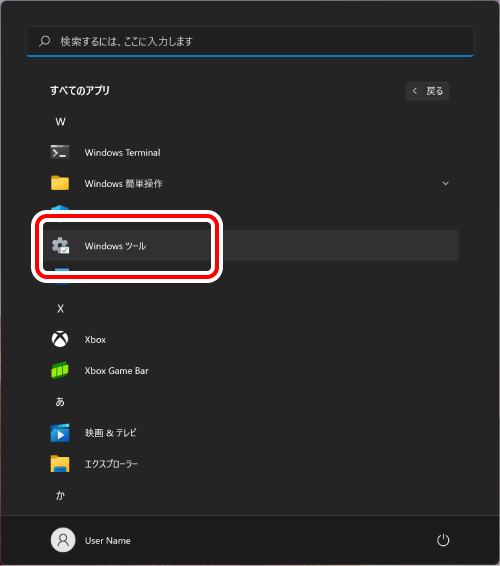

3)「Windows ツール」をクリックします。
「Windows ツール」画面が表示されます。

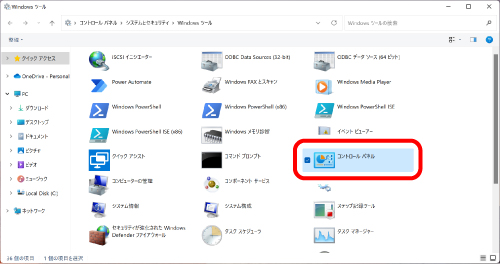

4) 「コントロール パネル」をダブルクリックします。

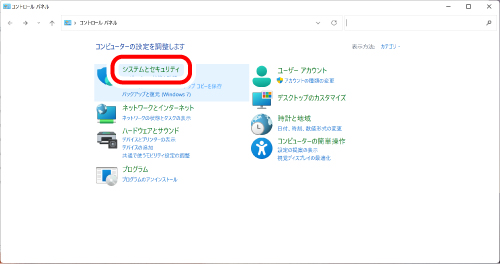

5) 「システムとセキュリティ」をクリックします。

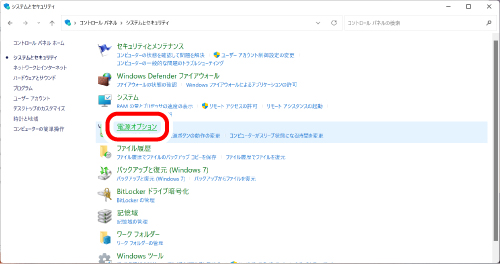

6) 「電源オプション」をクリックします。

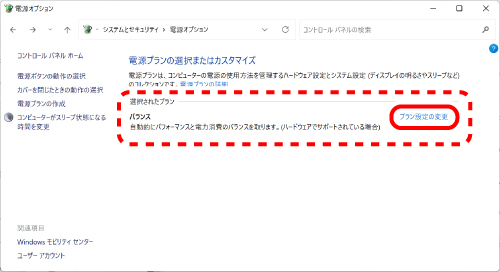

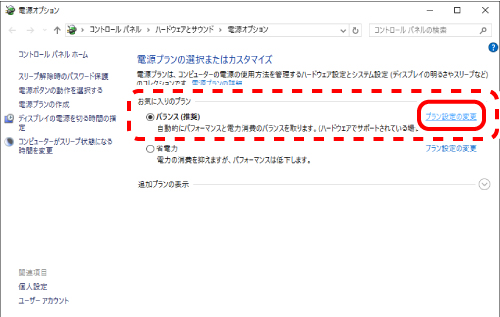

7) 「電源プラン」で選択している項目右側の「プラン設定の変更」をクリックします。

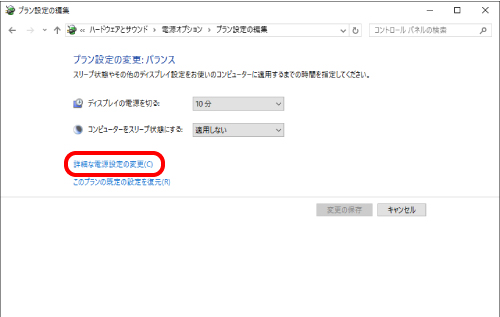

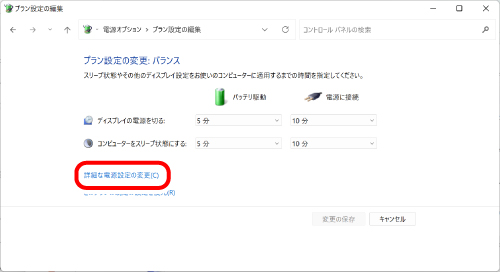

8) 「プラン設定の編集」画面で、「詳細な電源設定の変更」をクリックします。

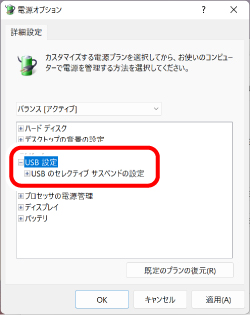

9) 「電源オプション」画面で、一覧から「USB設定」の「＋」マークをクリックし、「USBのセレクティブ サスペンドの設定」の「＋」マークをクリックします。

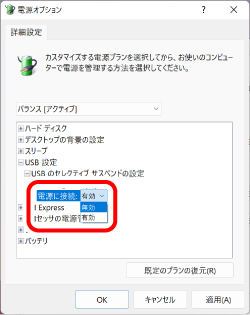

10) 「設定」の隣のドロップボックスで、「無効」を選択します。
ノートパソコンをご使用の場合は「設定」の代わりに「バッテリ駆動」と「電源に接続」の2つの項目があります。その場合は、「電源に接続」の設定を「無効」にしてください。
11) 「OK」をクリックして設定を反映させます。
12) 右上の「X」（閉じる）をクリックして、「プラン設定の編集」を閉じます。
1) 画面左下のスタートボタンを右クリックし、［電源オプション］をクリックし、「電源とスリープ設定」画面の右側の「関連設定」の「電源の追加設定」をクリックします。
2) 「電源プラン」で選択している項目右側の「プラン設定の変更」をクリックします。
3) 「プラン設定の編集」画面で、「詳細な電源設定の変更」をクリックします。
4) 「電源オプション」画面で、一覧から「USB設定」の「＋」マークをクリックし、「USBのセレクティブ サスペンドの設定」の「＋」マークをクリックします。
5) 「設定」の隣のドロップボックスで、「無効」を選択します。
ノートパソコンをご使用の場合は「設定」の代わりに「バッテリ駆動」と「電源に接続」の2つの項目があります。その場合は、「電源に接続」の設定を「無効」にしてください。
6) 「OK」をクリックして設定を反映させます。
7) 右上の「X」（閉じる）をクリックして、「プラン設定の編集」を閉じます。

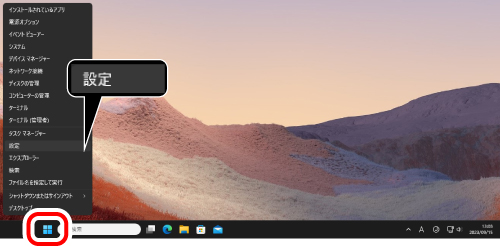

1) 画面下のスタートボタンを右クリックし、［設定］をクリックします。

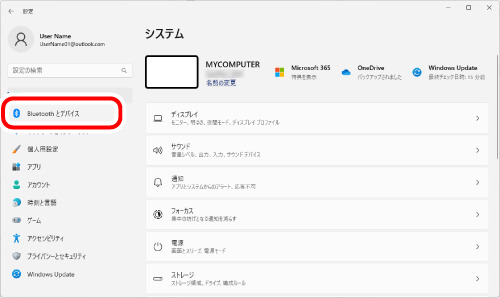

2) 「Bluetoothとデバイス」をクリックします。

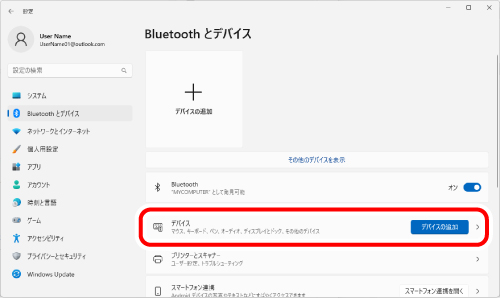

3) 「デバイス」をクリックします。

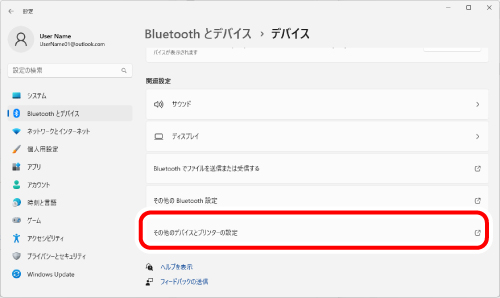

4) 「その他のデバイスとプリンターの設定」をクリックします。

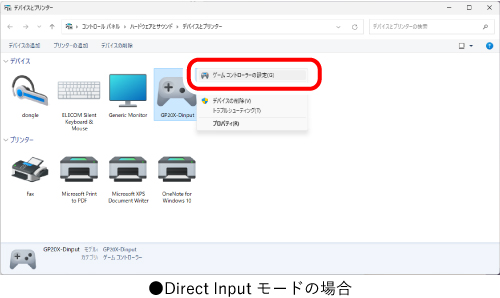

5) Direct Input モードのときは［GP20X-Dinput］、X Input モードのときは［GP20X-Xinput］を右クリックし、［ゲーム コントローラーの設定］を選択します。

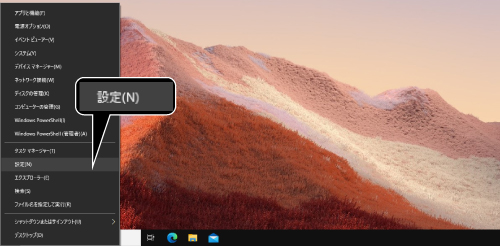

1) 画面下のスタートボタンを右クリックし、［設定］をクリックします。

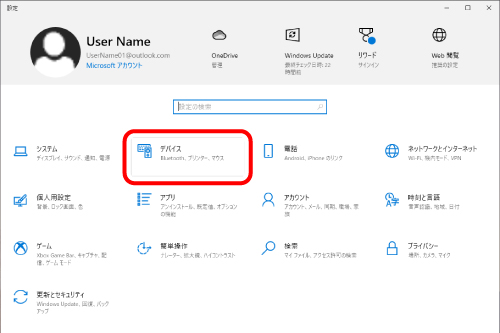

2) 「デバイス」をクリックします。

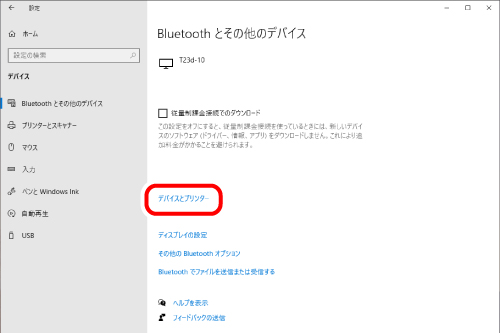

3) 「関連設定」の「デバイスとプリンター」をクリックします。

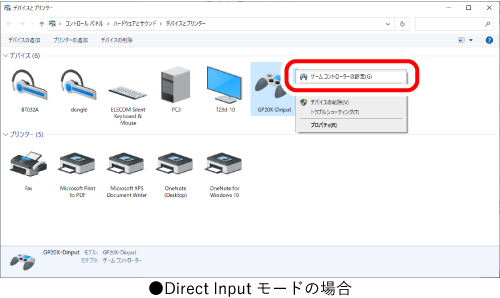

4) Direct Input モードのときは［GP20X-Dinput］、X Input モードのときは［GP20X-Xinput］を右クリックし、［ゲーム コントローラーの設定］を選択します。

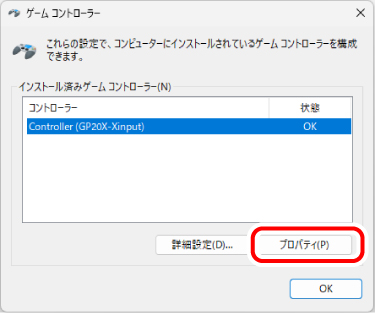

1) コントローラーから「Controller (GP20X-Xinput)」を選択して、[プロパティ」をクリックします。
「Controller (GP20X-Xinput)のプロパティ」画面が表示されます。
2) ［テスト］タブで、各ボタンの動きを確認できます。
3) [設定]タブの「調整」ボタンをクリックすると、左右スティックを調整できます。
［テスト］タブで左右スティックのみが動作しなかった場合などに調整してください。
4) ［OK］をクリックします。
「Controller (GP20X-Xinput)のプロパティ」画面を閉じます。
5) ［OK］をクリックします。
「ゲームコントローラー」画面を閉じます。

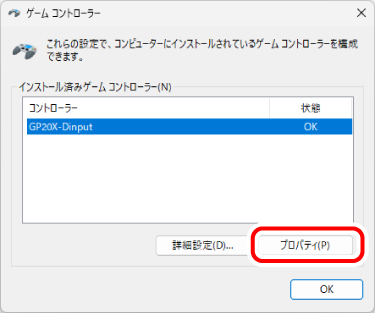

1) コントローラーから「GP20X-Dinput」を選択して、[プロパティ」をクリックします。
「GP20X-Dinputのプロパティ」画面が表示されます。
2) ［テスト］タブで、各ボタンの動きを確認できます。
3) [設定]タブの「調整」ボタンをクリックすると、左右スティックを調整できます。
［テスト］タブで左右スティックのみが動作しなかった場合などに調整してください。
4) ［OK］をクリックします。
「GP20X-Dinputのプロパティ」画面を閉じます。
5) ［OK］をクリックします。
「ゲームコントローラー」画面を閉じます。
左右のアナログスティックの中心があっていないときに、アナログスティックを調整します。
通常は本製品の接続時に自動的に調整しますので、調整の必要がありません。正しく動作しなかったり、アナログスティックの中央がずれてしまったりなど調整の必要がある場合のみご利用ください。
1) 「2）ゲームパッドの動作テストをする」を参考にして、Controller (GP20X-Xinput)のプロパティ」画面を表示します。
2) ［設定］タブをクリックします。
3) [調整]をクリックします。
「ゲームデバイスの調整」ウィザード画面が表示されます。
4) [次へ]をクリックします。
5) 本製品から手を離し、左のアナログスティックが中央に位置する状態にして、[次へ]をクリックします。
X軸・Y軸の調整画面が表示されます。
6) 左のアナログスティックを上下左右方向に動かして調整し、[次へ]をクリックします。
7) 本製品から手を離し、右のアナログスティックが中央に位置する状態にして、[次へ]をクリックします。
Z軸の調整画面が表示されます。
8) LTボタンとRTボタンを押して、[次へ]をクリックします。
X回転の調整画面が表示されます。
9) 右のアナログスティックを左右方向に動かして調整し、[次へ]をクリックします。
Y回転の調整画面が表示されます。
10) 右のアナログスティックを上下方向に動かして調整し、[次へ]をクリックします。
11) 左右のアナログスティックの調整が終わったら、[完了]をクリックします。
12) [OK]ボタンをクリックします。
「Controller (GP20X-Xinput)のプロパティ」画面を閉じます。
13) [OK]ボタンをクリックします。
「ゲームコントローラー」画面を閉じます。
左右のアナログスティックの中心があっていないときに、アナログスティックを調整します。
通常は本製品の接続時に自動的に調整しますので、調整の必要がありません。正しく動作しなかったり、アナログスティックの中央がずれてしまったりなど調整の必要がある場合のみご利用ください。
1) 「2）ゲームパッドの動作テストをする」を参考にして、「GP20X-Dinputのプロパティ」画面を表示します。
2) ［設定］タブをクリックします。
3) [調整]をクリックします。
「ゲームデバイスの調整」ウィザード画面が表示されます。
4) [次へ]をクリックします。
5) 本製品から手を離し、左のアナログスティックが中央に位置する状態にして、[次へ]をクリックします。
X軸・Y軸の調整画面が表示されます。
6) 左のアナログスティックを上下左右方向に動かして調整し、[次へ]をクリックします。
7) 本製品から手を離し、右のアナログスティックが中央に位置する状態にして、[次へ]をクリックします。
Z軸の調整画面が表示されます。
8) 右のアナログスティックを左右方向に動かして調整し、[次へ]をクリックします。
Z回転の調整画面が表示されます。
9) 右のアナログスティックを上下方向に動かして調整し、[次へ]をクリックします。
10) 左右のアナログスティックの調整が終わったら、[完了]をクリックします。
11) [OK]ボタンをクリックします。
「GP20X-Dinputのプロパティ」画面を閉じます。
12) [OK]ボタンをクリックします。
「ゲームコントローラー」画面を閉じます。
