このたびは、本製品をお買い上げいただき誠にありがとうございます。
※このマニュアルでは⼀部の表記を除いて“M-IT10BR”シリーズを“本製品”と表記しています。
トラックボール本体
①左ボタン
パソコンの操作の左クリックに使います。
②右ボタン
パソコンの操作の右クリックに使います。
③ホイール
指で前後に回転させたりボタンのように押すことで、パソコンの操作ができます。
④「戻る」ボタン
Webブラウザで「戻る」の操作ができます。
⑤「進む」ボタン
Webブラウザで「進む」の操作ができます。
Macで「戻る」ボタン/「進む」ボタンを使用するためには、弊社Web サイトより「エレコム マウスアシスタント Mac版」を入手して、インストールする必要があります。「エレコムマウスアシスタントをインストールする」を参照してください。
⑥LEDランプ
⑦電源スイッチ
トラックボール本体の電源を入（ON）/切（OFF）します。
⑧ペアリングボタン
パソコンのBluetoothモジュールまたはBluetoothアダプターとのペアリングに使⽤します。
⑨ボール（36mm）
指先で回転させて、ポインターを操作します。
別売りボール
⑩支持ユニット（人工ルビー）
ボールを支えます。
支持ユニットは消耗品です。互換性のある別売りの支持ユニットと交換して使用できます。
⑪光学式センサー（ボールの裏側）
ボールを動かしたときに、このセンサーによってボールの動きが検知されます。
⑫ボール取り外し穴
内部の支持ユニットを掃除する際にここからボールを取り外します。
※詳細は、「トラックボールの掃除のしかた」を参照してください。
⑬電池カバー
このカバーを取り外して、電池を入れます。
⑭電池収納部
電池を収納します。
⑮電池取り出しシート
電池を収納部から取り出すときに使います。
⑯絶縁シート
ご使用前にこのシートを取り除きます。
1.電源をオンにする
1) 電池カバーを取り外します。
2) 電池の絶縁シートを取り除きます。
3) 電池カバーを元通りに取り付けます。
4) 電源スイッチをONの位置にスライドさせます。
ホイールの周囲が赤色に点灯します。
※電池残量が少ないときは、一定時間ゆっくり点滅します。
トラックボールの省電力モードについて
電池の消耗を抑えるため、電源スイッチがONの状態で操作せずに一定時間経過すると、トラックボールが自動的に省電力モードに移行します。
トラックボールを動かすと省電力モードから復帰します。
※ 省電力モードから復帰後2～3秒間はトラックボール操作が不安定になる場合があります。
電池を交換するときは..
1) 電池カバーを取り外します。
2) 電池を取り出します。
電池取り出しシートをひっぱり電池を取り出してください。
3) 電池収納部のプラス(＋)・マイナス(－)の記載に合わせて電池を入れます。
電池のプラス(＋)とマイナス(－)の向きを正しく⼊れてください。
4) 電池カバーを元通りに取り付けます。
2.パソコンとペアリングする

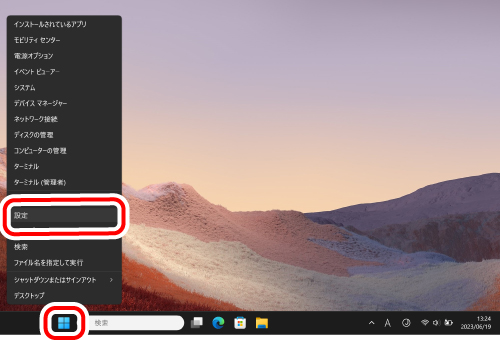

1) 画⾯下の「スタート」ボタンを右クリックし、「設定」をクリックします。
「設定」画⾯が表⽰されます。

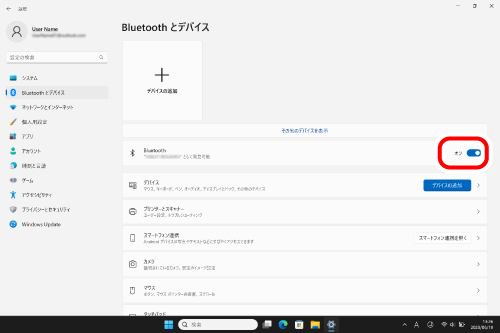

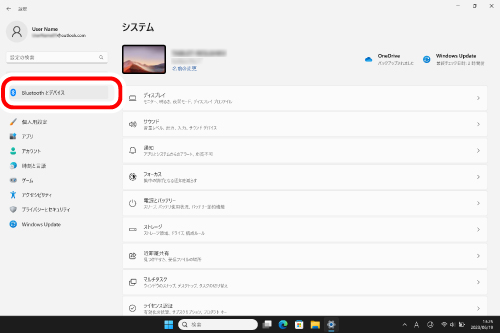

2) 「Bluetoothとデバイス」をクリックします。
「デバイス」画⾯が表⽰されます。
「Bluetooth」がオフの場合はオンにします。

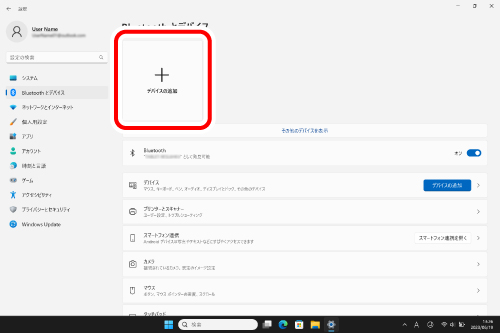

3) 「デバイスの追加」をクリックします。
4) 「Bluetooth」をクリックします。
5) デバイスの追加画面が表示されたら、ペアリングボタンを3秒押して、離します。
ペアリングモードになり、ホイールの周囲が赤色で点滅します。
6) 「IST TrackBall」をクリックします。
ペアリングを開始します。
7) 「デバイスの準備が整いました!」に変わったら、［完了］をクリックします。

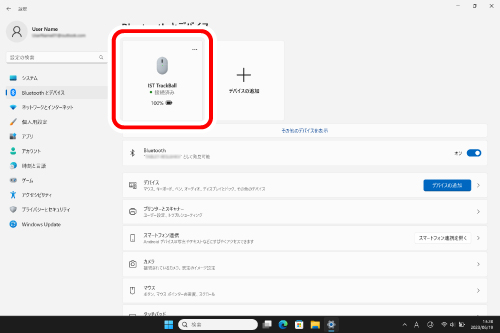

8)「Bluetoothとデバイス」に本製品が追加され、「接続済み」となり、ペアリングは完了です。
これでトラックボールを利⽤できます。
弊社Web サイトより「エレコム マウスアシスタント」をダウンロードしてインストールすると、本製品で機能割り当て機能、プレゼンテーションモードが使用できるようになります。「エレコムマウスアシスタントをインストールする」にお進みください。
マウスポインターの速度を変更する
マウスポインタ―の移動速度が速すぎるか遅すぎる場合、パソコン側でマウスポインタ―の移動速度を調整できます。
■Windows11の場合
1) 画⾯下の「スタート」ボタンを右クリックし、「設定」をクリックします。
「設定」画⾯が表⽰されます。

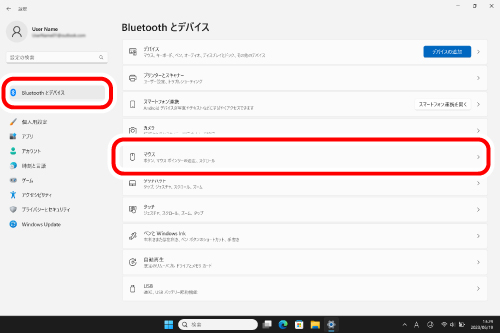

2) ［Bluetoothとデバイス］をクリックし、［マウス］をクリックします。

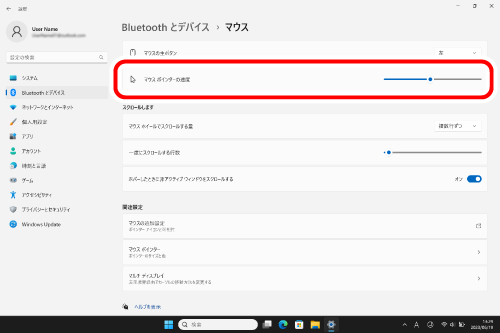

3) 「マウスポインターの速度」のスライドバーでマウスポインタ―の移動速度を調整します。
■Windows10の場合
1) 「マウス」のプロパティを表⽰します。
スタートメニューから設定アイコンをクリックし、［デバイス］→［マウス］の順に選択し、［関連設定］の［その他のマウスオプション］をクリックします。

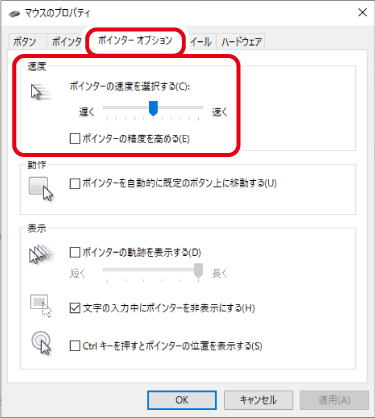

2) ［ポインター オプション］タブを選択します。
3) 「ポインターの速度を選択する」のスライドバーでマウスポインタ―の移動速度を調整します。
ホイール1⽬盛りでのスクロール⾏数を変更する
■Windows11の場合
1) 画⾯下の「スタート」ボタンを右クリックし、「設定」をクリックします。
「設定」画⾯が表⽰されます。
2) ［Bluetoothとデバイス］をクリックし、［マウス］をクリックします。

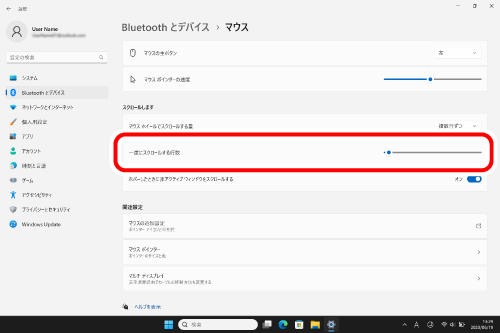

3) 「一度にスクロールする行数」のスライドバーでスクロールする行数を調整します。
■Windows10の場合
1) 「マウス」のプロパティを表⽰します。
スタートメニューから設定アイコンをクリックし、［デバイス］→［マウス］の順に選択し、［関連設定］の［その他のマウスオプション］をクリックします。

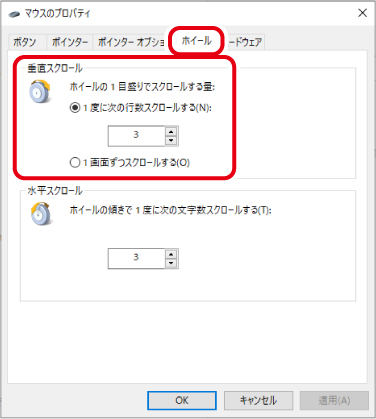

2) ［ホイール］タブを選択します。
3) 「ホイールの1⽬盛りでスクロールする量」の「1度に次の⾏数スクロールする」の数値を変更します。
1.電源をオンにする
1) 電池カバーを取り外します。
2) 電池の絶縁シートを取り除きます。
3) 電池カバーを元通りに取り付けます。
4) 電源スイッチをONの位置にスライドさせます。
ホイールの周囲が赤色に点灯します。
※電池残量が少ないときは、一定時間ゆっくり点滅します。
トラックボールの省電力モードについて
電池の消耗を抑えるため、電源スイッチがONの状態で操作せずに一定時間経過すると、トラックボールが自動的に省電力モードに移行します。
トラックボールを動かすと省電力モードから復帰します。
※ 省電力モードから復帰後2～3秒間はトラックボール操作が不安定になる場合があります。
電池を交換するときは..
1) 電池カバーを取り外します。
2) 電池を取り出します。
電池取り出しシートをひっぱり電池を取り出してください。
3) 電池収納部のプラス(＋)・マイナス(－)の記載に合わせて電池を入れます。
電池のプラス(＋)とマイナス(－)の向きを正しく⼊れてください。
4) 電池カバーを元通りに取り付けます。
2.パソコンとペアリングする

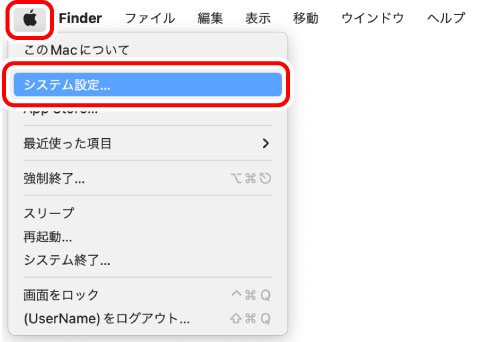

1) Appleメニューから「システム設定 ...」をクリックします。
システム環境設定画⾯が表⽰されます。

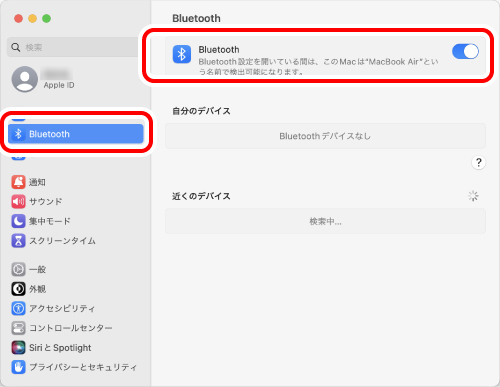

2) ［Bluetooth］をクリックして、「Bluetooth」をオンにします。
“Bluetooth”設定画⾯が表⽰されます。
3) デバイスの検索中に、ペアリングボタンを3秒押して、離します。
ペアリングモードになり、ホイールの周囲が赤色で点滅します。

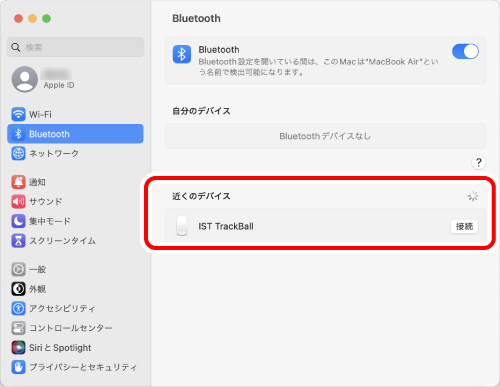

4) 「近くのデバイス」に「IST TrackBall」が検出されたら [接続] をクリックします。
ペアリングを開始します。

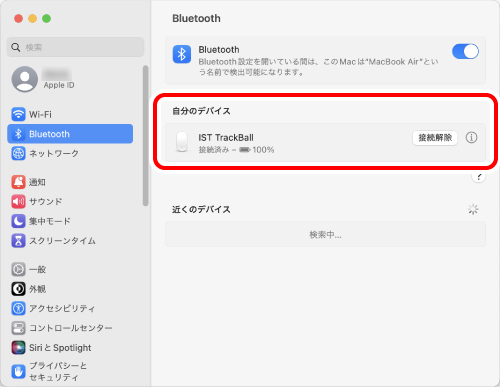

5) 「IST TrackBall」が「接続済み」に変わったら、ペアリングは完了です。
これでトラックボールを利⽤できます。
弊社Web サイトより「エレコム マウスアシスタント」をダウンロードしてインストールすると、本製品で機能割り当て機能、プレゼンテーションモードが使用できるようになります。「エレコムマウスアシスタントをインストールする」にお進みください。
マウスポインターの速度を変更する
マウスポインタ―の移動速度が速すぎるか遅すぎる場合、パソコン側でマウスポインタ―の移動速度を調整できます。

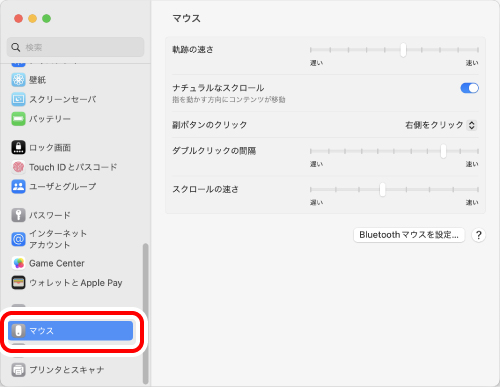

1) 「システム設定」の「マウス」をクリックします。
「マウス」設定画⾯が起動します。

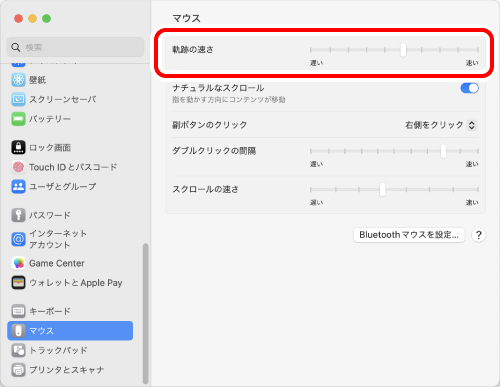

2) 「軌跡の速さ」のスライダーを使ってマウスポインタ―の速度を調整します。
「ナチュラルなスクロール」をオフにすると、従来通りの上下スクロール⽅向になります。
1.電源をオンにする
1) 電池カバーを取り外します。
2) 電池の絶縁シートを取り除きます。
3) 電池カバーを元通りに取り付けます。
4) 電源スイッチをONの位置にスライドさせます。
ホイールの周囲が赤色に点灯します。
※電池残量が少ないときは、一定時間ゆっくり点滅します。
トラックボールの省電力モードについて
電池の消耗を抑えるため、電源スイッチがONの状態で操作せずに一定時間経過すると、トラックボールが自動的に省電力モードに移行します。
トラックボールを動かすと省電力モードから復帰します。
※ 省電力モードから復帰後2～3秒間はトラックボール操作が不安定になる場合があります。
電池を交換するときは..
1) 電池カバーを取り外します。
2) 電池を取り出します。
電池取り出しシートをひっぱり電池を取り出してください。
3) 電池収納部のプラス(＋)・マイナス(－)の記載に合わせて電池を入れます。
電池のプラス(＋)とマイナス(－)の向きを正しく⼊れてください。
4) 電池カバーを元通りに取り付けます。
2.iPad, iPhoneとペアリングする

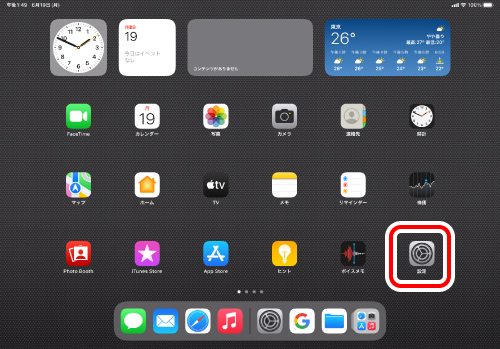

1) ホーム画⾯から「設定」をタップします。
2) ［Bluetooth］をタップして、「Bluetooth」をオンにします。
3) デバイスの検索中に、ペアリングボタンを3秒押して、離します。
ペアリングモードになり、ホイールの周囲が赤色で点滅します。

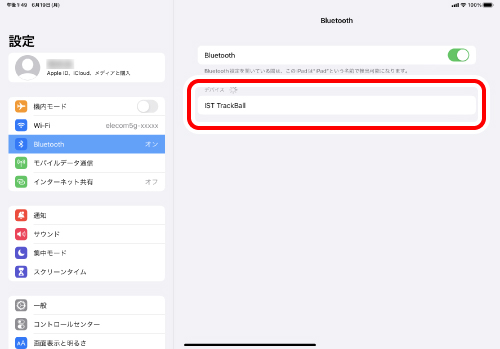

4)「デバイス」に［IST TrackBall］が検出されたらタップします。
ペアリングを開始します。

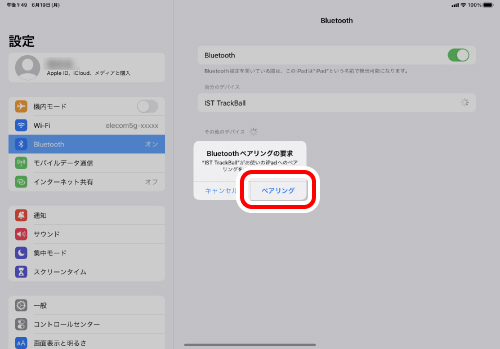

5) 「Bluetoothペアリングの要求」画⾯が表⽰されたら、［ペアリング］をタップします

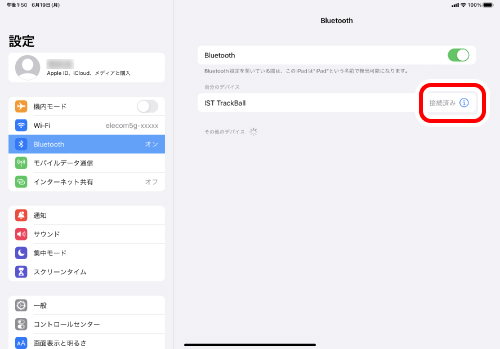

6) 「接続済み」になったら、トラックボールの接続が完了です。
これでトラックボールを利⽤できます。
ボタンにカスタムアクションを登録する
初期設定では以下の2ボタンとホイールスクロールのみが使用できます。
それ以外のボタンを使⽤する場合は、以下の⼿順でボタンを登録します。
1.AssistiveTouch をオンにする

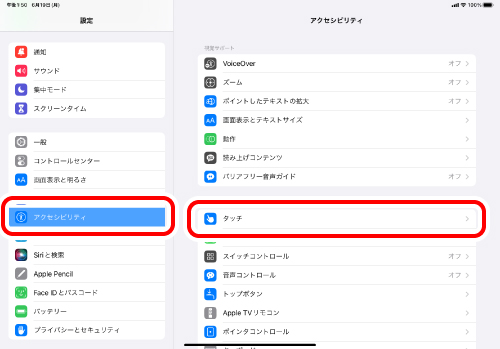

1) 「設定」の［アクセシビリティ］をタップします。
2) ［タッチ］をタップします。

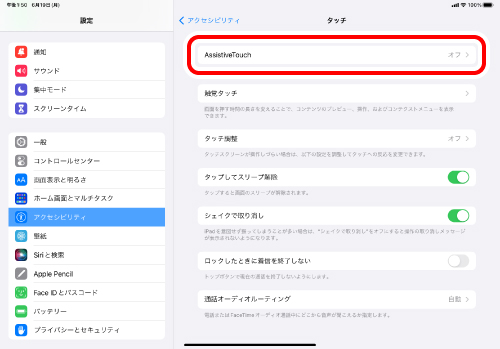

3) ［AssistiveTouch］をタップします。

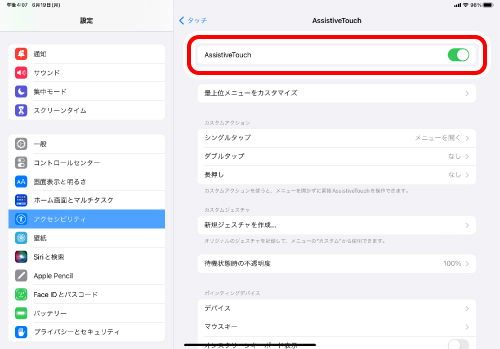

4) ［AssistiveTouch］をタップしてオンにします。
2.ボタンにカスタムアクションを設定する

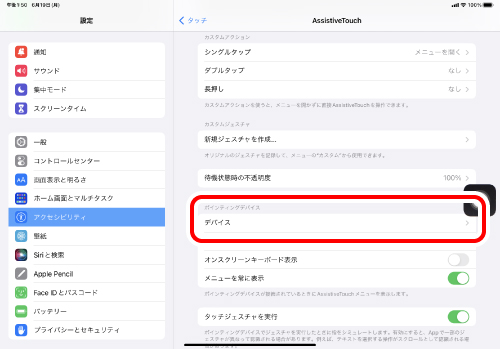

1) 「ポインティングデバイス」の［デバイス］をタップします。

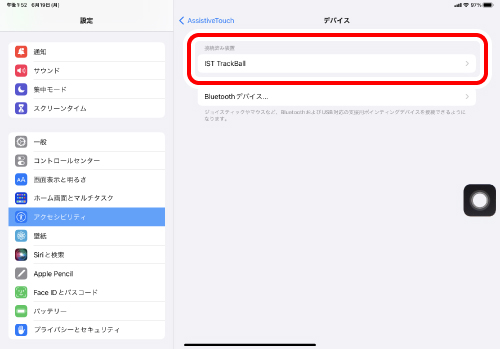

2) ［IST TrackBall］をタップします。

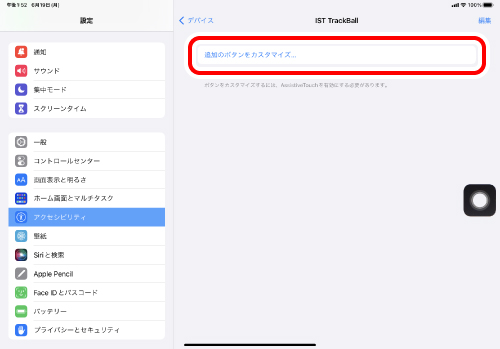

3) 「追加のボタンをカスタマイズ...」をタップします。

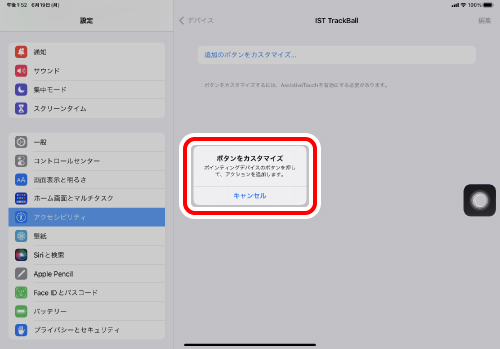

4) 「ボタンをカスタマイズ」の画面が表示されたら、追加したいトラックボールのボタンを押します。
※「ボタン3」を追加する場合

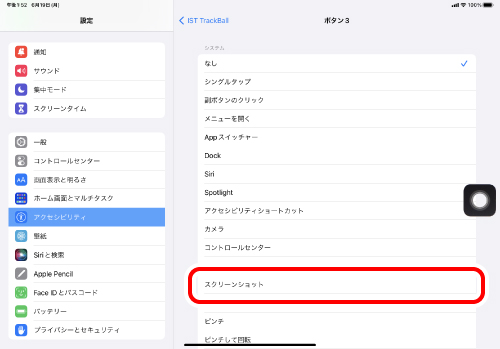

5) 割り当て可能な機能のリストが表⽰されるので、使いたい機能をタップして割り当てます。
※「ボタン3」に「スクリーンショット」を割り当てる場合

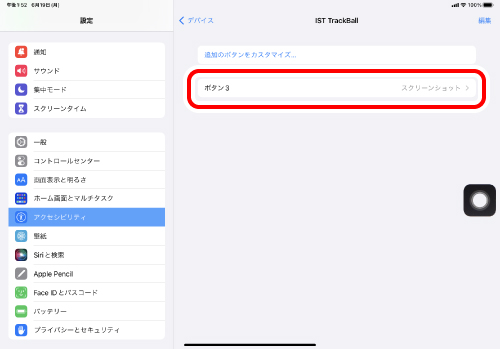

6) ボタンの機能の設定が完了しました。続けて他のボタンを追加する場合は、同じ⼿順で設定します。
AssistiveTouchがオフのときは、カスタムアクションの機能が無効になり、初期設定の左クリック、右クリック、ホイールスクロールのみが使用できます。
1.電源をオンにする
1) 電池カバーを取り外します。
2) 電池の絶縁シートを取り除きます。
3) 電池カバーを元通りに取り付けます。
4) 電源スイッチをONの位置にスライドさせます。
ホイールの周囲が赤色に点灯します。
※電池残量が少ないときは、一定時間ゆっくり点滅します。
トラックボールの省電力モードについて
電池の消耗を抑えるため、電源スイッチがONの状態で操作せずに一定時間経過すると、トラックボールが自動的に省電力モードに移行します。
トラックボールを動かすと省電力モードから復帰します。
※ 省電力モードから復帰後2～3秒間はトラックボール操作が不安定になる場合があります。
電池を交換するときは..
1) 電池カバーを取り外します。
2) 電池を取り出します。
電池取り出しシートをひっぱり電池を取り出してください。
3) 電池収納部のプラス(＋)・マイナス(－)の記載に合わせて電池を入れます。
電池のプラス(＋)とマイナス(－)の向きを正しく⼊れてください。
4) 電池カバーを元通りに取り付けます。
2.Android端末とペアリングする
1) 「設定」をタップします。

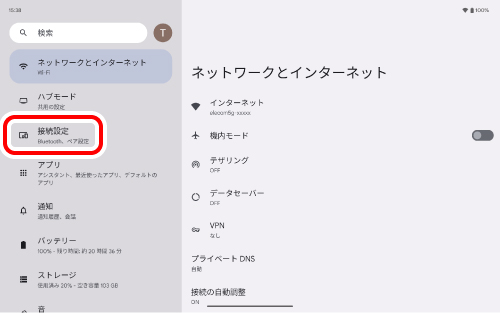

2) 「接続設定」をタップします。

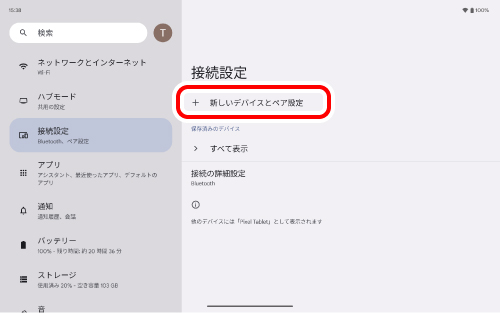

3) 「新しいデバイスとペア設定」をタップします。
4) ペアリングボタンを3秒押して、離します。
ペアリングモードになり、ホイールの周囲が赤色で点滅します。

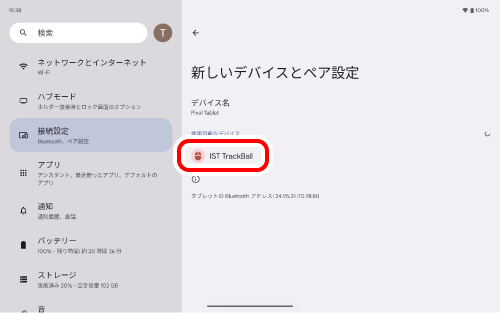

5) 「使用可能なデバイス」の「IST TrackBall」をタップします。

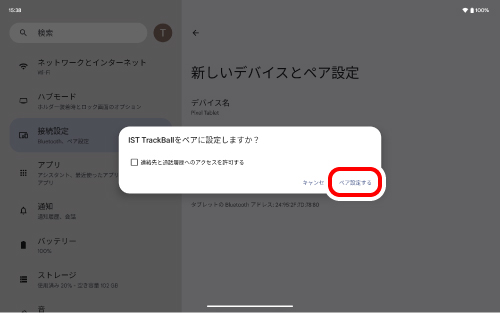

6) 「ペア設定する」をタップします。
ペアリングを開始します。

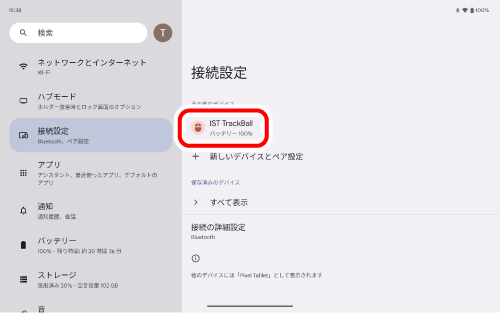

7) 「その他のデバイス」に本製品が追加され、ペアリングは完了です。
これでトラックボールを利⽤できます。
1.電源をオンにする
1) 電池カバーを取り外します。
2) 電池の絶縁シートを取り除きます。
3) 電池カバーを元通りに取り付けます。
4) 電源スイッチをONの位置にスライドさせます。
ホイールの周囲が赤色に点灯します。
※電池残量が少ないときは、一定時間ゆっくり点滅します。
トラックボールの省電力モードについて
電池の消耗を抑えるため、電源スイッチがONの状態で操作せずに一定時間経過すると、トラックボールが自動的に省電力モードに移行します。
トラックボールを動かすと省電力モードから復帰します。
※ 省電力モードから復帰後2～3秒間はトラックボール操作が不安定になる場合があります。
電池を交換するときは..
1) 電池カバーを取り外します。
2) 電池を取り出します。
電池取り出しシートをひっぱり電池を取り出してください。
3) 電池収納部のプラス(＋)・マイナス(－)の記載に合わせて電池を入れます。
電池のプラス(＋)とマイナス(－)の向きを正しく⼊れてください。
4) 電池カバーを元通りに取り付けます。
2.パソコンとペアリングする

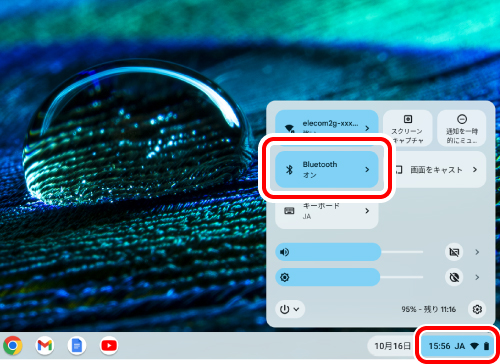

1) 右下のバッテリーをクリックします。
2) クイック設定パネルで
Bluetoothをクリックします。

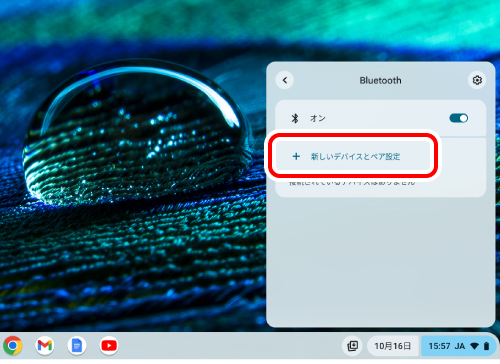

3) 「Bluetooth」で［新しいデバイスとペア設定］をクリックします。
4) デバイスのスキャン中に、ペアリングボタンを3秒押して、離します。
ペアリングモードになり、ホイールの周囲が赤色で点滅します。

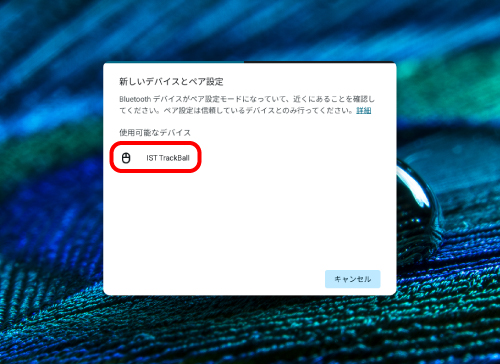

5) ［IST TrackBall］をクリックします。
ペアリングを開始します。

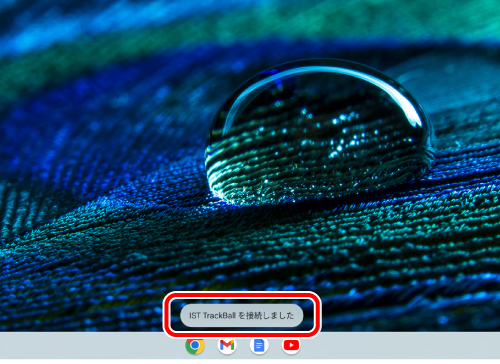

6) 画面下部に「IST TrackBallを接続しました」と表示されます。

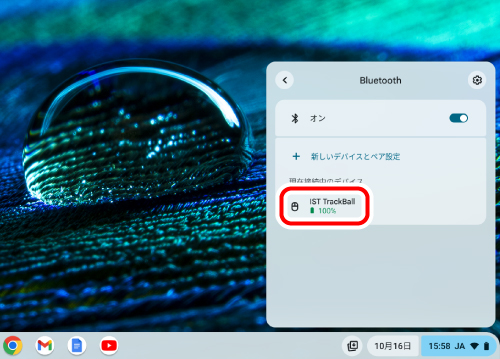

2）と同じ手順で[Bluetooth]をクリックし、「現在接続中のデバイス」に「IST TrackBall」が表示されていればペアリング完了です。
これでトラックボールを利⽤できます。
マウスポインターの速度を変更する
マウスポインタ―の移動速度が速すぎるか遅すぎる場合、パソコン側でマウスポインタ―の移動速度を調整できます。

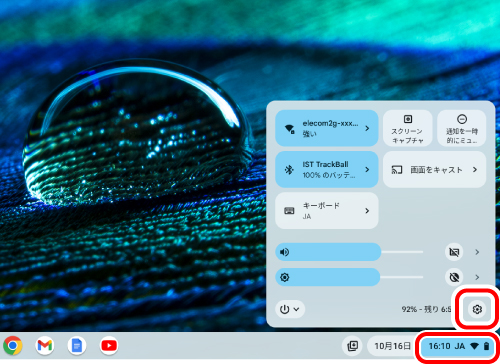

1) 右下のバッテリーをクリックします。
2) クイック設定パネルで
［設定］をクリックします。
設定画⾯が表⽰されます。

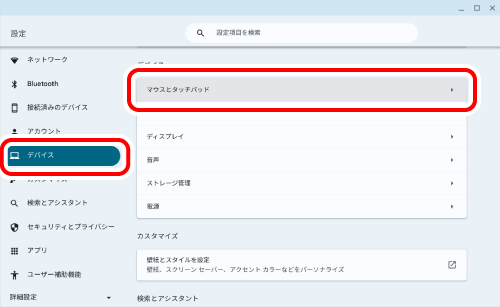

3) 「デバイス」の［マウスとタッチパッド］をクリックします。

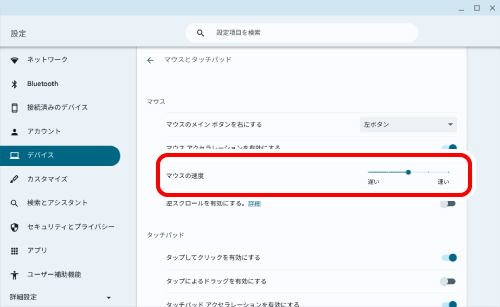

4) 「マウスの速度」のスライダーを使ってマウスポインタ―の速度を調整します。
本製品で機能割り当て機能、高速スクロール、プレゼンテーションモードを使⽤するには、エレコム マウスアシスタントをインストールする必要があります。
エレコム マウスアシスタントは、トラックボールをより有効に使⽤するためのソフトウェアです。
エレコム マウスアシスタントを使うと、特別なボタンや機能に対して、ユーザーが好きな機能を設定することで、⾃分好みの操作をおこなうことができます。
■エレコム マウスアシスタントを⼊⼿する
下記の当社のホームページにアクセスし、最新版アプリケーションをダウンロードしてください。
>ダウンロードページはこちら
■エレコム マウスアシスタントをインストールする
インストールする前に・・・
1) ダウンロードしたmouse_driver_maxxxxxx.zip(xxxxの部分はバージョンによって変わります)をデスクトップなどに解凍します。
お使いの環境によっては、ダウンロード後「ファイルを開く」をクリックすると、解凍します。
2) 解凍したフォルダ内の「mouse_driver_xxxx.exe(xxxxの部分はバージョンによって変わります)をダブルクリックします。
3) インストーラが起動します。

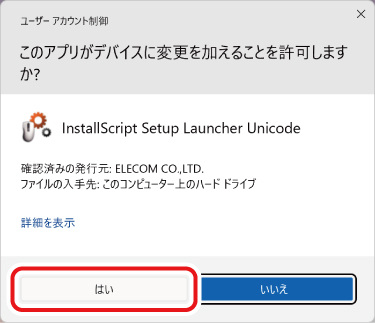

「ユーザーアカウント制御」画⾯が表⽰されたときは、［はい］ボタンをクリックしてください。

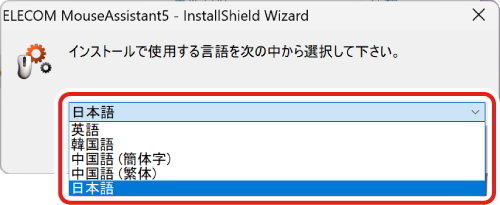

4) ⾔語選択ドロップボックスで「⽇本語」を選択して、［OK］をクリックします。

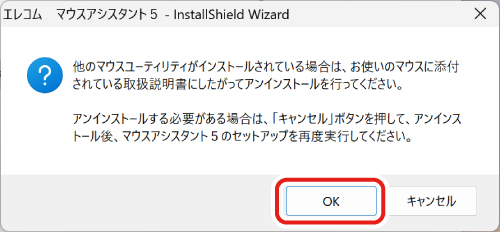

5) ［OK］をクリックします。

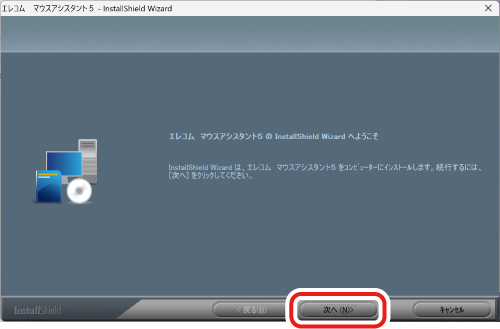

6) ［次へ (N) ＞］をクリックします。

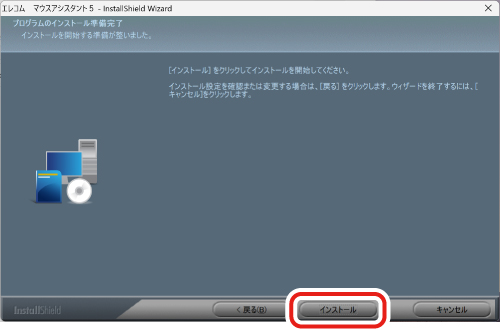

7) ［インストール］をクリックします。
以降インストールは中⽌できません。

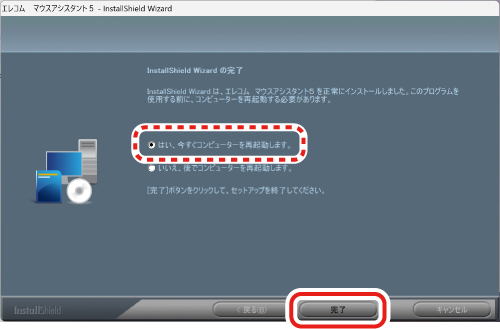

8) インストール終了後、「はい、今すぐコンピューターを再起動します。」にチェックが⼊っていることを確認し、［完了］をクリックします。
パソコンを再起動します。
これでエレコム マウスアシスタントのインストールは完了です。
本製品で機能割り当て機能、高速スクロール、プレゼンテーションモードを使⽤するには、エレコム マウスアシスタントをインストールする必要があります。
エレコム マウスアシスタントは、トラックボールをより有効に使⽤するためのソフトウェアです。
エレコム マウスアシスタントを使うと、特別なボタンや機能に対して、ユーザーが好きな機能を設定することで、⾃分好みの操作をおこなうことができます。
■エレコム マウスアシスタントを⼊⼿する
下記の当社のホームページにアクセスし、最新版アプリケーションをダウンロードしてください。
>ダウンロードページはこちら
■エレコム マウスアシスタントをインストールする
インストールする前に・・・
1) ダウンロードしたELECOM_Mouse_Installer_x.x.x.x.dmg(x.x.x.xの部分はバージョンによって変わります)を、ダブルクリックします。
デスクトップにディスクイメージがマウントされ、ウインドウが表⽰されます。

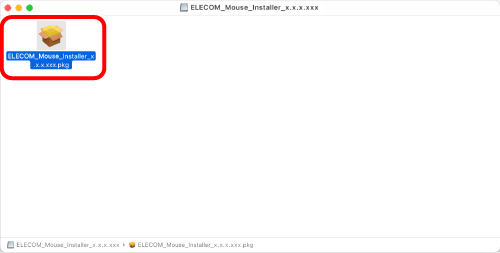

2) 「ELECOM_Mouse_Installer_x.x.x.xxx」をダブルクリックします。
インストーラが起動します。

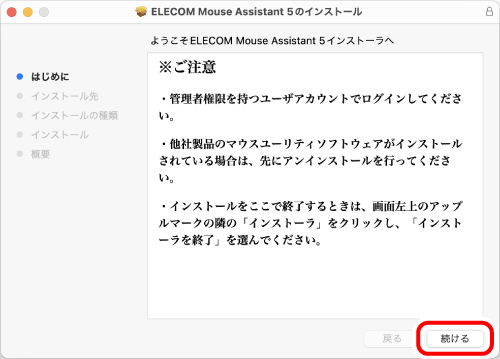

3) ［続ける］をクリックします。
旧バージョンのマウスアシスタントがインストールされている場合は、画⾯左上のアップルマークの隣の「インストーラ」をクリックし、「インストーラを終了」を選んで、インストールプログラムを終了させてからアンインストールをおこなってください。
4) 「インストール先の選択」画面が表示された場合は［続ける］をクリックします。
［戻る］をクリックした場合は、ようこそ画⾯に戻ります。

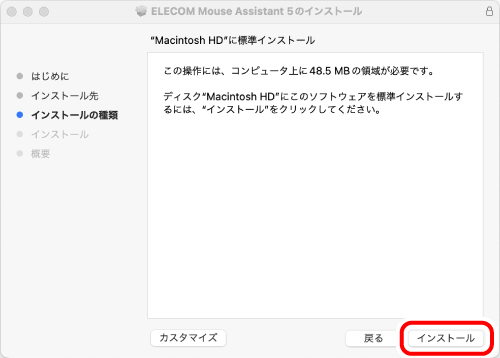

5) ［インストール］をクリックします。
［戻る］をクリックした場合は、ようこそ画⾯に戻ります。

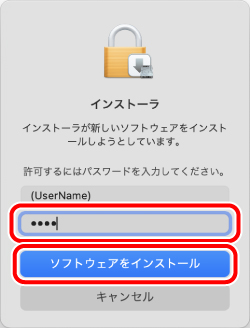

6) パスワード⼊⼒画⾯が表⽰されます。
パスワードを登録されている場合は、パスワードを⼊⼒し、［ソフトウェアをインストール］をクリックします。
パスワードがわからない場合は、パソコンを管理している⽅に確認してください。
ファイルのコピーが始まります。
以降インストールは中⽌できません。

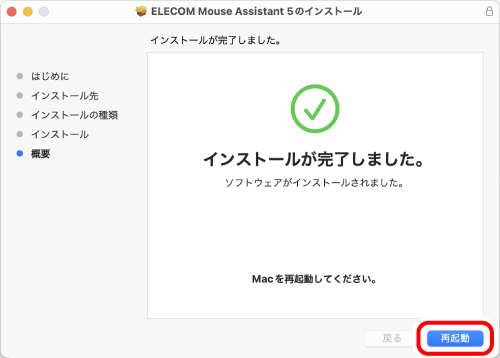

7) インストールが終了したら、［再起動］をクリックします。
システムが再起動します。
これでエレコム マウスアシスタントのインストールは完了です。
アイコンをクリックすると、エレコム マウスアシスタントが起動します。（インストールしたユーザーのみDockにアイコンが登録されています。インストールしたユーザーでない場合は、「移動」→「ユーティリティ」内の「ELECOM_Mouse_Util」をダブルクリックします。）1) 指（またはペンなど）で裏側からボールを押し出します。
2) 綿棒などで3カ所の支持ユニット接触面にたまっているホコリを取り除きます。
光学式センサー付近を掃除する際は、センサーを傷つけないようにしてください。
3) ボールについた汚れをティッシュなどで軽く拭き取ります。
ボールの清掃時にアルコールやクリーニングクロスなどを使用しないでください。
ボール表面に塗布している油分がなくなり、ボールの操作感が悪くなる原因となります。
4) ボールをトラックボール本体に入れます。
ボール表面の油分が不足しているとボールの操作感が悪くなる場合があります。
ボールの操作感が悪いと感じた場合は、手で30秒ほどボールを揉んでください。
手の油分により操作感が改善します。
支持ユニットを交換する際は、センサーを傷つけないようにしてください。
1) 指（またはペンなど）で裏側からボールを押し出します。
2) 付属の取り外しツールを指でつまみ、交換したい支持ユニットの溝にカチッと音が鳴るまで挿し込みます。
3) 取り外しツールを指で強くつまんで引き抜き、支持ユニットを取り外します。
4) 交換する支持ユニットを内側の爪に引っかかるように置きます。
5) カチッと音が鳴るまで指などで押さえつけ、支持ユニットをはめ込みます。
6) ボールをトラックボール本体に入れます。
トラックボールが正常に動作しない時はこちらをお試しください。
① トラックボールの電源がONになっているか確認してください。
② 電池が正しくセットされているか、電池が消耗していないか確認してください。
※トラックボールを長期間使用しないときは電源を切っておくと、電池を節約できます。
③ Bluetoothの接続を確認してください。
④ パソコン本体とトラックボールの使用位置を変更してください。
本製品は2.4GHz帯の電波を使用しています。トラックボールの電波がパソコンに届く範囲で使用してください。
電波到達距離の目安
非磁性体（木の机など）：約 10m
磁性体（鉄の机など）：約 3m
※弊社環境でのテスト値であり保証値ではありません。使用環境における2.4GHz帯の電波状況によりさらに短くなることがあります。
⑤ パソコンを再起動してください。
⑥ パソコンのOSを最新のバージョンに更新してください。
⑦ Bluetoothドライバーを更新してください。（Windows®パソコンをお使いの場合）

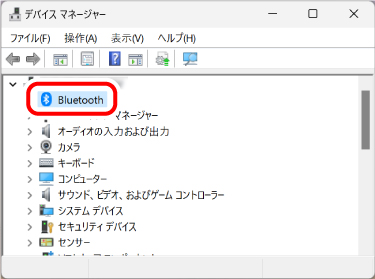

1) 「スタート」を「右クリック」して「デバイスマネージャー」を開きます。

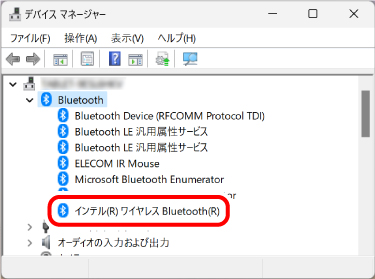

2) 「Bluetooth」をクリックします。
3) パソコンに搭載されているBluetooth機能の製造元を確認します。
以下はインテル®社製のBluetooth機能が搭載されている場合の手順を説明します。
それ以外の製造元の場合、または製造元が分からない場合は、ご使用のパソコン本体の取扱説明書を確認するか、パソコン本体メーカーにBluetoothドライバーの更新方法をお問い合わせください。
4) お使いのブラウザの検索機能で「インテル® ドライバー & サポート・アシスタント」を検索して、インテル社のサポートページからインストーラーをダウンロードします。
5) ダウンロードしたインストーラーの指示に従って「インテル® ドライバー & サポート・アシスタント」をインストールします。

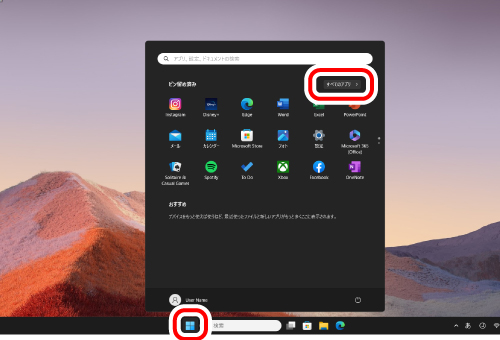

6) 「スタート」をクリックしてから「すべてのアプリ」をクリックします。

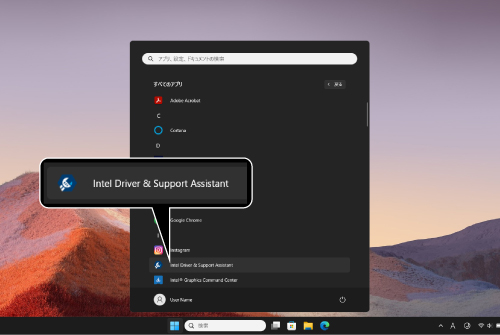

7) 「Intel Driver & Support Assistant」を開きます。

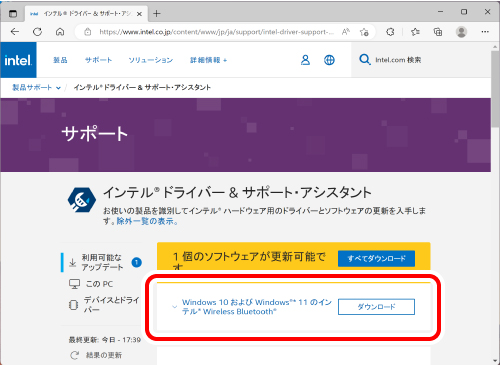

8) ブラウザでインテル社のサポートページが自動で開き、お使いのパソコンで更新可能なドライバーとソフトウェアの一覧が表示されます。
9) 一覧に「インテル® Wireless Bluetooth®」がある場合はダウンロードします。
※お使いのパソコン環境やサポートページの更新によって、ブラウザ上の表示が変わる場合があります。
10) ダウンロードしたインストーラーの手順に従ってBluetoothドライバーをインストールします。
これでBluetoothドライバーの更新は完了です。
⑧ USB接続のBluetoothレシーバーを使用している場合、レシーバーの接続を変更してください。
パソコンのUSBポートやUSBハブの仕様によっては、トラックボールと同時に使用している他のUSB3.0デバイスから周辺の2.4GHz帯の電波状況を悪化させるノイズが発生することがあります。
2.4GHz帯の電波状況を悪化させることがあるUSBデバイスの例
この場合、下記の方法で改善する場合があります。
同時に使用している他のUSB3.0デバイスから離れた別のUSBポートにBluetoothレシーバーを接続する。
USB2.0のUSBハブ、または延長ケーブルにBluetoothレシーバーを接続する。
