ギガネットワークが標準的となった現在の業務ネットワークに最適な全ポートがギガ対応のスイッチです。
また、全てのLANポートが「Auto MDI/MDI-X機能」に対応しているので、接続先のLANポートの仕様に応じて、自動的に識別を行い接続します。LANポートの仕様や、ストレートケーブル/クロスケーブルの違いを意識する必要がありません。
更に「EHB-SG2Bシリーズ」はSFPポートを搭載し、光ファイバーケーブルを利用した長距離高速通信にも対応。

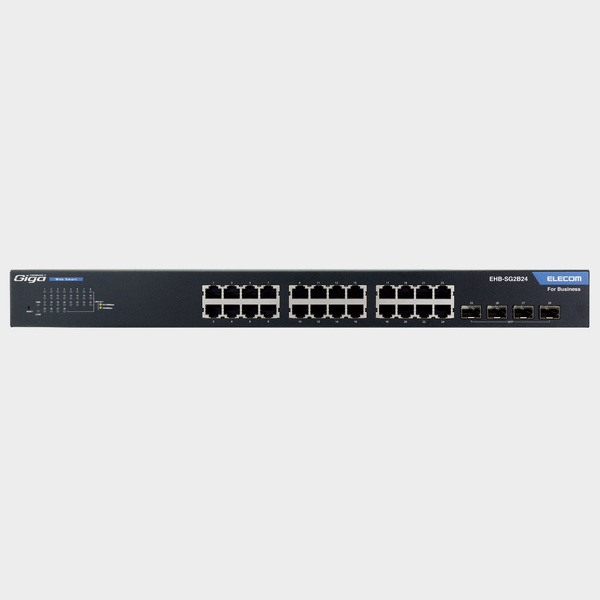

※画像の製品はEHB-SG2B24です。
型番 | EHB-EX-SFPGSX | EHB-EX-SFPGLX | EHB-EX-SFPGBW-P※ |
---|---|---|---|
接続方式 | 1000BASE-SX準拠 | 1000BASE-LX準拠 | 1000BASE-BX準拠 |
コネクタ形状 | 2芯 LCコネクタ | 1芯 LCコネクタ | |
ケーブルタイプ | マルチモード | シングルモード | |
最大伝送距離 | 最大550m | 最大10km |
※このモデルはSFPモジュールを2個セットで使用するモデルで、同一光ファイバー上で異なる波長を使って送受信が可能になります。
本製品はEHB-EX-SFPGBW13とEHB-EX-SFPGBW14のSFPモジュールが2個同梱されており、これらを組み合わせることでお使いいただけます。
型番 | 種別 | 光ファイバーケーブル 型番 |
コネクタ形状 | |
---|---|---|---|---|
EHB-EX-SFPGSX | マルチモード | GI | OC-LCLC5シリーズ | LC-LCコネクタ |
OM3 | OC-LCLC50M3シリーズ | |||
GI | OC-LCSC5シリーズ | LC-SCコネクタ | ||
OM3 | OC-LCSC50M3シリーズ | |||
EHB-EX-SFPGLX | シングルモード | SM | OC-LCLC1シリーズ | LC-LCコネクタ |
EHB-EX-SFPGBW-P | OC-LCSC1シリーズ | LC-SCコネクタ |
遅延の許されないIP電話やTV会議等のリアルタイムアプリケーション利用時に必須となるQoS機能に対応。ACLを用いたレイヤ―2/3/4(802.1p/DSCP/TCP・UDPポート)レベルでのポリシー設定が可能な為、柔軟なQOS制御が可能です。また、ポート単位での帯域制御機能にも対応し、端末のトラフィック制御も実現します。

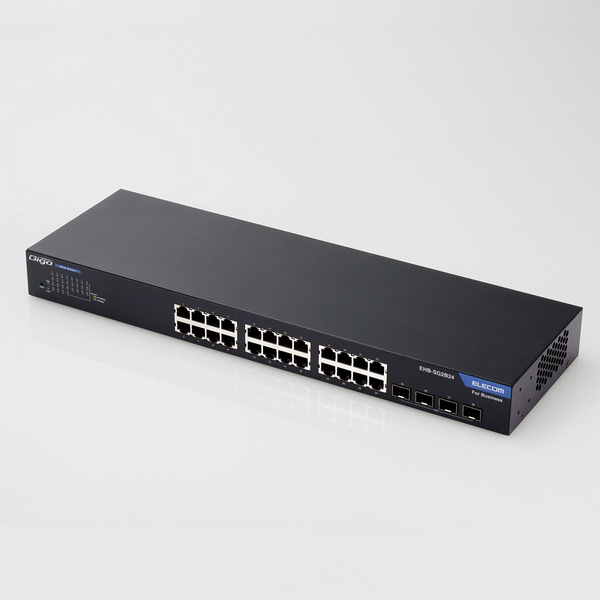

※画像の製品はEHB-SG2B24です。
ギガポートを複数束ねることで最大5Gbpsまでのバックボーン帯域拡張が提供可能とともに冗長性を提供することでケーブル障害時にも通信断を防ぎます。
※画像の製品はEHB-SG2B08です。
長年のスイッチ設計経験を生かした排熱設計で実現したファンレス仕様によりオフィスや学校などの静粛性が求められる場所への導入にも最適です。
また、可動部分が減ることにより、ファン故障による障害も減少させます。
付属のパーツを使用することにより、19型ラックマウントシステムへ簡単に組み込むことができます。
設定間違いの際や機器入替時にゼロからの設定をなくす設定保存&復元機能を搭載。
保存した設定ファイルを用いて、複雑な設定がされたスイッチでも、さっと設定を復元できます。HTTP/HTTPSだけでなく、FTPにも対応し、使い慣れた方法で利用可能です。
管理の為のプロトコルとして一般的に使われるSNMPに対応。既に使用中のSNMPベースの管理システムがあれば簡単追加で直ぐに機器管理できます。
スイッチの設定変更だけで柔軟にパケットキャプチャの対象ポートを変更できるポートミラーに対応。接続変更や機器手配に手間をかけずにパケットキャプチャが可能です。
パソコンに標準搭載されているブラウザだけで設定可能なWeb設定インタフェース採用。
余分なアプリケーションはインストール不要で直ぐに設定できます。
HTTPSにも対応しており、セキュアな通信での設定が可能です。
また、分かりやすい日本語インタフェースですので不慣れな管理者でも簡単設定可能です。
VLAN機能を利用する事により、社内環境に応じた柔軟なネットワークの共有、分割設定が可能。
異なる部門や、フロア間におけるセキュアなネットワーク環境構築を実現。
スイッチに接続されたポートの番号から、所属するVLANグループを識別する方式。
※画像の製品はEHB-SG2B08です。
通常のポートベースVLANに加え、マルチプルポートと呼ばれるポートを設定する事が可能な方式。マルチプルポートはポートベースで設定した全てのVLANグループがオーバーラップしており、全てのVLANグループと通信可能である。タグVLANと異なる点は、アップリンクの接続先がVLAN非対応の端末でも使用可能という点である。
※画像の製品はEHB-SG2B08です。
イーサーネットフレームに付加された短い固定長のタグによりVLANグループを識別する方式。タグを付加することにより、フレームに自身が所属するVLANの識別情報を持たせるという、IEEEで802.1Qとして標準化された通信プロトコルに準拠している。これにより、一つの通信ポートで複数の異なるVLANを通信させることが可能になるので主に複数のスイッチングハブにわたってVLANを構成したりする際に便利です。
※画像の製品はEHB-SG2B08です。
接続許可が出されるまでネットワークへの接続を防止するIEEE802.1X認証に対応。
RADIUSサーバーとの組み合わせで一元的なアカウント管理により、手間をかけず強固なセキュリティーを実現します。ポートベース認証だけでなく、MACベース認証にも対応しており、他のスイッチ経由で接続された先の複数端末の認証にも対応します。
※画像の製品はEHB-SG2B08です。
許可されたDHCPサーバー以外からの通信を遮断するDHCP Snooing機能搭載。
未許可のDHCPサーバーによる接続障害を防ぎます。
静的エントリーやDHCP Snooping機能との連携により、偽装されたIPアドレス端末からの通信を自動的に遮断します。
ACL(AccessControlList)機能により、使用環境に応じたデータのきめ細かい転送制御を実現し、無駄な通信の排除やアプリケーション単位でのセキュリティー制御を実現します。
ハードウェアベースで転送制御を実現しつつも、ギガビットパフォーマンスを提供します。
ネットワークループを自動的に感知し、ループ発生ポートを自動的に閉鎖。
通信障害が発生することを未然に防ぎ、業務の安定した遂行を実現します。
※画像の製品はEHB-SG2B08です。
冗長構成時の経路切り替えを自動的に行う各種スパニングツリープロトコルに対応。基本的な802.1D STPから、高速収束機能を備えた802.1w RSTPやVLANとの親和性が高い802.1s MSTPまで、様々なネットワークに対応します。
※画像の製品はEHB-SG2B08です。
データの有無を自動的に判断し、動的な節電を実現する、らくらく節電E(IEEE802.3az EEE規格)に対応。IEEE802.3azに対応しているスイッチや端末との組み合わせで手間なく自動的に省エネを実現します。
※画像の製品はEHB-SG2B08です。
学校やマンションなどの夏場では過酷な環境となりやすい場所でも安定可動を提供する動作温度50℃に対応。設置環境を気にせずお使いいただけます。
「IEC61000-4」準拠のイミュニティ試験をクリア。24時間稼働を求められるスイッチングハブに相応しい、高い信頼性と長寿命を実現しました。
別売の磁石を取付けていただくことで、金属面への設置も可能になります。
※ EHB-SG2B08/EHB-SG2B16のみ対応
ハブ用オプションマグネット EHB-EX-MG4 はこちら >>
ジャンボフレームに対応しジャンボフレーム対応機器との間でより高速なデータ転送が可能です。
長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。
お客様のニーズに応じてお選びいただけます。
保守サービスについて、詳しくはこちら
障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器を弊社に送り返していただきます。
標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。
型番 | EHB-SG2B08 | EHB-SG2B16 | EHB-SG2B24 |
---|---|---|---|
接続方式 | 1000BASE-T/100BASE-TX/10BASE-T | ||
ネットワークタイプ | IEEE802.3ab/IEEE802.3u/IEEE802.3 | ||
スイッチング方式 | ストア&フォワード | ||
バッファメモリー | 1.5Mbytes(各ポートに動的割当て) | ||
フラッシュメモリー | 32Mbytes | ||
メインメモリー | 256Mbytes | ||
通信モード | フルデュプレックス/ハーフデュプレックス | ||
フローコントロール制御 | IEEE802.3x(フルデュプレックス時),バックプレッシャー(ハーフデュプレックス時) | ||
スイッチファブリック | 20.00Gbps | 40.00Gbps | 56.00Gbps |
最大パケット転送能力 | 14.9Mpps | 29.8Mpps | 41.7Mpps |
フィルタリング速度 | 1488000パケット/秒(1000Mbps),148800パケット/秒(100Mbps),14880パケット/秒(10Mbps) | ||
MACアドレス登録数 | 16,384件(全ポート合計) | ||
ポート数 | 10ポート | 20ポート | 28ポート |
AutoMDI/MDI-X | 対応 | ||
オートネゴシエーション | 対応 | ||
コネクタ形状 | RJ-45×8,SFPスロット×2 | RJ-45×16,SFPスロット×4 | RJ-45×24,SFPスロット×4 |
適合ケーブル | 10BASE-T:UTPカテゴリー3以上,100BASE-TX:UTPカテゴリー5以上,1000BASE-T:UTPカテゴリー5e以上 | ||
SNMP | v1/v2c/v3対応 | ||
MIB | 標準MIB, Private MIB | ||
SNMP TRAP | 対応 | ||
RMON | 対応 | ||
設定方法 | 日本語/英語Web | ||
FWアップデート方法 | HTTP(Web) | ||
設定の復元/保存方法 | HTTP(Web) | ||
Syslog | 対応 | ||
SNTP | SNTPクライアント | ||
IEEE802.1X認証 ポートベース | 対応 | ||
IEEE802.1X認証 MACベース | 対応 | ||
ノンブロッキング | 対応 | ||
ジャンボフレーム | 対応(9Kbytes) | ||
スパニングツリー | 対応 | ||
VLAN | VLANグループ数:256, VLAN ID:1-4094, ポートベースVLAN, タグVLAN, プライベートVLAN対応 | ||
ブロードキャスト/マルチキャストストームコントロール | 対応 | ||
QoS | IEEE802.1p対応 | ||
トランキング | LACP 最大4グループまで | LACP 最大8グループまで | |
ポートミラーリング | 対応 | ||
ループ検知機能 | ループ防止 | ||
IGMP | 対応 | ||
MLD | 非対応 | 対応 | |
MTBF | 392,000時間 | 386,000時間 | 408,000時間 |
EAP透過機能 | 対応 | ||
BPDU透過機能 | 対応 | ||
IPアドレス設定方法 | 固定IP, DHCPクライアント | ||
入力電圧 | AC100~240V±10% 50/60Hz | ||
消費電力(定格) | 最大14.4W | 最大15.5W | 最大19.2W |
発熱量 | 最大約51.9kJ/h | 最大約55.8kJ/h | 最大約69.2kJ/h |
省電力機能 | らくらく節電E対応 | ||
エネルギー消費効率 | 1.4W/Gbps | 0.8W/Gbps | 0.7W/Gbps |
最大実効伝送速度 | 10.0Gbps | 20.0Gbps | 28.0Gbps |
外形寸法(幅×奥行き×高さ) | 約280×約180×約44mm(本体のみ) | 約280×約180×約44mm(本体のみ) | 約440×約140×約44mm(本体のみ) |
質量 | 約1.6kg(本体のみ) | 約1.8kg(本体のみ) | 約2.2kg(本体のみ) |
筐体材質(カラー) | メタル(ブラック) | ||
動作時環境条件 | 温度:0℃~50℃ 湿度:10%~90%(ただし結露なきこと) | ||
保管時環境条件 | 温度:-40℃~70℃ 湿度:5%~90%(ただし結露なきこと) | ||
設置方向 | 水平設置, 壁掛け, マグネット, 19インチラックマウント | 水平設置, 壁掛け, マグネット, 19インチラックマウント | 水平設置, 19インチラックマウント |
壁掛け用穴 | あり | あり | なし |
冷却ファン | なし | なし | なし |
盗難防止 | セキュリティスロットあり | ||
保証期間 | 3年 | ||
法令対応 | EU RoHS指令準拠(10物質) | ||
適合規格 | VCCI ClassA | ||
イミュニティ試験 |
|
||

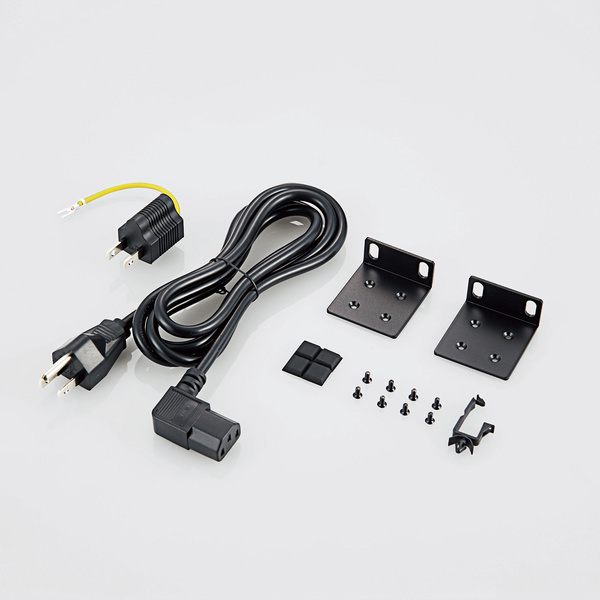

付属品 | 専用AC電源ケーブル(3ピン、約1.8m):1本、3ピン-2ピン変換アダプター:1個、ACケーブル抜け防止バンド:1個、19インチラック取付金具:2個、19インチラック取付金具ネジ:8個、ゴム足:4個、クイックセットアップガイド:1枚、安全にお使いいただくために:1枚 | ||
別売品 |
・オプションマグネット(EHB-EX-MG4)対応 ・1000BASE対応SFP オプションモジュール (EHB-EX-SFPGSX / EHB-EX-SFPGLX / EHB-EX-SFPGBW-P) |
・1000BASE対応SFP オプションモジュール (EHB-EX-SFPGSX / EHB-EX-SFPGLX / EHB-EX-SFPGBW-P) |
※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。
