1000BASE-T対応 スイッチングハブ

中小規模オフィスや事務所の高速ネットワーク構築に最適です。オフィスのパソコンやネットワークハードディスク等をまとめて、ネットワーク接続いただけます。

また、全てのLANポートが「Auto MDI/MDI-X機能」に対応しているので、接続先のLANポートの仕様に応じて、自動的に識別を行い接続します。LANポートの仕様や、ストレートケーブル/クロスケーブルの違いを意識する必要がありません。

16 / 24ポート製品は当社独自の「UltraFE（Ultra Fast Ether）」に対応しています。
（5、8ポート製品は対応しておりません。）
UltraFE機能により、従来製品で100Mbpsでしか通信できない環境でも、本製品同士であれば最大500Mbpsに高速化することができます。

長年のスイッチ設計経験を生かした排熱設計で実現したファンレス仕様によりオフィスや学校などの静粛性が求められる場所への導入にも最適です。
また、可動部分が減ることにより、ファン故障による障害も減少させます。

長年のスイッチ設計経験を生かした排熱設計で実現したファンレス仕様によりオフィスや学校などの静粛性が求められる場所への導入にも最適です。
また、可動部分が減ることにより、ファン故障による障害も減少させます。

デスクサイドやサーバーラックの横など、様々な設置環境に対応しています。全製品にマグネットを標準添付しています。または別途ネジを用意していただくと、マグネットが使えない非金属壁面へも、取り付けが可能になります。

8ポート製品は、ゴム足・マグネットは出荷時に製品本体に取り付けてあります。（水平設置の際もマグネットを付けたままご使用下さい）

16ポートおよび24ポートモデルは、付属の取付金具を使うことで19インチラックに固定することもできるなど、安全に使用するための工夫が施されています。

※ネジは添付しておりません。JIS規格「M3」サイズで作成されたネジのご使用を推奨いたします。

「EHB-UG2A-Sシリーズ」は、ループ防止機能を搭載し、ループ構成が引き起こすネットワークへの影響を最小限に抑えます。LEDランプとブザー音によるループ発生通知を行い、「ループ防止ランプ」の他、ループ発生ポートのステータスランプが点滅する為、迅速なループ発生場所の特定ならびにループ解除が可能となります。

また、ループを検知すると、該当ポートのみ無効となるため、ネットワーク障害を最小限に抑えます。

※写真は、EHB-UG2A16-S（16ポートモデル）です。

らくらく節電により接続していないポート、リンクしていないポートを自動的に判別し、電力供給を抑えます（※）。オフィスなど夜間多くのパソコンがシャットダウンしている環境では、大幅な電力の節約を実現することができる、省エネ法に準拠したスイッチングハブです。

5ポート/16ポート/24ポート製品は「らくらく節電E」にも対応。さらに8ポートモデルは「らくらく節電E+」に対応。LANケーブルの長さや通信しているデータ量に応じてかしこく電力を節約。意識することなく、省エネを実践することができます。

※本シリーズの5ポートは最大83%、8ポートは最大76%、16ポート製品は最大66％、24ポート製品は最大71％

測定環境 ※負荷器：YOKOGAWA製 AE5511 / ※計測：ハブへ1分間データを転送後の電力

※ 5ポート/16ポート/24ポート製品は「らくらく節電E」に対応。
※ 8ポートは「らくらく節電E+」に対応。

動作時環境温度50℃対応。工場や教室など空調のない過酷な環境でも安定して稼働します。

エレコム法人向けネットワーク製品では法人品質基準を策定し、それに従って製品を設計・製造しています。長年の経験で培われた様々な熱対策技術と放熱性に優れたメタルケースを採用することにより、発熱を最大限に抑えました。 長期使用で信頼性が求められる本体部・電源部共に、安心の日本メーカー製電解コンデンサを採用※した高信頼モデルです。

「IEC61000-4」準拠のイミュニティ試験をクリア。使用時間の長いスイッチングハブに求められる高い信頼性と長寿命を実現しました。

※EHB-UG2A05-S/EHB-UG2A08-Sはメイン基板に電解コンデンサを使用しておりません。

5ポート、8ポート、16ポート、24ポートの4機種をラインナップ。中小規模オフィスや事務所の高速ネットワーク構築に最適です。

ACケーブル抜け防止バンドを標準添付

EHB-UG2A-Sシリーズすべてに「ACケーブル抜け防止バンドを標準添付。バンドを使用してケーブルを取り付けることで抜けにくくなり、不要な電源トラブルを防ぐことができます。

ジャンボフレーム対応

ジャンボフレームに対応しジャンボフレーム対応機器との間でより高速なデータ転送が可能です。

保証期間は安心の3年保証(センドバック保守)。
更にユーザー登録いただいたお客様限定で2年の延長保証(合計5年間)いたします。

※ユーザー登録による2年延長保証提供につきましては、エレコムサポート&サービス株式会社(ESSC)が行います。

長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。
お客様のニーズに応じてお選びいただけます。

保守サービスについて、詳しくはこちら

デリバリー保守(オプションサービス)

障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器を弊社に送り返していただきます。

センドバック延長保守(オプションサービス)

標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。

EHB-UG2A08-S

耐熱50℃、ループ防止機能や省エネ機能などの法人利用で安心の基本機能を搭載した、1000BASE-T対応の電源内蔵メタル筐体8ポートスイッチングハブです。

伝送速度	1000BASE-T/100BASE-TX/10BASE-T
準拠規格	IEEE802.3ab/IEEE802.3u/IEEE802.3
スイッチング方式	ストア＆フォワード
フローコントロール制御	IEEE802.3x（フルデュプレックス時），バックプレッシャ（ハーフデュプレックス時）
ポート数	8ポート
AutoMDI/MDI-X	対応
オートネゴシエーション	対応（1000/100/10Mbps）
コネクタ形状	RJ-45 ×8
適合ケーブル	10BASE-T：UTPカテゴリー3以上，100BASE-TX：UTPカテゴリー5以上，1000BASE-T：UTPカテゴリー5e以上
バッファメモリー	192Kbytes（各ポートに動的割当て）
スイッチングファブリック	16.0Gbps
最大パケット転送能力	12.0Mpps
パケット転送速度	1488000パケット/秒（1000Mbps），148800パケット/秒（100Mbps），14880パケット/秒（10Mbps）
MACアドレス登録数	4,096件（全ポート合計）
ジャンボフレーム	対応 (9Kbytes)
ノンブロッキング	対応
EAP透過機能	対応
BPDU透過機能	対応
ループ検知・防止機能	ループ防止（ブザー鳴動）
入力電圧	AC100～240V±10% 50/60Hz
消費電力	最大4.7W
発熱量	最大約17.0kJ/h
省電力機能	らくらく節電E+対応
エネルギー消費効率	0.6W/Gbps
最大実効伝送速度	8.0Gbps
外形寸法（幅×奥行き×高さ）	約171.5×約83.6×約30.0mm（本体のみ）
質量	約380g
筐体材質（カラー）	メタル（ホワイト）
冷却ファン	なし
設置方法	水平設置、壁掛け、マグネット
壁掛け用穴	あり
動作時環境条件	温度：0℃～50℃ 湿度：10%～90%（ただし結露なきこと）
保管時環境条件	温度：-40℃～70℃ 湿度：5%～90%（ただし結露なきこと）
MTBF	725,000時間
法令対応	EU　RoHS指令準拠（10物質）
適合規格	VCCI ClassB
付属品	専用AC電源ケーブル(2ピン、約1.8m):1本、ACケーブル抜け防止バンド:1個、安全にお使いいただくために:1枚※ゴム足・マグネットは出荷時に製品本体に取り付けてあります※水平設置の際もマグネットを付けたままご使用下さい
保証期間	3年間
保守サービス｜デリバリー	1年：EBS-DH-01B / 3年：EBS-DH-03B / 5年：EBS-DH-05B
保守サービス｜センドバック延長	1年：EBS-SB-01B / 2年：EBS-SB-02B

※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。

各部名称（5ポート）

EHB-UG2A05-S

• ① ループ防止スイッチ
• ② 全面パネルLED
• ③ LANポート
• ④ FG端子(ネジ径M4×6mm)
  ※アース線は別売です。
• ⑤ 電源コネクター
• ⑥ ACケーブル抜け防止バンド取付穴
• ⑦ マグネット
• ⑧ ゴム足
• ⑨ 壁掛け穴

各部名称（8ポート）

EHB-UG2A08-S

• ① ステータスランプ
• ② パワーランプ
• ③ ループ防止ランプ
• ④ ループ防止スイッチ / らくらく節電E+
• ⑤ 電源コネクター
• ⑥ LANポート
• ⑦ 壁掛け用ホール
• ⑧ マグネット
• ⑨ ACケーブル抜け防止バンド
• ⑩ FG端子(ネジ径M4×6mm)
  ※アース線は別売です。

各部名称（16ポート / 24ポート）

EHB-UG2A16-S

EHB-UG2A24-S

• ① ステータスランプ
• ② パワーランプ
• ③ ループ防止ランプ
• ④LANポート
• ⑤ 電源コネクター
• ⑥ ループ防止スイッチ
• ⑦ 壁掛け用ホール
• ⑧ 19インチラック取付金具
• ⑨ マグネット
• ⑩ ACケーブル抜け防止バンド

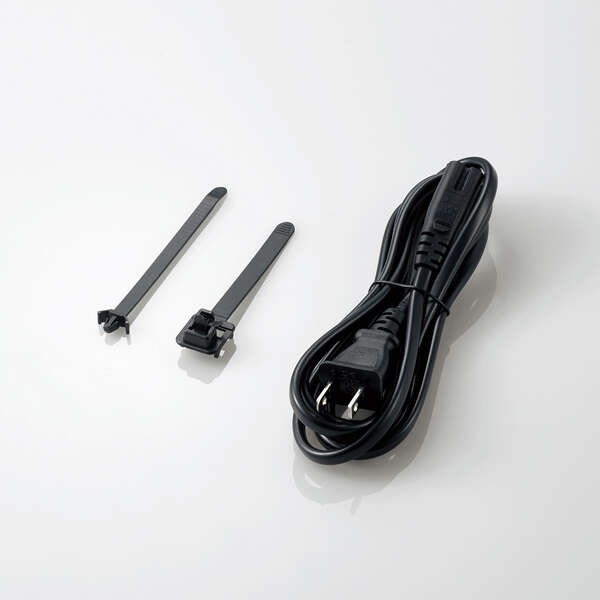

EHB-UG2A05-S（5ポート） / EHB-UG2A08-S（8ポート）

• ・ 専用AC電源ケーブル(2ピン、約1.8m):1本
• ・ ACケーブル抜け防止バンド:1個
• ・ 安全にお使いいただくために:1枚

※ゴム足・マグネットは出荷時に製品本体に取り付けてあります。
※水平設置の際もマグネットを付けたままご使用下さい。

EHB-UG2A16-S（16ポート） / EHB-UG2A24-S（24ポート）

• ・ 専用AC電源ケーブル(3ピン、約1.8m):1本
• ・ 3ピン-2ピン変換アダプター:1個
• ・ ACケーブル抜け防止バンド:1個
• ・ 19インチラック取付金具:2個
• ・ 19インチラック取付金具ネジ:8個
• ・ ゴム足:4個
• ・ マグネット:4個
• ・ マグネット取付ネジ:4個
• ・ 安全にお使いいただくために:1枚
