1000BASE-T対応 スイッチングハブ

EHB-UG2A-SシリーズEHB-UG2A24-S

動作時環境温度50℃、1000BASE-T対応の電源内蔵メタル筐体24ポートハブです。ループ防止機能搭載・省エネ法適合で、自社規定の法人品質基準をクリアした信頼性の高いスイッチングハブです。

  • EU Rohs指令準拠製品

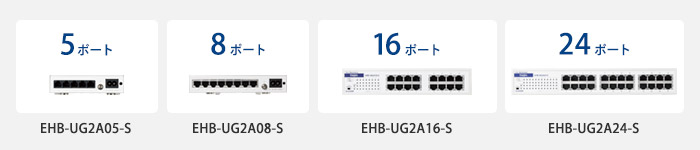

ラインアップ

型番/JANCD 特長 標準価格 備考
EHB-UG2A08-S 4953103463097
8ポート ¥7,900(税抜)
¥8,690(税込)
発売中
EHB-UG2A16-S 4953103463103
16ポート ¥18,800(税抜)
¥20,680(税込)
発売中
EHB-UG2A24-S 4953103463080
24ポート ¥28,800(税抜)
¥31,680(税込)
発売中

    製品の特長

    レイヤー2 Webスマートギガスイッチ - EHB-SG2A08

    GIGA対応全ポートギガビット(1000BASE-T)に対応

    中小規模オフィスや事務所の高速ネットワーク構築に最適です。オフィスのパソコンやネットワークハードディスク等をまとめて、ネットワーク接続いただけます。

    また、全てのLANポートが「Auto MDI/MDI-X機能」に対応しているので、接続先のLANポートの仕様に応じて、自動的に識別を行い接続します。LANポートの仕様や、ストレートケーブル/クロスケーブルの違いを意識する必要がありません。

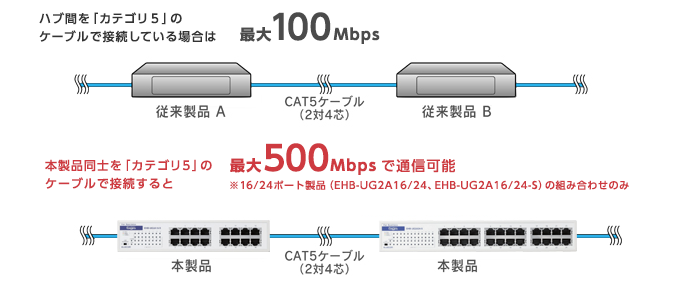

    最大500MbpsUltraFE機能を搭載(16/24ポート製品のみ)

    16 / 24ポート製品は当社独自の「UltraFE(Ultra Fast Ether)」に対応しています。
    (8ポート製品は対応しておりません。)
    UltraFE機能により、従来製品で100Mbpsでしか通信できない環境でも、本製品同士であれば最大500Mbpsに高速化することができます。

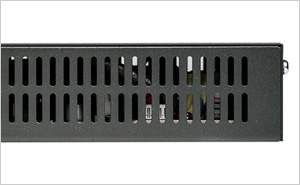

    静粛性が必要な場所でも導入に最適な静音ファンレス設計

    長年のスイッチ設計経験を生かした排熱設計で実現したファンレス仕様によりオフィスや学校などの静粛性が求められる場所への導入にも最適です。
    また、可動部分が減ることにより、ファン故障による障害も減少させます。

    様々な設置方法縦置き横置き自由自在

    デスクサイドやサーバーラックの横など、様々な設置環境に対応しています。全製品にマグネットを標準添付しています。または別途ネジを用意していただくと、マグネットが使えない非金属壁面へも、取り付けが可能になります。

    8ポート製品は、ゴム足・マグネットは出荷時に製品本体に取り付けてあります。(水平設置の際もマグネットを付けたままご使用下さい)

    16ポートおよび24ポートモデルは、付属の取付金具を使うことで19インチラックに固定することもできるなど、安全に使用するための工夫が施されています。

    ※ネジは添付しておりません。JIS規格「M3」サイズで作成されたネジのご使用を推奨いたします。

    ネットワーク障害を最小限に抑えますループ防止機能 搭載

    「EHB-UG2A-Sシリーズ」は、ループ防止機能を搭載し、ループ構成が引き起こすネットワークへの影響を最小限に抑えます。LEDランプとブザー音によるループ発生通知を行い、「ループ防止ランプ」の他、ループ発生ポートのステータスランプが点滅する為、迅速なループ発生場所の特定ならびにループ解除が可能となります。

    また、ループを検知すると、該当ポートのみ無効となるため、ネットワーク障害を最小限に抑えます。

    ネットワークループとは?ループ構成になっているネットワーク経路にパケットが無限に流れ続け、ネットワークが通信パケットで飽和状態になり、ネットワークダウンなどの障害を引き起こす現象。

    ※写真は、EHB-UG2A16-S(16ポートモデル)です。

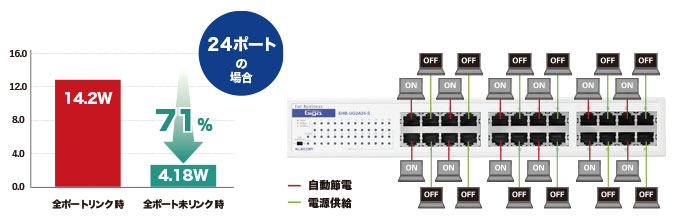

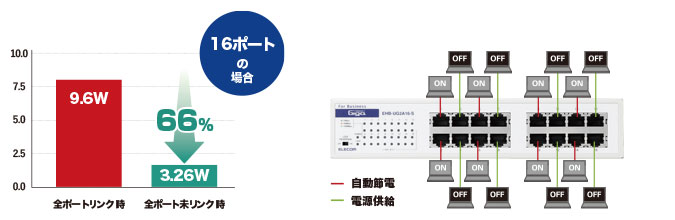

    省エネ法に準拠省電力機能で、大幅節電可能!(※)

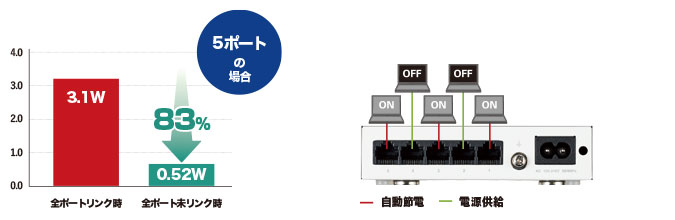

    らくらく節電により接続していないポート、リンクしていないポートを自動的に判別し、電力供給を抑えます(※)。オフィスなど夜間多くのパソコンがシャットダウンしている環境では、大幅な電力の節約を実現することができる、省エネ法に準拠したスイッチングハブです。

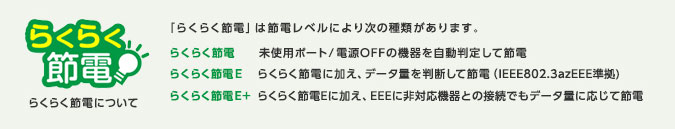

    16ポート/24ポート製品は「らくらく節電E」にも対応。さらに8ポートモデルは「らくらく節電E+」に対応。LANケーブルの長さや通信しているデータ量に応じてかしこく電力を節約。意識することなく、省エネを実践することができます。

    ※本シリーズの8ポートは最大76%、16ポート製品は最大66%、24ポート製品は最大71%

    過酷な環境となる夏場でも安定可動を提供する耐熱50℃対応

    bnr_support_repair 動作時環境温度50℃対応。工場や教室など空調のない過酷な環境でも安定して稼働します。

    エレコム法人向けネットワーク製品では法人品質基準を策定し、それに従って製品を設計・製造しています。長年の経験で培われた様々な熱対策技術と放熱性に優れたメタルケースを採用することにより、発熱を最大限に抑えました。 長期使用で信頼性が求められる本体部・電源部共に、安心の日本メーカー製電解コンデンサを採用※した高信頼モデルです。

    「IEC61000-4」準拠のイミュニティ試験をクリア。使用時間の長いスイッチングハブに求められる高い信頼性と長寿命を実現しました。

    ※EHB-UG2A08-Sはメイン基板に電解コンデンサを使用しておりません。

    高速ネットワークを構築中小規模オフィスや事務所に最適

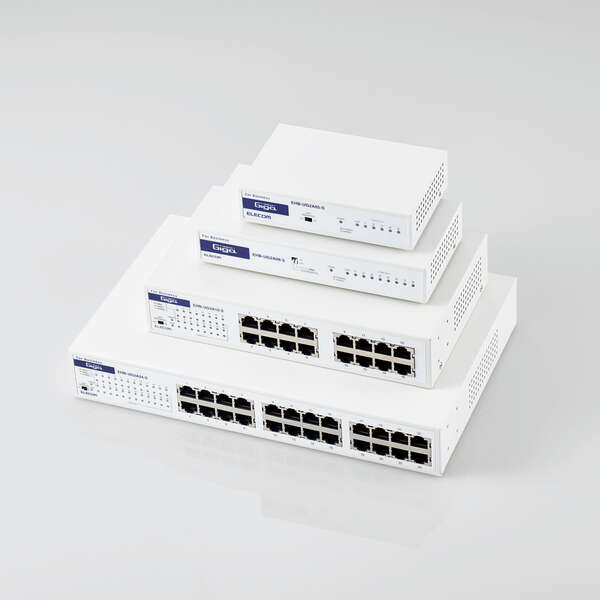

    8ポート、16ポート、24ポートの3機種をラインナップ。中小規模オフィスや事務所の高速ネットワーク構築に最適です。

    ACケーブル抜け防止、ジャンボフレーム対応などその他 豊富な機能を搭載

    ACケーブル抜け防止バンドを標準添付

    EHB-UG2A-Sシリーズすべてに「ACケーブル抜け防止バンドを標準添付。バンドを使用してケーブルを取り付けることで抜けにくくなり、不要な電源トラブルを防ぐことができます。

    ジャンボフレーム対応

    ジャンボフレームに対応しジャンボフレーム対応機器との間でより高速なデータ転送が可能です。

    ユーザー登録で更に、2年延長保証安心の3年保証(センドバック保守)

    保証期間は安心の3年保証(センドバック保守)。
    更にユーザー登録いただいたお客様限定で2年の延長保証(合計5年間)いたします。

    ※ユーザー登録による2年延長保証提供につきましては、エレコムサポート&サービス株式会社(ESSC)が行います。

    長期的な機器使用を支える保守サービスにも対応

    bnr_support_repair 長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。
    お客様のニーズに応じてお選びいただけます。

    保守サービスについて、詳しくはこちら

    デリバリー保守(オプションサービス)

    障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器を弊社に送り返していただきます。

    センドバック延長保守(オプションサービス)

    標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。

    製品仕様

    EHB-UG2A08-S EHB-UG2A16-S EHB-UG2A24-S
    接続方式 1000BASE-T/100BASE-TX/10BASE-T
    ネットワークタイプ IEEE802.3ab/IEEE802.3u/IEEE802.3
    スイッチング方式 ストア&フォワード
    バッファメモリー 192Kbytes(各ポートに動的割当て) 512Kbytes(各ポートに動的割当て)
    フローコントロール制御 IEEE802.3x(フルデュプレックス時)
    バックプレッシャ(ハーフデュプレックス時)
    スイッチファブリック 16.0Gbps 32.0Gbps 48.0Gbps
    最大パケット転送能力 12.0Mpps 24.0Mpps 36.0Mpps
    フィルタリング速度 1488000パケット/秒(1000Mbps)
    148800パケット/秒(100Mbps)
    14880パケット/秒(10Mbps)
    MACアドレス登録数 4,096件(全ポート合計) 8,192件(全ポート合計)
    ポート数 8ポート 16ポート 24ポート
    AutoMDI/MDI-X 対応
    オートネゴシエーション 対応(1000/100/10Mbps)
    コネクタ形状 RJ-45 ×8 RJ-45 ×16 RJ-45 ×24
    適合ケーブル 10BASE-T:UTPカテゴリー3以上
    100BASE-TX:UTPカテゴリー5以上
    1000BASE-T:UTPカテゴリー5e以上
    ノンブロッキング 対応
    ジャンボフレーム 対応 (10Kbytes)
    ループ検知機能 ループ防止(ブザー鳴動)
    MTBF 725,000時間 1,164,000時間 772,000時間
    EAP透過機能 対応
    BPDU透過機能 対応
    入力電圧 AC100~240V±10% 50/60Hz
    消費電力(定格) 最大4.7W 最大9.6W 最大14.2W
    発熱量 最大約17.0kJ/h 最大約34.6kJ/h 最大約51.2kJ/h
    省電力機能 らくらく節電E+対応 らくらく節電E(IEEE 802.3az)対応
    エネルギー消費効率 0.6W/Gbps
    最大実効伝送速度 8.0Gbps 16.0Gbps 24.0Gbps

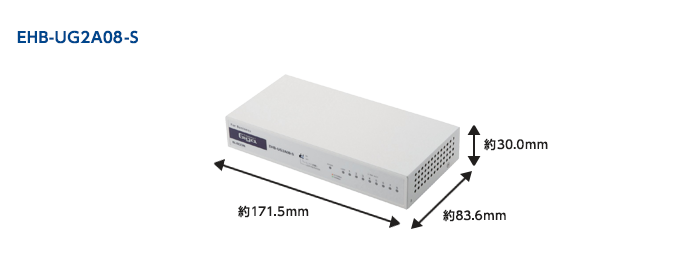

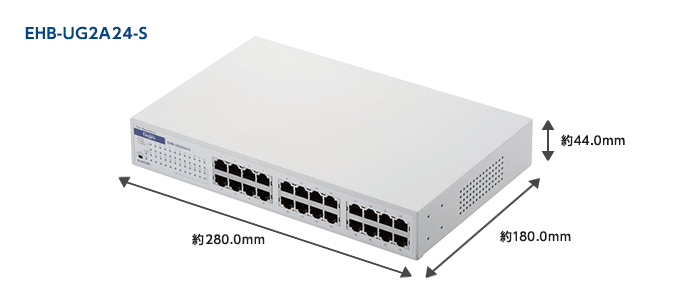

    外形寸法(幅×奥行き×高さ) 約171.5×約83.6×約30.0mm(本体のみ) 約215.0×約130.0×約44.0mm(本体のみ) 約280.0×約180.0×約44.0mm
    (本体のみ)
    質量 約380g 約970g 約1780g
    筐体材質(カラー) メタル(ホワイト)
    動作時環境条件 温度:0℃~50℃ 湿度:10%~90%(ただし結露なきこと)
    保管時環境条件 温度:-40℃~70℃  湿度:5%~90%(ただし結露なきこと)
    設置方向 水平設置、壁掛け、マグネット 水平設置、壁掛け、マグネット、19インチラックマウント
    壁掛け用穴 あり
    冷却ファン なし
    保証期間 3年間
    法令対応 EU RoHS指令準拠(10物質)
    適合規格 VCCI ClassB VCCI ClassA
    イミュニティ試験
    • IEC 61000-4-2 : LV.3準拠
    • IEC 61000-4-3 : LV.3準拠
    • IEC 61000-4-4 : LV.3準拠
    • IEC 61000-4-5 : LV.3準拠
    • IEC 61000-4-6 : LV.3準拠
    • IEC 61000-4-8 : LV.3準拠
    • IEC 61000-4-11:LV.3準拠
    付属品 専用AC電源ケーブル(2ピン、約1.8m):1本、
    ACケーブル抜け防止バンド:1個、
    安全にお使いいただくために:1枚
    ※ゴム足・マグネットは出荷時に製品本体に取り付けてあります
    ※水平設置の際もマグネットを付けたままご使用下さい
    専用AC電源ケーブル(3ピン、約1.8m):1本、
    3ピン-2ピン変換アダプター:1個、
    ACケーブル抜け防止バンド:1個、
    19インチラック取付金具:2個
    19インチラック取付金具ネジ:8個、
    ゴム足:4個、
    マグネット:4個、
    マグネット取付ネジ:4個、
    安全にお使いいただくために:1枚

    ※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。

    各部名称

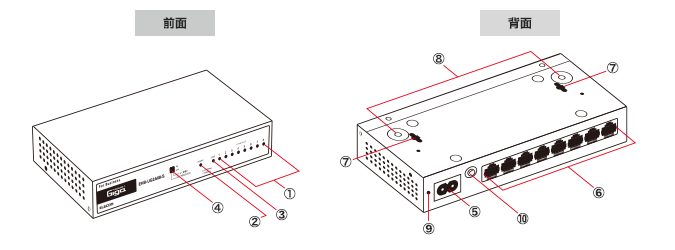

    各部名称(8ポート)

    EHB-UG2A08-S

    • ①ステータスランプ
    • ②パワーランプ
    • ③ループ防止ランプ
    • ④ループ防止スイッチ / らくらく節電E+
    • ⑤電源コネクター
    • ⑥LANポート

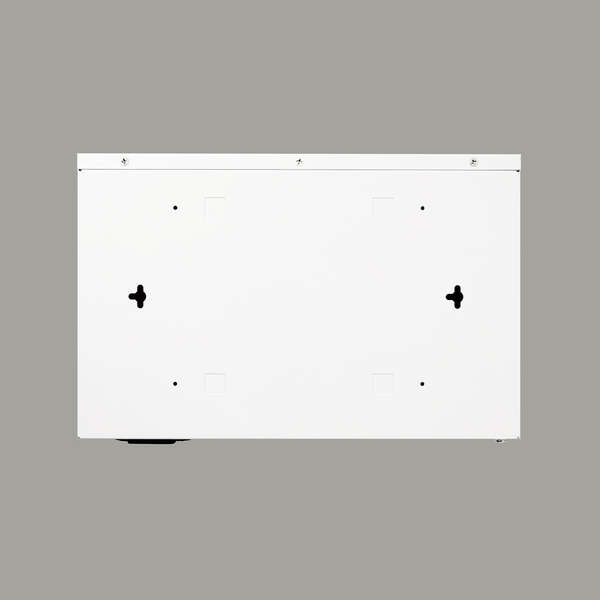

    • ⑦壁掛け用ホール
    • ⑧マグネット
    • ⑨ACケーブル抜け防止バンド
    • ⑩FG端子(ネジ径M4×6mm)
      ※アース線は別売です。

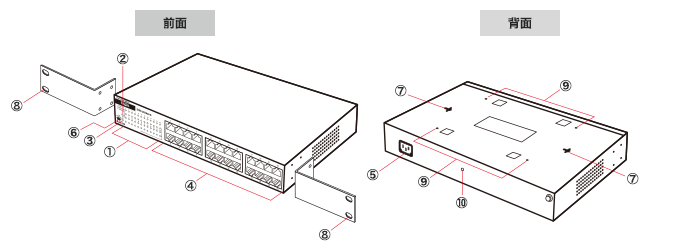

    各部名称(16ポート / 24ポート)

    EHB-UG2A16-S

    EHB-UG2A24-S

    • ①ステータスランプ
    • ②パワーランプ
    • ③ループ防止ランプ
    • ④LANポート
    • ⑤電源コネクター
    • ⑥ループ防止スイッチ
    • ⑦壁掛け用ホール
    • ⑧19インチラック取付金具
    • ⑨マグネット
    • ⑩ACケーブル抜け防止バンド

    付属品

    EHB-UG2A08-S(8ポート)

    • ・ 専用AC電源ケーブル(2ピン、約1.8m):1本
    • ・ ACケーブル抜け防止バンド:1個
    • ・ 安全にお使いいただくために:1枚

    ※ゴム足・マグネットは出荷時に製品本体に取り付けてあります。
    ※水平設置の際もマグネットを付けたままご使用下さい。

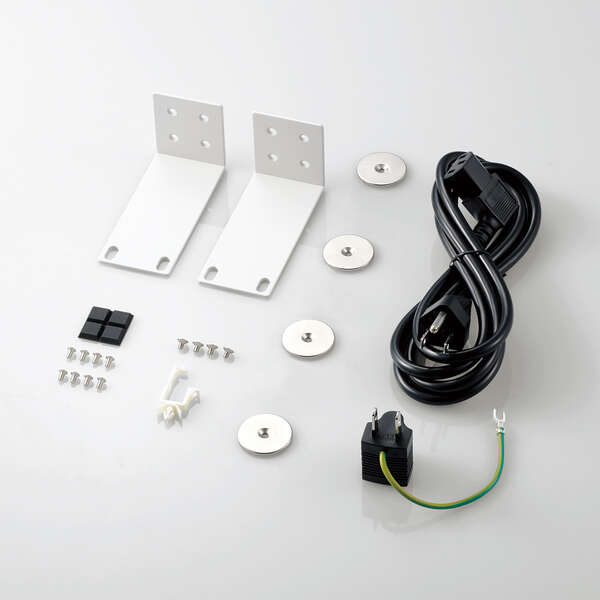

    EHB-UG2A16-S(16ポート) / EHB-UG2A24-S(24ポート)

    • ・ 専用AC電源ケーブル(3ピン、約1.8m):1本
    • ・ 3ピン-2ピン変換アダプター:1個
    • ・ ACケーブル抜け防止バンド:1個
    • ・ 19インチラック取付金具:2個
    • ・ 19インチラック取付金具ネジ:8個
    • ・ ゴム足:4個
    • ・ マグネット:4個
    • ・ マグネット取付ネジ:4個
    • ・ 安全にお使いいただくために:1枚
