レイヤー2 Giga対応 PoE アンマネージスイッチ

EHB-UG2C-PLシリーズEHB-UG2C16-PL

全ポートIEEE802.3af/at(PoE+)準拠の給電に対応したレイヤー2 PoE アンマネージギガスイッチ。ファンレス・静音ながら合計120Wまで給電可能で幅広い環境に対応。耐熱50℃、3年保証にも対応。更にオプションの延長保守で長期運用に安心の法人向けスイッチングハブ。

  • EU Rohs指令準拠製品

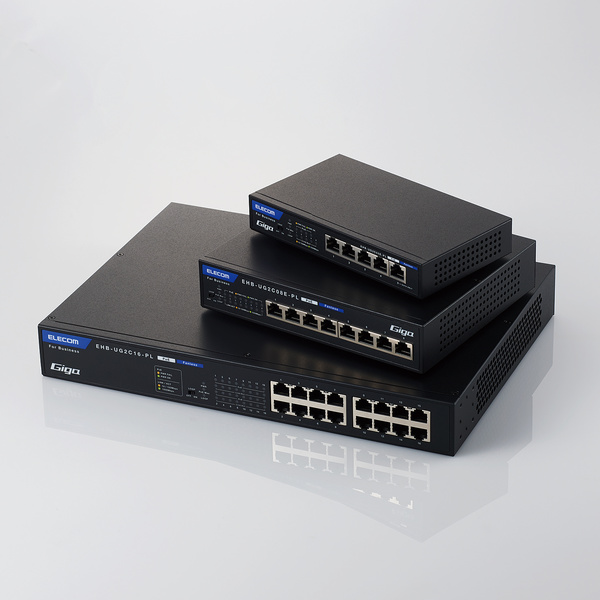

ラインアップ

型番/JANCD 特長 標準価格 備考
EHB-UG2C05E-PL 4549550150569
5ポート(ACアダプターモデル) ¥14,800(税抜)
¥16,280(税込)
発売中
EHB-UG2C08E-PL 4549550150576
8ポート(ACアダプターモデル) ¥18,800(税抜)
¥20,680(税込)
発売中

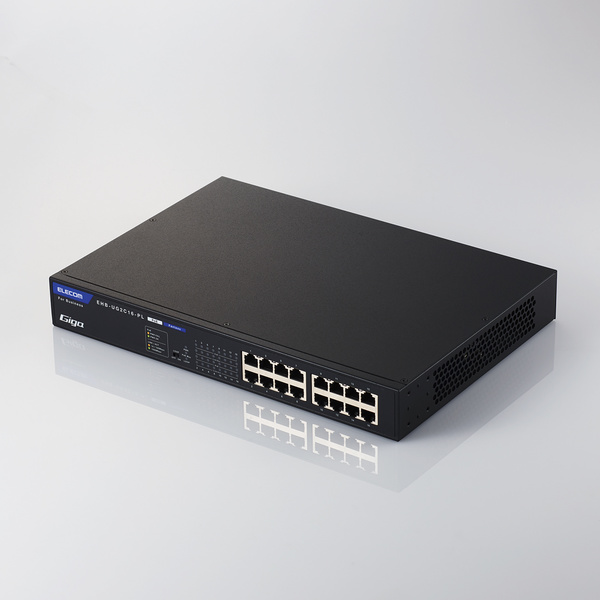

EHB-UG2C16-PL 4549550150583
16ポート(内蔵電源モデル) ¥34,800(税抜)
¥38,280(税込)
発売中

    製品の特長

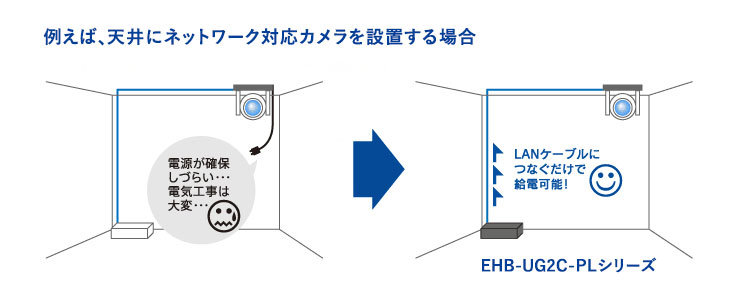

        LANケーブルのみでデータだけでなく電源供給できるPoE機能搭載

        IEEE802.3at規格(PoE+)対応の高出力PoE給電に対応。
        無線アクセスポイントやネットワークカメラなどにLANケーブルだけでデータとともに電源供給が可能。大幅な電源工事費の削減に貢献します。

        PoE給電がシステムの上限に達している場合、"PoE MAX" LEDでお知らせします。

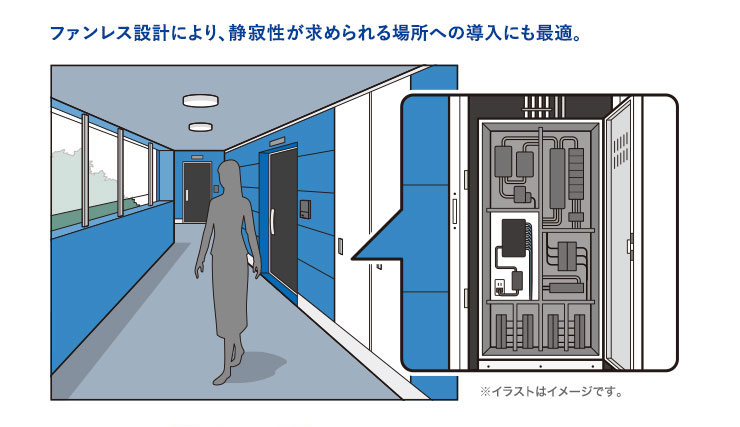

        ネットワークカメラやIP電話への給電に最適静音ファンレス設計

        故障の原因になりやすいファンを取り除き、可動部分が減ることにより、高信頼性・高耐久性を実現しています。

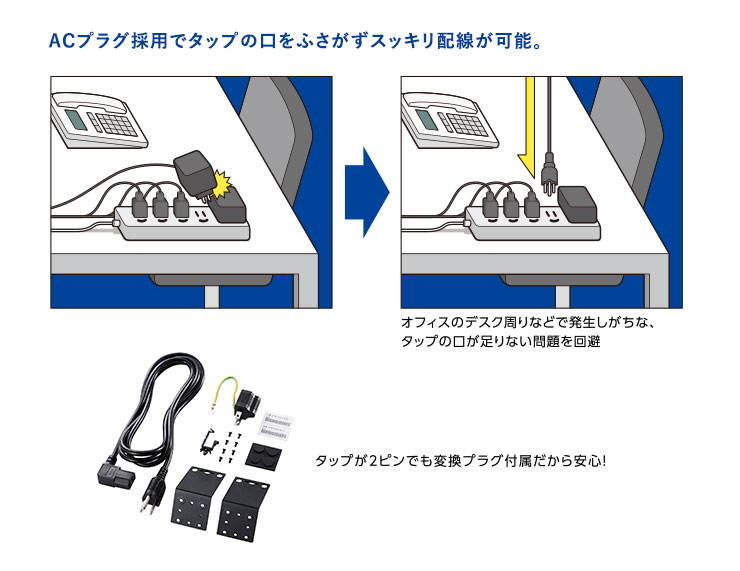

        ACプラグ採用によりスッキリ設置

        効率的な設置に対応19インチラック、壁面設置、マグネット設置(※マグネットはオプション)

        水平設置、19インチラック(EIA規格)への設置、または垂直壁面への設置など様々な設置方法が可能です。別売のオプションマグネット(EHB-EX-MG4)を本体に取り付けることにより、金属面への設置も可能になります。

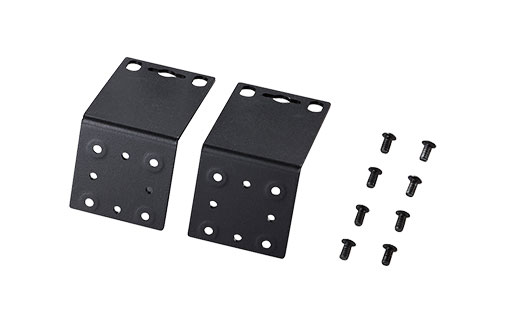

        付属の取付金具

        ※金具の向きを変えることで、19インチラックにも壁面にも設置することが可能です。

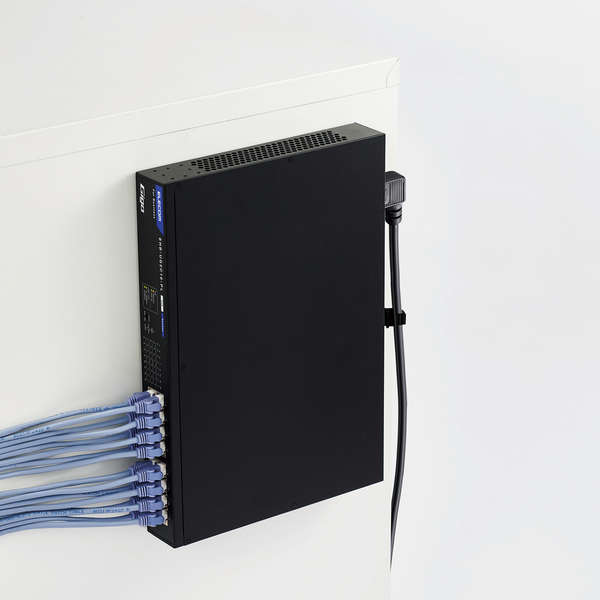

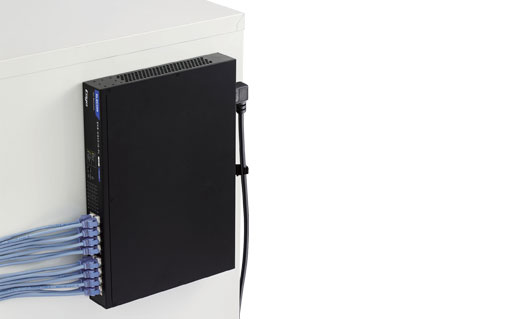

        オプションマグネット(EHB-EX-MG4)使用イメージ

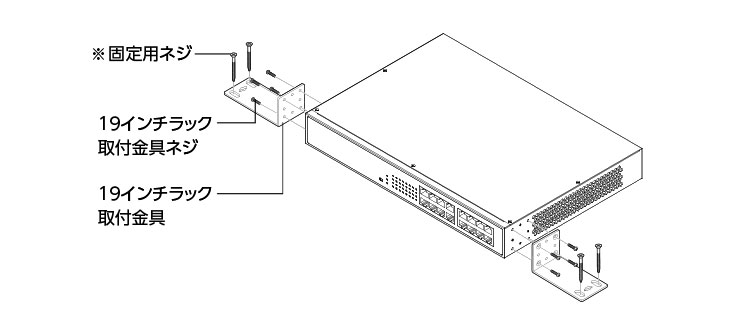

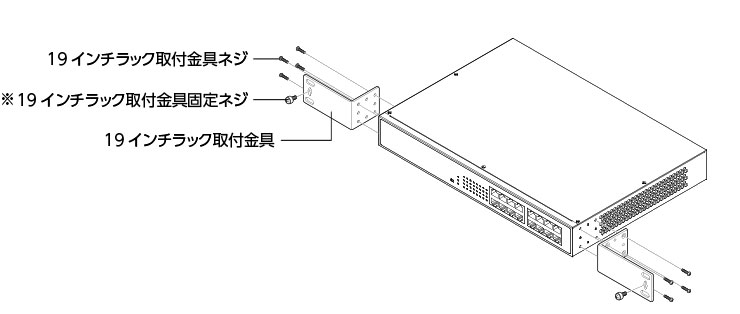

        19インチラックに設置する場合

        ※19インチラック取付金具固定ネジは同梱しておりませんので別途ご用意ください。
        固定ネジ径:M5 またはM6 に対応

        壁面に設置する場合

        LAN ポートが壁面の下向きまたは横向きになるように設置してください。
        ※固定用ネジは同梱しておりませんので別途ご用意ください。固定ネジ径:M5 またはM6 に対応

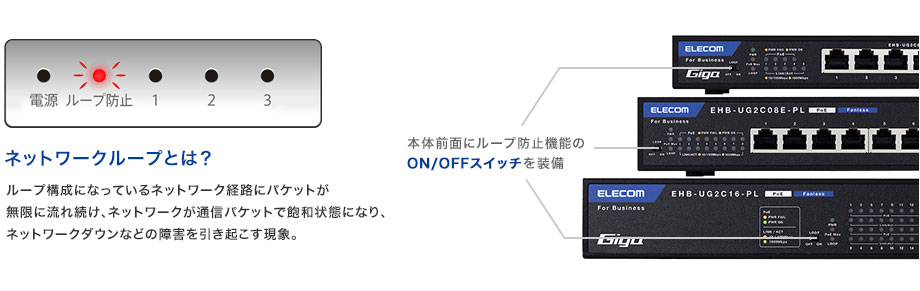

        ネットワーク障害を最小限に抑えますループ防止機能搭載

        広範囲に業務停滞などの影響を及ぼすネットワークループの発生をお知らせするループ防止機能を搭載。LEDランプの点滅でお知らせ、すみやかなネットワーク障害の解消をサポートします。

        過酷な環境となる夏場でも安定稼働を提供する耐熱50℃対応

        ファンレスながら放熱性の高いメタル筐体採用で動作時環境温度50℃に対応。学校やマンションなどの夏場では過酷な環境となりやすい場所でも安定可動を提供し、設置環境を気にせずお使いいただけます。

        ユーザー登録で更に、2年延長保証安心の3年保証(センドバック保守)

        センドバック保守

        保証期間は安心の3年保証(センドバック保守)。
        更にユーザー登録いただいたお客様限定で2年の延長保証(合計5年間)いたします。

        • ユーザー登録による2年延長保証提供につきましては、
          エレコムサポート&サービス株式会社(ESSC)が行います。

        過酷な環境となる夏場でも安定稼働を提供する保守サービスにも対応

        長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。
        お客様のニーズに応じてお選びいただけます。

        保守サービスについて、詳しくはこちら

        デリバリー保守(オプションサービス)

        障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器を弊社に送り返していただきます。

        センドバック延長保守(オプションサービス)

        標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。

        環境にやさしいEU RoHS指令準拠

        EU RoHS指令とは電気・電子機器に関する特定有害物質の使用制限についてEU(欧州連合)が決めた指令です。

        鉛(Pb)、水銀(Hg)、カドミウム(Cd)、六価クロム(Cr6+)、ポリ臭化ビフェニール(PBB)、ポリ臭化ジフェニルエーテル(PBDE)、フタル酸ビス(2-エチルヘキシル)=(DEHP)、フタル酸ブチルベンジル(BBP)、フタル酸ジブチル(DBP)、フタル酸ジイソブチル(DIBP)の10種類の使用を制限するものです。

        各部名称

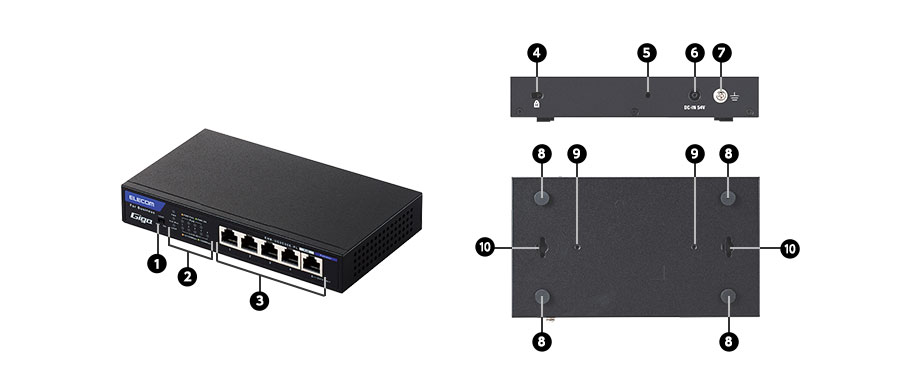

        EHB-UG2C05E-PL

        • ➊ループ防止機能 ON/OFFスイッチ
        • ➋LEDパネル
        • ➌PoE給電対応LANポート
          (※ポート5はデータ通信専用)
        • ➍盗難防止機構
        • ➎電源ケーブル抜け防止バンド取付穴
        • ➏DCジャック
        • ➐FG端子
        • ➑ゴム足
        • ➒マグネット取付部
        • ➓壁掛け穴

        EHB-UG2C08E-PL

        • ➊ループ防止機能 ON/OFFスイッチ
        • ➋LEDパネル
        • ➌PoE給電対応LANポート
        • ➍盗難防止機構
        • ➎電源ケーブル抜け防止バンド取付穴
        • ➏DCジャック
        • ➐FG端子
        • ➑ゴム足
        • ➒マグネット取付部
        • ➓壁掛け穴

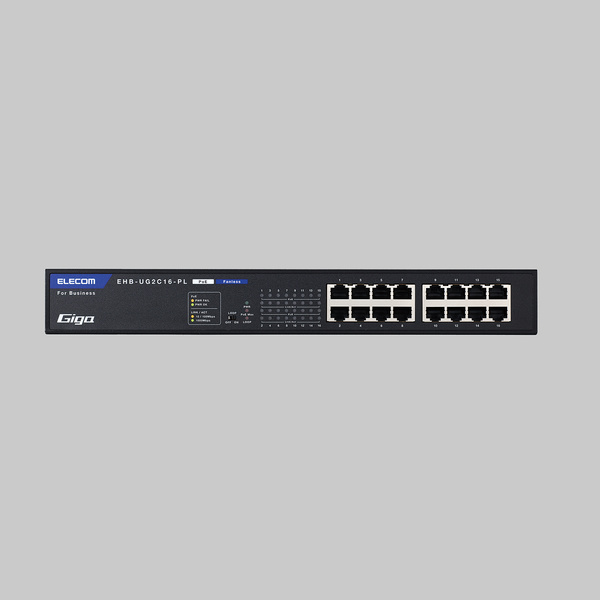

        EHB-UG2C16-PL

        • ➊ループ防止機能 ON/OFFスイッチ
        • ➋LEDパネル
        • ➌PoE給電対応LANポート
        • ➍19インチラック取付金具ネジ穴
        • ➎盗難防止機構
        • ➏電源ケーブル抜け防止バンド取付穴

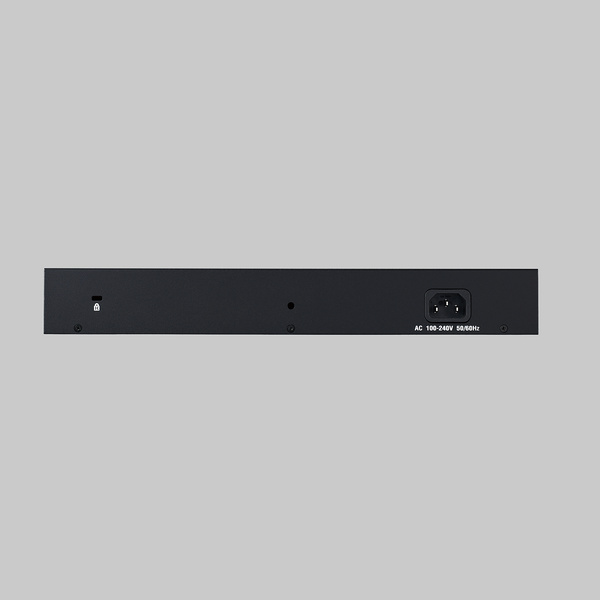

        • ➐電源コネクター
        • ➑ゴム足取付部
        • ➒マグネット取付部

        ACコンセントが2ピンの場合は、付属の3ピン―2ピン変換アダプターでコンセントに接続してください。感電防止及び安定動作のため必ずアースを接地してください。アース線は電源プラグをつなぐ前に接続し、電源プラグを抜いてからはずしてください。順序を守らないと故障・感電・火災の原因となります。アース線がコンセントや他の電極に接触しないようにしてください。

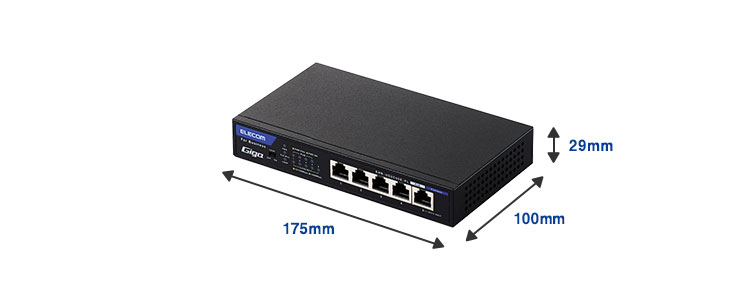

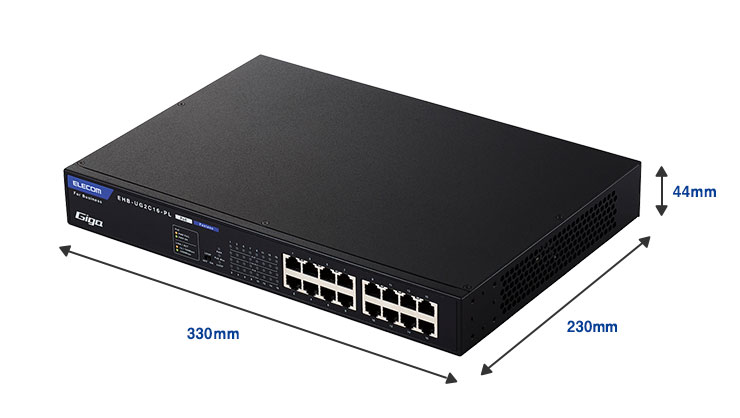

        寸法図

        EHB-UG2C05E-PL

        EHB-UG2C08E-PL

        EHB-UG2C16-PL

        仕様

        ポート数 16ポート
        コネクタ形状 RJ-45×16
        適合ケーブル 1000BASE-T:UTPカテゴリー5e以上、100BASE-TX:UTPカテゴリー5以上、10BASE-T:UTPカテゴリー3以上
        MTBF 109,000時間
        入力電圧 AC100~240V±10% 50/60Hz
        発熱量 約532.1kJ/h(最大)
        外形寸法(幅×奥行き×高さ) 約330×約230×約44mm(本体のみ)
        質量 約2.5kg(本体のみ)
        動作時環境条件 温度:0℃~50℃ 湿度:10%~90%(ただし結露なきこと)
        保管時環境条件 温度:-40℃~70℃ 湿度:5%~90%(ただし結露なきこと)
        保証期間 3年
        法令対応 EU RoHS指令準拠
        適合規格 VCCI ClassA

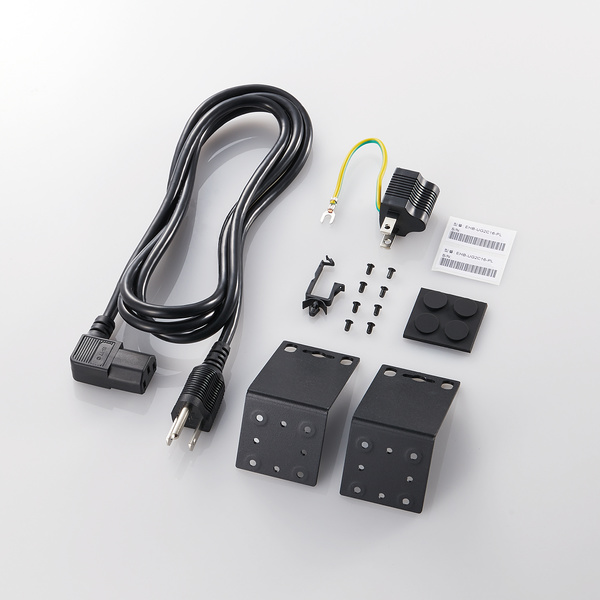

        付属品 専用AC電源ケーブル(3ピン、約1.8m)1本、3ピン-2ピン変換アダプター1個、電源ケーブル抜け防止バンド1個、19インチラック取付金具2個、19インチラック取付金具ネジ8個、ゴム足4個、シリアルナンバーラベル2枚、クイックセットアップガイド1枚、安全にお使いいただくために1枚
        スイッチング方式 ストア&フォワード
        バッファメモリー 512Kbytes(各ポートに動的割当て)
        フローコントロール制御 IEEE802.3x(フルデュプレックス時)、バックプレッシャー(ハーフデュプレックス時)
        最大パケット転送能力 23.8Mpps
        MACアドレス登録数 8,192件(全ポート合計)
        AutoMDI/MDI-X 対応
        オートネゴシエーション 対応
        ノンブロッキング 対応
        ジャンボフレーム 対応 (10Kbytes)
        EAP透過機能 対応
        BPDU透過機能 対応
        省電力機能 らくらく節電E対応(IEEE802.3az)
        エネルギー消費効率 1.7W/Gbps
        最大実効伝送速度 16.0Gpbs
        筐体材質(カラー) メタル(ブラック)
        壁掛け用穴 なし
        冷却ファン なし
        盗難防止 セキュリティスロットあり
        PoE仕様 IEEE802.3af/at(PoE+)準拠
        PoE対応ポート数 16ポート
        PoE電源供給能力 at規格:30.0W/1ポート(最大) af規格:15.4W/1ポート(最大) 合計120Wまで
        PoE給電方式 Alternative A
        伝送速度 1000Mbps(1000BASE-T)、100Mbps(100BASE-TX)、10Mbps(10BASE-T)
        準拠規格 IEEE802.3ab、IEEE802.3u、IEEE802.3
        通信方式 フルデュプレックス、ハーフデュプレックス
        スイッチングファブリック 32.0Gbps
        パケット転送速度 1,488,095パケット/秒(1000Mbps)、148,809パケット/秒(100Mbps)、14,880パケット/秒(10Mbps)
        ループ検知・防止機能 ループ防止
        電源仕様 内蔵電源
        消費電力 147.8W(最大)
        測定時のポート速度とポート数 1Gbps:16ポート
        設置方法 水平設置, 壁掛け, 19インチラックマウント, マグネット(別売 EHB-EX-MG4使用)
        イミュニティ試験 IEC61000-4-2 : Lv.3準拠、IEC61000-4-3 : Lv.3準拠、IEC61000-4-4 : Lv.2準拠、IEC61000-4-5 : Lv.3準拠、IEC61000-4-8 : Lv.3準拠、IEC61000-4-11 : Lv.3準拠
        保守サービス|デリバリー 1年:EBS-DH-01B / 3年:EBS-DH-03B / 5年:EBS-DH-05B
        保守サービス|センドバック延長 1年:EBS-SB-01B / 2年:EBS-SB-02B
        専用オプション品|マグネット 対応:EHB-EX-MG4
        専用オプション品|SFPモジュール 非対応(SFPスロットなし)
        • 仕様は予告なく変更する事がありますので、あらかじめご了承ください。
