100BASE-TX対応 スイッチングハブ

EHC-FXXMNシリーズEHC-F05MN-HJB

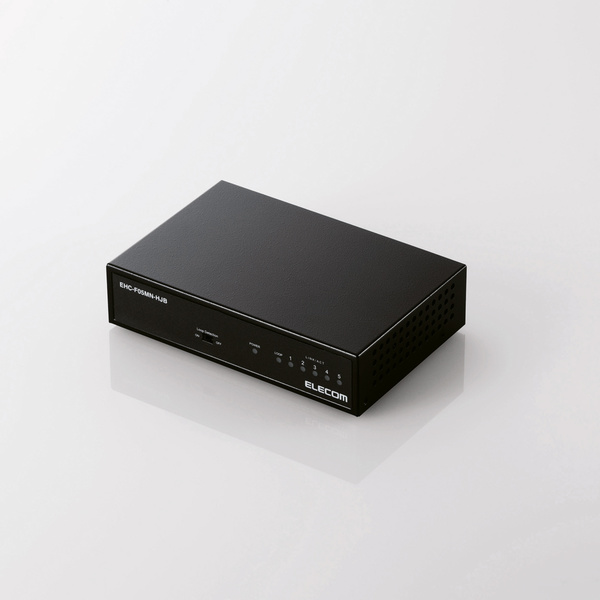

100BASE-TX対応の電源内蔵メタル筐体5ポートハブです。省エネ法に準拠したエコ省電力タイプで、ループ検知機能も搭載しています。メイン基板に電解コンデンサを使用せず、長寿命設計を実現した高信頼性なスイッチングハブです。

    ラインアップ

    型番/JANCD 特長 標準価格 備考
    EHC-F05MN-HJB 4953103454743
    5ポート:ブラック ¥3,300(税抜)
    ¥3,630(税込)
    販売終了
    EHC-F05MN-HJW 4953103454736
    5ポート:ホワイト ¥3,300(税抜)
    ¥3,630(税込)
    発売中
    EHC-F08MN-HJB 4953103454828
    8ポート:ブラック ¥3,780(税抜)
    ¥4,158(税込)
    販売終了
    EHC-F08MN-HJW 4953103454811
    8ポート:ホワイト ¥3,780(税抜)
    ¥4,158(税込)
    発売中

      製品の特長

      1000BASE-T対応 スイッチングハブ - EHC-GMNシリーズ

      省エネ・コンパクト100BASE-TX対応のスイッチングハブ

      100BASE-TX対応の電源内蔵のメタル筐体スイッチングハブです。
      省エネ法に準拠したエコ省電力タイプで、ループ検知機能も搭載しています。
      メイン基板に電解コンデンサを使用せず、長寿命設計を実現した高信頼性なスイッチングハブです。

      設置イメージ

      異常があればLEDでお知らせループ検知機能を搭載

      ネットワーク運用に障害を及ぼすループ構成を検知します。
      さらに、ループ検知LEDランプの点滅により、ループ発生をお知らせし、ループ解消を促します。

      ループ検知機能を搭載

      ループ検知機能のON/OFF

      メイン基盤に電解コンデンサを不使用長寿命設計を実現

      メイン基板に電解コンデンサを使用していません。
      それにより長寿命設計を実現した信頼性の高いスイッチングハブです。

      ケーブルの接続ミスを防止「Auto MDI/MDI-X」機能

      ストレート/クロスケーブルを自動判別する「Auto MDI/MDI-X」機能を全てのポートに搭載。
      接続ミスを防ぎます。

      Auto MDI/MDI-X

      LEDランプがくっきり見えるLEDランプ点灯が見やすい

      LEDランプがくっきり見える 正面に大きくLEDランプが表示されているので、点灯状態が見やすいのが特徴です。

      作動音が気にならない静音ファンレス設計

      ファンレス設計で高い静音性を実現しました。静かな部屋での使用でも気になりません。

      トラッキング対策付きホコリによるトラッキング現象を防止

      差し込みプラグの刃(端子)の根元を絶縁することで、トラッキング現象が起こるのを防ぐことができます。

      ※トラッキング現象とは、差しっぱなしのコンセントにホコリと水分が溜まり、プラグとの間にスパークが発生し、出火するという火災です。

      トラッキング対策付き

      省エネ法に準拠省電力機能で、最大約70/76%節電!

      らくらく節電機能により接続していないポート、リンクしていないポートを自動的に判別し、電力供給を抑えます(※)。
      オフィスなどの夜間多くのパソコンがシャットダウンしている環境では、大幅な電力の節約を実現することができる、省エネ法に準拠したスイッチングハブです。

      ※本シリーズの5ポートの製品は最大70%、8ポートの製品は最大で76%。

      省電力機能で、最大79/80%節電!

      壁掛け、マグネット、ジャンボフレーム対応など豊富な機能を搭載

      壁掛け対応

      小型デザインで設置場所を選びません。本体背面に壁掛け設置用の穴があり、壁掛けすることも可能です。

      マグネット

      底面に「マグネット」を装備していますので、スチール製のデスク、その他家具などに固定することができます。

      ジャンボフレーム対応

      ジャンボフレームに対応しジャンボフレーム対応機器との間でより高速なデータ転送が可能です。

      製品仕様

        EHC-F05MN-HJB EHC-F05MN-HJW EHC-F08MN-HJB EHC-F08MN-HJW
      接続方式 100BASE-TX/10BASE-T
      ネットワークタイプ IEEE802.3u/IEEE802.3
      スイッチング方式 ストア&フォワード
      バッファメモリー 48Kbytes(各ポートに動的割当て) 96Kbytes(各ポートに動的割当て)
      フローコントロール制御 IEEE802.3x(フルデュプレックス時),バックプレッシャ(ハーフデュプレックス時)
      スイッチファブリック 1.0Gbps 1.6Gbps
      最大パケット転送能力 0.7Mpps 1.2Mpps
      フィルタリング速度 148800パケット/秒(100Mbps),14880パケット/秒(10Mbps)
      MACアドレス登録数 2,048件(全ポート合計)
      ポート数 5ポート 8ポート
      AutoMDI/MDI-X 対応
      オートネゴシエーション 対応(100/10Mbps)
      コネクタ形状 RJ-45 ×5 RJ-45 ×8
      適合ケーブル 10BASE-T:UTPカテゴリー3以上,100BASE-TX:UTPカテゴリー5以上
      ノンブロッキング 対応
      ジャンボフレーム 対応 (2Kbytes)
      ループ検知機能 ループ検知
      MTBF 1,364,000時間 1,319,000時間
      EAP透過機能 対応
      BPDU透過機能 対応
      入力電圧 AC100~240V±10% 50/60Hz
      消費電力(定格) 最大1.3W 最大1.9W
      発熱量 最大約4.7kJ/h 最大約6.9kJ/h
      省電力機能 らくらく節電E(IEEE 802.3az)対応
      エネルギー消費効率 2.6W/Gbps 2.4W/Gbps
      最大実効伝送速度 0.5Gbps 0.8Gbps
      外形寸法
      (幅×奥行き×高さ)
      約127.5×約83.6×約30.0mm(本体のみ) 約171.5×約83.6×約30.0mm(本体のみ)
      質量 約255g 約255g 約320g 約320g
      筐体材質(カラー) メタル
      (ブラック)
      メタル
      (ホワイト)
      メタル
      (ブラック)
      メタル
      (ホワイト)
      動作時環境条件 温度:0℃~50℃ 湿度:10%~90%(ただし結露なきこと)
      保管時環境条件 温度:-40℃~70℃ 湿度:5%~90%(ただし結露なきこと)
      設置方向 水平設置、壁掛け、マグネット
      壁掛け用穴 あり
      保証期間 1年間
      法令対応 - EU RoHS指令準拠 (10物質)
      適合規格 VCCI ClassB
      付属品 専用AC電源ケーブル(2ピン、約1.8m):1本、安全にお使いいただくために:1枚 ※ゴム足・マグネットは出荷時に製品本体に取り付けてあります。 専用AC電源ケーブル(2ピン、約1.8m):1本、安全にお使いいただくために:1枚 ※ゴム足・マグネットは出荷時に製品本体に取り付けてあります。※水平設置の際もマグネットを付けたままご使用下さい。

      ※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。

      各部名称

      各部名称(5ポート / 8ポート)

      各部名称

      EHC-F05MN-HJB
      EHC-F05MN-HJW

      各部名称

      EHC-F08MN-HJB
      EHC-F08MN-HJW

      • ①ステータスランプ
      • ②ループ検知ランプ
      • ③パワーランプ
      • ④ループ検知スイッチ
      • ⑤電源コネクター
      • ⑥LANポート
      • ⑦壁掛け用ホール
      • ⑧マグネット
      • ⑨FG端子(ネジ径M4×6mm)
        ※アース線は別売です。

      LEDランプについて(5ポート / 8ポート)

      名称 表示 説明
      ステータスランプ
      LINK./ACT
      緑色
      点灯 LANケーブルが接続され、本製品と接続先がリンクアップしている状態
      点滅 データ送信中
      ※ループ発生時、ループが起きているポートは、1秒間隔で点滅
      消灯 ケーブル未接続、または本製品と接続先がリンクしていない状態
      ループ検知ランプ
      LOOP
      赤色
      点滅 ループ発生中
      消灯 ループ未検出
      パワーランプ
      POWER
      緑色
      点灯 電源ON
      消灯 電源OFF
