ラインアップ
| 型番／JANCD | 特徴 | 標準価格 | 備考 | |
|---|---|---|---|---|
|
4953103454743 |
5ポート:ブラック |
¥3,630（税込） ¥3,300（税抜） |
販売終了 |
|
4953103454736 |
5ポート:ホワイト |
¥4,719（税込） ¥4,290（税抜） |
販売終了 |
 |
EHC-F08MN-HJB（選択中） 4953103454828 |
8ポート:ブラック |
¥4,158（税込） ¥3,780（税抜） |
販売終了 |
|
4953103454811 |
8ポート:ホワイト |
¥5,412（税込） ¥4,920（税抜） |
販売終了 |
製品の特長

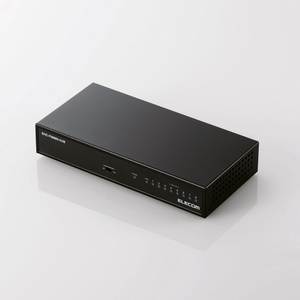

省エネ・コンパクト100BASE-TX対応のスイッチングハブ
100BASE-TX対応の電源内蔵のメタル筐体スイッチングハブです。
省エネ法に準拠したエコ省電力タイプで、ループ検知機能も搭載しています。
メイン基板に電解コンデンサを使用せず、長寿命設計を実現した高信頼性なスイッチングハブです。
異常があればLEDでお知らせループ検知機能を搭載
ネットワーク運用に障害を及ぼすループ構成を検知します。
さらに、ループ検知LEDランプの点滅により、ループ発生をお知らせし、ループ解消を促します。
メイン基盤に電解コンデンサを不使用長寿命設計を実現
メイン基板に電解コンデンサを使用していません。
それにより長寿命設計を実現した信頼性の高いスイッチングハブです。
ケーブルの接続ミスを防止「Auto MDI/MDI-X」機能
ストレート／クロスケーブルを自動判別する「Auto MDI/MDI-X」機能を全てのポートに搭載。
接続ミスを防ぎます。
LEDランプがくっきり見えるLEDランプ点灯が見やすい
正面に大きくLEDランプが表示されているので、点灯状態が見やすいのが特徴です。
作動音が気にならない静音ファンレス設計
ファンレス設計で高い静音性を実現しました。静かな部屋での使用でも気になりません。

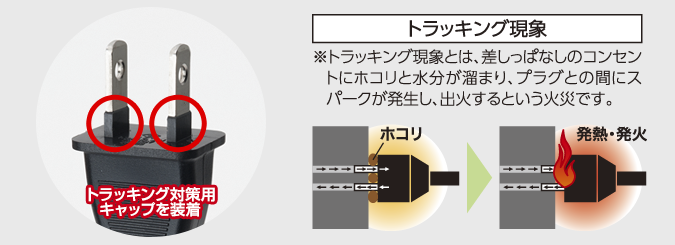

トラッキング対策付きホコリによるトラッキング現象を防止
差し込みプラグの刃（端子）の根元を絶縁することで、トラッキング現象が起こるのを防ぐことができます。
※トラッキング現象とは、差しっぱなしのコンセントにホコリと水分が溜まり、プラグとの間にスパークが発生し、出火するという火災です。

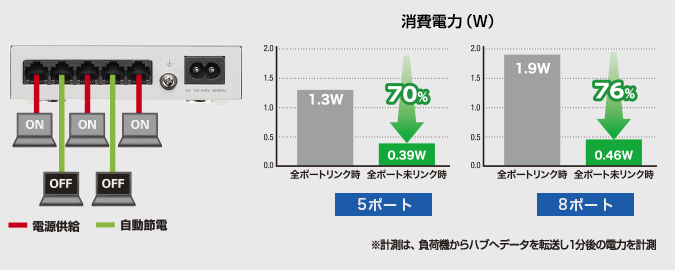

省エネ法に準拠省電力機能で、最大約70/76％節電！
らくらく節電機能により接続していないポート、リンクしていないポートを自動的に判別し、電力供給を抑えます（※）。
オフィスなどの夜間多くのパソコンがシャットダウンしている環境では、大幅な電力の節約を実現することができる、省エネ法に準拠したスイッチングハブです。
※本シリーズの5ポートの製品は最大70％、8ポートの製品は最大で76％。
壁掛け、マグネット、ジャンボフレーム対応など豊富な機能を搭載
壁掛け対応
小型デザインで設置場所を選びません。本体背面に壁掛け設置用の穴があり、壁掛けすることも可能です。

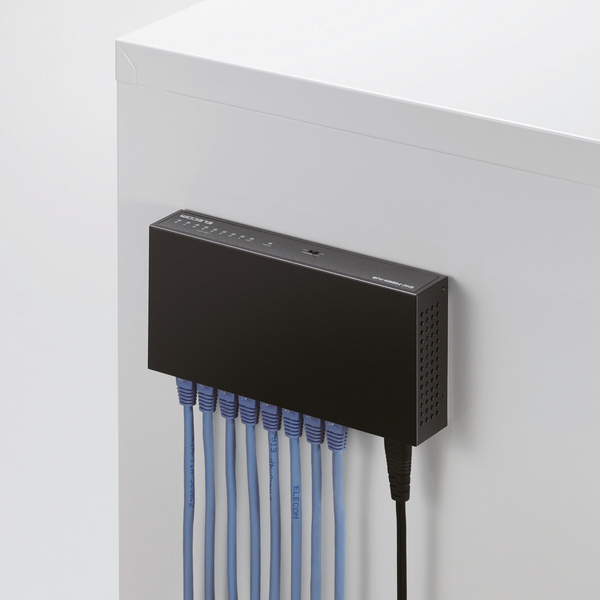

マグネット
底面に「マグネット」を装備していますので、スチール製のデスク、その他家具などに固定することができます。
ジャンボフレーム対応
ジャンボフレームに対応しジャンボフレーム対応機器との間でより高速なデータ転送が可能です。
製品仕様
| EHC-F05MN-HJB | EHC-F05MN-HJW | EHC-F08MN-HJB | EHC-F08MN-HJW | |
|---|---|---|---|---|
| 接続方式 | 100BASE-TX/10BASE-T | |||
| ネットワークタイプ | IEEE802.3u/IEEE802.3 | |||
| スイッチング方式 | ストア&フォワード | |||
| バッファメモリー | 48Kbytes(各ポートに動的割当て) | 96Kbytes(各ポートに動的割当て) | ||
| フローコントロール制御 | IEEE802.3x(フルデュプレックス時),バックプレッシャ(ハーフデュプレックス時) | |||
| スイッチファブリック | 1.0Gbps | 1.6Gbps | ||
| 最大パケット転送能力 | 0.7Mpps | 1.2Mpps | ||
| フィルタリング速度 | 148800パケット/秒(100Mbps),14880パケット/秒(10Mbps) | |||
| MACアドレス登録数 | 2,048件(全ポート合計) | |||
| ポート数 | 5ポート | 8ポート | ||
| AutoMDI/MDI-X | 対応 | |||
| オートネゴシエーション | 対応(100/10Mbps) | |||
| コネクタ形状 | RJ-45 ×5 | RJ-45 ×8 | ||
| 適合ケーブル | 10BASE-T:UTPカテゴリー3以上,100BASE-TX:UTPカテゴリー5以上 | |||
| ノンブロッキング | 対応 | |||
| ジャンボフレーム | 対応 (2Kbytes) | |||
| ループ検知機能 | ループ検知 | |||
| MTBF | 1,364,000時間 | 1,319,000時間 | ||
| EAP透過機能 | 対応 | |||
| BPDU透過機能 | 対応 | |||
| 入力電圧 | AC100～240V±10% 50/60Hz | |||
| 消費電力(定格) | 最大1.3W | 最大1.9W | ||
| 発熱量 | 最大約4.7kJ/h | 最大約6.9kJ/h | ||
| 省電力機能 | らくらく節電E(IEEE 802.3az)対応 | |||
| エネルギー消費効率 | 2.6W/Gbps | 2.4W/Gbps | ||
| 最大実効伝送速度 | 0.5Gbps | 0.8Gbps | ||

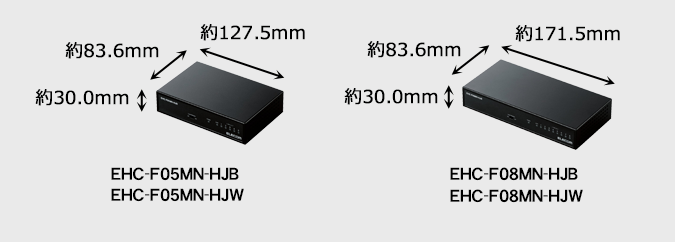

| 外形寸法 (幅×奥行き×高さ) |
約127.5×約83.6×約30.0mm(本体のみ) | 約171.5×約83.6×約30.0mm(本体のみ) | ||
| 質量 | 約255g | 約255g | 約320g | 約320g |
| 筐体材質(カラー) | メタル (ブラック) |
メタル (ホワイト) |
メタル (ブラック) |
メタル (ホワイト) |
| 動作時環境条件 | 温度:0℃～50℃ 湿度:10%～90%(ただし結露なきこと) | |||
| 保管時環境条件 | 温度:-40℃～70℃ 湿度:5%～90%(ただし結露なきこと) | |||
| 設置方向 | 水平設置、壁掛け、マグネット | |||
| 壁掛け用穴 | あり | |||
| 保証期間 | 1年間 | |||
| 法令対応 | - | EU RoHS指令準拠 (10物質) | ||
| 適合規格 | VCCI ClassB | |||
| 付属品 | 専用AC電源ケーブル(2ピン、約1.8m):1本、安全にお使いいただくために:1枚 ※ゴム足・マグネットは出荷時に製品本体に取り付けてあります。 | 専用AC電源ケーブル(2ピン、約1.8m):1本、安全にお使いいただくために:1枚 ※ゴム足・マグネットは出荷時に製品本体に取り付けてあります。※水平設置の際もマグネットを付けたままご使用下さい。 | ||
※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。

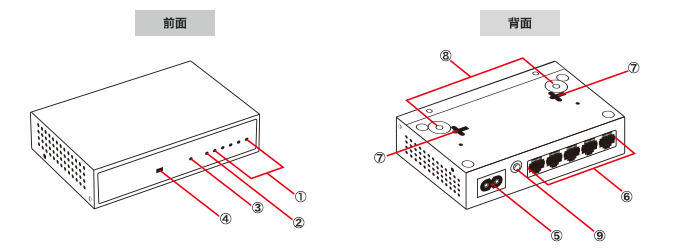

各部名称
各部名称（5ポート / 8ポート）
EHC-F05MN-HJB
EHC-F05MN-HJW
EHC-F08MN-HJB
EHC-F08MN-HJW
- ①ステータスランプ
- ②ループ検知ランプ
- ③パワーランプ
- ④ループ検知スイッチ
- ⑤電源コネクター
- ⑥LANポート
- ⑦壁掛け用ホール
- ⑧マグネット
- ⑨FG端子(ネジ径M4×6mm)
※アース線は別売です。

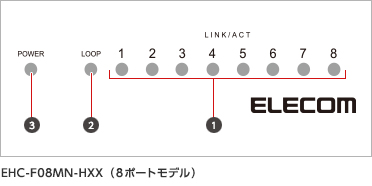

LEDランプについて（5ポート / 8ポート）
| 名称 | 表示 | 説明 | |
|---|---|---|---|
 ステータスランプLINK./ACT |
緑色
|
点灯 | LANケーブルが接続され、本製品と接続先がリンクアップしている状態 |
| 点滅 | データ送信中 ※ループ発生時、ループが起きているポートは、1秒間隔で点滅 |
||
| 消灯 | ケーブル未接続、または本製品と接続先がリンクしていない状態 | ||
 ループ検知ランプLOOP |
赤色
|
点滅 | ループ発生中 |
| 消灯 | ループ未検出 | ||
 パワーランプPOWER |
緑色
|
点灯 | 電源ON |
| 消灯 | 電源OFF | ||
