ラインアップ
| 型番／JANCD | 特徴 | 標準価格 | 備考 | |
|---|---|---|---|---|
 |

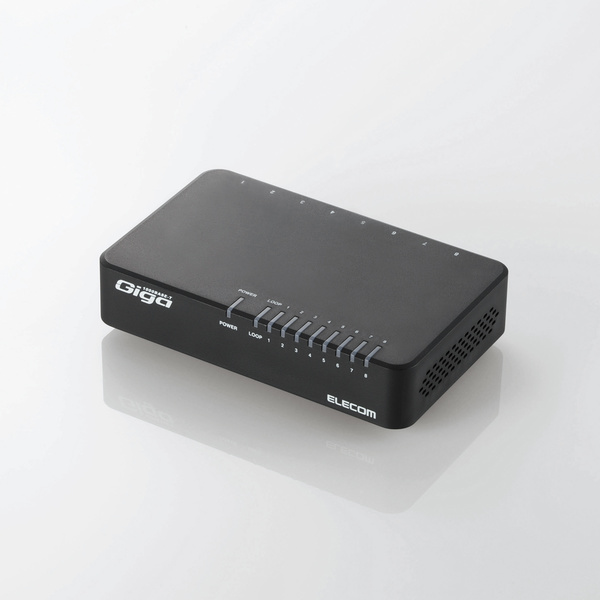

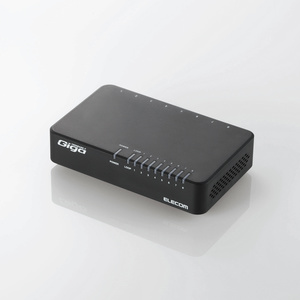

EHC-G08PA2-B（選択中） 4953103344877 |
8ポート プラスチック(ブラック) |
¥4,774（税込） ¥4,340（税抜） |
販売終了 |
|
4953103344907 |

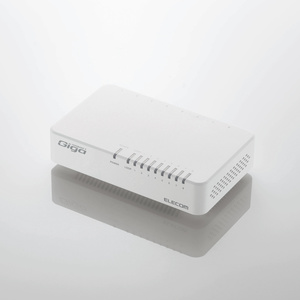

8ポート プラスチック(ホワイト) |
¥4,774（税込） ¥4,340（税抜） |
販売終了 |
|
4953103344884 |
8ポート プラスチック(ブラック) マグネット付き |
¥5,786（税込） ¥5,260（税抜） |
販売終了 |
|
4953103344891 |
8ポート プラスチック(ホワイト) マグネット付き |
¥5,786（税込） ¥5,260（税抜） |
販売終了 |
この製品には後継・類似モデルがあります
製品の特長
省エネ・コンパクト1000BASE-T対応のスイッチングハブ
1000BASE-T対応のACアダプター電源のプラスチック筐体スイッチングハブです。
省エネ法に準拠したエコ省電力タイプで、ループ検知機能も搭載しています。
メイン基板に電解コンデンサを使用せず、長寿命設計を実現した高信頼性なスイッチングハブです。

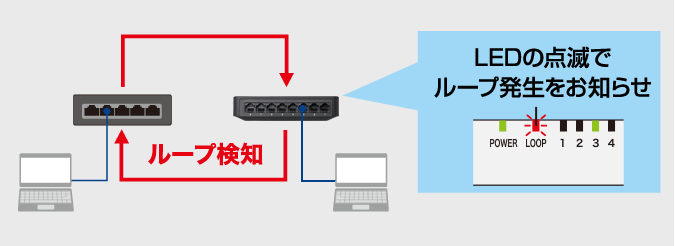

異常があればLEDでお知らせループ検知機能を搭載
ネットワーク運用に障害を及ぼすループ構成を検知します。
さらに、ループ検知LEDランプの点滅により、ループ発生をお知らせし、ループ解消を促します。

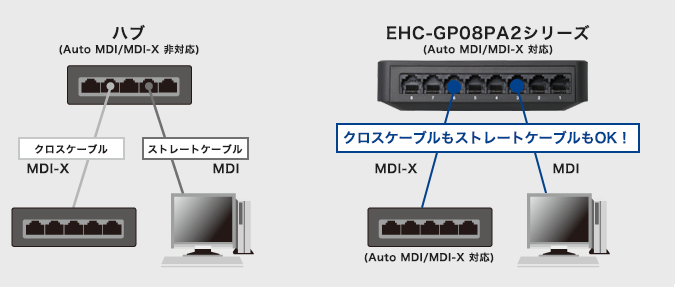

ケーブルの接続ミスを防止「Auto MDI/MDI-X」機能
ストレート／クロスケーブルを自動判別する「Auto MDI/MDI-X」機能を全てのポートに搭載。
接続ミスを防ぎます。
LEDランプがくっきり見える壁掛け時でも、LEDランプ点灯が見やすい
正面と上面にかけ、LEDランプがL字型の形状なので、点灯状態が見やすいのが特徴です。特に壁掛け時のLEDランプの確認が容易です。

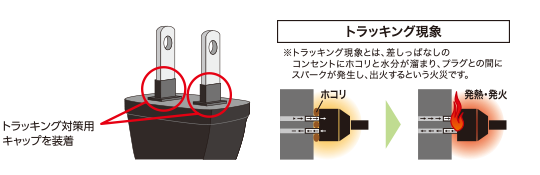

トラッキング対策付きホコリによるトラッキング現象を防止
差し込みプラグの刃(端子)の根元を絶縁することで、トラッキング現象が起こるのを防ぐことができます。
※トラッキング現象とは、差しっぱなしのコンセントにホコリと水分が溜まり、プラグとの間にスパークが発生し、出火するという火災です。

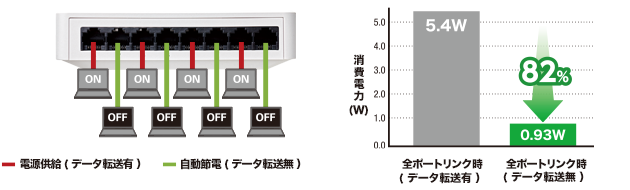

省エネ法に準拠省電力機能で、最大約82％節電！
らくらく節電E機能によりデータ転送がないポートを自動的に判別し、電力供給を抑えます(※)。
接続先のHUBやパソコンなどへのデータ転送がない状態の場合、電力の節約を実現することができるスイッチングハブです。
※接続先の機器が省電力機能(IEEE802.3az)に対応している必要があります。
壁掛け、マグネット、ジャンボフレーム対応など豊富な機能を搭載
壁掛け対応
小型デザインで設置場所を選びません。本体背面に壁掛け設置用の穴があり、壁掛けすることも可能です。
※本製品のネジ間隔は4.3cmです。
マグネット( EHC-G08PA2-JB / EHC-G08PA2-JWのみ )
底面に「マグネット」を装備していますので、スチール製のデスク、その他家具などに固定することができます。
ジャンボフレーム対応
ジャンボフレームに対応しジャンボフレーム対応機器との間でより高速なデータ転送が可能です。
製品仕様
|
EHC-G08PA2シリーズ (電源外付け/プラスチック筐体) |
EHC-G08PA2-Jシリーズ (電源外付け/プラスチック筐体/マグネット付) |
|||
|---|---|---|---|---|
| EHC-G08PA2-B | EHC-G08PA2-W | EHC-G08PA2-JB | EHC-G08PA2-JW | |
| 接続方式 | 1000BASE-T/100BASE-TX/10BASE-T | |||
| ネットワークタイプ | IEEE802.3ab/IEEE802.3u/IEEE802.3 | |||
| スイッチング方式 | ストア&フォワード | |||
| バッファメモリー | 192Kbytes(各ポートに動的割当て) | |||
| フローコントロール制御 | IEEE802.3x(フルデュプレックス時)，バックプレッシャ(ハーフデュプレックス時) | |||
| スイッチファブリック | 16.0Gbps | |||
| 最大パケット転送能力 | 12.0Mpps | |||
| フィルタリング速度 | 1488000パケット/秒(1000Mbps)，148800パケット/秒(100Mbps)，14880パケット/秒(10Mbps) | |||
| MACアドレス登録数 | 4,096件(全ポート合計) | |||
| ポート数 | 8ポート | |||
| AutoMDI/MDI-X | 対応 | |||
| オートネゴシエーション | 対応(1000/100/10Mbps) | |||
| コネクタ形状 | RJ-45 ×8 | |||
| 適合ケーブル |
10BASE-T：UTPカテゴリー3以上，100BASE-TX：UTPカテゴリー5以上， 1000BASE-T：UTPカテゴリー5e以上 |
|||
| ノンブロッキング | 対応 | |||
| ジャンボフレーム | 対応 (9Kbytes) | |||
| ループ検知機能 | ループ検知 | |||
| MTBF | 779,000時間 | |||
| EAP透過機能 | 対応 | |||
| BPDU透過機能 | 対応 | |||
| 入力電圧 | AC100～240V±10% 50/60Hz | |||
| 消費電力(定格) | 最大5.4W | |||
| 省電力機能 | らくらく節電E(IEEE 802.3az)対応 | |||
| 最大実効伝送速度 | 8.0Gbps | |||

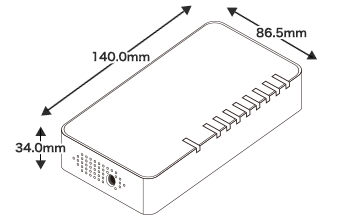

| 外形寸法
(幅×奥行き×高さ) |
約140.0×約86.5×約34.0mm(本体のみ) | |||
| 質量 | 約190g | 約200g | ||
| 筐体材質(カラー) | プラスチック(ブラック) | プラスチック(ホワイト) | プラスチック(ブラック) | プラスチック(ホワイト) |
| 動作時環境条件 | 温度:0℃～40℃ 湿度:10%～90%(ただし結露なきこと) | |||
| 保管時環境条件 | 温度:-40℃～70℃ 湿度:5%～90%(ただし結露なきこと) | |||
| 設置方向 | 水平設置、壁掛け | 水平設置、壁掛け、マグネット | ||
| 壁掛け用穴 | あり | |||
| 保証期間 | 1年間 | |||
| 法令対応 | EU RoHS指令準拠(10物質) | |||
| 適合規格 | VCCI ClassB | |||
| 付属品 |
専用ACアダプター(約1.5m)：1個、 安全にお使いいただくために：1枚 ※ゴム足は出荷時に製品本体に取り付けてあります |
専用ACアダプター(約1.5m)：1個、 安全にお使いいただくために：1枚 ※ゴム足・マグネットは出荷時に製品本体に取り付けてあります ※水平設置の際もマグネットを付けたままご使用下さい |
||
※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。

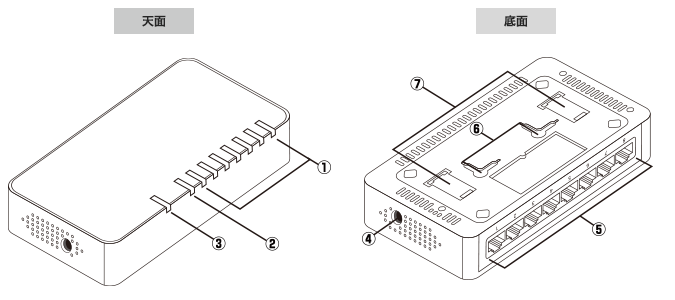

各部名称
- ①ステータスランプ
- ②ループ検知ランプ
- ③パワーランプ
- ④DCジャック
- ⑤LANポート
- ⑥壁掛け用ホール
- ⑦マグネット ※
※EHC-G08PA2-JB / EHC-G08PA2-JW のみ
