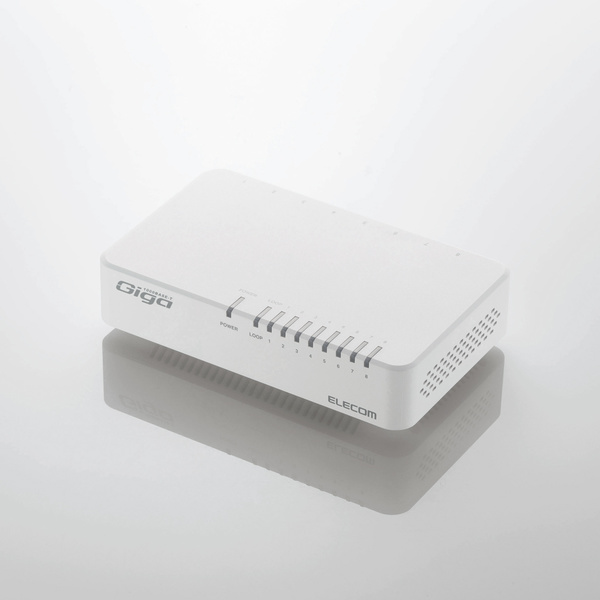

1000BASE-T対応のACアダプター電源のプラスチック筐体スイッチングハブです。
省エネ法に準拠したエコ省電力タイプで、ループ検知機能も搭載しています。
メイン基板に電解コンデンサを使用せず、長寿命設計を実現した高信頼性なスイッチングハブです。
ネットワーク運用に障害を及ぼすループ構成を検知します。
さらに、ループ検知LEDランプの点滅により、ループ発生をお知らせし、ループ解消を促します。
ストレート/クロスケーブルを自動判別する「Auto MDI/MDI-X」機能を全てのポートに搭載。
接続ミスを防ぎます。
正面と上面にかけ、LEDランプがL字型の形状なので、点灯状態が見やすいのが特徴です。特に壁掛け時のLEDランプの確認が容易です。
差し込みプラグの刃(端子)の根元を絶縁することで、トラッキング現象が起こるのを防ぐことができます。
※トラッキング現象とは、差しっぱなしのコンセントにホコリと水分が溜まり、プラグとの間にスパークが発生し、出火するという火災です。
らくらく節電E機能によりデータ転送がないポートを自動的に判別し、電力供給を抑えます(※)。
接続先のHUBやパソコンなどへのデータ転送がない状態の場合、電力の節約を実現することができるスイッチングハブです。
※接続先の機器が省電力機能(IEEE802.3az)に対応している必要があります。
小型デザインで設置場所を選びません。本体背面に壁掛け設置用の穴があり、壁掛けすることも可能です。
※本製品のネジ間隔は4.3cmです。
底面に「マグネット」を装備していますので、スチール製のデスク、その他家具などに固定することができます。
ジャンボフレームに対応しジャンボフレーム対応機器との間でより高速なデータ転送が可能です。
EHC-G08PA2シリーズ (電源外付け/プラスチック筐体) |
EHC-G08PA2-Jシリーズ (電源外付け/プラスチック筐体/マグネット付) |
|||
---|---|---|---|---|
EHC-G08PA2-B | EHC-G08PA2-W | EHC-G08PA2-JB | EHC-G08PA2-JW | |
接続方式 | 1000BASE-T/100BASE-TX/10BASE-T | |||
ネットワークタイプ | IEEE802.3ab/IEEE802.3u/IEEE802.3 | |||
スイッチング方式 | ストア&フォワード | |||
バッファメモリー | 192Kbytes(各ポートに動的割当て) | |||
フローコントロール制御 | IEEE802.3x(フルデュプレックス時),バックプレッシャ(ハーフデュプレックス時) | |||
スイッチファブリック | 16.0Gbps | |||
最大パケット転送能力 | 12.0Mpps | |||
フィルタリング速度 | 1488000パケット/秒(1000Mbps),148800パケット/秒(100Mbps),14880パケット/秒(10Mbps) | |||
MACアドレス登録数 | 4,096件(全ポート合計) | |||
ポート数 | 8ポート | |||
AutoMDI/MDI-X | 対応 | |||
オートネゴシエーション | 対応(1000/100/10Mbps) | |||
コネクタ形状 | RJ-45 ×8 | |||
適合ケーブル |
10BASE-T:UTPカテゴリー3以上,100BASE-TX:UTPカテゴリー5以上, 1000BASE-T:UTPカテゴリー5e以上 |
|||
ノンブロッキング | 対応 | |||
ジャンボフレーム | 対応 (9Kbytes) | |||
ループ検知機能 | ループ検知 | |||
MTBF | 779,000時間 | |||
EAP透過機能 | 対応 | |||
BPDU透過機能 | 対応 | |||
入力電圧 | AC100~240V±10% 50/60Hz | |||
消費電力(定格) | 最大5.4W | |||
省電力機能 | らくらく節電E(IEEE 802.3az)対応 | |||
最大実効伝送速度 | 8.0Gbps | |||
外形寸法
(幅×奥行き×高さ) |
約140.0×約86.5×約34.0mm(本体のみ) | |||
質量 | 約190g | 約200g | ||
筐体材質(カラー) | プラスチック(ブラック) | プラスチック(ホワイト) | プラスチック(ブラック) | プラスチック(ホワイト) |
動作時環境条件 | 温度:0℃~40℃ 湿度:10%~90%(ただし結露なきこと) | |||
保管時環境条件 | 温度:-40℃~70℃ 湿度:5%~90%(ただし結露なきこと) | |||
設置方向 | 水平設置、壁掛け | 水平設置、壁掛け、マグネット | ||
壁掛け用穴 | あり | |||
保証期間 | 1年間 | |||
法令対応 | EU RoHS指令準拠(10物質) | |||
適合規格 | VCCI ClassB | |||
付属品 |
専用ACアダプター(約1.5m):1個、 安全にお使いいただくために:1枚 ※ゴム足は出荷時に製品本体に取り付けてあります |
専用ACアダプター(約1.5m):1個、 安全にお使いいただくために:1枚 ※ゴム足・マグネットは出荷時に製品本体に取り付けてあります ※水平設置の際もマグネットを付けたままご使用下さい |
※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。
※EHC-G08PA2-JB / EHC-G08PA2-JW のみ
