超薄型11ac 2x2中継器

設置しやすい超スリムボディで従来品より体積比 約-72%を実現！

設置場所がフレキシブル

向きを調節できる可動式コネクタ採用。

※1 WTC-1167HWHと比較した場合
※2 2018年11月時点 Wi-Fi Alliance加盟企業が販売する11ac対応中継器において

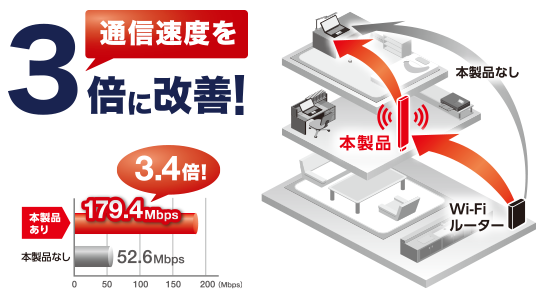

通信速度を3倍に改善！おうちの電波が届かなかったところでも、中継するからしっかりつながります。

＜測定条件＞
[ 測定用端末 ] ASUS X556UA, Apple iPhone XR
[ 測定ソフト ］ IxChariot
[ 無線設定内容 ] 5GHz/W56/80MHzモード
[ 認証・暗号化方式 ] WPA2-PSK
[ 計測方法 ] 木造3階建家屋で1FにPCを有線接続した11ac2x2のWi-Fiルーター、2Fに本製品を設置し、3FのiPhoneから1FのPCにアクセスして、5GHz通信スループットを3回計測した平均値
[ 測定日 ] 2018/10/24

【 注意 】
中継器は、ルーターの電波が届かないエリアに電波を中継して届け、回線やルーターが持つ本来の通信速度に近づけるための機器になります。 そのため、回線やルーター自身の速度以上にはならない点にご注意ください。

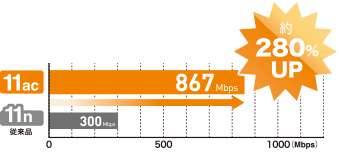

5GHzに対応した最新規格「IEEE802.11ac」に準拠し、最大867Mbps(理論値)の超高速無線通信が可能。

5GHz帯と2.4GHz帯のデュアルバンドに対応し、両周波数帯を同時に中継することが可能です。

老舗アンテナメーカーのDXアンテナのノウハウを、アンテナ設計に活かしました。 本来アンテナには性質的に電波を飛ばしやすい方向があるため、配置や向きにこだわって複数のアンテナを組み合わせることによって、全方向に対して効率的な通信を実現しました。 設置する場所や向きを気にせず手軽に、でも快適にご利用いただける設計になっています。

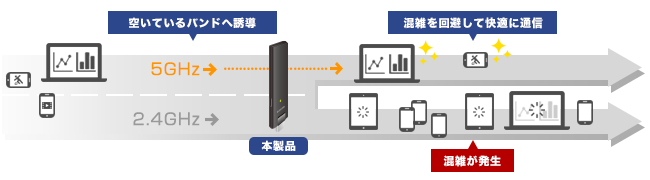

スマホやタブレットなどのWi-Fi機器を本製品に接続する際、本製品が電波の混雑状況を判別して、空いている帯域に自動で誘導します。 通信の混雑を解消して、快適に通信可能です。

※初めて無線親機と接続した時点で有効に設定されます。

電波がつながる「ビームフォーミングZ」

Wi-Fiから離れた場所や障害物が多い場所など、今まで電波が届きにくかった場所でも快適に利用できます。電波の周り込みにくい場所にも電波をしっかり届けます。
独自のチューニングによりiPhoneだけでなく、従来のスマートフォンでも十分な速度アップが見込めます。

※接続するスマートフォン側もビームフォーミングに対応している必要があります。

特集：ビームフォーミングZ

ビームフォーミングZに対応した、iPhone/スマートフォンなら、安定通信で “遠くまでしっかり届く！”“Wi-Fiスピードアップ！”

ビームフォーミング対応表 ( 対応端末 )

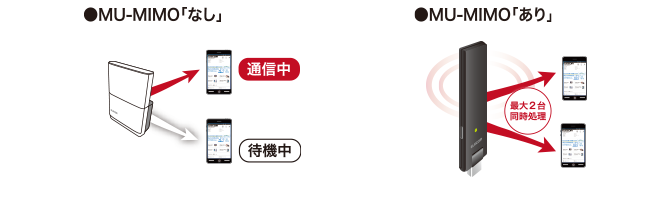

最大2台と同時通信・処理が可能

複数端末に別々のデータを送信できるMU-MIMO機能搭載により、端末側がMU-MIMO対応であれば、最大2台と同時通信・処理が可能です。

※接続するスマートフォン側もMU-MIMOに対応している必要があります。

MU-MIMO対応表 ( 対応端末 / 子機 )

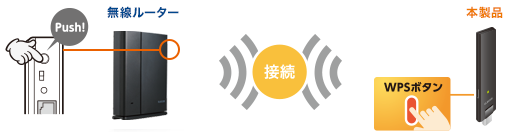

Wi-Fiルーター(別売り)と本製品(中継器)との接続には製品横のWPSボタンを押すだけで接続が可能です。
PCやスマホでの面倒な設定は不要です。
※本製品の詳細設定を行う場合は、PCで行う必要があります。

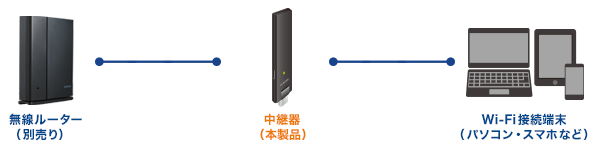

接続環境のイメージ

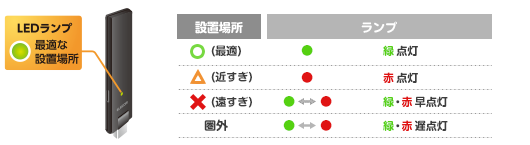

製品ランプの点灯状態で親機との電波接続状況が分かるため、本製品の最適な設置場所を簡単に探す事ができます。

本製品の設定変更をしたい場合には「らくらくコントロール」アプリでカンタン接続！ 本製品に割り振られたIPアドレスがわからなくても大丈夫！「らくらくコントロール」アプリから設定画面を開けます。

「らくらくコントロール」アプリの使用方法

1. (1) 「らくらくコントロール」アプリをインストールして起動

2. (2) 機器一覧が表示されたら本製品名の「>」をタップ

3. (3) 「設定画面へ移動」をタップすれば、設定画面が開けます！


※「らくらくコントロール」アプリはWi-Fiに接続されているネットワーク機器へかんたんにアクセスし、管理することができるアプリです。 本アプリに関する詳細は、以下を参照してください。
http://app.elecom.co.jp/easyctrl/index.html

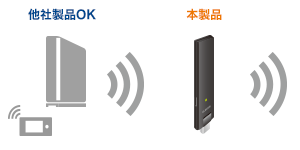

接続する親機(無線ルーターなど)に制限を持たないユニバーサルリピーター方式(※)を採用。

※高度な認証(IEEE802.1x認証)を用いたネットワーク内では使用できません。また、通信帯域を親機と子機にシェアするため、環境によっては実行速度が低下することがあります。
※接続する親機がWPS(PBC方式)に対応している必要があります。

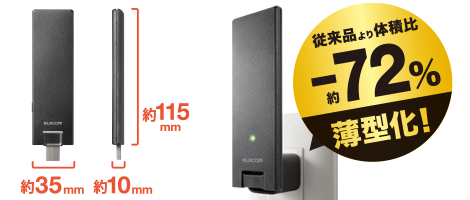

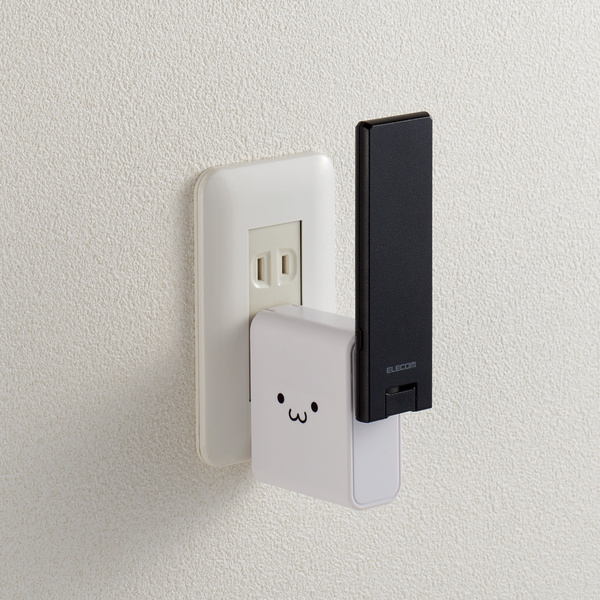

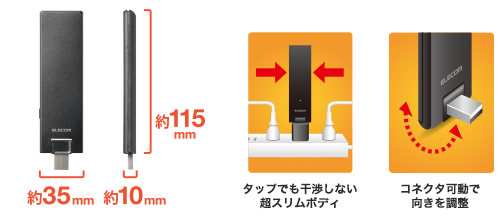

約10mmの極薄デザイン。前後180度回転する可動式USBタイプで、電波干渉を受けにくい向きに調節することができます。

※USB電源アダプタは付属しておりません。家庭用コンセントへ本製品を接続する場合は、5V/1A以上出力のUSB電源アダプタが必要になります。

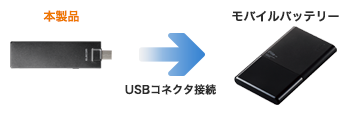

モバイルバッテリーにも接続できる

USBコネクタタイプだから、モバイルバッテリーにも接続できる！

※出力電流として5V/1A以上が必要です。
※電波法により、W52、W53の屋外の使用は禁止されています。

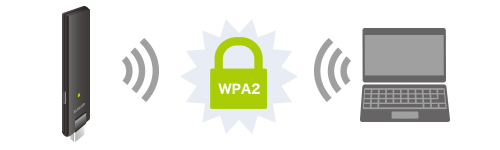

「WPA2-PSK」に対応。回線の乗っ取りやデータの漏洩を防ぎ、安心して無線LANをお使いいただけます。

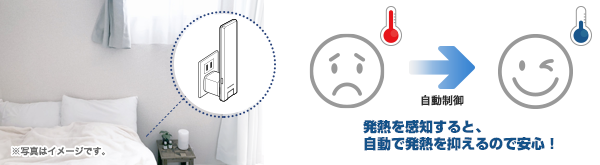

発熱を検知して、過度な発熱を自動で防ぐ安全設計。万一熱がこもっても、自動で発熱を抑えるので安心！

難燃グレード「V0」の難燃性プラスチックを使用した燃えにくい製品だから、火災防止にも役立つ！

※本製品の周りには物をおかないでください。かんたんセットアップガイドにしたがって設置してください。
※燃えにくさの規格「UL-94」に基づいたグレードのうち、垂直燃焼試験グレード「V0」をクリアし、垂直方向への燃え移りの耐性と自己消火性を備えた樹脂を使用。 さらに水平燃焼試験グレード「HB」をクリアし、水平方向への燃え広がりの耐性も兼ね備えています。 完全に延焼を防ぐものではありませんので、注意事項にしたがって安全にご使用ください。

WTC-1167US-B

業界最薄・体積は従来比約-72%！ 挿すだけで最も効率的な設置場所をランプで知らせるUSB給電式の超薄型11ac対応2x2中継器。

対応OS（Windows）	Windows 10S/10/8.1/7（SP1以降）
対応OS（Mac）	macOS 10.14/10.13/10.12、Mac OS X 10.11/10.10/10.9/10.8
対応OS（iOS）	iOS 10.0以降
対応OS（Android）	Android 4.4以降
セットアップツール対応ブラウザ	Internet Explorer 11、Edge、Chrome for Android、Safari for Mac OS、Safari for iOS、Safari for iPadOS　※ 標準搭載のWebブラウザーを使った初期設定（インターネット接続設定）のみ対応しています。
無線規格	IEEE 802.11ac / IEEE802.11n / IEEE 802.11a / IEEE 802.11b / IEEE 802.11g 準拠
無線伝送方式	IEEE802.11ac : MIMO-OFDM / IEEE802.11n : MIMO-OFDM / IEEE802.11g : OFDM / IEEE802.11b : DS-SS / IEEE802.11a : OFDM
無線伝送速度（理論値）	IEEE802.11ac : 最大867Mbps / IEEE802.11n : 最大300Mbps / IEEE802.11g : 最大54Mbps / IEEE802.11b : 最大11Mbps / IEEE802.11a : 最大54Mbps
周波数帯域	2.4GHz帯 : 2,400～2,484MHz、5.2GHz帯(W52) : 5,150～5,250MHz、5.3GHz帯(W53) : 5,250～5,350MHz、5.6GHz帯(W56) : 5,470～5,725MHz
チャンネル	2.4GHz帯 : 1～13ch、5GHz帯(W52/W53/W56) : 36/40/44/48/52/56/60/64/100/104/108/112/116/120/124/128/132/136/140ch
無線セキュリティ	WPA2-PSK(AES) / WPA-PSK(TKIP) / WEP(64bit/128bit)
ビームフォーミング機能	ビームフォーミングZ対応
MU-MIMO機能	対応
その他無線機能	MACアドレスフィルター
設定方式	WPS対応
アクセス方式	インフラストラクチャー
多段接続台数	未対応
アンテナ（本数）	内蔵アンテナ 2本 (2.4GHｚ/5GHz 共用）
対応プロトコル	TCP/IP（IPv4）
自動FW更新	対応
入力電圧	DC5V±5％
消費電力（最大）	5W
電源コネクター	USB2.0 TypeA
省電力機能	未対応

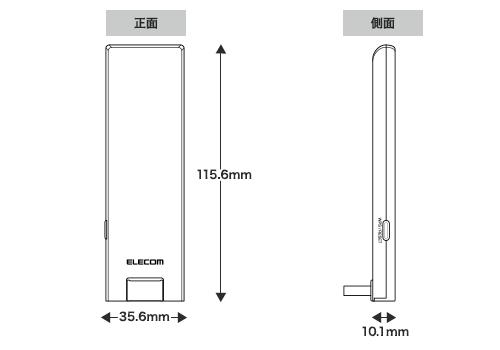

外形寸法（幅×奥行き×高さ）	(W)約35.6×(D)約10.1×(H)約115.6mm（USBコネクタ収納時）
質量	約40ｇ
筐体材質（カラー）	プラスチック（ブラック）
動作環境	温度 : 0℃～40℃、湿度 : 10%～85%(ただし結露なきこと)
設置形態	コンセント、タップ等（別途USB電源アダプタ必要）
各種取得規格	VCCI Class B / TELEC / JATE
保証期間	1年間
付属品	中継器本体 1台、各種マニュアル、かんたんセットアップシート 1枚

※この製品の最新の対応情報はこちらです。

※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。

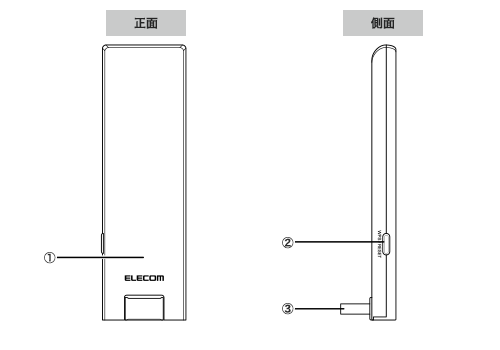

• ① LEDランプ
• ② WPS/RESETボタン
• ③ USBコネクター(電源入力用)

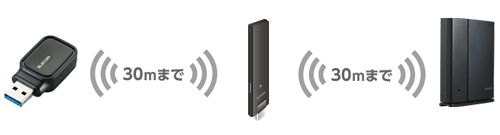

接続距離の目安：30ｍまで

• 親機～中継器：30mまで 中継器～子機：30mまで ※いずれも目安

同時接続台数の目安 ： 10台まで

■接続例

• スマートフォン : 4台以下
• タブレット : 2台以下
• パソコン : 2台以下
• ゲーム機 : 1台以下
• 無線プリンタ : 1台以下

※ ご利用の環境によって接続可能範囲ならびに接続可能台数は変化します。

注意事項

• 本製品はWDSに対応してません。
• ※ 親機で設定されているMACアドレスフィルタリング機能は無効となります。
• ※ 中継器を使用した場合、通信帯域が半分になるため実効速度は低下することがあります。
