法人向けアクセスポイント WAB-BE187-M 設定事例集

マルチSSID設定

複数の無線LANを使用する

構成・条件・概要

対象モデル

WAB-BE187-M

目的

本製品1台で複数のWi-Fiネットワークを設定することで、あたかも複数台のアクセスポイントが設置されているかのようなネットワークを構築します。

設定概要

WAB-BE187-Mを1台使用します。
無線LANの設定を行い、WAB-BE187-Mから2.4GHz帯の電波(SSID)を複数出力させます。
異なるSSIDに接続されたクライアント間の通信を制限し、簡易的にネットワークを分けます。

  • 本手順は「WAB-BE187-M」の設定手順として記載しております。(ファームウェアバージョンは 1.0.19)
  • 本製品は、IEEE 802.3bt 対応PoEインジェクター(当社対応製品型番:EIB-X01A-BT6) 、または別売りACアダプター「WAB-EX-ADP1」にて給電してください。

本手順で用いているSSID名やPresharedキー等は、入力例です。実際のネットワークでは運用を考慮した任意の値を設定してください。
特にセキュリティーに関連する文字列は、特定されにくい文字列をご利用ください。

導入構成イメージ

設定の流れ

STEP1 - 設定画面へアクセスします。

  1. 本製品の設定画面にログインします。
    工場出荷時は、ユーザー名、パスワード共に、admin となります。
    本製品への接続方法につきましては、「クイックセットアップガイド」ならびに、「ユーザーズマニュアル」を別途、参照ください。
  2. 設定画面が表示されます。

STEP2 - 無線を有効にします。

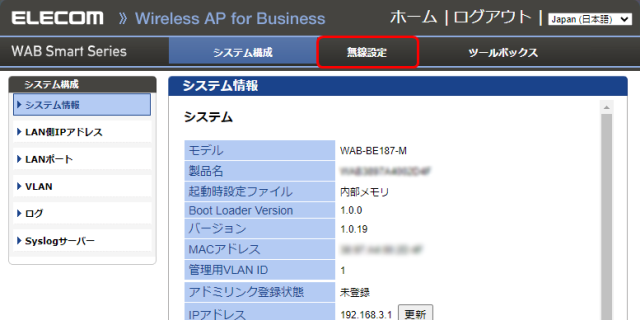

  1. 設定画面上部にある[無線設定]をクリックします。

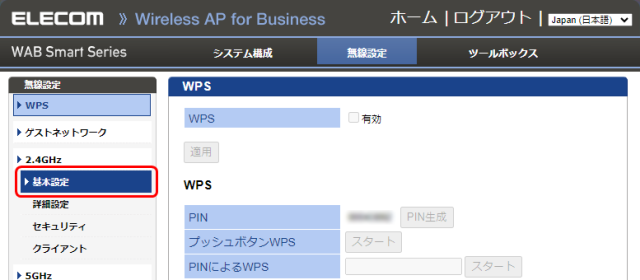

  2. 左側メニューにある無線モード2.4GHzの[基本設定]をクリックします。
    5GHz/6GHzの帯域を使用する場合は、それぞれの無線モードから設定を行ってください。

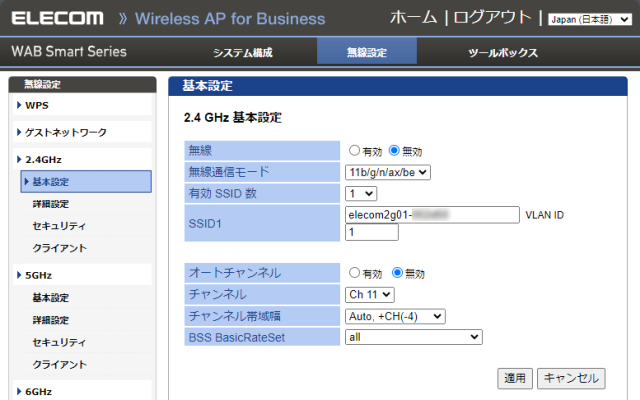

  3. 「2.4GHz 基本設定」画面が開きます。

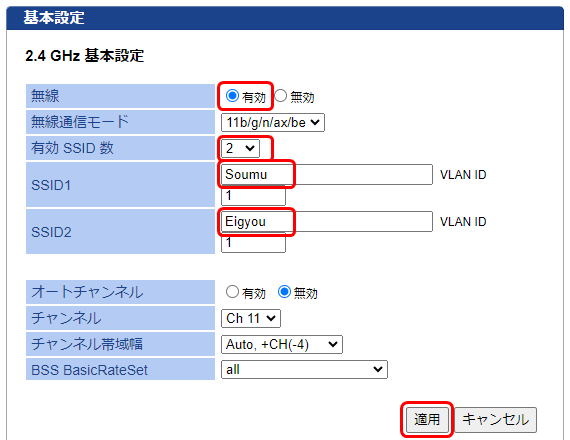

  4. [無線]の「有効」をクリックして選択し、[有効SSID数]を「2」に変更します。
    続いて[SSID 1]の文字列を「Soumu」に、表示された[SSID 2]の文字列を「Eigyou」に変更し[適用]ボタンをクリックします。
  5. カウントダウンが始まりますので、しばらくお待ちください。

STEP3 - 無線のセキュリティを設定します。

  1. 左側メニューにある無線モード2.4GHzの[セキュリティ]をクリックします。
    5GHz/6GHzの帯域を使用する場合は、それぞれの無線モードから設定を行ってください。

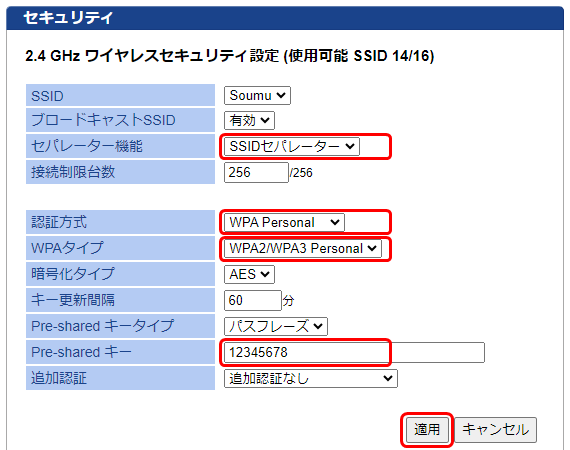

  2. SSID1 Soumuのセキュリティを設定します。
    [セパレーター設定]から[SSIDセパレーター]を選択します。
    [認証方式]から[WPA Personal]を選択し、[WPAタイプ]から[WPA2/WPA3 Personal]を選択します。
    [Pre-shared キー]に半角英数8 ~ 63 文字以内でキーを入力し、[適用]ボタンをクリックします。
    本例では「12345678」を入力しています。
  3. カウントダウンが始まりますので、しばらくお待ちください。
  4. SSID2 Eigyouのセキュリティを設定します。
    [SSID]から[Eigyou]を選択します。
    [セパレーター設定]から[SSIDセパレーター]を選択します。
    [認証方式]から[WPA Personal]を選択し、[WPAタイプ]から[WPA2/WPA3 Personal]を選択します。
    [Pre-shared キー]に半角英数8 ~ 63 文字以内でキーを入力し、[適用]ボタンをクリックします。
    本例では「abcdefgh」を入力しています。
  5. カウントダウンが始まりますので、しばらくお待ちください。

カウントダウンが終了し画面が再表示されたら、設定は完了です。

参考設定ファイル

設定ファイル

「WAB-BE187-M」の参考設定ファイルをこちらからダウンロード可能です。
本設定はサンプルとなりますので導入時はお客様ネットワーク環境に合わせて適宜変更下さい。

「WAB-BE187-M」設定ファイル のダウンロード

アクセスポイントの設定は、ネットワーク環境により異なります。

設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
適用前に、かならず、現在の設定を保存してください。

この設定ファイルを適用すると、アクセスポイントのIPアドレス、ユーザー設定が以下に変更されます。

IPアドレス:DHCPクライアント(DHCPでのIPアドレス取得ができない場合、192.168.3.1)
ログインユーザー名:admin
ログインパスワード:admin
