構成・条件・概要
対象モデル
WAB-BE187-M
目的
外部認証サーバー(RADIUSサーバー)で認証処理を実施し、より高い安全性を確保した無線通信を実現します。
設定概要
WAB-BE187-Mを1台使用します。
無線LANの設定を行い、WAB-BE187-Mからクライアント接続用として2.4GHz帯の電波を出力させます。
認証処理を行う外部認証サーバー(RADIUSサーバー)を登録します。
- 本手順は「WAB-BE187-M」の設定手順として記載しております。(ファームウェアバージョンは 1.0.19)
- 本製品は、IEEE 802.3bt 対応PoEインジェクター(当社対応製品型番:EIB-X01A-BT6) 、または別売りACアダプター「WAB-EX-ADP1」にて給電してください。
本手順で用いているSSID名やPresharedキー等は、入力例です。実際のネットワークでは運用を考慮した任意の値を設定してください。
特にセキュリティーに関連する文字列は、特定されにくい文字列をご利用ください。

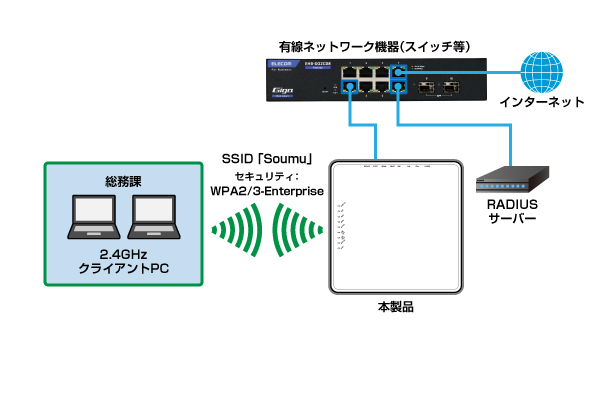

導入構成イメージ

設定の流れ
STEP1 - 設定画面へアクセスします。
-

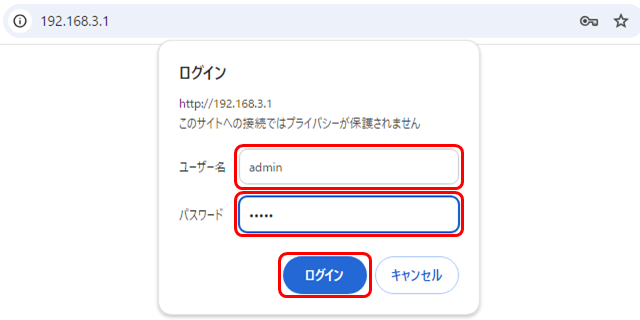

本製品の設定画面にログインします。
工場出荷時は、ユーザー名、パスワード共に、admin となります。
本製品への接続方法につきましては、「クイックセットアップガイド」ならびに、「ユーザーズマニュアル」を別途、参照ください。 -

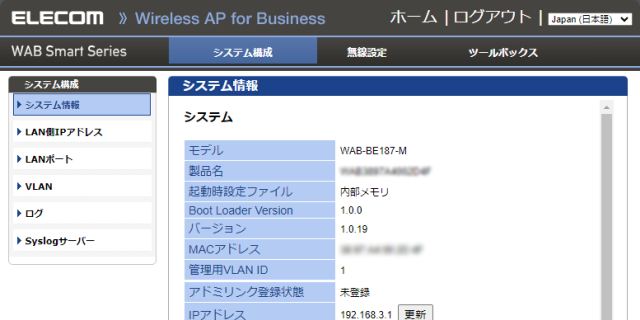

設定画面が表示されます。
STEP2 - 無線を有効にします。
-
設定画面上部にある[無線設定]をクリックします。
-

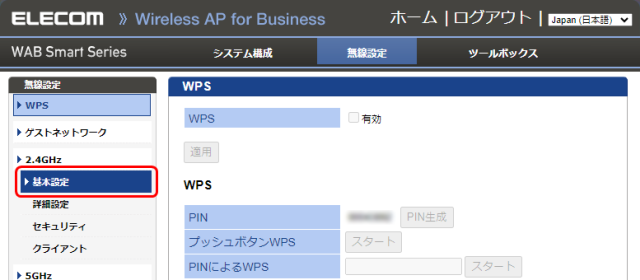

左側メニューにある無線モード2.4GHzの[基本設定]をクリックします。
5GHz/6GHzの帯域を使用する場合は、それぞれの無線モードから設定を行ってください。 -

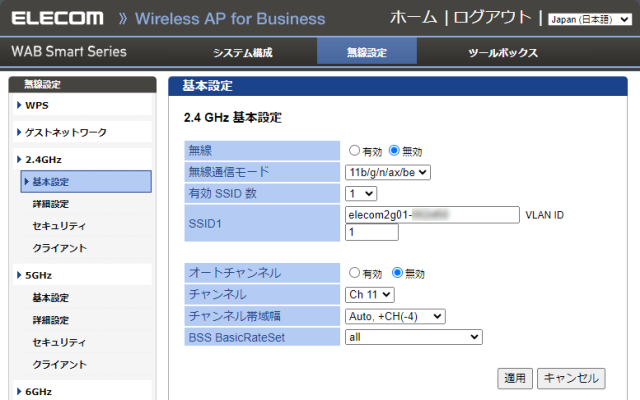

「2.4GHz 基本設定」画面が開きます。
-
[無線]の「有効」をクリックして選択し、続いて[SSID 1]の文字列を「Soumu」に変更して、[適用]ボタンをクリックします。
-

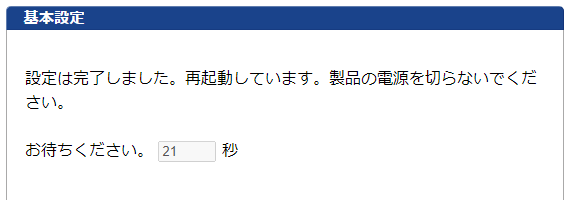

カウントダウンが始まりますので、しばらくお待ちください。
STEP3 - 無線のセキュリティを設定します。
-

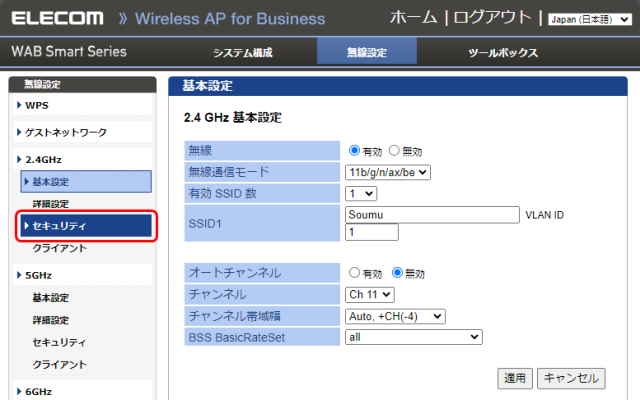

左側メニューにある無線モード2.4GHzの[セキュリティ]をクリックします。
5GHz/6GHzの帯域を使用する場合は、それぞれの無線モードから設定を行ってください。 -

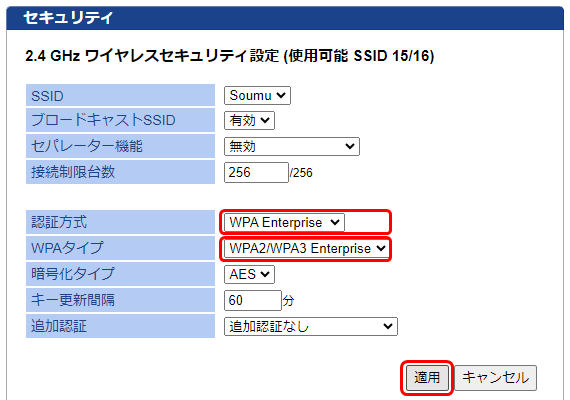

SSID1 Soumuのセキュリティを設定します。
[認証方式]から[WPA Enterprise]を選択します。
[WPAタイプ]から[WPA2/WPA3 Enterprise]を選択し、[適用]ボタンをクリックします。 -
カウントダウンが始まりますので、しばらくお待ちください。
STEP4 - RADIUSサーバーを設定します。
-

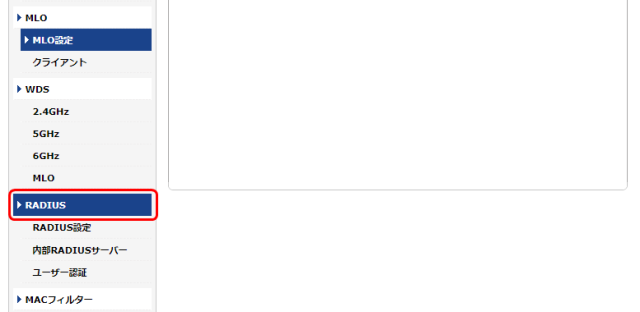

左側メニューにある[RADIUS]をクリックします。
-
[RADIUS設定]画面が表示されます。
-
RADIUSサーバー(2.4GHz)のプライマリRADIUSサーバー欄の[RADIUSサーバー]に使用するRADIUSサーバーのIPアドレス(例:192.168.3.200)を入力します。
[共有シークレット]にRADIUSサーバー側で認証対象としてアクセスポイントを登録した際の共有シークレット文字列を入力します。
本例では「Secret01」を入力しています。
RADIUSサーバー側で認証ポート番号を「1812」以外に設定している場合は、設定された番号に変更ください。
セカンダリRADIUSサーバーを使用する場合は、セカンダリ側の設定も変更してください。
[適用]ボタンをクリックします。 -

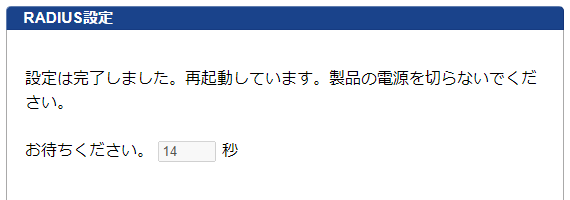

カウントダウンが始まりますので、画面が再表示されるまでしばらくお待ちください。
カウントダウンが終了し画面が再表示されたら、設定は完了です。
参考設定ファイル
設定ファイル
「WAB-BE187-M」の参考設定ファイルをこちらからダウンロード可能です。
本設定はサンプルとなりますので導入時はお客様ネットワーク環境に合わせて適宜変更下さい。
アクセスポイントの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
適用前に、かならず、現在の設定を保存してください。
この設定ファイルを適用すると、アクセスポイントのIPアドレス、ユーザー設定が以下に変更されます。
IPアドレス:DHCPクライアント(DHCPでのIPアドレス取得ができない場合、192.168.3.1)
ログインユーザー名:admin
ログインパスワード:admin
