| LANケーブル（ケーブルのみ）とRJ45コネクタ・工具を使用することで、LANケーブルを自作することができます。既製品にない長さのケーブルも自由に作ることができますので、ご利用の環境に合わせた余分のないケーブル配線が可能になります。
|
|
下記はフラットタイプのケーブルの自作手順です。通常のLANケーブルやSTPケーブルの作成手順はこちらをご覧ください。
|
 |
 |
外皮むき工具でケーブルの外皮をむきます。
専用工具にケーブルを挟み、グリップを握ることで、ケーブルの外皮だけが切り取られます。
切り取る部分の長さはストッパーの位置で調整することができます。
|
|
| |
 |
 |
ケーブルをブーツに差し込みます。

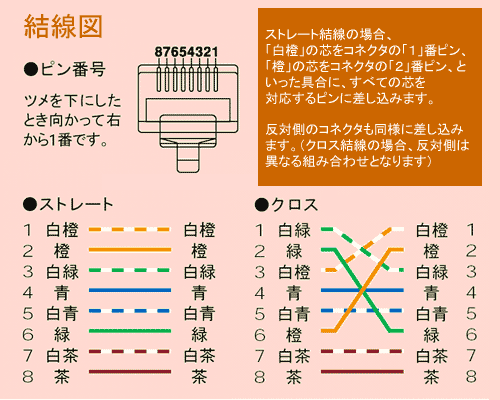

専用ブーツにケーブルを差し込みます。ブーツにはガイドとなる溝が設けられていますので、ケーブルの芯とコネクタのピンの対比を参考に、定められた溝に芯を差し込みます。
|
|
| |
 |
 |
| |
| |
 |
 |
かしめ工具でコネクタを固定します。
コネクタを奥まで差し込み、ペンチを握る要領でコネクタを締めつけます。
|
|
| |
 |
 |
テスタを使用して導通チェックを行ないます。
完成したら、ケーブルテスタを利用してチェックします。結線ミスがあればここで発見できます。
|
|
|
|
|
|
