Kompatibles Modell: M-SH10BBS/M-SH20BBS
① Linke Taste
Für einen Linksklick am PC.
② Rechte Taste
Für einen Rechtsklick am PC.
③ Rad
Zum Bedienen Ihres PC können Sie die Maus vorwärts und rückwärts bewegen oder wie eine Taste anklicken.
④ LED-Leuchte
⑤Batterieabdeckung
Entfernen Sie diese Abdeckung, um die Batterie auszuwechseln.
⑥ Optischer Sensor
Die LED leuchtet blau auf, wenn die Maus eingeschaltet ist.
Dieser Sensor erkennt Mausbewegungen, wenn Sie die Maus bewegen.
* Bitte beachten Sie, dass der direkte Blick in das Sensorlicht Ihre Augen verletzen kann.
⑦ Kopplungstaste
Koppeln Sie die Maus mit dem Bluetooth-Modul Ihres Geräts oder einem Bluetooth-Adapter.
⑧Netzschalter/Geräteauswahlschalter
Schalten Sie die Maus ein oder aus und wechseln Sie zwischen den angeschlossenen Geräten.
Lesen Sie hierzu, „Angeschlossenes Gerät wechseln“.
⑨ Batteriefach
Dort sitzt die Batterie.
⑩ Batterie-Isolierlasche
Diese Lasche vor Gebrauch entfernen.
Angeschlossenes Gerät wechseln
Mit diesem Artikel können Sie zwischen zwei Bluetooth-Geräten wechseln.
Wechseln Sie wie folgt zwischen verbundenen Bluetooth-Geräten.
Während des Koppelns wechseln
1) Schieben Sie den Netzschalter/Gerätewahlschalter, um zwischen „CH1” und „CH2” zu wählen.
Die LED leuchtet für eine gewisse Zeit auf, wenn das angeschlossene Gerät gewechselt wird.
Wenn nur ein Gerät an „CH1” oder „CH2” gekoppelt ist, geht die bestehende Verbindung verloren, wenn Sie auf die nicht gekoppelte Seite wechseln.
Wenn Sie wieder zu der Seite wechseln, die mit einem verbundenen Gerät gekoppelt ist, wird die Verbindung wiederhergestellt.
2) Koppeln Sie mit dem ausgewählten verbundenen Gerät.
Informationen zum Koppeln finden Sie unter „Anwendung" → „Maus anschließen und einstellen" → (betriebssystemspezifisch) → „2. Koppeln mit einem PC".
Während der Nutzung wechseln
1) Schieben Sie den Netzschalter/Gerätewahlschalter, um zwischen „CH1” und „CH2” zu wählen.
2) Die LED leuchtet für eine gewisse Zeit auf, wenn das angeschlossene Gerät gewechselt wird.
Wenn nur ein Gerät an „CH1” oder „CH2” gekoppelt ist, geht die bestehende Verbindung verloren, wenn Sie auf die nicht gekoppelte Seite wechseln.
Wenn Sie wieder zu der Seite wechseln, die mit einem verbundenen Gerät gekoppelt ist, wird die Verbindung wiederhergestellt.
1. Schalten Sie das Produkt EIN
1) Entfernen Sie die Batterieabdeckung.
2) Entfernen Sie die Batterie-Isolierlasche.
3) Bringen Sie die Batterieabdeckung wieder an.
4) Schieben Sie den Netzschalter/Gerätewahlschalter an der Unterseite der Maus auf „CH1” oder „CH2”.
Die LED leuchtet für eine gewisse Zeit auf.
* Wenn der Batteriestand niedrig ist, blinkt die LED für eine gewisse Zeit.
Energiesparmodus
Wird die Maus bei eingeschalteter Stromversorgung für einen bestimmten Zeitraum nicht berührt, wechselt sie automatisch in den Energiesparmodus.
Wird die Maus bewegt, verlässt sie den Energiesparmodus.
* Nach Verlassen des Energiesparmodus kann der Mausbetrieb 2-3 Sekunden instabil sein.
Batterie ersetzen...
1) Entfernen Sie die Batterieabdeckung.
2) Nehmen Sie die Batterie heraus.
3) Legen Sie die Batterie gemäß den Anweisungen am Batteriefach ein.
Achten Sie darauf, dass die Batterie so eingelegt wird, dass der Pluspol (+) und der Minuspol (-) richtig ausgerichtet sind.
4) Bringen Sie die Batterieabdeckung wieder an.
2. Koppeln mit einem PC

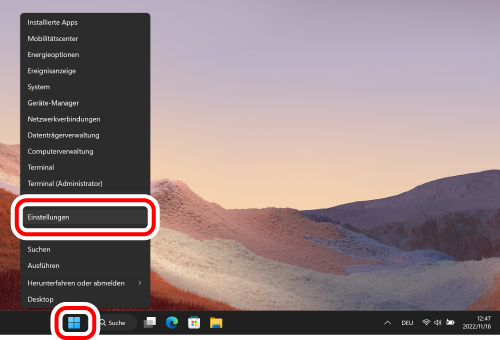

1) Klicken Sie unten auf dem Bildschirm auf „Start" und dann auf „Einstellungen".
Die Seite mit den „Einstellungen“ wird angezeigt.

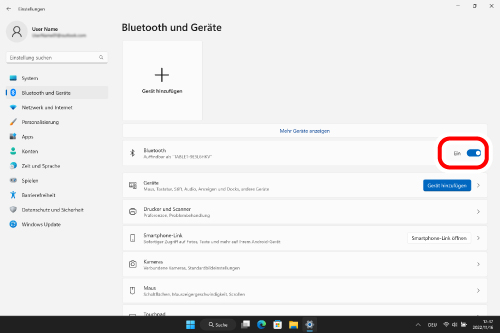

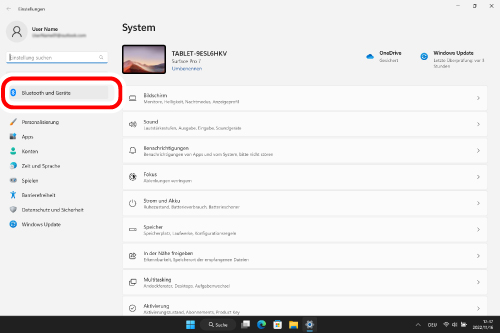

2) Klicken Sie auf „Bluetooth und Geräte“.
Die Seite „Geräte“ wird angezeigt.
Wenn „Bluetooth“ ausgeschaltet ist, schalten Sie es ein.
3) Klicken Sie auf „Gerät hinzufügen".
4) Schieben Sie den Netzschalter/Gerätewahlschalter, um zwischen den angeschlossenen Geräten zu wählen.
5) Klicken Sie auf „Bluetooth“.
6) Wenn der Bildschirm „Gerät hinzufügen" angezeigt wird, halten Sie die Kopplungstaste an der Unterseite 3 Sekunden lang gedrückt, und lassen Sie sie dann los.
Der Kopplungsmodus wird aktiviert und die LED blinkt.
7) Klicken Sie auf „ELECOM shellpha".
Die Kopplung beginnt.
8) Wenn die Meldung „Ihr Gerät ist einsatzbereit." erscheint, klicken Sie auf „Fertig".

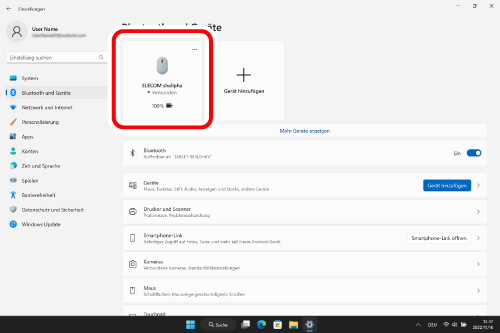

9) Die Kopplung ist abgeschlossen, wenn dieses Produkt zu „Bluetooth und Geräte“ hinzugefügt wurde und der Status „Verbunden“ lautet.
Nun können Sie die Maus benutzen.
So ändern Sie die Mauszeigergeschwindigkeit
Die Geschwindigkeit, mit der sich der Mauszeiger auf dem PC bewegt, kann geändert werden, wenn sich der Mauszeiger zu schnell oder zu langsam bewegt.
■ Für Windows 11
1) Klicken Sie unten auf dem Bildschirm auf „Start" und dann auf „Einstellungen".
Die Seite mit den „Einstellungen“ wird angezeigt.

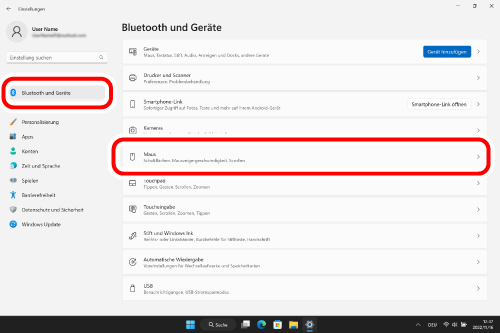

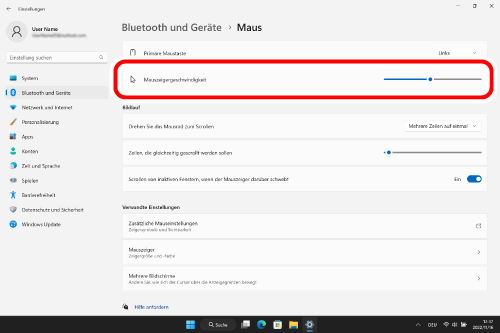

2) Klicken Sie auf „Bluetooth und Geräte“ und danach auf „Maus“.
3) Mit dem Schieberegler „Mauszeigergeschwindigkeit“ können Sie die Geschwindigkeit der Maus einstellen.
■ Für Windows 10
1) Öffnen Sie die Eigenschaften unter „Maus“.
Klicken Sie im Startmenü auf das Symbol „Einstellungen“, wählen Sie „Geräte“ → „Maus“ und klicken Sie dann auf „Weitere Mausoptionen“ unter „Verwandte Einstellungen“.

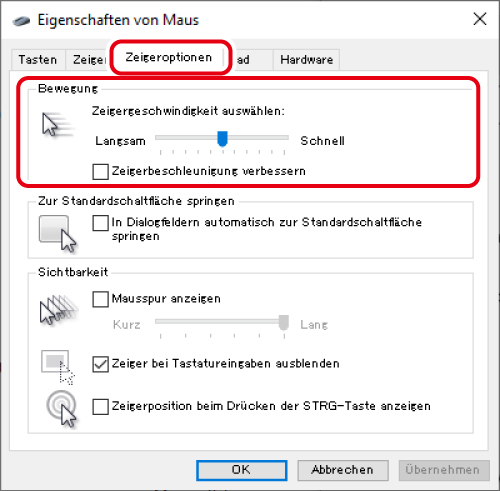

2) Wählen Sie die Registerkarte „Zeigeroptionen“.
3) Mit dem Schieberegler „Zeigergeschwindigkeit auswählen“ können Sie die Geschwindigkeit der Mauszeigerbewegung einstellen.
Anzahl der Zeilen, die pro Radumdrehung durchlaufen werden, ändern
■ Für Windows 11
1) Klicken Sie unten auf dem Bildschirm auf „Start" und dann auf „Einstellungen".
Die Seite mit den „Einstellungen“ wird angezeigt.
2) Klicken Sie auf „Bluetooth und Geräte“ und danach auf „Maus“.

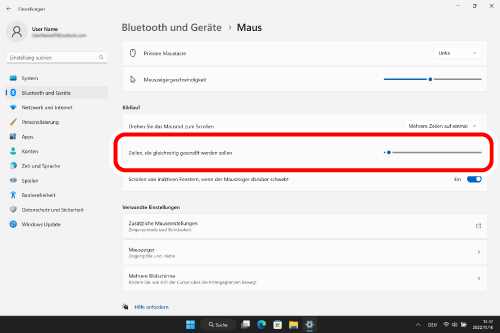

3) Stellen Sie den Schieberegler „Zeilen, die gleichzeitig gescrollt werden sollen“ ein, um die Anzahl der Zeilen pro Bildlauf einzustellen.
■ Für Windows 10
1) Öffnen Sie die Eigenschaften unter „Maus“.
Klicken Sie im Startmenü auf das Symbol „Einstellungen“, wählen Sie „Geräte“ → „Maus“ und klicken Sie dann auf „Weitere Mausoptionen“ unter „Verwandte Einstellungen“.

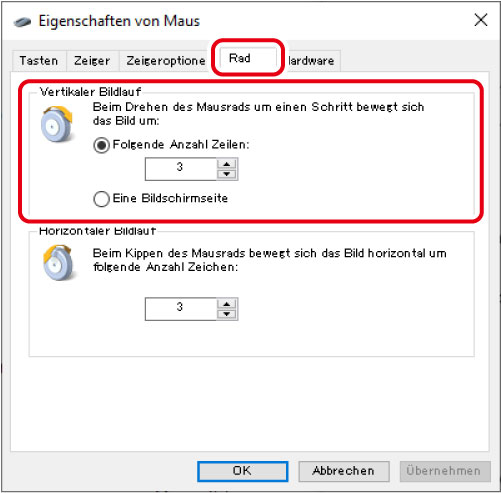

2) Wählen Sie die Registerkarte „Rad“.
3) Ändern Sie den Wert von „Folgende Anzahl Zeilen“ unter „Beim Drehen des Mausrads um einen Schritt bewegt sich das Bild um“.
1. Schalten Sie das Produkt EIN
1) Entfernen Sie die Batterieabdeckung.
2) Entfernen Sie die Batterie-Isolierlasche.
3) Bringen Sie die Batterieabdeckung wieder an.
4) Schieben Sie den Netzschalter/Gerätewahlschalter an der Unterseite der Maus auf „CH1” oder „CH2”.
Die LED leuchtet für eine gewisse Zeit auf.
* Wenn der Batteriestand niedrig ist, blinkt die LED für eine gewisse Zeit.
Energiesparmodus
Wird die Maus bei eingeschalteter Stromversorgung für einen bestimmten Zeitraum nicht berührt, wechselt sie automatisch in den Energiesparmodus.
Wird die Maus bewegt, verlässt sie den Energiesparmodus.
* Nach Verlassen des Energiesparmodus kann der Mausbetrieb 2-3 Sekunden instabil sein.
Batterie ersetzen...
1) Entfernen Sie die Batterieabdeckung.
2) Nehmen Sie die Batterie heraus.
3) Legen Sie die Batterie gemäß den Anweisungen am Batteriefach ein.
Achten Sie darauf, dass die Batterie so eingelegt wird, dass der Pluspol (+) und der Minuspol (-) richtig ausgerichtet sind.
4) Bringen Sie die Batterieabdeckung wieder an.
2. Koppeln mit einem PC

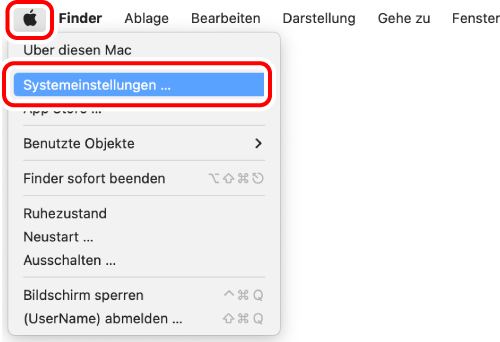

1) Klicken Sie im Apple-Menü auf „Systemeinstellungen...".
Das Fenster „Systemeinstellungen" wird angezeigt.

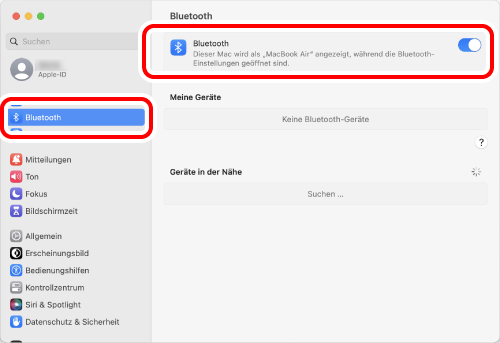

2) Klicken Sie auf „Bluetooth", um „Bluetooth" zu aktivieren.
Die Seite mit den Systemeinstellungen für „Bluetooth" wird angezeigt.
3) Schieben Sie den Netzschalter/Gerätewahlschalter, um zwischen angeschlossenen Geräten zu wählen.
4) Halten Sie während der Gerätesuche die Kopplungstaste an der Unterseite 3 Sekunden lang gedrückt und lassen Sie sie dann los.
Der Kopplungsmodus wird aktiviert und die LED blinkt.

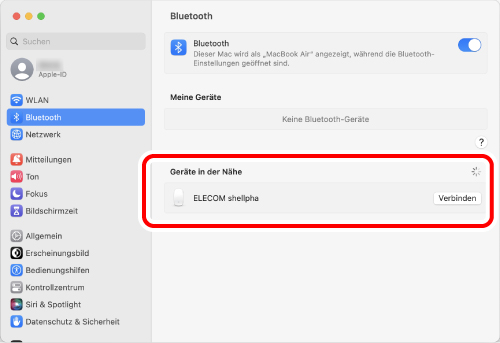

5) Wenn die „ELECOM shellpha" unter „Geräte in der Nähe" erkannt wird, klicken Sie auf „Verbinden".
Die Kopplung beginnt.

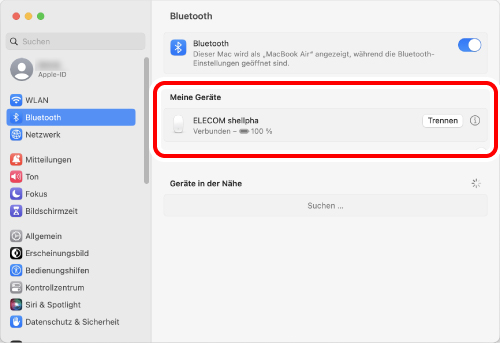

6) Die Kopplung ist abgeschlossen, wenn der Status der „ELECOM shellpha" auf „Verbunden" wechselt.
Nun können Sie die Maus benutzen.
So ändern Sie die Mauszeigergeschwindigkeit
Die Geschwindigkeit, mit der sich der Mauszeiger auf dem PC bewegt, kann geändert werden, wenn sich der Mauszeiger zu schnell oder zu langsam bewegt.

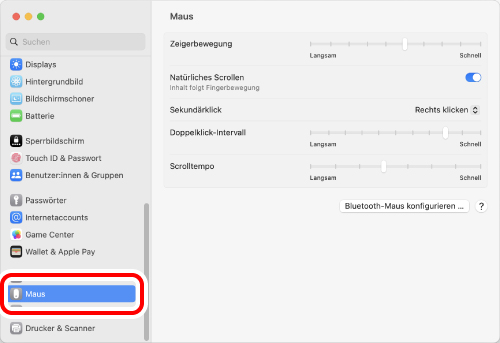

1) Klicken Sie unter „Systemeinstellungen“ auf „Maus“.
Die Seite mit den Einstellungen für die „Maus“ wird geladen.

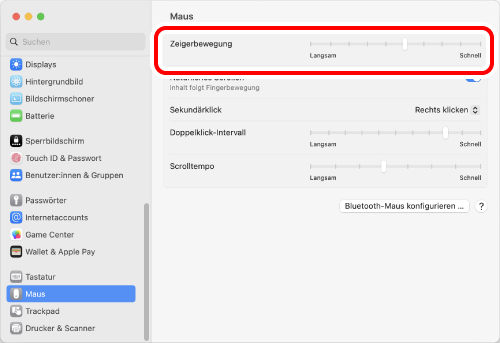

2) Mit dem Schieberegler „Zeigerbewegung“ können Sie die Geschwindigkeit des Mauszeigers einstellen.
Wenn Sie die Option „Natürliches Scrollen“ deaktivieren, wird die Bildlaufrichtung umgedreht.
1. Schalten Sie das Produkt EIN
1) Entfernen Sie die Batterieabdeckung.
2) Entfernen Sie die Batterie-Isolierlasche.
3) Bringen Sie die Batterieabdeckung wieder an.
4) Schieben Sie den Netzschalter/Gerätewahlschalter an der Unterseite der Maus auf „CH1” oder „CH2”.
Die LED leuchtet für eine gewisse Zeit auf.
* Wenn der Batteriestand niedrig ist, blinkt die LED für eine gewisse Zeit.
Energiesparmodus
Wird die Maus bei eingeschalteter Stromversorgung für einen bestimmten Zeitraum nicht berührt, wechselt sie automatisch in den Energiesparmodus.
Wird die Maus bewegt, verlässt sie den Energiesparmodus.
* Nach Verlassen des Energiesparmodus kann der Mausbetrieb 2-3 Sekunden instabil sein.
Batterie ersetzen...
1) Entfernen Sie die Batterieabdeckung.
2) Nehmen Sie die Batterie heraus.
3) Legen Sie die Batterie gemäß den Anweisungen am Batteriefach ein.
Achten Sie darauf, dass die Batterie so eingelegt wird, dass der Pluspol (+) und der Minuspol (-) richtig ausgerichtet sind.
4) Bringen Sie die Batterieabdeckung wieder an.
2. Kopplung mit einem iPad oder einem iPhone

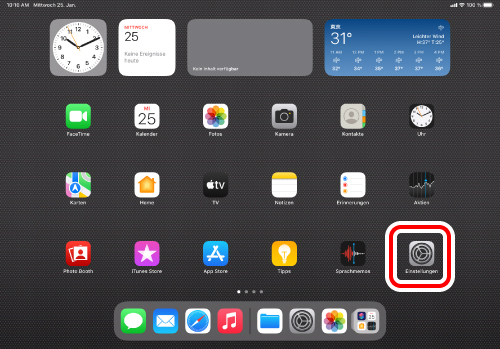

1) Tippen Sie auf der Startseite auf „Einstellungen“.

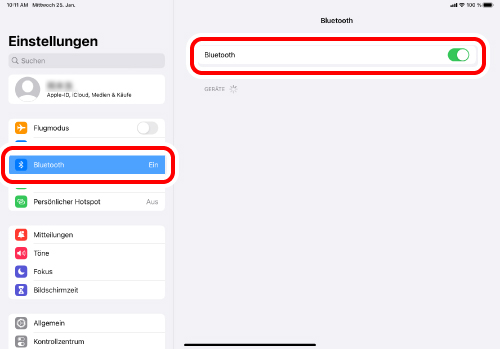

2) Tippen Sie auf „Bluetooth“, um „Bluetooth“ einzuschalten.
3) Schieben Sie den Netzschalter/Gerätewahlschalter, um zwischen angeschlossenen Geräten zu wählen.
4) Halten Sie während der Gerätesuche die Kopplungstaste an der Unterseite 3 Sekunden lang gedrückt und lassen Sie sie dann los.
Der Kopplungsmodus wird aktiviert und die LED blinkt.
5) Tippen Sie auf „ELECOM shellpha“, wenn es unter „GERÄTE“ erkannt wird.
Die Kopplung beginnt.

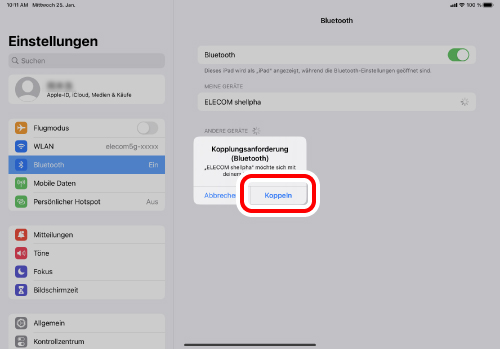

6) Wenn die Seite „Kopplungsanforderung(Bluetooth)“ geladen wird, tippen Sie auf „Koppeln“.
7) Sie können die Maus verwenden, wenn der Status „Verbunden" anzeigt.
Nun können Sie die Maus benutzen.
Registrieren Sie benutzerdefinierte Aktionen für die Tasten.
In den Grundeinstellungen können lediglich die 2 Tasten und das Rad verwendet werden.
Alle anderen Tastenfunktionen können Sie wie folgt zuweisen.
1. Schalten Sie AssistiveTouch ein.

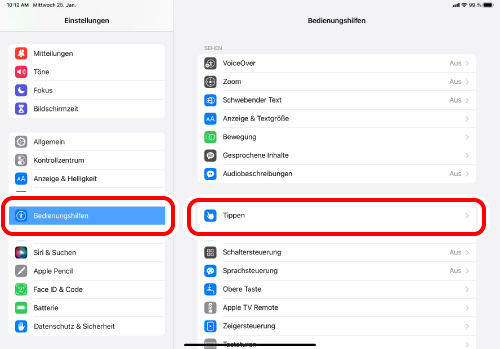

1) Tippen Sie im Bereich „Einstellungen“ auf „Bedienungshilfen“.

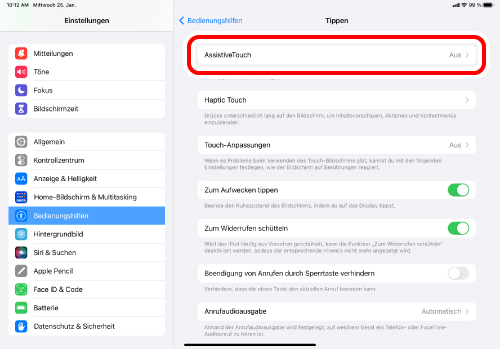

2) Tippen Sie auf „Tippen“.
3. Tippen Sie auf „AssistiveTouch“.
4. Tippen Sie zum Einschalten auf „AssistiveTouch“.
2. Weisen Sie den Tasten benutzerdefinierte Aktionen zu.

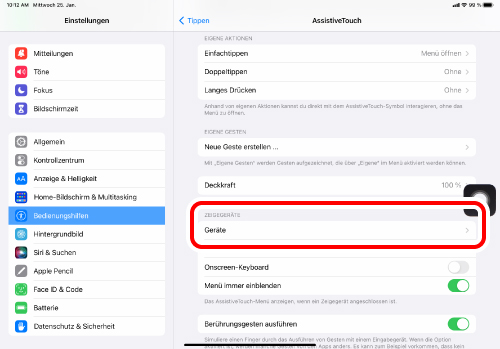

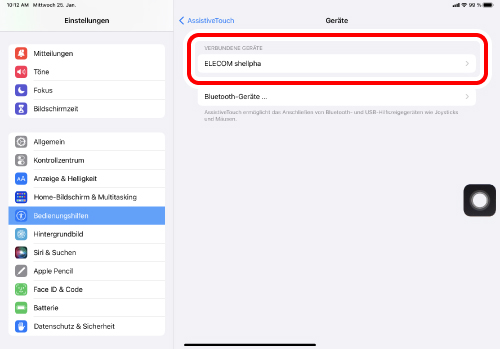

1) Tippen Sie im Bereich „ZEIGEGERÄTE“ auf „Geräte“.
2) Tippen Sie auf „ELECOM shellpha".
3) Tippen Sie auf „Zusätzliche Tasten anpassen...“.

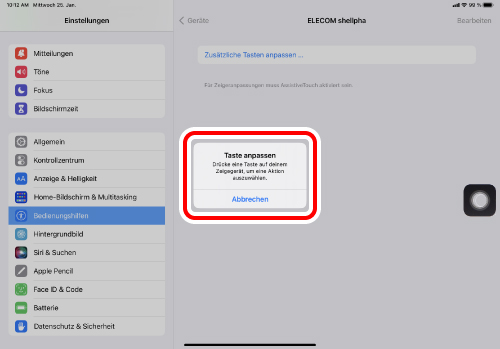

4) Nachdem die Seite „Taste anpassen“ geladen ist, klicken Sie auf der Maus auf die Taste, die hinzugefügt werden soll.
* Beim Hinzufügen von „Taste 3“.

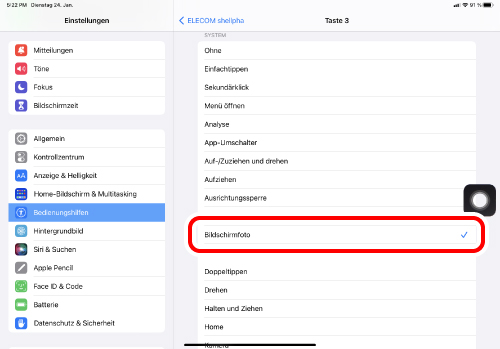

5) Eine Liste mit allen zuweisbaren Funktionen wird geladen. Tippen Sie auf die Funktion, die Sie zuweisen möchten.
* Zuweisen von „Bildschirmfoto“ an „Taste 3“.

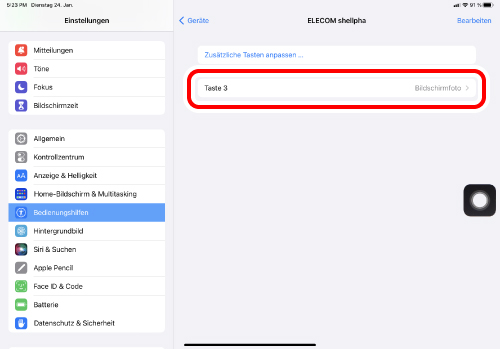

6) Der Taste wird eine Funktion zugewiesen. Wiederholen Sie die obigen Schritte, um weitere Tasten zuzuweisen.
Bei ausgeschaltetem AssistiveTouch ist die Funktion Benutzerdefinierte Aktion deaktiviert. Dann können nur die ursprünglichen Funktionen Rechtsklick, Linksklick und Scrollrad verwendet werden.
1. Schalten Sie das Produkt EIN
1) Entfernen Sie die Batterieabdeckung.
2) Entfernen Sie die Batterie-Isolierlasche.
3) Bringen Sie die Batterieabdeckung wieder an.
4) Schieben Sie den Netzschalter/Gerätewahlschalter an der Unterseite der Maus auf „CH1” oder „CH2”.
Die LED leuchtet für eine gewisse Zeit auf.
* Wenn der Batteriestand niedrig ist, blinkt die LED für eine gewisse Zeit.
Energiesparmodus
Wird die Maus bei eingeschalteter Stromversorgung für einen bestimmten Zeitraum nicht berührt, wechselt sie automatisch in den Energiesparmodus.
Wird die Maus bewegt, verlässt sie den Energiesparmodus.
* Nach Verlassen des Energiesparmodus kann der Mausbetrieb 2-3 Sekunden instabil sein.
Batterie ersetzen...
1) Entfernen Sie die Batterieabdeckung.
2) Nehmen Sie die Batterie heraus.
3) Legen Sie die Batterie gemäß den Anweisungen am Batteriefach ein.
Achten Sie darauf, dass die Batterie so eingelegt wird, dass der Pluspol (+) und der Minuspol (-) richtig ausgerichtet sind.
4) Bringen Sie die Batterieabdeckung wieder an.
2. Kopplung mit einem Android-Gerät.
1) Tippen Sie auf „Einstellungen“.

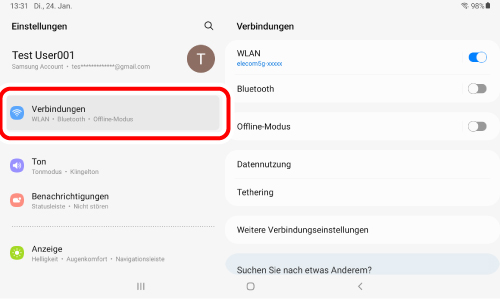

2) Tippen Sie auf „Verbindungen".
3) Tippen Sie auf „Bluetooth”.

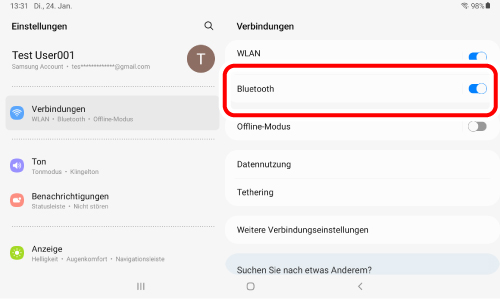

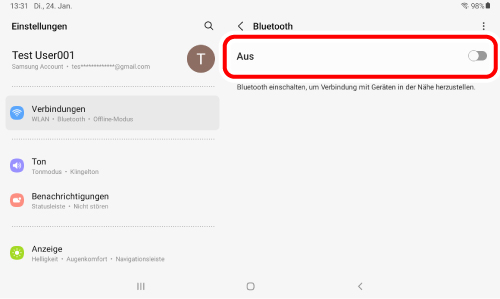

4) Prüfen Sie, ob „Bluetooth” aktiviert ist.
Wenn nicht verfügbar, antippen, um zu aktivieren.
5) Schieben Sie den Netzschalter/Gerätewahlschalter, um zwischen den angeschlossenen Geräten zu wählen.
6) Halten Sie die Kopplungstaste an der Unterseite des Geräts 3 Sekunden lang gedrückt und lassen Sie sie dann los.
Der Kopplungsmodus wird aktiviert und die LED blinkt.

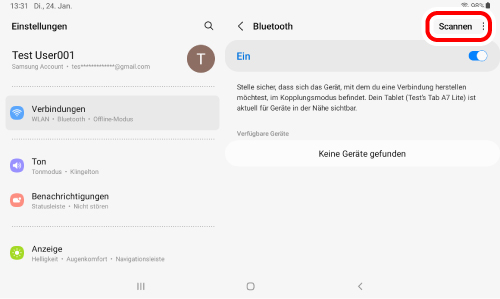

7) Tippen Sie auf „Scannen".

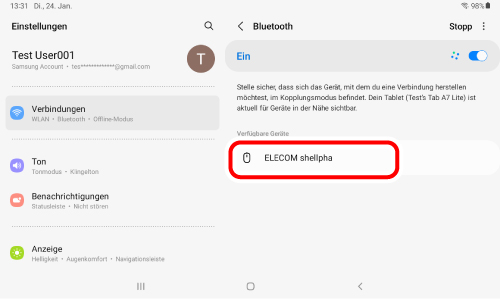

8) Tippen Sie unter „Verfügbare Geräte" auf „ELECOM shellpha".

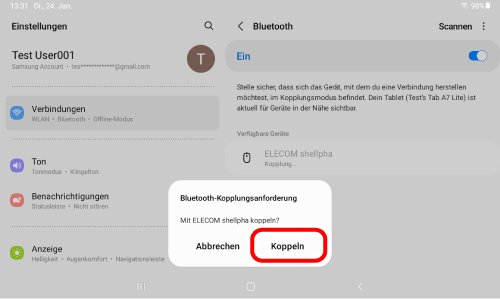

9) Tippen Sie auf „Koppeln".
Die Kopplung beginnt.
10) Die Kopplung ist abgeschlossen, wenn dieses Produkt zu „Gekoppelte Geräte“ hinzugefügt wird und der Status „Verbunden" lautet.
Nun können Sie die Maus benutzen.
1. Schalten Sie das Produkt EIN
1) Entfernen Sie die Batterieabdeckung.
2) Entfernen Sie die Batterie-Isolierlasche.
3) Bringen Sie die Batterieabdeckung wieder an.
4) Schieben Sie den Netzschalter/Gerätewahlschalter an der Unterseite der Maus auf „CH1” oder „CH2”.
Die LED leuchtet für eine gewisse Zeit auf.
* Wenn der Batteriestand niedrig ist, blinkt die LED für eine gewisse Zeit.
Energiesparmodus
Wird die Maus bei eingeschalteter Stromversorgung für einen bestimmten Zeitraum nicht berührt, wechselt sie automatisch in den Energiesparmodus.
Wird die Maus bewegt, verlässt sie den Energiesparmodus.
* Nach Verlassen des Energiesparmodus kann der Mausbetrieb 2-3 Sekunden instabil sein.
Batterie ersetzen...
1) Entfernen Sie die Batterieabdeckung.
2) Nehmen Sie die Batterie heraus.
3) Legen Sie die Batterie gemäß den Anweisungen am Batteriefach ein.
Achten Sie darauf, dass die Batterie so eingelegt wird, dass der Pluspol (+) und der Minuspol (-) richtig ausgerichtet sind.
4) Bringen Sie die Batterieabdeckung wieder an.
2. Koppeln mit einem PC
1) Klicken Sie auf das Schnelleinstellungsfeld unten rechts.

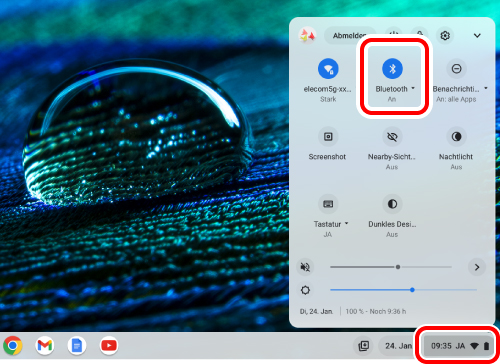

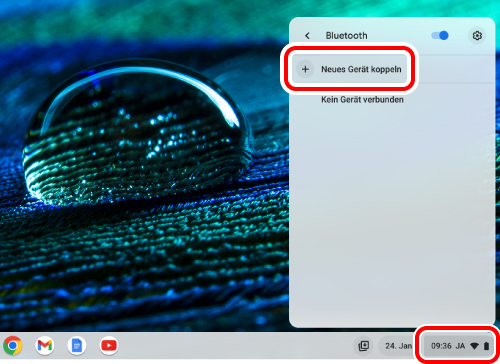

2) Klicken Sie auf „Bluetooth“.
Wenn „Bluetooth“ ausgeschaltet ist, schalten Sie es ein.
3) Schieben Sie den Netzschalter/Gerätewahlschalter, um zwischen angeschlossenen Geräten zu wählen.

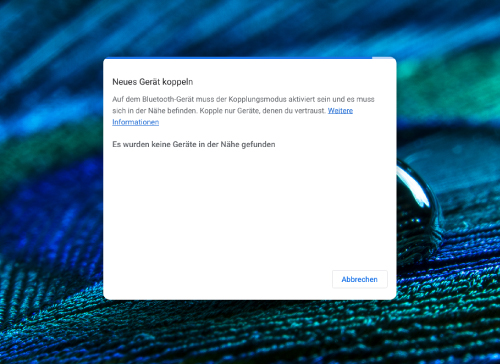

4) Klicken Sie auf „Neues Gerät koppeln".
5) Halten Sie während der Gerätesuche die Kopplungstaste an der Unterseite 3 Sekunden lang gedrückt und lassen Sie sie dann los.
Der Kopplungsmodus wird aktiviert und die LED blinkt.

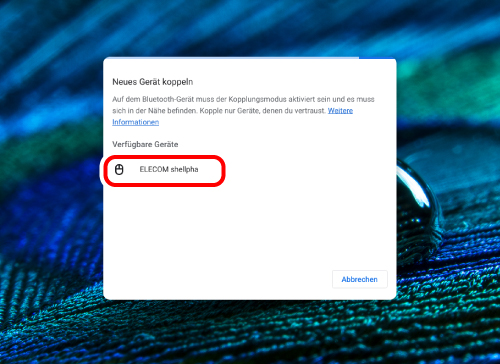

6) Klicken Sie auf „ELECOM shellpha".
Die Kopplung beginnt.

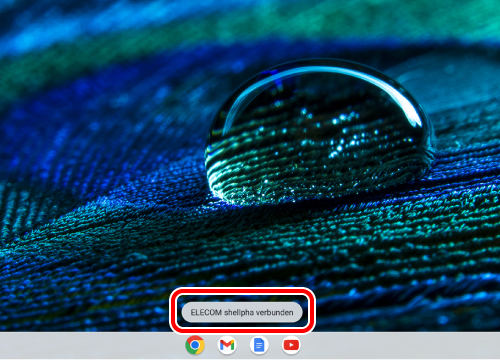

7) „ELECOM shellpha verbunden" wird am unteren Rand des Bildschirms angezeigt.

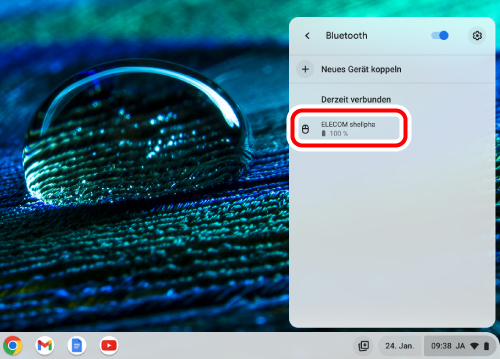

Klicken Sie auf „Bluetooth" wie in Schritt 2. Die Kopplung ist abgeschlossen, wenn „ELECOM shellpha" unter „Derzeit verbunden" angezeigt wird.
Nun können Sie die Maus benutzen.
So ändern Sie die Mauszeigergeschwindigkeit
Die Geschwindigkeit, mit der sich der Mauszeiger auf dem PC bewegt, kann geändert werden, wenn sich der Mauszeiger zu schnell oder zu langsam bewegt.
1) Klicken Sie auf das Schnelleinstellungsfeld unten rechts.

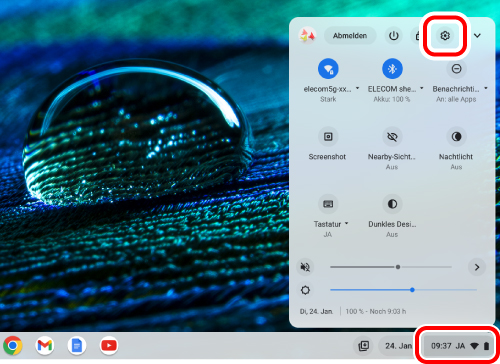

2) Klicken Sie auf „Einstellungen“.
Die Seite mit den Einstellungen wird angezeigt.

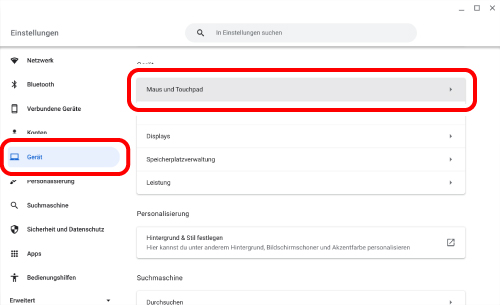

3) Klicken Sie auf „Maus und Touchpad“ unter „Gerät“.
4) Mit dem Schieberegler „Mausgeschwindigkeit“ können Sie die Geschwindigkeit des Mauszeigers einstellen.
Versuchen Sie Folgendes, wenn die Maus nicht ordnungsgemäß funktioniert oder die Verbindung instabil ist.
① Prüfen Sie, ob die Maus eingeschaltet ist.
② Überzeugen Sie sich davon, dass die Batterie richtig eingelegt ist bzw. dass die Batterie nicht entladen ist.
③ Überprüfen Sie die Bluetooth-Verbindung.
④ Ändern Sie den Abstand zwischen dem PC und der Maus.
Dieses drahtlose Gerät verwendet das 2,4-GHz-Band. Bitte verwenden Sie die Maus innerhalb der Reichweite des PC.
Durchschnittlicher Radiowellenbereich
Nichtmagnetische Oberfläche (z.B. Holzschreibtische): Circa 10 m
Magnetische Oberfläche (z.B. Stahlschreibtische): Circa 3 m
* Diese Werte wurden in der Testumgebung von ELECOM ermittelt und können nicht garantiert werden. Das Signal im 2,4-GHz-Band kann je nach Einsatzort kürzer sein.
⑤ Starten Sie den Computer neu.
⑥ Bitte aktualisieren Sie das Betriebssystem Ihres PC auf die neueste Version.
⑦ Aktualisieren Sie den Bluetooth-Treiber. (Bei Verwendung eines Windows®-PC)

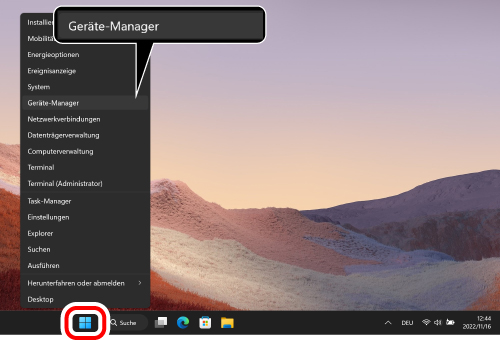

1) Klicken Sie mit der rechten Maustaste auf „Start“, und öffnen Sie den „Geräte-Manager“.

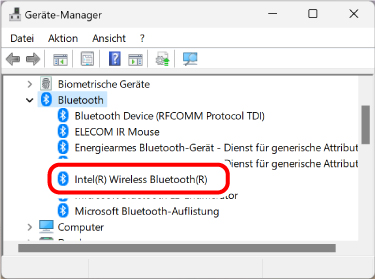

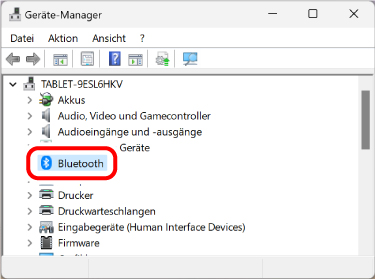

2) Klicken Sie auf „Bluetooth“.
3) Ermitteln Sie den Hersteller der auf Ihrem PC installierten Bluetooth-Funktion.
Folgende Schritte veranschaulichen das Verfahren, wenn die Bluetooth-Funktion von der Intel® Corporation stammt.
Bei anderen Herstellern oder wenn Sie den Hersteller nicht kennen, sehen Sie in der Bedienungsanleitung Ihres PC nach. Oder wenden Sie sich an den Hersteller Ihres PC, um zu erfahren, wie Sie den Bluetooth-Treiber aktualisieren können.
4) Suchen Sie in Ihrem Browser nach „Intel® Driver & Support Assistant“, und laden Sie das Installationsprogramm von der Intel-Website herunter.
5) Befolgen Sie die Anweisungen des heruntergeladenen Installationsprogramms, um „Intel® Driver & Support Assistant“ zu installieren.

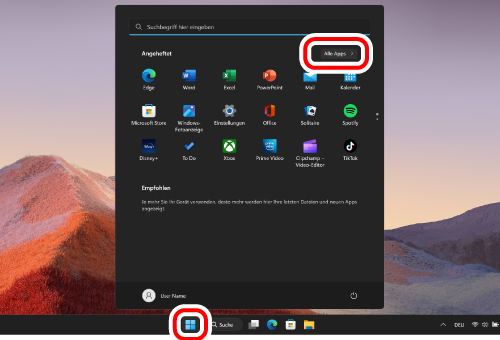

6) Klicken Sie auf „Start" und dann auf „Alle Apps".

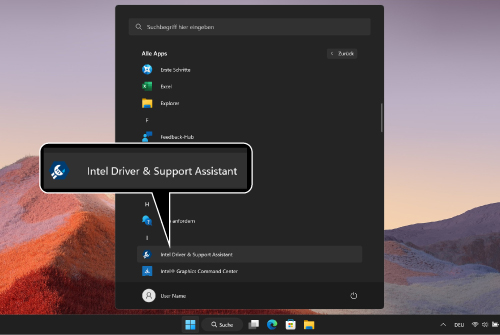

7) Klicken Sie auf „Intel Driver & Support Assistant".

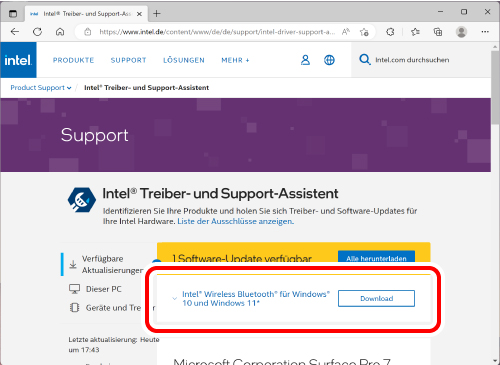

8) Die Intel Support-Seite wird automatisch in Ihrem Browser geöffnet und eine Liste von Treibern und Software-Aktualisierungen, die auf Ihrem PC verwendet werden können, wird angezeigt.
9) Falls verfügbar, laden Sie „Intel® Wireless Bluetooth®" aus der Liste herunter.
* Die Anzeige in Ihrem Browser kann sich je nach PC-Umgebung und Aktualisierungen der Support-Seite ändern.
10) Befolgen Sie die Anweisungen des heruntergeladenen Installationsprogramms, um den Bluetooth-Treiber zu installieren.
Damit wird der Bluetooth-Treiber aktualisiert.
⑧ Wenn Sie einen USB-Bluetooth-Empfänger verwenden, ändern Sie die Verbindung am Empfänger.
Je nach den Spezifikationen des USB-Anschlusses des PC oder des USB-Hubs können andere USB 3.0-Geräte, die gleichzeitig mit der Maus verwendet werden, Geräusche erzeugen, die das 2,4-GHz-Signal in der Nähe verschlechtern können.
Beispiele für USB-Geräte, die das Signal im 2,4-GHz-Band beeinträchtigen können
Vielleicht können Sie die Situation wie folgt verbessern.
Schließen Sie den Bluetooth-Empfänger an einen anderen USB-Anschluss an, der von anderen USB3.0-Geräten, die gleichzeitig in Gebrauch sind, entfernt ist.
Schließen Sie den Bluetooth-Empfänger an einen USB2.0-Hub oder an ein Verlängerungskabel an.
