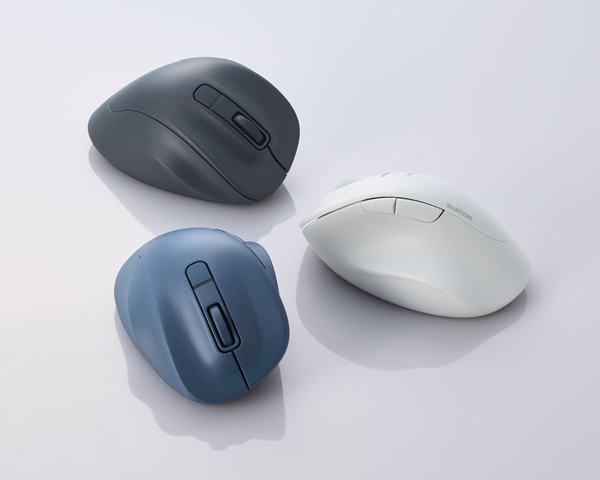

Mouse sem fio
Séries M-XGS30BBSK (tamanho P)
Séries M-XGM30BBSK (tamanho M)
Séries M-XGL30BBSK (tamanho G)
Séries M-XGXL30BBSK (tamanho GG)
Manual do Usuário

Modelo compatível: M-XGS30BBS, M-XGM30BBS, M-XGL30BBS, M-XGLL30BBS

Precauções

Este manual descreve as precauções necessárias que você deve tomar para a operação segura deste produto.
Observe essas precauções cuidadosamente para evitar ferimentos pessoais, danos, incêndio e outros problemas.

Significado dos símbolos

AVISO

A falha em seguir estas precauções pode resultar em ferimentos pessoais graves ou morte devido a incêndio, choque elétrico ou outras causas.

CUIDADO

A falha em seguir as precauções pode resultar em ferimentos pessoais devido a choque elétrico ou outras causas, e pode danificar outros equipamentos.

Ação proibida

Ação obrigatória

Situação que requer atenção

Notas e informações de referência

AVISO

Se um objeto estranho (água, pedaços de metal) entrar neste produto, pare de usá-lo imediatamente e remova a bateria.
Continuar a usar este produto como está pode causar um incêndio ou choque elétrico.

Se este produto se comportar de forma anormal, como gerando calor ou fumaça, ou emitindo cheiros estranhos, pare de usá-lo imediatamente e desligue o dispositivo conectado. Depois de confirmar que o produto não está gerando calor que causará queimaduras, remova a bateria do produto. Depois, entre em contato com seu revendedor.
Continuar a usar o produto como está pode causar incêndio ou choque elétrico.

Não deixe o produto cair nem bata nele.
Caso este produto esteja danificado, interrompa o uso imediatamente. Desligue a alimentação e remova a bateria do mouse. Depois, entre em contato com seu revendedor.

Incêndios ou choques elétricos podem ocorrer se este produto for usado quando danificado.

Não tente desmontar, modificar nem consertar este produto.
Isso pode causar incêndio, choque elétrico ou danos ao produto.
As avarias não estão cobertas pela garantia.

Não coloque este produto no fogo.
A quebra pode causar incêndio ou ferimentos.

CUIDADO

Não coloque este produto em nenhum dos seguintes ambientes:

  • Em um carro exposto à luz solar ou em um lugar exposto à luz solar direta.
  • Em um lugar que fica quente, como perto de um aquecedor.
  • Num local úmido ou onde possa ocorrer condensação.
  • Em local irregular ou exposto à vibração.
  • Em um local onde um campo magnético é gerado (como próximo a um ímã).
  • Em um lugar empoeirado.

Este produto não tem estrutura à prova de água. Use ou armazene em um local não exposto a líquidos como água.
Qualquer líquido, como chuva, respingo de água, suco, café, vapor e suor, pode causar avaria neste produto.

  • Use este mouse apenas com PCs, smartphones, tablets e sistemas de videogame.
  • Não utilize este produto com qualquer dispositivo que possa ser significativamente afetado no caso de avaria deste produto.
  • Se este produto for usado em uma superfície transparente, como vidro, ou em uma superfície altamente reflexiva, como um espelho, o sensor óptico não funcionará corretamente e o movimento do cursor do mouse se tornará instável.
  • Embora a luz do sensor não seja visível, observe que olhar diretamente para o sensor pode ferir os seus olhos.
  • Quando você não precisar mais usar este produto e a bateria, certifique-se de descartá-los de acordo com as normas e leis locais de sua área.

Bateria

CUIDADO

Use uma bateria alcalina AA, uma bateria de manganês AA ou uma bateria recarregável de níquel-hidreto metálico AA.

Remova a bateria quando não estiver a utilizar este produto durante longos períodos.
Caso contrário, isso pode causar vazamento ou mau funcionamento.

Como limpar o produto

Se o produto ficar sujo, limpe-o com um pano macio e seco.

O uso de um líquido volátil, como diluente de tinta, benzeno ou álcool, pode afetar a qualidade do material e/ou descolorir o produto.

Siga estas instruções para a desinfecção.

Mergulhe suavemente um pano de limpeza, como um pano de microfibra, na solução desinfetante. Certifique-se de que não haja gotículas dispersas e limpe suavemente o produto usando o pano.
Depois de limpar, seque bem e remova qualquer líquido residual.

* Não borrife qualquer líquido diretamente sobre o produto. Isso pode causar avarias elétricas.

IMPORTANTE

Não borrife qualquer líquido diretamente sobre o produto.
Isso pode causar avarias elétricas.

Não use solventes orgânicos nem luz ultravioleta.
O uso pode resultar na deterioração dos componentes de revestimento ou da pintura, o que pode causar danos ao exterior.

Recomendamos o uso de luvas descartáveis.

Ao usar qualquer produto à base de álcool, verifique se é apropriado para o propósito específico e se é usado corretamente.

Observe que no caso de danos ou operação anormal do produto causada pelo processo de limpeza, o cliente será totalmente responsável pelo custo do conserto.

Recomendamos desinfetar as mãos antes e depois de usar computadores e dispositivos periféricos que são usados por várias pessoas, a fim de evitar a propagação de infecções através do equipamento.

Desligue todos os dispositivos conectados.
* Desligue os dispositivos conectados quando estiver em modo de suspensão ou hibernação.
* Desconecte o adaptador de CA e o cabo de alimentação da tomada.

Precauções para equipamentos sem fio

Este produto é um dispositivo sem fio que pode usar toda a banda de 2,4 GHz e é capaz de evitar a faixa de dispositivos de identificação de entidade móvel. O método GFSK é adotado como o método de ondas de rádio, e a distância de interferência é de 10 m. A banda de 2,4 GHz também é usada em dispositivos médicos, Bluetooth e dispositivos de LAN sem fio dos padrões IEEE 802.11b/11g/11n.

  • Antes de usar este produto, verifique se não há outras “estações de rádio”* operando nas proximidades.
  • Se ocorrer interferência eletromagnética entre este produto e outras “estações de rádio”*, mova este produto para outro local ou pare de usar este produto.

* Outras "estações de rádio" referem-se a dispositivos industriais, científicos e médicos que usam a banda de 2,4 GHz, a mesmo deste produto, outras estações de rádio deste tipo, instalações de estações de rádio licenciadas para um sistema de identificação de objetos móveis que é usado em linhas de produção de fábrica, certas estações de rádio de baixa potência não licenciadas e estações de rádio amadoras.

AVISO

  • Não utilize em equipamentos que possam causar efeitos graves devido ao seu mau funcionamento. Há casos raros em que uma onda de rádio externa na mesma frequência, ou a onda de rádio emitida por um telefone celular, faz com que este produto funcione mal, diminua a velocidade ou não funcione.
  • Não utilize este produto em locais onde a utilização de ondas de rádio é proibida, como em hospitais. As ondas de rádio deste produto podem afetar dispositivos eletrônicos e dispositivos médicos (por exemplo, marcapasso).
  • Devido à possibilidade de dificultar a navegação segura das aeronaves, o uso do mouse sem fio em aeronaves é proibido pela Lei da Aeronáutica Civil. Desligue a alimentação do mouse sem fio antes de embarcar e não use após o embarque.

* A ELECOM não é responsável por quaisquer acidentes ou danos indiretos ou consequentes incorridos devido à falha deste produto.

Como usar

Itens incluídos nesta embalagem

Os itens a seguir estão incluídos nesta embalagem. Verifique a embalagem para garantir que todos os itens sejam incluídos antes de usar este produto. Embora todos os esforços tenham sido feitos para garantir uma embalagem adequada, no caso de qualquer ausência ou dano, entre em contato com o varejista onde o produto foi comprado.

  • Mouse x 1
  • Bateria alcalina AA para confirmar a operacionalidade x 1

    Já vem no mouse. Remova a aba isolante da bateria antes de usar.

Nome e função de cada parte

* Este manual usa ilustrações da série "M-XGM30BBS" para explicação.

Botão esquerdo

Para clicar com o botão esquerdo do mouse no seu PC.

Botão direito

Para clicar com o botão direito do mouse no seu PC.

Roda

Gire para frente e para trás ou clique como um botão para operar seu PC.

Botão “Voltar”

Execute a função "Voltar" no navegador da web.

Botão "Avançar"

Execute a função “Avançar” no navegador da web.

Você precisará instalar a “versão ELECOM Mouse Assistant Mac” do nosso site para usar o botão “Voltar” e “Avançar” no Mac. Consulte “Instalar o ELECOM Mouse Assistant”.

Luz do LED

  • Durante o estado de espera de emparelhamento, o LED pisca.
  • O LED acenderá por um tempo quando o mouse for ligado.
  • O LED piscará durante o uso quando o nível da bateria estiver baixo.

A cor do LED muda dependendo do dispositivo ao qual ele está conectado.

Botão de seleção do dispositivo

Utilize esta opção para alternar entre dispositivos conectados a este produto.
Consulte “Dispositivo conectado ao interruptor”.

Sensor óptico

O LED acenderá quando a bateria for inserida no mouse.
Este sensor detectará os movimentos do mouse quando você mover o mouse.

* Observe que olhar diretamente para a luz do sensor pode machucar seus olhos.

Botão de emparelhamento

Emparelhe o mouse com o módulo Bluetooth do dispositivo ou um adaptador Bluetooth.

Interruptor

Ligue (ON) e desligue (OFF) o mouse.

Aba isolante da bateria

Remova esta aba antes de usar.

Tampa da bateria

Remova esta tampa e coloque a bateria.

Compartimento de armazenamento da bateria

Segura a bateria.

Dispositivo conectado ao interruptor

Este produto pode ser usado para alternar entre dois dispositivos Bluetooth.
Alterne entre dispositivos Bluetooth conectados da seguinte maneira.

Alterne ao emparelhar

1) Clique no botão para alternar entre "PC1" e "PC2".
O LED piscará em branco quando o dispositivo conectado for "PC1" e verde quando for "PC2".

Quando emparelhado com apenas um dispositivo em “PC1” ou “PC2”, a conexão existente será perdida quando você alternar para o lado não emparelhado.
Alternar de volta para o lado emparelhado com um dispositivo conectado restaurará a conexão.

2) Emparelhe com o dispositivo conectado selecionado.

Para emparelhar, consulte “Como usar” → “Como conectar e configurar o mouse” → (SO específico) → “2. Emparelhamento com um PC”.

Alterne durante o uso

1) Clique no botão para alternar entre "PC1" e "PC2".

2) Quando o dispositivo a ser alternado está conectado, o LED acenderá por cerca de 3 segundos.
O LED acenderá em branco quando o dispositivo conectado for "PC1" e verde quando "PC2" estiver conectado.

Quando emparelhado com apenas um dispositivo em “PC1” ou “PC2”, a conexão existente será perdida quando você alternar para o lado não emparelhado.
Alternar de volta para o lado emparelhado com um dispositivo conectado restaurará a conexão.

Como conectar e configurar o mouse

Windows®

1. Ligue a alimentação

1) Remova a tampa da bateria.

2) Remova a aba isolante da bateria.

3) Recoloque a tampa da bateria.

4) Coloque o interruptor de na parte inferior do produto na posição ON.

O LED acenderá por um tempo.

* Quando o nível da bateria estiver acabando, o LED piscará por um tempo.

* Até que o emparelhamento com um PC seja concluído pela primeira vez, o mouse entrará automaticamente no modo de emparelhamento e o LED piscará depois que a alimentação for ligada.

Modo de economia de energia

Quando o mouse permanece intocado por um período fixo enquanto a energia está ligada, ele muda automaticamente para o modo de economia de energia.
O mouse sai do modo de economia de energia quando é movido.

* A operação do mouse pode ficar instável por 2 a 3 segundos após retornar do modo de economia de energia.

Como trocar a bateria...

1) Remova a tampa da bateria.

2) Remova a bateria.

3) Coloque a bateria de acordo com as instruções no compartimento da bateria.

Certifique-se de que a bateria esteja inserida com os terminais positivo (+) e negativo (-) orientados corretamente.

4) Recoloque a tampa da bateria.

2. Emparelhamento com um PC

  • O emparelhamento envolve o registro de dispositivos Bluetooth (neste caso, este produto e seu dispositivo) entre si e a autorização de uma conexão entre eles.
  • Esta seção aborda as funções Bluetooth padrão do Windows. Dependendo do seu dispositivo ou adaptador Bluetooth, funções Bluetooth exclusivas podem ser usadas. Leia os respectivos manuais para cada função.
  • Realize a operação de emparelhamento usando o mouse ou touchpad atual no seu dispositivo.
  • As instruções a seguir são para o Windows 11 (22H2).

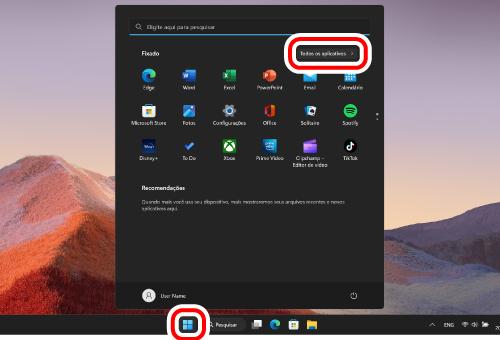

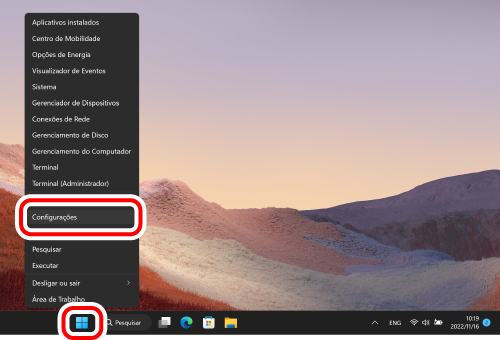

1) Clique em “Iniciar” na parte inferior da tela e clique em “Configurações”.

A página "Configurações" será exibida.

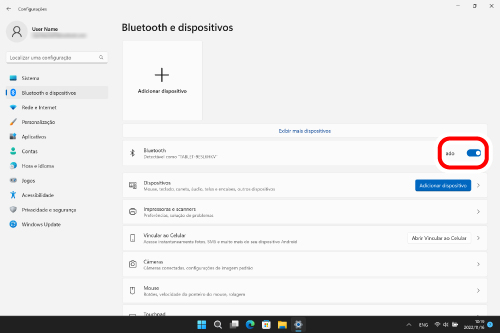

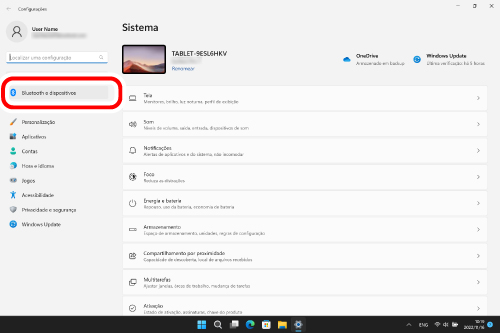

2) Clique em “Bluetooth e dispositivos”.

A página “Dispositivos” aparecerá.

Se o "Bluetooth" estiver desativado, ative-o.

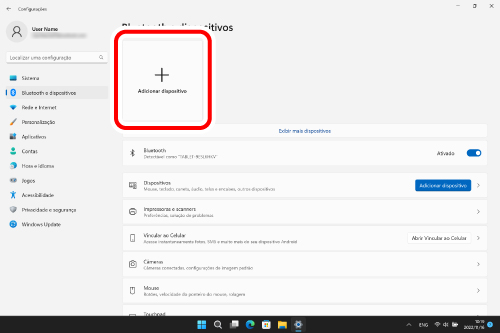

3) Clique em “Adicionar dispositivo”.

4) Pressione o botão para alternar entre os dispositivos conectados.

5) Clique em “Bluetooth”.

6) Quando a tela adicionar dispositivo for exibida, mantenha pressionado o botão de emparelhamento na parte inferior por 3 segundos e, em seguida, solte.

O modo de emparelhamento será ativado e o LED piscará.
O LED piscará em branco quando o dispositivo conectado for "PC1" e verde quando for "PC2".

* Até que o emparelhamento com um PC seja concluído pela primeira vez, o mouse entrará automaticamente no modo de emparelhamento depois que a alimentação for ligada.

7) Clique em “ELECOM OpticalMouse”.

O emparelhamento começa.

8) Quando a mensagem mudar para “O dispositivo está pronto para uso!”, clique em “Concluído”.

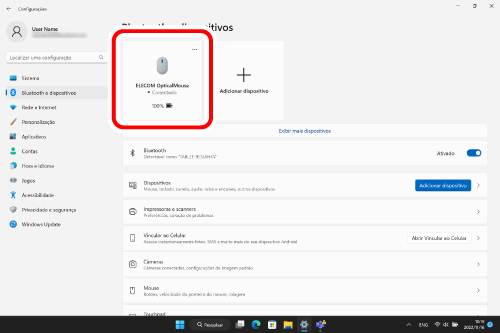

9) O emparelhamento está completo quando este produto for adicionado a “Bluetooth e dispositivos” e o status for “Conectado”.

Agora você pode usar o mouse.

Ao baixar e instalar o "ELECOM Mouse Assistant" do site da nossa empresa, funções como a de atribuição de botões e o modo de apresentação podem ser usadas. Prossiga para “Instalar o ELECOM Mouse Assistant”.


Altere a velocidade do apontador do mouse

Ajuste a velocidade do movimento do ponteiro do mouse no computador se o ponteiro do mouse se mover muito rápido ou muito lento.

■ Para Windows 11

1) Clique em “Iniciar” na parte inferior da tela e clique em “Configurações”.

A página "Configurações" será exibida.

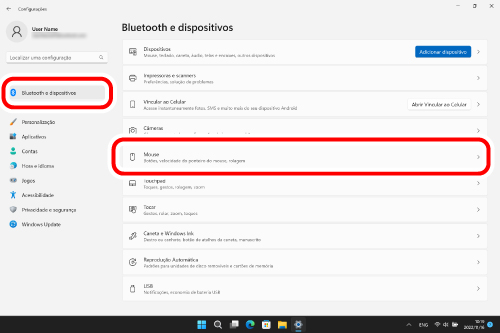

2) Clique em “Bluetooth e dispositivos” e depois em “Mouse”.

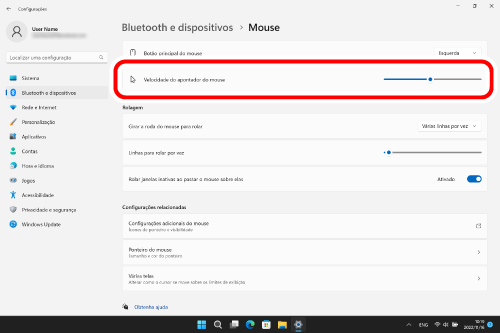

3) Ajuste o controle deslizante “Velocidade do apontador do mouse” para ajustar a velocidade do movimento do ponteiro do mouse.

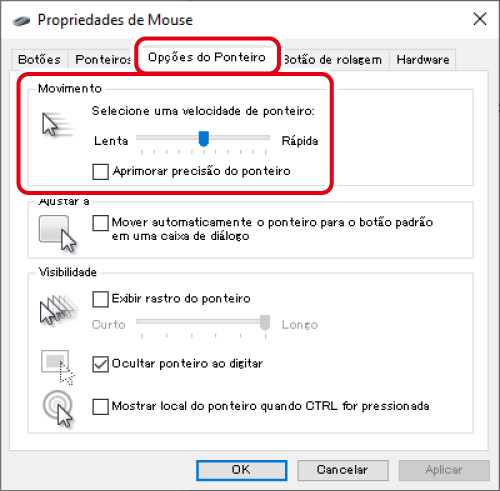

■ Para Windows 10

1) Abra as propriedades “Mouse”.

No menu Iniciar, clique no ícone Configurações, selecione “Dispositivos” → “Mouse” e, em seguida, clique em “Opções adicionais de mouse” em “Configurações relacionadas”.

2) Selecione a guia “Opções do Ponteiro”.

3) Ajuste o controle deslizante “Selecione uma velocidade de ponteiro” para ajustar a velocidade do movimento do ponteiro do mouse.

Altere o número de linhas roladas em uma volta da roda

■ Para Windows 11

1) Clique em “Iniciar” na parte inferior da tela e clique em “Configurações”.

A página "Configurações" será exibida.

2) Clique em “Bluetooth e dispositivos” e depois em “Mouse”.

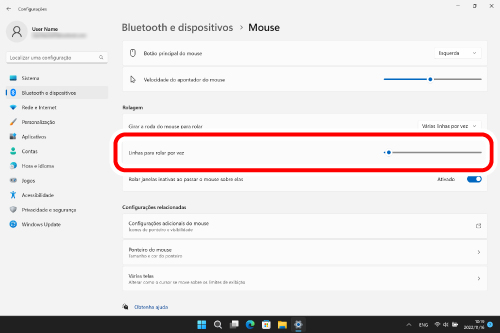

3) Ajuste a barra deslizante “Linhas para rolar por vez” para ajustar o número de linhas por rolagem.

■ Para Windows 10

1) Abra as propriedades “Mouse”.

No menu Iniciar, clique no ícone Configurações, selecione “Dispositivos” → “Mouse” e, em seguida, clique em “Opções adicionais de mouse” em “Configurações relacionadas”.

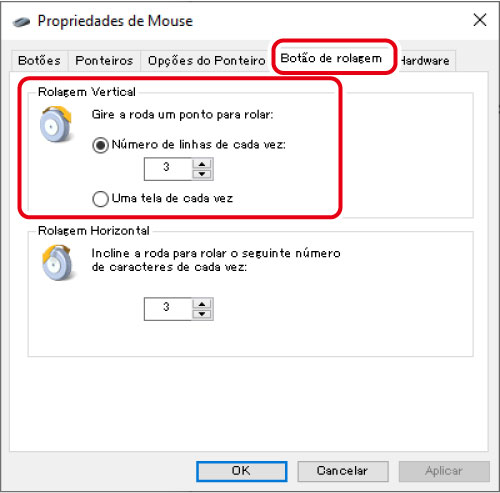

2) Selecione a guia “Botão de rolagem”.

3) Altere o valor de “Número de linhas de cada vez” na seção“Gire a roda um ponto para rolar”

Mac

1. Ligue a alimentação

1) Remova a tampa da bateria.

2) Remova a aba isolante da bateria.

3) Recoloque a tampa da bateria.

4) Coloque o interruptor de na parte inferior do produto na posição ON.

O LED acenderá por um tempo.

* Quando o nível da bateria estiver acabando, o LED piscará por um tempo.

* Até que o emparelhamento com um PC seja concluído pela primeira vez, o mouse entrará automaticamente no modo de emparelhamento e o LED piscará depois que a alimentação for ligada.

Modo de economia de energia

Quando o mouse permanece intocado por um período fixo enquanto a energia está ligada, ele muda automaticamente para o modo de economia de energia.
O mouse sai do modo de economia de energia quando é movido.

* A operação do mouse pode ficar instável por 2 a 3 segundos após retornar do modo de economia de energia.

Como trocar a bateria...

1) Remova a tampa da bateria.

2) Remova a bateria.

3) Coloque a bateria de acordo com as instruções no compartimento da bateria.

Certifique-se de que a bateria esteja inserida com os terminais positivo (+) e negativo (-) orientados corretamente.

4) Recoloque a tampa da bateria.

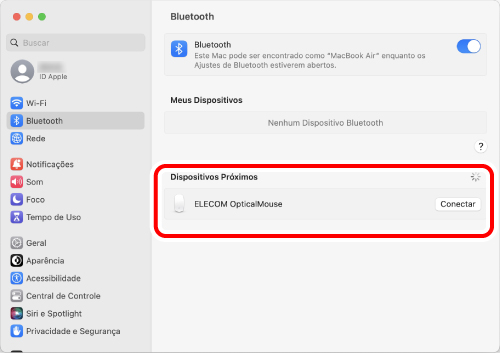

2. Emparelhamento com um PC

    • O emparelhamento envolve o registro de dispositivos Bluetooth (neste caso, este produto e seu dispositivo) entre si e a autorização de uma conexão entre eles.
    • Esta seção aborda as funções Bluetooth padrão do macOS. Dependendo do seu dispositivo ou adaptador Bluetooth, funções Bluetooth exclusivas podem ser usadas. Leia os respectivos manuais para cada função.
    • Realize a operação de emparelhamento usando o mouse ou touchpad atual no seu dispositivo.
    • As instruções a seguir são para o macOS Ventura (13).

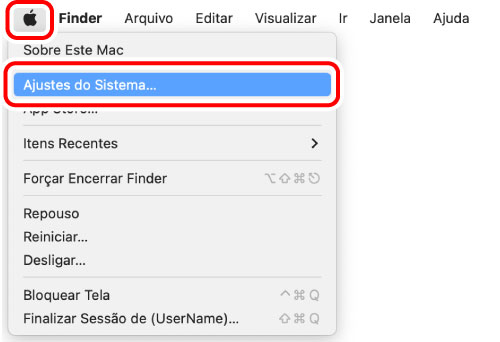

    1) No menu Apple, clique em “Ajustes do Sistema...”.

    A janela Ajustes do Sistema será exibida.

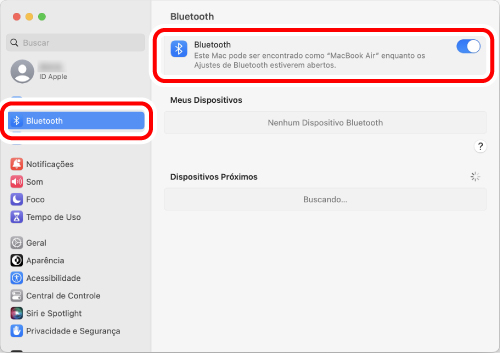

    2) Clique em “Bluetooth” para ativá-lo.

    A página de ajustes do sistema “Bluetooth” aparecerá.

    3) Pressione o botão para alternar entre os dispositivos conectados.

    4) Durante a pesquisa do dispositivo, mantenha pressionado o botão de emparelhamento na parte inferior por 3 segundos e, em seguida, solte.

    O modo de emparelhamento será ativado e o LED piscará.
    O LED piscará em branco quando o dispositivo conectado for "PC1" e verde quando for "PC2".

    * Até que o emparelhamento com um PC seja concluído pela primeira vez, o mouse entrará automaticamente no modo de emparelhamento depois que a alimentação for ligada.

    5) Quando "ELECOM OpticalMouse" é detectado em "Dispositivos próximos", clique em "Conectar".

    O emparelhamento começa.

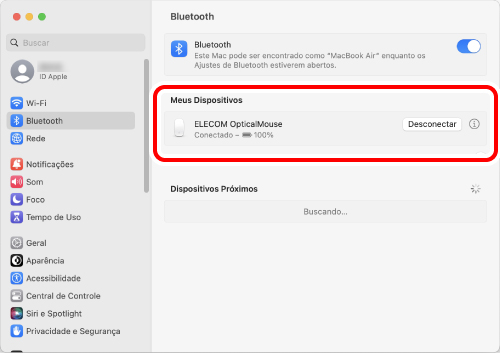

    6) O pareamento estará completo quando o status de “ELECOM OpticalMouse” mudar para “Conectado”.

    Agora você pode usar o mouse.

    Ao baixar e instalar o "ELECOM Mouse Assistant" do site da nossa empresa, funções como a de atribuição de botões e o modo de apresentação podem ser usadas. Prossiga para “Instalar o ELECOM Mouse Assistant”.


Altere a velocidade do apontador do mouse

Ajuste a velocidade do movimento do ponteiro do mouse no computador se o ponteiro do mouse se mover muito rápido ou muito lento.

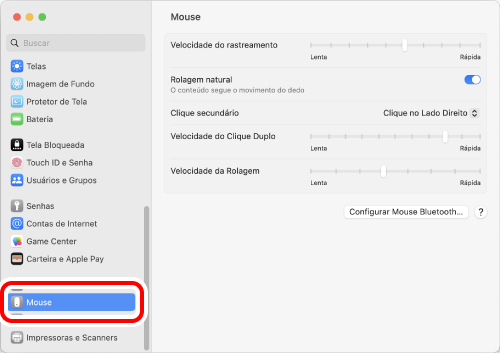

1) Clique em “Mouse” em “Ajustes do Sistema”.

A página de configurações do “Mouse” será carregada.

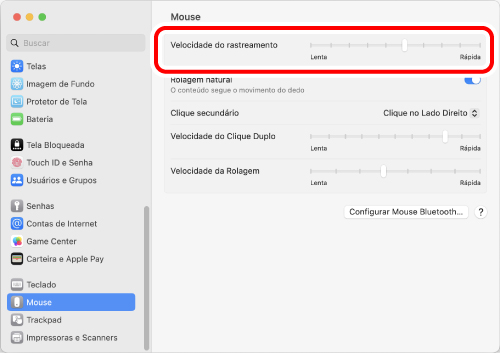

2) Ajuste o controle deslizante “Velocidade de rastreamento” para ajustar a velocidade do ponteiro do mouse.

Desmarcar a “Rolagem natural” fará com que a direção da rolagem seja invertida.

iPhone, iPad

1. Ligue a alimentação

1) Remova a tampa da bateria.

2) Remova a aba isolante da bateria.

3) Recoloque a tampa da bateria.

4) Coloque o interruptor de na parte inferior do produto na posição ON.

O LED acenderá por um tempo.

* Quando o nível da bateria estiver acabando, o LED piscará por um tempo.

* Até que o emparelhamento com um PC seja concluído pela primeira vez, o mouse entrará automaticamente no modo de emparelhamento e o LED piscará depois que a alimentação for ligada.

Modo de economia de energia

Quando o mouse permanece intocado por um período fixo enquanto a energia está ligada, ele muda automaticamente para o modo de economia de energia.
O mouse sai do modo de economia de energia quando é movido.

* A operação do mouse pode ficar instável por 2 a 3 segundos após retornar do modo de economia de energia.

Como trocar a bateria...

1) Remova a tampa da bateria.

2) Remova a bateria.

3) Coloque a bateria de acordo com as instruções no compartimento da bateria.

Certifique-se de que a bateria esteja inserida com os terminais positivo (+) e negativo (-) orientados corretamente.

4) Recoloque a tampa da bateria.

2. Emparelhamento com um iPad ou iPhone

  • O emparelhamento envolve o registro de dispositivos Bluetooth (neste caso, este produto e um iPad ou um iPhone) entre si e a autorização de uma conexão entre eles.
  • Toque para operar o dispositivo iPad ou iPhone até que o emparelhamento esteja concluído.
  • As instruções a seguir são para iPadOS Ver.16.11.

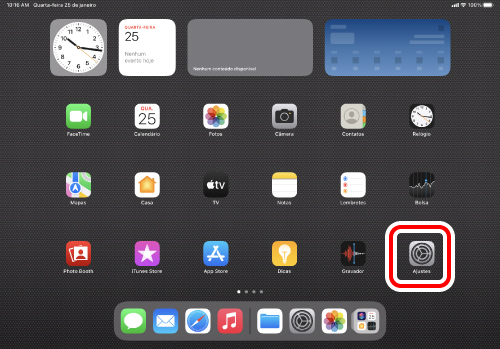

1) Toque em “Ajustes” na página inicial.

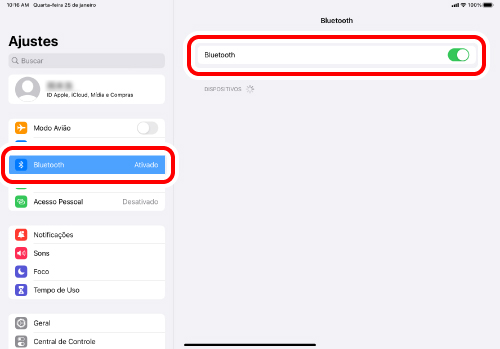

2) Toque em “Bluetooth” para ativá-lo.

3) Pressione o botão para alternar entre os dispositivos conectados.

4) Durante a pesquisa do dispositivo, mantenha pressionado o botão de emparelhamento na parte inferior por 3 segundos e, em seguida, solte.

O modo de emparelhamento será ativado e o LED piscará.
O LED piscará em branco quando o dispositivo conectado for "PC1" e verde quando for "PC2".

* Até que o emparelhamento com um PC seja concluído pela primeira vez, o mouse entrará automaticamente no modo de emparelhamento depois que a alimentação for ligada.

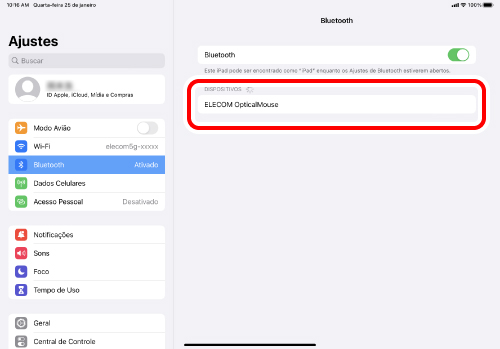

5) Toque em "ELECOM OpticalMouse" quando for detectado em "DISPOSITIVOS".

O emparelhamento começa.

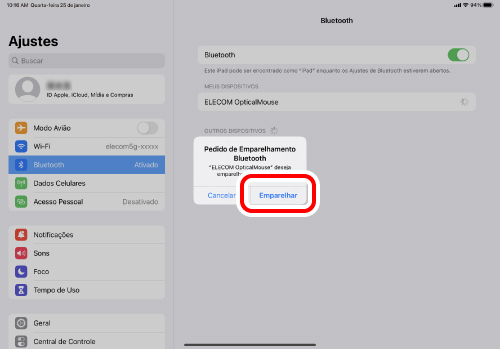

6) Quando a página “Pedido de Emparelhamento Bluetooth” carregar, toque em “Emparelhar”.

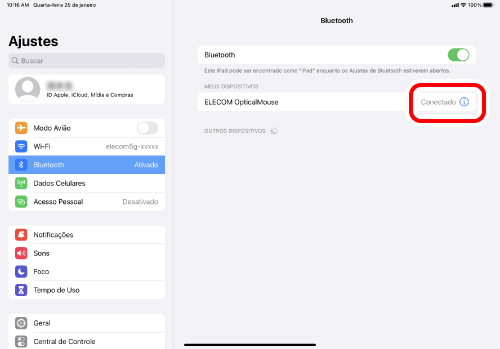

7) Você pode usar o mouse quando o status apresentar "Conectado"

Agora você pode usar o mouse.

Registre ações personalizadas nos botões.

Apenas os 2 botões e o botão de rolagem podem ser usados nas configurações iniciais.

  • Botão 1: Um Toque
  • Botão 2: Clique Secundário

Siga as etapas abaixo para atribuir todas as outras funções do botão.

1. Ative o AssistiveTouch.

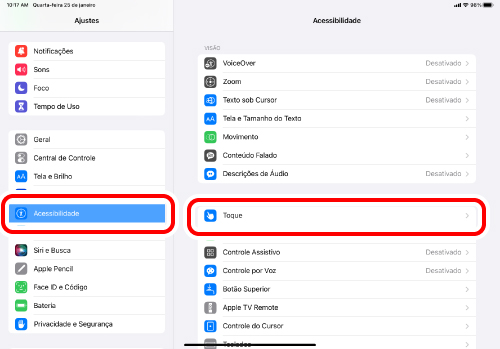

1) Toque em “Acessibilidade” em “Ajustes”.

2) Selecione "Toque".

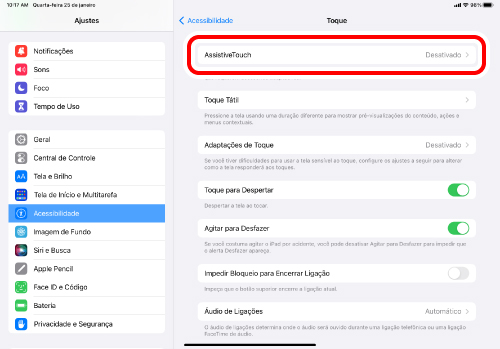

3) Toque em “AssistiveTouch”.

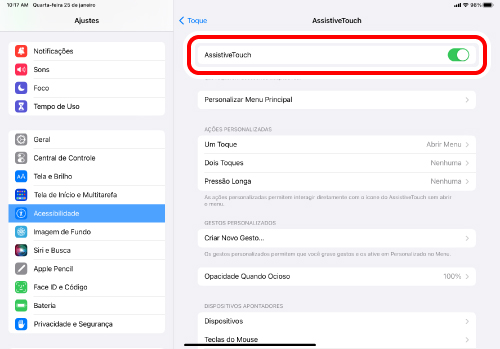

4) Toque em “AssistiveTouch” para ligar.

2. Atribua ações personalizadas aos botões.

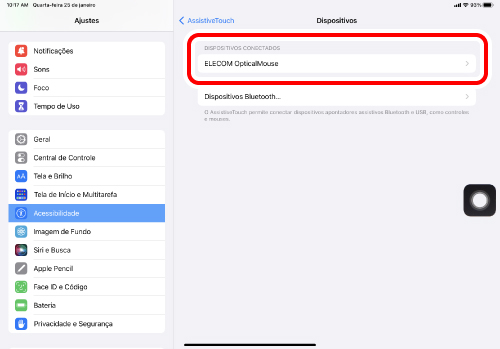

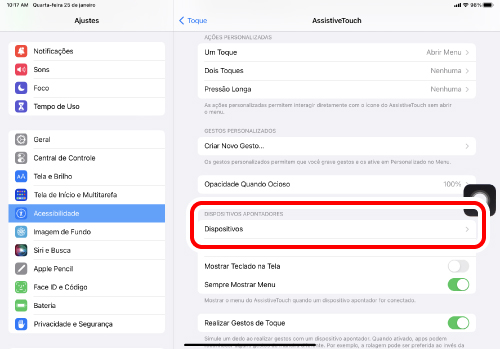

1) Toque em "Dispositivos" em "DISPOSITIVOS APONTADORES".

2) Toque em "ELECOM OpticalMouse".

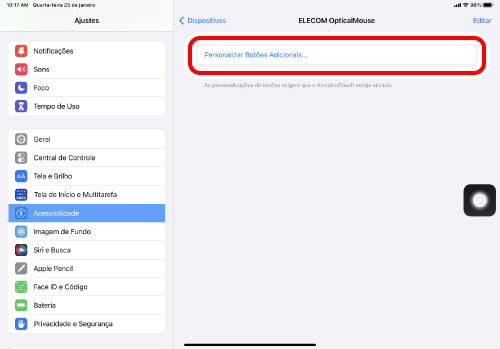

3) Toque em "Personalizar Botões Adicionais...".

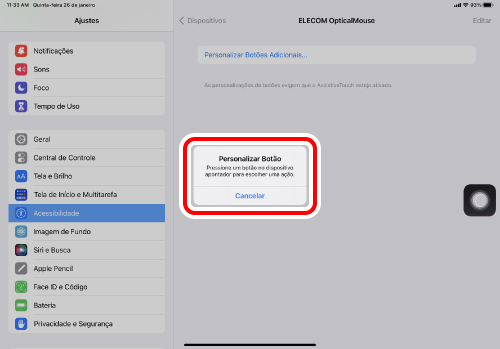

4) Quando a página "Personalizar Botão" carregar, clique no botão do mouse a ser adicionado.

* Ao adicionar o "Botão 3".

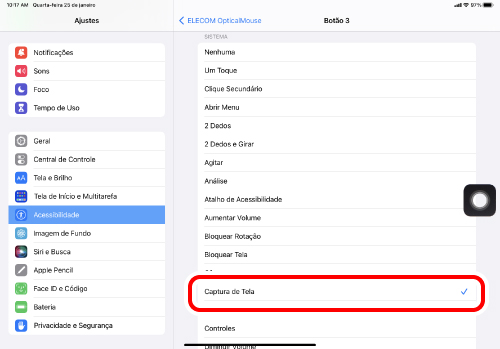

5) Uma lista de todas as funções atribuíveis será carregada. Toque na função desejada para atribuir.

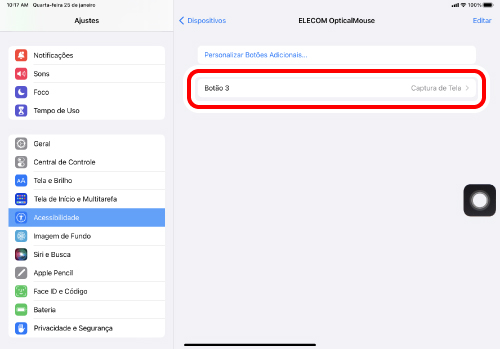

* Ao atribuir "Captura de Tela" ao "Botão 3".

6) Uma função é atribuída ao botão. Para atribuir outros botões, repita as etapas acima.

Quando o AssistiveTouch está DESATIVADO, a função Ação personalizada é desativada e somente as funções iniciais de clique com o botão direito, clique esquerdo e botão de rolagem podem ser usadas.

Android

1. Ligue a alimentação

1) Remova a tampa da bateria.

2) Remova a aba isolante da bateria.

3) Recoloque a tampa da bateria.

4) Coloque o interruptor de na parte inferior do produto na posição ON.

O LED acenderá por um tempo.

* Quando o nível da bateria estiver acabando, o LED piscará por um tempo.

* Até que o emparelhamento com um PC seja concluído pela primeira vez, o mouse entrará automaticamente no modo de emparelhamento e o LED piscará depois que a alimentação for ligada.

Modo de economia de energia

Quando o mouse permanece intocado por um período fixo enquanto a energia está ligada, ele muda automaticamente para o modo de economia de energia.
O mouse sai do modo de economia de energia quando é movido.

* A operação do mouse pode ficar instável por 2 a 3 segundos após retornar do modo de economia de energia.

Como trocar a bateria...

1) Remova a tampa da bateria.

2) Remova a bateria.

3) Coloque a bateria de acordo com as instruções no compartimento da bateria.

Certifique-se de que a bateria esteja inserida com os terminais positivo (+) e negativo (-) orientados corretamente.

4) Recoloque a tampa da bateria.

2. Emparelhamento com um dispositivo Android.

  • O emparelhamento envolve o registro de dispositivos Bluetooth (neste caso, este produto e um Android) entre si e a autorização de uma conexão entre eles.
  • Toque para operar o dispositivo Android até que o emparelhamento seja concluído.
  • As instruções para o Galaxy Tab A7 Lite (Android 12) são as seguintes. Pode haver diferenças dependendo da versão do sistema operacional ou do dispositivo.

1) Toque em "Config".

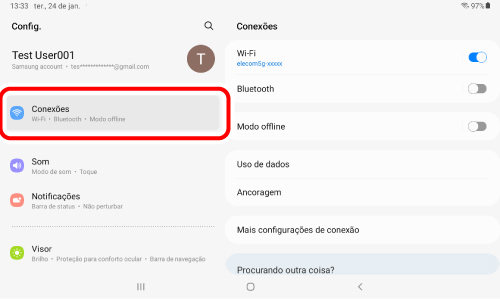

2) Toque em "Conexões".

3) Toque em “Bluetooth”.

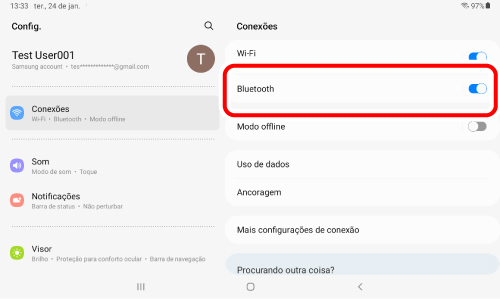

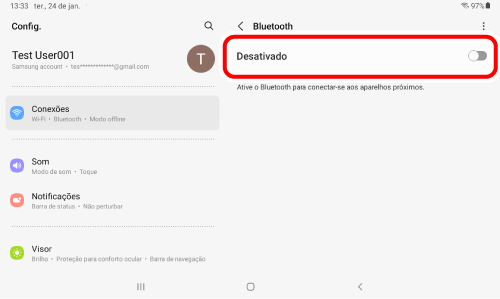

4) Confira se o “Bluetooth” está ativado.

Se não estiver disponível, toque para ativar.

5) Deslize o interruptor para alternar entre os dispositivos conectados.

6) Mantenha pressionado o botão de emparelhamento na parte inferior do produto por 3 segundos e, em seguida, solte.

O modo de emparelhamento será ativado e o LED piscará.
O LED piscará em branco quando o dispositivo conectado for "PC1" e verde quando for "PC2".

* Até que o emparelhamento com um PC seja concluído pela primeira vez, o mouse entrará automaticamente no modo de emparelhamento depois que a alimentação for ligada.

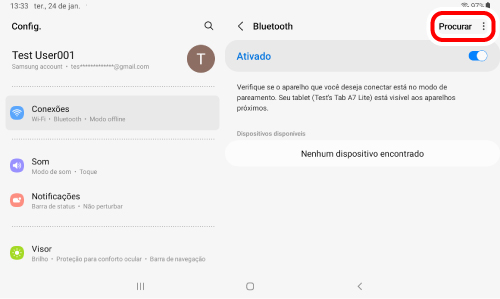

7) Toque em “Procurar”.

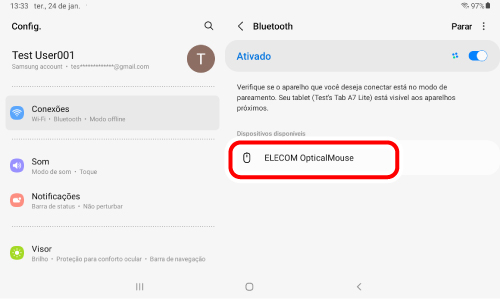

8) Toque em "ELECOM OpticalMouse" quando for detectado em "Dispositivos disponíveis".

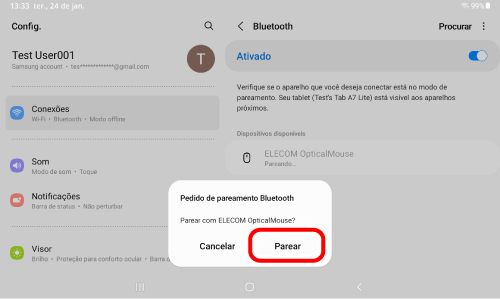

9) Toque em “Parear”.

O emparelhamento começa.

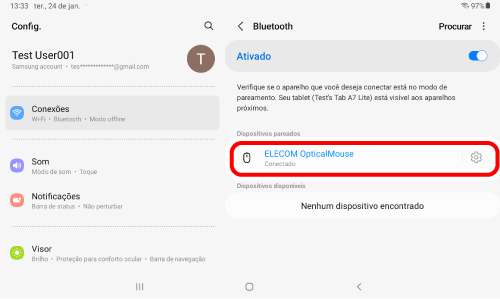

10) O emparelhamento está completo quando este produto é adicionado a “Dispositivos pareados” e o status é “Conectado”.

Agora você pode usar o mouse.

ChromeOS

1. Ligue a alimentação

1) Remova a tampa da bateria.

2) Remova a aba isolante da bateria.

3) Recoloque a tampa da bateria.

4) Coloque o interruptor de na parte inferior do produto na posição ON.

O LED acenderá por um tempo.

* Quando o nível da bateria estiver acabando, o LED piscará por um tempo.

* Até que o emparelhamento com um PC seja concluído pela primeira vez, o mouse entrará automaticamente no modo de emparelhamento e o LED piscará depois que a alimentação for ligada.

Modo de economia de energia

Quando o mouse permanece intocado por um período fixo enquanto a energia está ligada, ele muda automaticamente para o modo de economia de energia.
O mouse sai do modo de economia de energia quando é movido.

* A operação do mouse pode ficar instável por 2 a 3 segundos após retornar do modo de economia de energia.

Como trocar a bateria...

1) Remova a tampa da bateria.

2) Remova a bateria.

3) Coloque a bateria de acordo com as instruções no compartimento da bateria.

Certifique-se de que a bateria esteja inserida com os terminais positivo (+) e negativo (-) orientados corretamente.

4) Recoloque a tampa da bateria.

2. Emparelhamento com um PC

  • O emparelhamento envolve o registro de dispositivos Bluetooth (neste caso, este produto e seu dispositivo) entre si e a autorização de uma conexão entre eles.
  • Esta seção aborda as funções Bluetooth padrão do ChromeOS. Dependendo do seu dispositivo, funções Bluetooth exclusivas podem ser usadas. Leia os respectivos manuais para cada função.
  • Use o mouse atual ou o touchpad do dispositivo para operar o dispositivo até que o emparelhamento seja concluído.
  • As instruções a seguir são para o ChromeOS (107.0.5304.110).

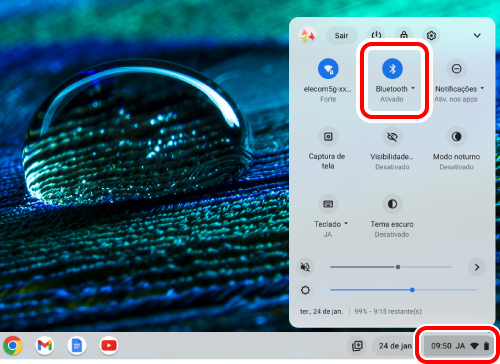

1) Clique no painel de configurações rápidas no canto inferior direito.

2) Clique em "Bluetooth".

Se o "Bluetooth" estiver desativado, ative-o.

3) Pressione o botão para alternar entre os dispositivos conectados.

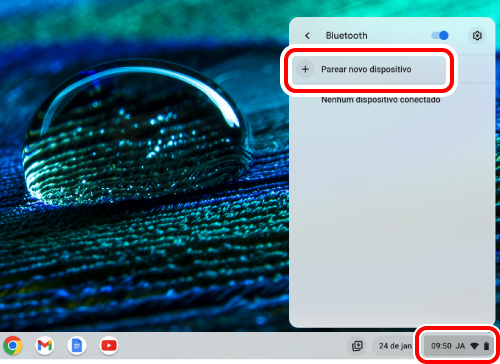

4) Clique em "Parear novo dispositivo".

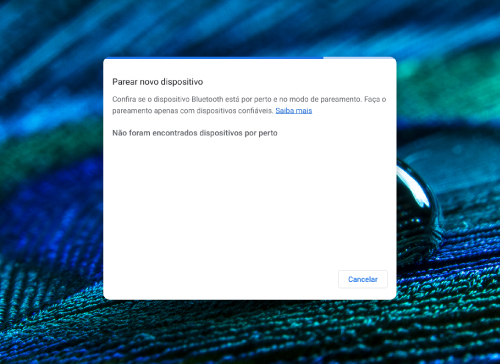

5) Durante a pesquisa do dispositivo, mantenha pressionado o botão de emparelhamento na parte inferior por 3 segundos e, em seguida, solte.

O modo de emparelhamento será ativado e o LED piscará.
O LED piscará em branco quando o dispositivo conectado for "PC1" e verde quando for "PC2".

* Até que o emparelhamento com um PC seja concluído pela primeira vez, o mouse entrará automaticamente no modo de emparelhamento depois que a alimentação for ligada.

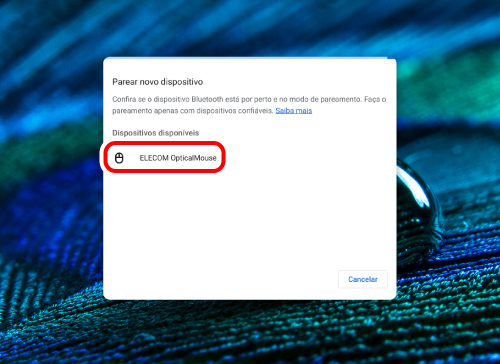

6) Clique em “ELECOM OpticalMouse”.

O emparelhamento começa.

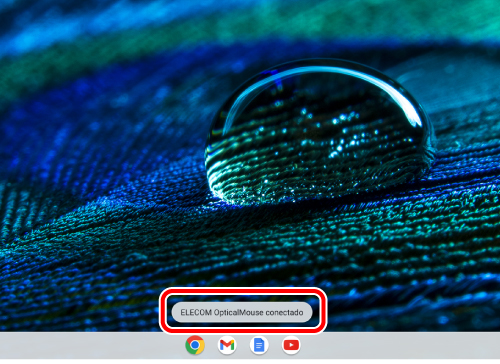

7) Será exibido "ELECOM OpticalMouse conectado" na parte inferior da tela.

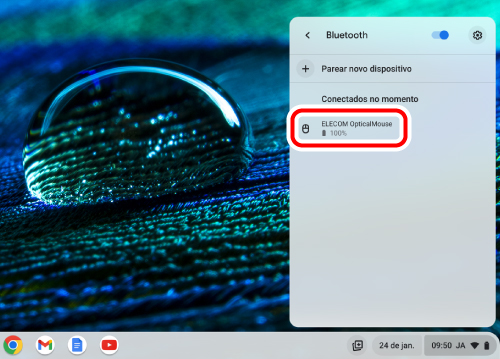

Clique em “Bluetooth” como na etapa 2. O emparelhamento é concluído quando "ELECOM OpticalMouse" aparece em "Conectados no momento".

Agora você pode usar o mouse.

Altere a velocidade do apontador do mouse

Ajuste a velocidade do movimento do ponteiro do mouse no computador se o ponteiro do mouse se mover muito rápido ou muito lento.

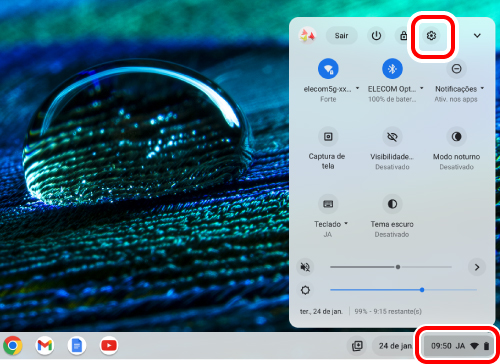

1) Clique no painel de configurações rápidas no canto inferior direito.

2) Clique em “Configurações”.

A página de configurações será exibida.

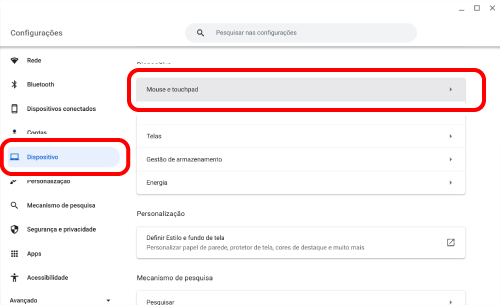

3) Clique em “Mouse e touchpad” em “Dispositivo”.

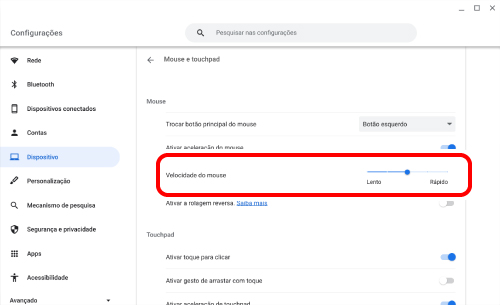

4) Ajuste o controle deslizante “Velocidade do mouse” para ajustar a velocidade do ponteiro do mouse.

Instalar o ELECOM Mouse Assistant

Para usar a função de atribuição de função, a função de rolagem rápida e o modo de apresentação com este produto, o ELECOM Mouse Assistant deve estar instalado.
O "ELECOM Mouse Assistant" é um software que permite que você use o mouse de forma mais eficaz.
Usando o ELECOM Mouse Assistant, os usuários podem definir as funções que desejam para os botões exclusivos e usá-los para executar as operações que desejam.

■ Baixe oELECOM Mouse Assistant

Visite nossa página inicial abaixo e baixe a versão mais recente do aplicativo.

Especificações

Modelos compatíveis Dispositivos baseados no SO Windows, macOS, ChromeOS, Android, iOS e iPadOS que suportam Bluetooth® HOGP.
SO compatível Windows 11, Windows 10, Android 13, macOS Ventura 13, ChromeOS, iOS 16, iPadOS 16
* Pode ser necessária a atualização de cada nova versão do sistema operacional ou a instalação de um service pack.
Normas de conformidade Bluetooth 5.0 Class2 / perfil: HOGP (HID Over GATT Profile)
Resolução do sensor 2000 DPI
Método de comunicação GFSK
Radiofrequência 2.4 GHz
Faixa de ondas de rádio Quando usado em superfícies magnéticas, como mesas de metal: 3 m/ 10 pés,
Quando usado em superfícies não magnéticas, como mesas de madeira: 10 m/ 33 pés
* Estes valores foram obtidos no ambiente de teste da ELECOM e não são garantidos.
Método de leitura BlueLED
Botões 5 * incluindo botão de rolagem
Número de rodas 1
Duração projetada da bateria Aproximadamente 16 meses
* assumindo o uso do PC de 8 horas por dia com 5% atribuído a operações do mouse
Fonte de alimentação Qualquer bateria alcalina AA, bateria de manganês AA ou bateria recarregável de níquel-hidreto metálico AA
Tensão nominal 1,5 V
Dimensões (L x P x A) Série M-XGS30BBS: aproximadamente 71 × 108 × 52 mm / 2,8 × 4,3 × 2,1 pol.
Série M-XGM30BBS: aproximadamente 75 × 114 × 55 mm / 3 × 4,5 × 2,2 pol.
Série M-XGL30BBS: aproximadamente 79 × 120 × 58 mm / 3,1 × 4,7 × 2,3 pol.
Série M-XGXL30BBS: aproximadamente 82 × 126 × 61 mm / 3,2 × 5 × 2,4 pol.
Categoria de tamanho Série M-XGS30BBS: Tamanho P
Série M-XGM30BBS: Tamanho M
Série M-XGL30BBS: Tamanho G
Série M-XGXL30BBS: Tamanho GG
Peso Série M-XGS30BBS: aproximadamente 82 g / 2,9 oz
Série M-XGM30BBS: aproximadamente 91 g / 3,2 oz
Série M-XGL30BBS: aproximadamente 100 g / 3,5 oz
Série M-XGXL30BBS: aproximadamente 110 g / 3,9 oz
* sem bateria
Condições do ambiente operacional Temperatura: 5 °C a 40 °C / 41 °F a 104 °F; umidade: até 90 % UR (sem condensação)
Condições do ambiente de armazenamento Temperatura: -10° C a 60° C / 14° F a 140° F; umidade: até 90 % UR (sem condensação)
Acessórios Bateria alcalina AA para confirmar a operacionalidade x 1

Solução de problemas

Ao desinfetar o mouse

IMPORTANTE

Não borrife qualquer líquido diretamente sobre o produto.
Isso pode causar avarias elétricas.

Nunca aplique água quente.
Isso pode causar avarias elétricas.

Não use solventes orgânicos nem luz ultravioleta.
O uso pode resultar na deterioração dos componentes de revestimento ou da pintura, o que pode causar danos ao exterior.

Recomendamos o uso de luvas descartáveis.

Desconecte o conector USB deste produto e do PC.

Ao usar qualquer produto à base de álcool, verifique se é apropriado para o propósito específico e se é usado corretamente.

Observe que no caso de danos ou operação anormal do produto causada pelo processo de limpeza, o cliente será totalmente responsável pelo custo do conserto.

Recomendamos desinfetar as mãos antes e depois de usar computadores e dispositivos periféricos que são usados por várias pessoas, a fim de evitar a propagação de infecções através do equipamento.

Mergulhe suavemente um pano de limpeza, como um pano de microfibra, na solução desinfetante. Certifique-se de que não haja gotículas dispersas e limpe suavemente o produto usando o pano.
Depois de limpar, seque bem e remova qualquer líquido residual.

* Não borrife qualquer líquido diretamente sobre o produto. Isso pode causar avarias elétricas.

Quando o mouse não está funcionando corretamente

Tente o seguinte se o mouse funcionar de forma anormal ou se a conexão estiver instável.

Verifique se o mouse está ligado.

Verifique se a bateria está inserida corretamente e se não está esgotada.

  • A película protetora pode ter sido deixada na bateria. Remova a película protetora da bateria antes de recolocá-la.
  • Certifique-se de que a bateria está inserida com os terminais na orientação correta.
  • A operação do mouse ficará instável quando a bateria estiver fraca. Consulte “Como trocar a bateria...” e substitua-a por uma nova bateria assim que possível.
    A bateria alcalina incluída neste produto são apenas para confirmar a operacionalidade. A bateria descarregará energia naturalmente durante o processo de distribuição do produto.
    * Desligar o mouse quando não estiver sendo usado por um longo período pode prolongar a vida útil da bateria.

Verifique a conexão Bluetooth.

  • Verifique se a função Bluetooth ou o adaptador Bluetooth no PC está ligado.
  • Verifique o estado de emparelhamento para garantir que este produto está emparelhado corretamente com o PC e que o emparelhamento não foi cancelado.

Altere a distância de uso entre o PC e o mouse.

Este dispositivo sem fio usa a banda de 2,4 GHz. Por favor, use o mouse dentro do alcance do PC.

Alcance médio das ondas de rádio
Superfície não magnética (como mesas de madeira): aproximadamente 10 m
Superfície magnética (como mesas de aço): aproximadamente 3 m
* Estes valores foram obtidos no ambiente de teste da ELECOM e não são garantidos. O sinal de banda de 2,4 GHz pode ser mais curto, dependendo do ambiente em que você o usa.

Reinicie o PC.

  • O mouse pode se tornar instável dependendo do PC. Reinicie o PC.

Atualize o sistema operacional do seu PC para a versão mais recente.

  • O mouse pode se tornar instável quando a versão do PC for antiga. Atualize o sistema operacional do seu PC para a versão mais recente.

Atualize o driver Bluetooth. (Ao usar o PC Windows®)

  • O mouse pode não funcionar normalmente quando o driver Bluetooth do PC não estiver atualizado. Confira o fabricante da função Bluetooth instalada no seu PC e atualize o driver.

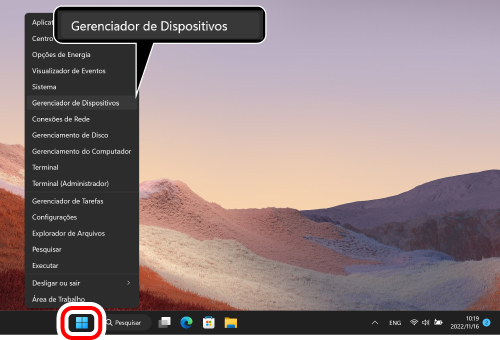

1) Clique com o botão direito do mouse em “Iniciar” e abra “Gerenciador de Dispositivos”.

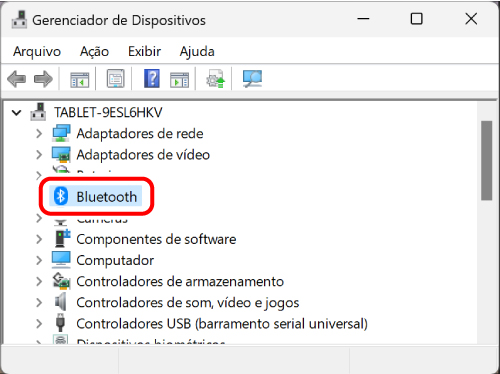

2) Clique em "Bluetooth".

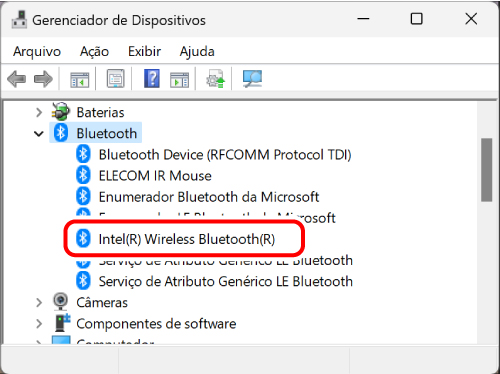

3) Confira o fabricante da função Bluetooth instalada no seu PC.

As etapas a seguir ilustram o procedimento quando a função Bluetooth é fabricada pela Intel® Corporation.
Para outros fabricantes ou se você não souber quem é o fabricante, verifique o manual do usuário do seu PC ou entre em contato com o fabricante do seu PC para obter instruções sobre como atualizar o driver Bluetooth.

4) Pesquise “Intel® Driver & Support Assistant” no seu navegador e faça o download do instalador no site da Intel®.

5) Siga as instruções do instalador baixado para instalar o “Intel® Driver & Support Assistant”.

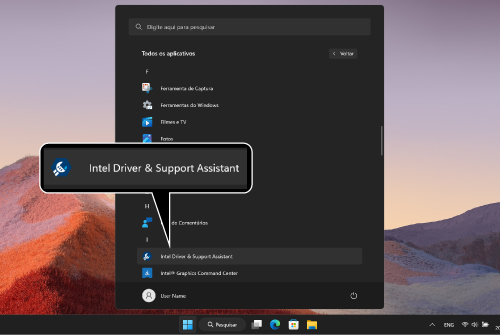

6) Clique em “Iniciar” e, em seguida, em “Todos os aplicativos”.

7) Clique em "Intel Driver & Support Assistant®".

8) A página de suporte da Intel será aberta automaticamente no seu navegador e uma lista de drivers e atualizações de software que podem ser usados no seu PC será exibida.

9) Faça o download do “Intel® Wireless Bluetooth” na lista, se disponível.

* A exibição no seu navegador pode mudar dependendo do ambiente do seu PC e das atualizações da página de suporte.

10) Siga as instruções do instalador baixado para instalar o driver Bluetooth.
Com isso, o driver Bluetooth é atualizado.

Ao usar o receptor USB Bluetooth, altere a conexão do receptor.

Dependendo das especificações da porta USB ou do hub USB do PC, outros dispositivos USB 3.0 usados simultaneamente com o mouse podem gerar ruído que pode piorar o sinal de 2,4 GHz nas proximidades.

Exemplos de dispositivos USB que podem degradar o sinal de banda de 2,4 GHz

  • Memória USB
  • Disco rígido ou SSD
  • Unidade de disco óptico
  • Leitor/gravador de cartões
  • Adaptador de LAN
  • Outros, todos os dispositivos que comunicam dados com um PC via USB 3.0.

Você pode melhorar a situação com o seguinte método.

Conecte o receptor Bluetooth a outra porta USB longe de outros dispositivos USB3.0 que estejam em uso simultaneamente.

Conecte o receptor Bluetooth a um hub USB2.0 ou a um cabo de extensão.

Status de conformidade

Direitos de propriedade intelectual

  • ELECOM CO., LTD. possui os direitos autorais deste manual.
  • Todos os produtos e nomes de empresas neste produto e na embalagem são marcas comerciais ou marcas registradas de seus respectivos proprietários.
  • É proibida a duplicação e a transferência deste documento no todo ou em parte.
  • Windows is a registered trademark or trademark of Microsoft Corporation in the United States and/or other countries.
  • macOS, iPhone and iPad are trademarks of Apple Inc., registered in the U.S. and other countries and regions.
  • Chrome OS and Android are trademarks of Google LLC.
  • The Bluetooth® wordmark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by ELECOM CO., LTD. is under licence.

Informações de suporte
