設定事例集 | EHB-SG2C（-PL/-HPL）シリーズ リンクアグリゲーション設定
複数のLANケーブルで接続し、スイッチ間通信速度を向上

Giga対応 Webスマートスイッチ EHB-SG2C（-PL/-HPL）シリーズの設定事例をご紹介。

構成・条件・概要

対象モデル

目的

リンクアグリゲーションの設定を行い、スイッチ間の通信速度を向上させます。

設定概要

EHB-SG2Cシリーズを2台使用します。
複数ポートでの通信を行うリンクアグリゲーションを設定します。
2台のスイッチを、ポート1とポート2で2本のLANケーブルで接続します。

※本手順は「EHB-SG2C08」を例に記載しております。（ファームウェアバージョンは 1.0.6）

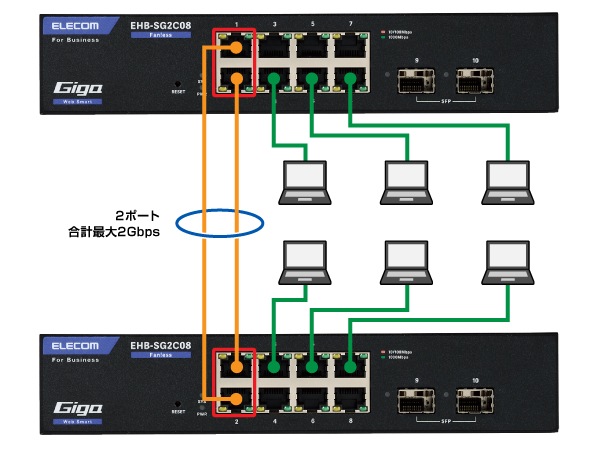

導入構成イメージ

設定の流れ

STEP1 - 「リンクアグリゲーショングループ」の作成

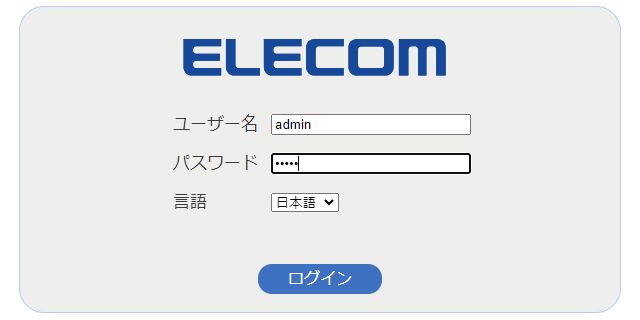

  • 本製品の設定画面にログインします。
    工場出荷時は、ユーザー名、パスワード共に、admin　となります。
    ※本製品への接続方法につきましては、「クイックセットアップガイド」ならびに、「ユーザーズマニュアル」を別途、参照ください。

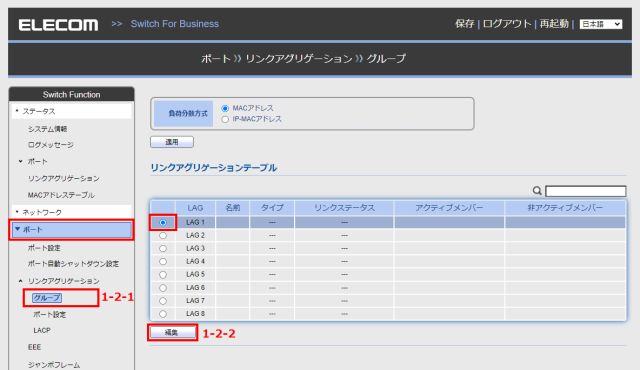

  • 「Switch Function」設定メニューの「ポート」－「リンクアグリゲーション」－「グループ」をクリックします。
    リンクアグリゲーションテーブル画面が表示されます。（1-2-1）
    「LAG1」の左側をクリックしてチェックをつけ、[編集]ボタンをクリックします。（1-2-2）

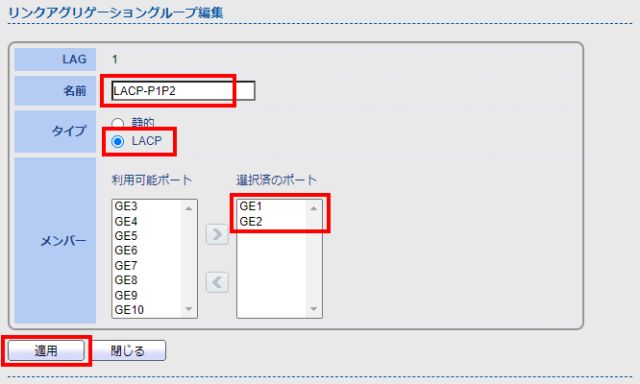

  • リンクアグリゲーションの設定
    リンクアグリゲーショングループ編集画面が表示されたら、以下の設定を行います。

    ・「名前」に今回作成するリンクアグリゲーション設定の名前として”LACP-P1P2"と入力します。
    ・「タイプ」として"LACP"を選択します。
    ・「メンバー」より、リンクアグリゲーションを構成するポートとして、"利用可能ポート"にあるGE1とGE2を選択し「＞＞」をクリックすると選択したポートが"選択済のポート"に移動します。

    その後［適用］ボタンをクリックします。

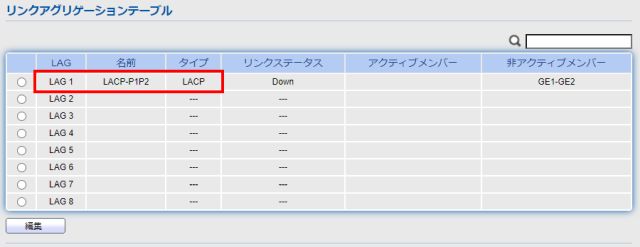

  • リンクアグリゲーションテーブルの「LAG1」に設定が反映されていることを確認します。

STEP２ - 2台目のスイッチの設定

  • 2台目のスイッチも、STEP1と同様の設定、確認を行います。

STEP３ - 2台のスイッチをLANケーブルで接続

  • 設定完了後、2本のLANケーブルで2台のスイッチのポート1同士、ポート2同士を接続します。

以上で設定は完了です。

参考設定ファイル

設定ファイル

「EHB-SG2C08」の参考設定ファイルをこちらからダウンロード可能です。 本設定はサンプルとなりますので導入時はお客様ネットワーク環境に合わせて適宜変更下さい。

「EHB-SG2C08」設定ファイル のダウンロード >
「EHB-SG2C16-PL」設定ファイル のダウンロード >

※スイッチの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
適用前に、かならず、現在の設定を保存してください。
