対象モデル

• EHB-SG2C08
• EHB-SG2C08-PL

• EHB-SG2C16
• EHB-SG2C16-PL
• EHB-SG2C16F-PL

• EHB-SG2C16F-HPL

• EHB-SG2C24
• EHB-SG2C24F-PL
• EHB-SG2C24F-HPL

目的

IP電話が接続されているスイッチ環境下にて、SIPサーバーの通信が最優先されるネットワークを構築する。

設定概要

EHB-SG2Cシリーズを1台使用します。

ポート1にSIPサーバーが接続されている。

ポート2にルーターが接続されている。

ポート3～8にIP電話が接続されている。

ルーター、SIPサーバーが接続されているポート１、2の通信優先度を最大に設定。

※本手順は「EHB-SG2C08」を例に記載しております。（ファームウェアバージョンは 1.0.6）

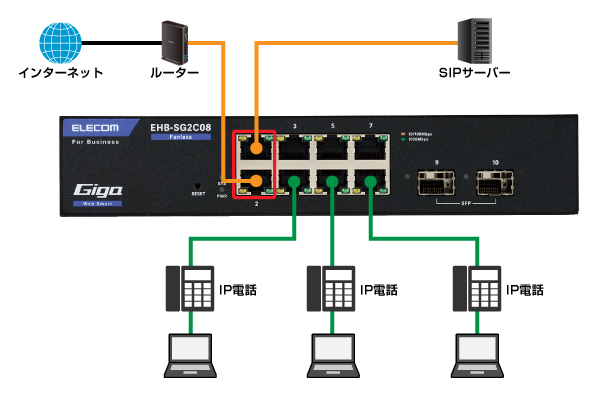

導入構成イメージ

STEP1 - ポートのQoS設定

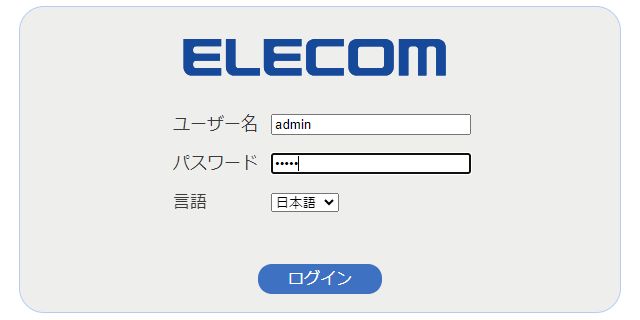

• 本製品の設定画面にログインします。
  工場出荷時は、ユーザー名、パスワード共に、admin　となります。
  ※本製品への接続方法につきましては、「クイックセットアップガイド」ならびに、「ユーザーズマニュアル」を別途、参照ください。

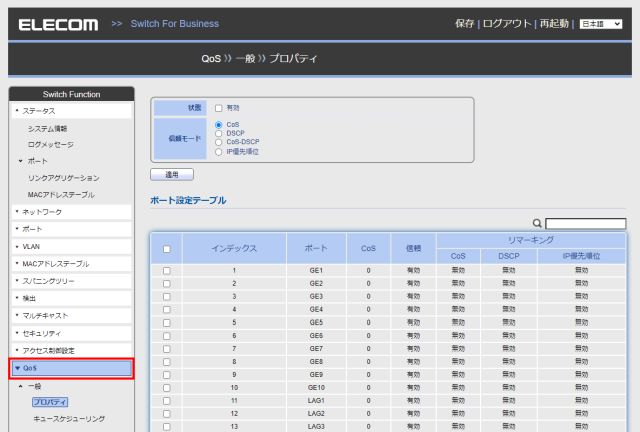

• 「Switch Function」設定メニューの「QoS」をクリックします。
  QoSのプロパティ画面が表示されます。

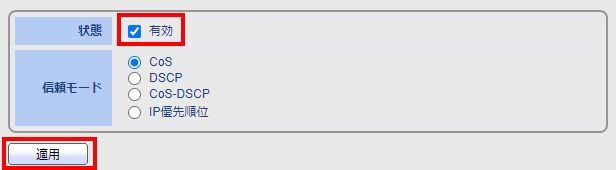

• 状態の右にある"有効"のチェックボックスをクリックしてチェックを付け、[適用]ボタンをクリックします。

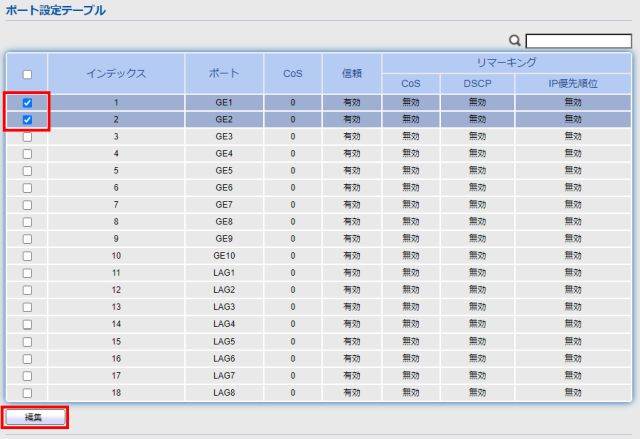

• ルーターとSIPサーバーが接続されているポートGE1とGE2の左側にあるチェックボックスをクリックしてチェックを付け、[編集]ボタンをクリックします。

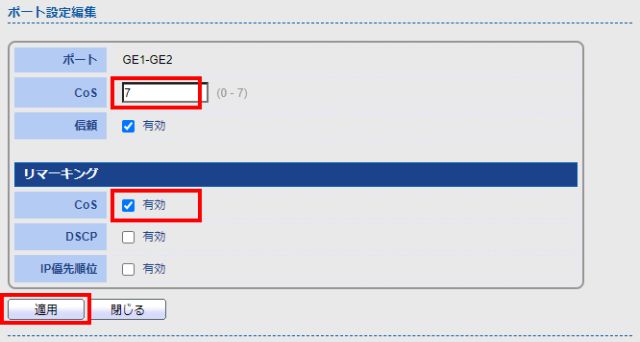

• ポートのCos設定
  ポート設定編集画面が表示されたら、以下の設定を行います。

  ・「QoS」として最大の"7"を入力します。
  ・リマーキングは「CoS」の右にある"有効"のチェックボックスをクリックしてチェックを付けます。

  [適用]ボタンをクリックします。

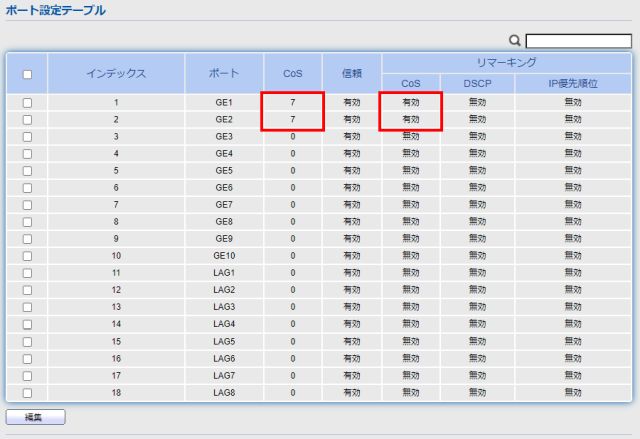

• 「QoS」の値と「リマーキング」の「QoS」に設定が反映されていることを確認します。


以上で設定は完了です。

設定ファイル

「EHB-SG2C08」の参考設定ファイルをこちらからダウンロード可能です。 本設定はサンプルとなりますので導入時はお客様ネットワーク環境に合わせて適宜変更下さい。

「EHB-SG2C08」設定ファイル のダウンロード >

「EHB-SG2C16-PL」設定ファイル のダウンロード >

※スイッチの設定は、ネットワーク環境により異なります。
設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
適用前に、かならず、現在の設定を保存してください。
