レイヤー2 10Gマルチギガ対応 Webスマートスイッチ

EHB-SX2A08F

ギガ超の帯域を提供する10Gbps/5Gbps/2.5Gbps※に対応。Webブラウザー経由でVLAN・QoSなどを設定できる10GBASE-T対応のレイヤー2 Webスマートマルチギガスイッチ。 耐熱50℃、3年保証にも対応。更にオプションの延長保守で長期運用に安心の法人向けスイッチングハブ。 ※理論上の最大値であり、実際の転送速度を示すものではございません。また10Gbps/5Gbps/2.5Gbpsで通信するには、接続するLANケーブルと機器がともに10GBASE-T(Cat6A)/5GBASE-T(Cat5e/6)/2.5GBASE-T(Cat5e/6)に対応している必要があります。

  • Think ecology
  • EU Rohs指令準拠製品

ラインアップ

型番/JANCD 特長 標準価格 備考
EHB-SX2A08F 4549550153782
¥96,580(税込)
¥87,800(税抜)
発売中

    製品の特長

        ギガ越え高速通信 全ポートマルチギガ10Gbps対応

        搭載する全てのポートが10Gマルチギガに対応。

        • ※10Gbpsで通信するには、接続LANケーブルと機器がともに10GBASE-Tに対応している必要があります。

        既存配線(Cat5e/6)でも5Gbps通信

        既存環境に敷設されているLANケーブルがカテゴリー5e/6であれば、2.5Gbps及び5Gbpsの通信※が可能です。 また、LANケーブルがカテゴリー6A以上なら、最大10Gbpsの通信が可能です。

        • ※理論上の最大値であり、実際の転送速度を示すものではございません。また10Gbps/5Gbps/2.5Gbpsで通信するには、接続するLANケーブルと機器がともに10GBASE-T(Cat6A)/5GBASE-T(Cat5e/6)/2.5GBASE-T(Cat5e/6)に対応している必要があります。

        IP電話、WEB会議利用時も快適 音声や動画も快適機能搭載

        音声や動画などの大切な通信を守るQoS機能搭載

        遅延の許されないIP電話やWeb会議等のリアルタイムアプリケーション利用時に必須となるQoS機能に対応します。

        広帯域通信と障害防止機能を備えたポートトランキングに対応

        ポートを複数束ねることでバックボーン帯域拡張を提供するとともに冗長性を提供することでケーブル障害時にも通信断を防ぎます。

        効率的な収容に対応する 19インチラックマウント設置対応

        付属のパーツを使用することにより、19型ラックマウントシステム(EIA規格)へ簡単に組み込むことができます。

        運用管理担当者を強力にサポート 便利な管理機能搭載

        機器入替時の設定を簡単にする設定保存及び復元機能搭載

        保存した設定ファイルを用いて、複雑な設定がされたスイッチでも、スムーズに設定を復元できます。HTTPだけでなく、TFTPにも対応し、使い慣れた方法で利用可能です。

        障害解析に必要なパケットキャプチャを簡単実現するポートミラーに対応

        スイッチの設定変更だけで、接続変更や機器手配に手間をかけずにパケットキャプチャが可能です。

        ブラウザーがあれば感覚的に設定できる Web設定インターフェース搭載

        パソコンに標準搭載されているブラウザーだけで設定可能なWeb設定インターフェース採用。
        余分なアプリケーションはインストール不要で直ぐに設定できます。 また、分かりやすい日本語インターフェースですので不慣れな管理者でも簡単設定可能です。

        各種VLAN設定 セキュアで柔軟なネットワーク機能搭載

        柔軟なネットワーク分割を実現するVLAN機能搭載

        柔軟なネットワーク分割を実現するVLAN機能搭載。VLAN機能を利用する事により、社内環境に応じた柔軟なネットワークの共有、分割設定が可能。異なる部門や、フロア間におけるセキュアなネットワーク環境構築を実現します。

        ポートベースVLAN

        スイッチに接続されたポートの番号から、所属するVLANグループを識別する方式。

        マルチプルVLAN

        通常のポートベースVLANに加え、マルチプルポートと呼ばれるポートを設定する事が可能な方式。マルチプルポートはポートベースで設定した全てのVLANグループがオーバーラップしており、全てのVLANグループと通信可能である。タグVLANと異なる点は、アップリンクの接続先がVLAN非対応の端末でも使用可能という点である。

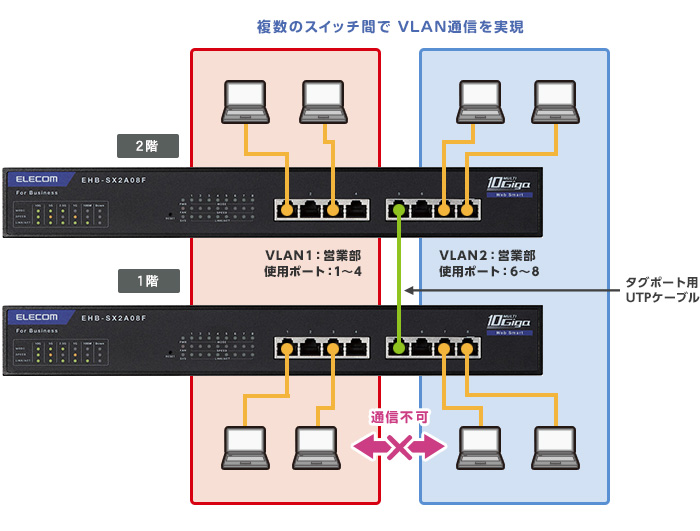

        タグVLAN

        イーサーネットフレームに付加された短い固定長のタグによりVLANグループを識別する方式。タグを付加することにより、フレームに自身が所属するVLANの識別情報を持たせるという、IEEEで802.1Qとして標準化された通信プロトコルに準拠している。これにより、一つの通信ポートで複数の異なるVLANを通信させることが可能になるので主に複数のスイッチングハブにわたってVLANを構成したりする際に便利です。

        安定した業務環境の提供 障害を未然に防ぐ安心機能搭載

        ネットワークループによる通信障害を未然に防ぐループ防止機能搭載

        ネットワークループを自動的に感知し、ループ発生ポートを自動的に閉鎖。
        通信障害が発生することを未然に防ぎ、業務の安定した遂行を実現します。

        省エネ法に準拠 省電力機能で「らくらく節電」

        自動的に省エネ貢献できる、らくらく節電E機能対応

        IEEE802.3az(EEE規格)に対応しているスイッチや端末との組み合わせで手間なく自動的に省エネを実現します。

        過酷な環境となる夏場でも安定稼働を提供する 耐熱50℃対応

        学校やマンションなどの夏場では過酷な環境となりやすい場所でも安定可動を提供する動作温度50℃に対応。設置環境を気にせずお使いいただけます。 「IEC61000-4」準拠のイミュニティ試験をクリア。24時間稼働を求められるスイッチングハブに相応しい、高い信頼性と長寿命を実現しました。

        静粛性が必要な場所でも導入に最適な 静音ファン採用

        最適な排熱設計で長寿命と静音の両立を実現しています。それにより静粛性が必要な場所でも導入が可能です。

        別売オプション マグネット(EHB-EX-MG4)

        別売の磁石を取付けていただくことで、金属面への設置も可能になります。

        ユーザー登録で更に、2年延長保証 安心の3年保証(センドバック保守)

        センドバック保守

        保証期間は安心の3年保証(センドバック保守)。
        更にユーザー登録いただいたお客様限定で2年の延長保証(合計5年間)いたします。

        • ユーザー登録による2年延長保証提供につきましては、エレコムサポート&サービス株式会社(ESSC)が行います。

        過酷な環境となる夏場でも安定稼働を提供する 保守サービスにも対応

        長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。
        お客様のニーズに応じてお選びいただけます。

        保守サービスについて、詳しくはこちら

        デリバリー保守(オプションサービス)

        障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器を弊社に送り返していただきます。

        センドバック延長保守(オプションサービス)

        標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。

        環境にやさしい EU RoHS指令準拠

        EU RoHS指令とは電気・電子機器に関する特定有害物質の使用制限についてEU(欧州連合)が決めた指令です。

        鉛(Pb)、水銀(Hg)、カドミウム(Cd)、六価クロム(Cr6+)、ポリ臭化ビフェニール(PBB)、ポリ臭化ジフェニルエーテル(PBDE)、フタル酸ビス(2-エチルヘキシル)=(DEHP)、フタル酸ブチルベンジル(BBP)、フタル酸ジブチル(DBP)、フタル酸ジイソブチル(DIBP)の10種類の使用を制限するものです。

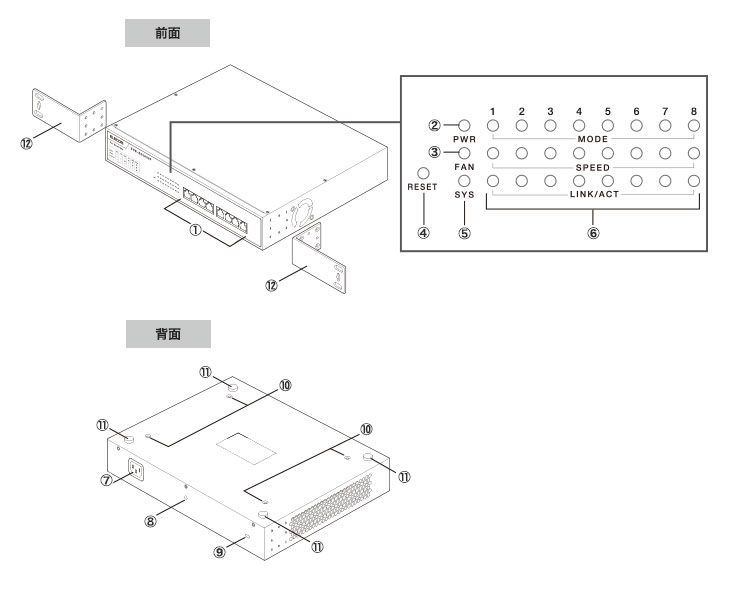

        各部名称

        • ① LANポート
        • ② PWE LED
        • ③ FAN LED
        • ④ RESET
        • ⑤ SYS LED
        • ⑥ MODEL LED , SPEED LED , LINK/ACT LED
        • ⑦ 電源コネクター
        • ⑧ 電源ケーブル抜け止め防止バンド取付穴
        • ⑨ 盗難防止機構
        • ⑩ マグネット取付部※マグネットはオプションです。(EHB-EX-MG4)
        • ⑪ ゴム足取付部
        • ⑫ 19インチラック取付金具

        寸法図

        自社環境認定基準を1つ以上満たし、『THINK ECOLOGY』マークを表示した製品です。

        「THINK ECOLOGY」マークは、
        従来よりも“より環境負荷が少ない”製品であることを示すシンボルとして制定しています。
        エレコムグループでは、その対象となる製品をより多くつくり、マーク表示を行い、
        積極的にお客様に選んでいただけるよう努力を続けて参ります。

        環境保全に取り組み、製品の包装容器が紙・ダンボール・ポリ袋のみで構成されている製品です。

        仕様

        伝送速度 10Gbps(10GBASE-T)、5Gbps(5GBASE-T)、2.5Gbps(2.5GBASE-T)、1000Mbps(1000BASE-T)、100Mbps(100BASE-TX)
        準拠規格 IEEE802.3an、IEEE802.3bz、IEEE802.3ab、IEEE802.3u、IEEE802.3、IEEE802.3az
        スイッチング方式 ストア&フォワード
        通信方式 フルデュプレックス、ハーフデュプレックス
        フローコントロール制御 IEEE802.3x(フルデュプレックス時)、バックプレッシャー(ハーフデュプレックス時)
        ポート数 8ポート
        AutoMDI/MDI-X 対応
        オートネゴシエーション 対応
        コネクタ形状 RJ-45×8
        適合ケーブル 10GBASE-T:UTPカテゴリー6A以上、5GBASE-T/2.5GBASE-T/1000BASE-T:UTPカテゴリー5e以上、100BASE-TX:UTPカテゴリー5以上
        バッファメモリー 1.5Mbytes(各ポートに動的割当て)
        フラッシュメモリー 32Mbytes
        メインメモリー 256Mbytes
        スイッチングファブリック 160.0Gbps
        最大パケット転送能力 119.0Mpps
        パケット転送速度 14,880,952パケット/秒(10Gbps)、7,440,476パケット/秒(5Gbps)、3,720,238パケット/秒(2.5Gbps)、1,488,095パケット/秒(1000Mbps)、148,809パケット/秒(100Mbps)
        MACアドレス登録数 16,384件(全ポート合計)
        ジャンボフレーム 対応(10Kbytes)
        ノンブロッキング 対応
        EAP透過機能 対応(FW Ver.1.0.18 以降)
        BPDU透過機能 対応
        ループ検知・防止機能 ループ防止
        PoE仕様 非対応
        設定方法 日本語/英語WebGUI (対応ブラウザー:Chrome / Safari / Edge)
        IPアドレス設定方法 固定IP、DHCPクライアント
        FWアップデート方法 HTTP/TFTP(Web)
        設定の復元/保存方法 HTTP/TFTP(Web)
        SNTP SNTPクライアント
        VLAN VLANグループ数:256, VLAN ID:1-4094, タグVLAN対応 (VLAN学習方式はIVL方式に対応)
        QoS 対応
        ポートミラーリング 対応
        IEEE802.1X認証 非対応
        Syslog 対応
        ストームコントロール 対応
        トランキング 対応(リンクアグリゲーション)
        IGMP Snooping 対応
        MLD Snooping 非対応
        電源仕様 内蔵電源
        入力電圧 AC100~240V±10% 50/60Hz
        消費電力 32.0W(最大)
        発熱量 約115.2kJ/h(最大)
        省電力機能 らくらく節電E対応(IEEE802.3az)
        エネルギー消費効率 0.4W/Gbps
        最大実効伝送速度 80.0Gbps
        測定時のポート速度とポート数 10Gbps:8ポート
        外形寸法(幅×奥行×高さ) 約330×約230×約44mm(本体のみ)
        質量 約2.2kg(本体のみ)
        筐体材質(カラー) メタル(ブラック)
        冷却ファン あり
        盗難防止 セキュリティスロットあり
        設置方法 水平設置, 壁掛け, 19インチラックマウント, マグネット(別売 EHB-EX-MG4使用)
        壁掛け用穴 なし
        動作時環境条件 温度:0℃~50℃ 湿度:10%~90%(ただし結露なきこと)
        保管時環境条件 温度:-40℃~70℃ 湿度:5%~90%(ただし結露なきこと)
        MTBF 942,000時間@25℃、256,000時間@50℃
        法令対応 EU RoHS指令準拠(10物質)
        適合規格 VCCI ClassA
        イミュニティ試験 IEC61000-4-2 : Lv.3準拠、IEC61000-4-3 : Lv.3準拠、IEC61000-4-4 : Lv.3準拠、IEC61000-4-5 : Lv.3準拠、IEC61000-4-8 : Lv.3準拠、IEC61000-4-11 : Lv.3準拠
        付属品 専用AC電源ケーブル(3ピン、約1.8m) 1本 3ピン-2ピン変換アダプター 1個 ACケーブル抜け防止バンド 1個 19インチラック取付金具 2個 19インチラック取付金具ネジ 8個 ゴム足 4個 シリアルナンバーラベル 2枚 クイックセットアップガイド 1枚 安全にお使いいただくために 1枚
        保証期間 3年
        保守サービス|デリバリー 1年:EBS-DH-01A / 3年:EBS-DH-03A / 5年:EBS-DH-05A
        保守サービス|センドバック延長 1年:EBS-SB-01A / 2年:EBS-SB-02A
        専用オプション品|マグネット EHB-EX-MG4

        この製品の最新の対応情報はこちら

        • 仕様は予告なく変更する事がありますので、あらかじめご了承ください。
        • このページに掲載されている会社名・製品名等は、一般に各社の商標又は登録商標です。
