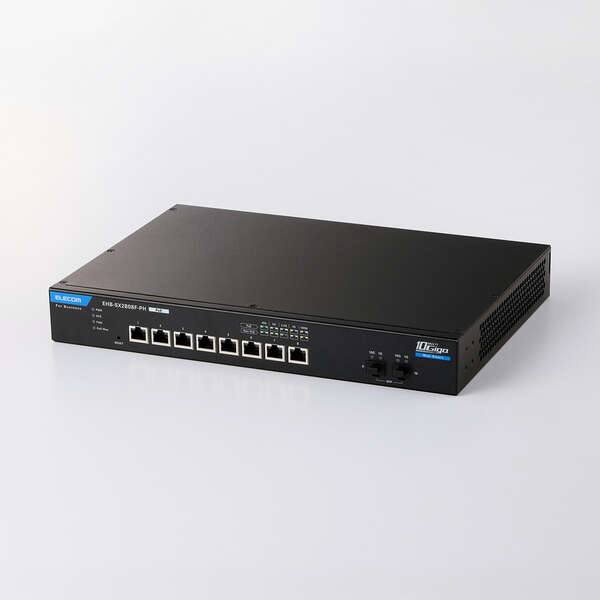

レイヤー2 10Gマルチギガ対応 PoE Webスマートスイッチ

Name: レイヤー2 10Gマルチギガ対応 PoE Webスマートスイッチ
Brand: ELECOM
Price: 128,007 JPY

EHB-SX2B08F-PH

¥128,007

(税込)

新商品

JANコード: 4549550378277

オフィスやGIGAスクールで高負荷により“ひっ迫”しがちなネットワークトラフィックを解消する、全ポート10G対応 PoE++ Webスマートスイッチです。 10G対応RJ45×8ポート+10G SFP+アップリンク×2、最大210WのPoE給電で、Wi-Fi 7アクセスポイントや高画質ネットワークカメラを1台でまとめて接続できます。ネットワークリプレイスによる10G化から新築オフィスの「ALL 10G化」まで、学校・自治体・中小企業のネットワークアップグレードを高いコストパフォーマンスで実現します。

ラインアップ
製品の特長
仕様

ラインアップ

型番／JANCD

特徴

標準価格

備考

EHB-SX2B08F-PH（選択中）

4549550378277

¥128,007（税込）

¥116,370（税抜）

新商品

終了製品を表示終了製品を非表示

製品の特長

全ダウンリンクポート10G対応

全ダウンリンクポートが10Gに対応。
Cat6A以上のLANケーブルと組み合わせてご使用いただくことで、10Gの通信が可能になります。

SFPポート装着、SFPモジュール

さらに、アップリンクに2つのSFP+モジュール対応スロットを備えており、別売りのSFP+モジュールを使用して10Gネットワークと接続できます。 Wi-Fi 7対応のアクセスポイントを接続することでネットワーク全体で高速・大容量通信が可能となります。

型番	EHB-EX-SPPTSR	EHB-EX-SPPTLR
接続方式	10G BASE-SW/SR準拠	10G BASE-LW/LR準拠
コネクタ形状	2芯 LCコネクタ
ケーブルタイプ	マルチモード	シングルモード
最大伝送距離	最大300m	最大10km

SFPモジュール対応ケーブル対照表

型番	種別		光ファイバーケーブル型番	コネクタ形状
EHB-EX-SPPTSR	マルチモード	OM3	OC-LCLC2M3シリーズ	LC-LCコネクタ
EHB-EX-SPPTSR	マルチモード	OM3	OC-LCSC2M3シリーズ	LC-SCコネクタ
EHB-EX-SPPTLR	シングルモード	OS2	OC-LCLC2S2シリーズ	LC-LCコネクタ
EHB-EX-SPPTLR	シングルモード	OS2	OC-LCSC2S2シリーズ	LC-SCコネクタ
EHB-EX-SFPGSX	マルチモード	OM2	OC-LCLC2M2シリーズ	LC-LCコネクタ
EHB-EX-SFPGSX	マルチモード	OM2	OC-LCSC2M2シリーズ	LC-SCコネクタ
EHB-EX-SFPGLX	シングルモード	OS2	OC-LCLC2S2シリーズ	LC-LCコネクタ
EHB-EX-SFPGBW-P	シングルモード	OS2	OC-LCSC2S2シリーズ	LC-SCコネクタ

※理論上の最大値であり、実際の転送速度を示すものではありません。
また10Gbps/5Gbps/2.5Gbpsで通信するには、接続するLANケーブルと機器がともに10GBASE-T(Cat6A以上)/5GBASE-T(Cat6以上)/2.5GBASE-T(Cat5e以上)に対応している必要があります。

「光ファイバーケーブル」製品一覧はこちら

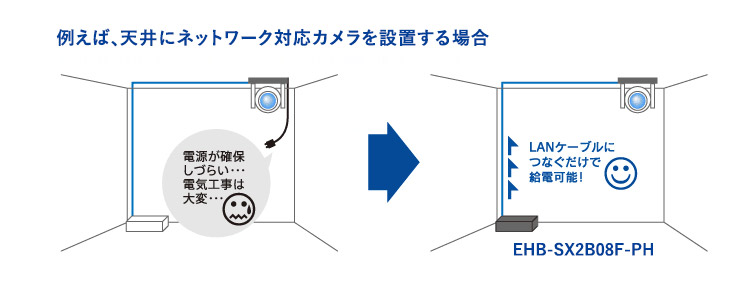

全ポートPoE++対応

最大210WのIEEE 802.3af/at/bt(PoE++ Class8)給電に対応し、電力を多く必要とするWi-Fi 7アクセスポイントや高画質ネットワークカメラなどをまとめて接続できます。これ1台でフロアのPoE給電と10Gネットワーク構築が可能です。

安心・安全なネットワーク環境を構築

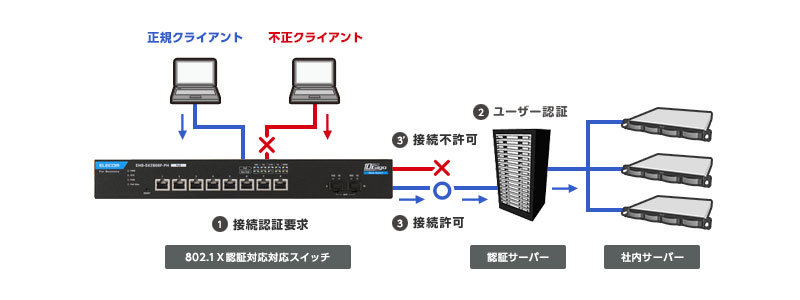

許可されたユーザ以外のネットワーク接続を防ぐIEEE802.1X認証対応

ポート単位でIEEE 802.1X認証に対応し、ユーザーやデバイスのアクセス制御を強化。
RADIUSサーバーと連携することで不正接続を未然に防ぎ、ネットワークの安全性を高めます。

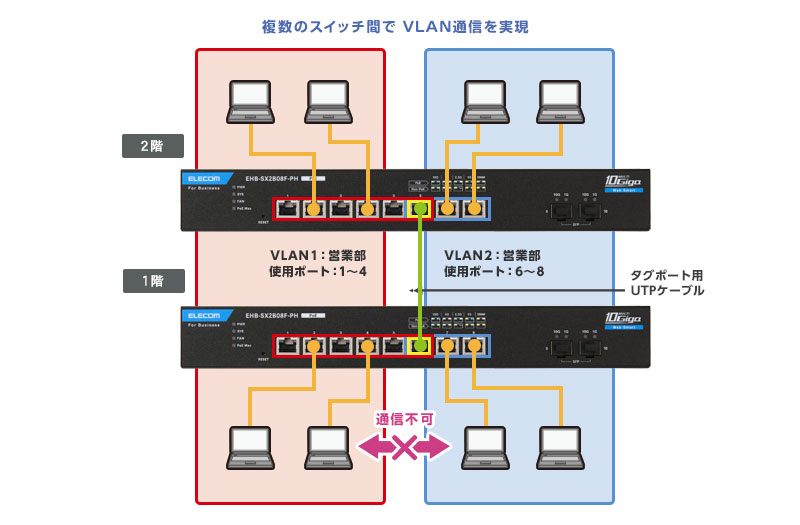

ネットワーク分割を実現するVLAN機能搭載

VLAN機能の利用により、社内環境に応じた柔軟なネットワークの共有、分割設定が可能。
異なる部門や、フロア間におけるセキュアなネットワーク環境構築を実現します。

音声や動画も快適機能搭載

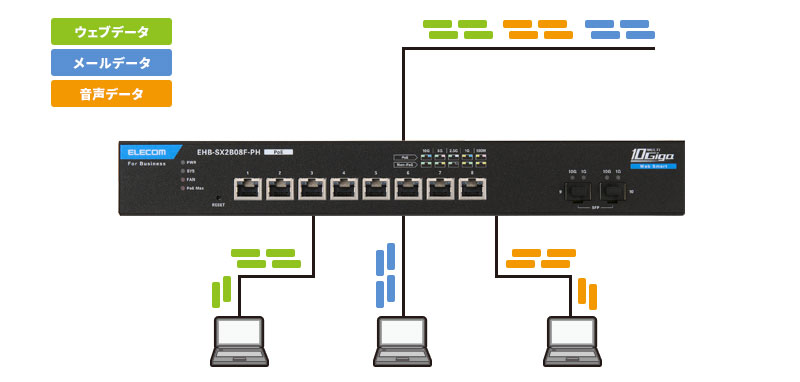

音声や動画などの大切な通信を守るQoS機能搭載

音声や動画などの大切な通信を守るQoS機能搭載。
遅延が問題となりやすいWeb会議やIP電話等のリアルタイムアプリケーションを利用される方におすすめです。

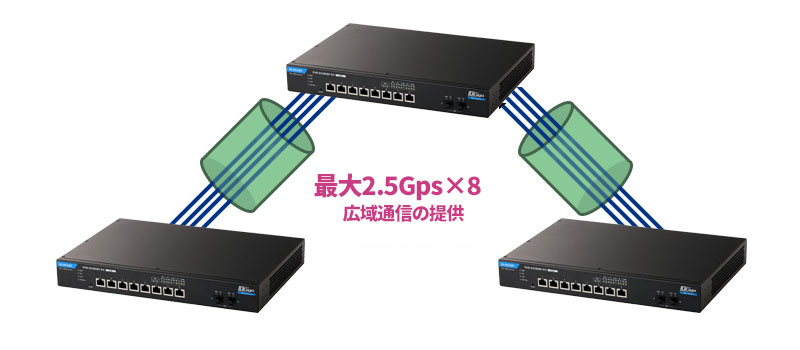

広帯域通信と障害防止機能を備えたポートトランキングに対応

広帯域通信と障害防止機能を備えたポートトランキングに対応。
ポートを複数束ねることでバックボーン帯域拡張を提供するとともに冗長性を提供することでケーブル障害時にも通信断を防ぎます。

障害を未然に防ぐ安心機能搭載

ネットワークループによる通信障害を未然に防ぐループ防止機能搭載

ループ防止機能搭載により、ネットワークループの自動感知とループ発生ポートの自動閉鎖を実現。
通信障害が発生することを未然に防ぎ、業務の安定した遂行を実現します。

選べる設置方法

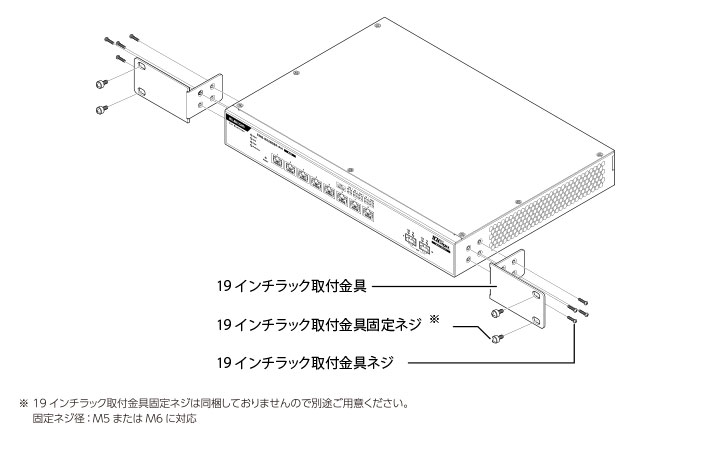

19インチラックマウント対応

19インチラックマウント設置対応。付属のパーツを使用することにより、19インチラックマウント(EIA規格)へ簡単に組み込むことができます。

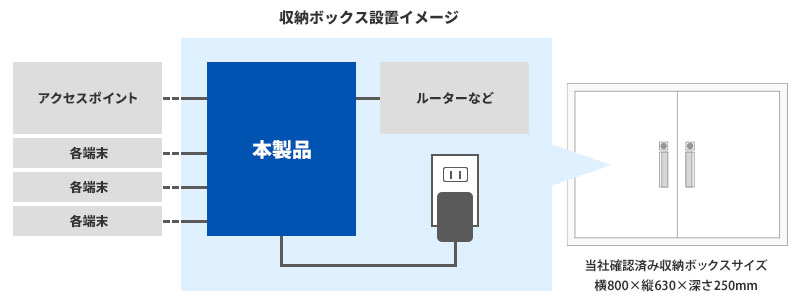

収納ボックスに設置可能

付属の金具を使用して、収納ボックス内にしっかりと固定できます。
[当社確認済み収納ボックスサイズ：横800×縦630×深さ250mm]。

※収納ボックスに設置する際は、別途ネジをご用意ください。
また、製品周辺温度が本製品の動作時環境条件の温度内で収まるように設置してください。

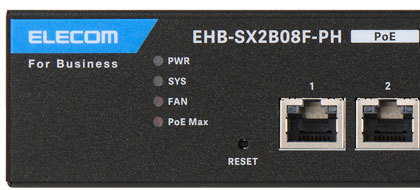

耐熱50℃と高い静音性

高温環境でも安定稼働

放熱性に優れたメタルケース採用に加え、「動作時環境温度50℃」を実現し、高温になりやすい環境でも安心して運用できます。

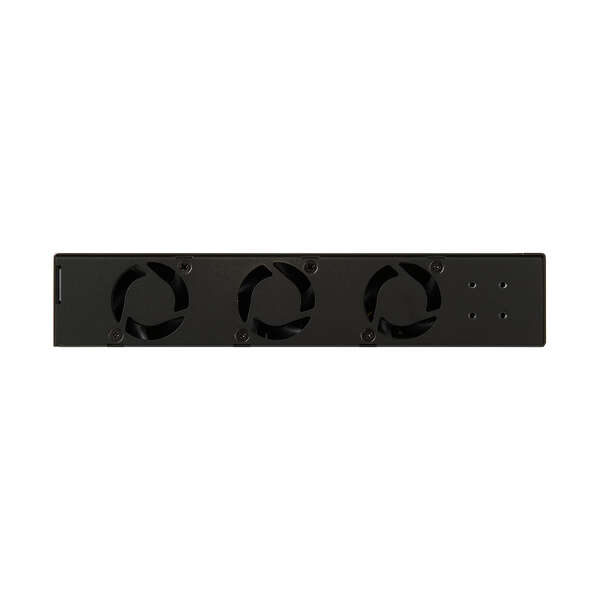

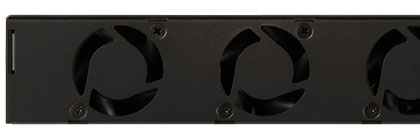

静音設計で快適な運用環境を

最適な排熱設計で、長寿命と静音の両立を実現した静音ファンを採用。静かなオフィスでも稼働音が気になりません。

便利な管理機能搭載

機器入替時の設定を簡単にする設定保存及び復元機能搭載

保存した設定ファイルを用いて、複雑な設定がされたスイッチでも、スムーズに設定を復元できます。
HTTPだけでなく、TFTPにも対応し、使い慣れた方法で利用可能です。

障害解析に必要なパケットキャプチャを簡単実現するポートミラーに対応

ポートミラー機能対応。スイッチの設定変更だけで、接続変更や機器手配に手間をかけずに障害解析に必要なパケットキャプチャーが可能です。

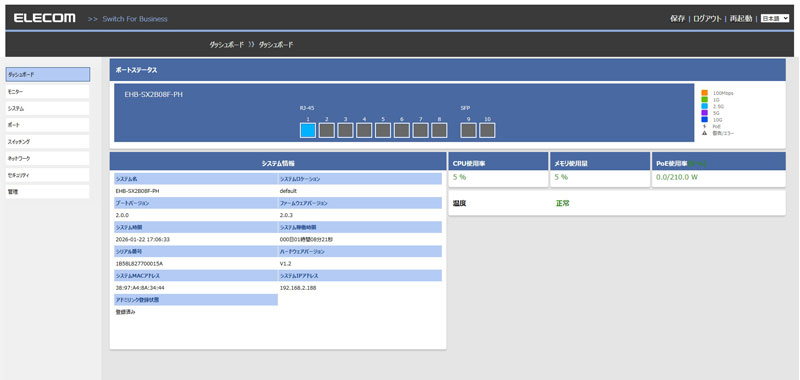

Webインターフェース搭載

ブラウザーだけで設定可能なWeb設定インターフェース採用。
余分なアプリケーションはインストール不要で直ぐに設定できます。また、分かりやすい日本語インターフェースですので不慣れな管理者でも簡単設定可能です。

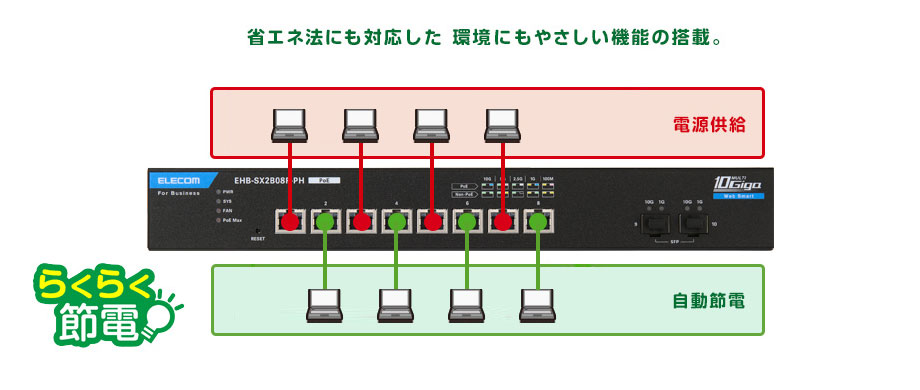

省電力機能で「らくらく節電」

自動的に省エネ貢献できる、らくらく節電E機能対応

らくらく節電E機能で最大約60%節電。
[計測方法]：負荷機から本製品にデータを転送。全ポート通信時と非通信時の1分後の電力を比較

リモート管理サービス｢アドミリンク｣

アドミリンクとは？

アドミリンクは、インターネットを経由して遠隔地に設置した機器と管理者（Administrator）をつなぐ（Link）、リモート管理サービスです。遠隔地からの機器の監視、メンテナンス用の簡易操作が可能となることで機器の保守・管理の手間を削減し、機器管理者の負担を大きく軽減します。

遠隔地から簡単にネットワーク機器の管理ができる
「アドミリンク」についてはこちら

安心の３年保証（センドバック保守）

センドバック保守

保証期間は安心の3年保証(センドバック保守)。
更にユーザー登録いただいたお客様限定で2年の延長保証(合計5年間)いたします。

ユーザー登録による2年延長保証提供につきましては、エレコムサポート&サービス株式会社(ESSC)が行います。

ユーザー登録はこちら

保守サービスにも対応

長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。
お客様のニーズに応じてお選びいただけます。

保守サービスについて、詳しくはこちら

デリバリー保守(オプションサービス)

障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器を弊社に送り返していただきます。

センドバック延長保守(オプションサービス)

標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。

EU RoHS指令準拠

EU RoHS指令とは電気・電子機器に関する特定有害物質の使用制限についてEU(欧州連合)が決めた指令です。

鉛(Pb)、水銀(Hg)、カドミウム(Cd)、六価クロム(Cr6+)、ポリ臭化ビフェニール(PBB)、ポリ臭化ジフェニルエーテル(PBDE)、フタル酸ビス(2-エチルヘキシル)=(DEHP)、フタル酸ブチルベンジル(BBP)、フタル酸ジブチル(DBP)、フタル酸ジイソブチル(DIBP)の10種類の使用を制限するものです。

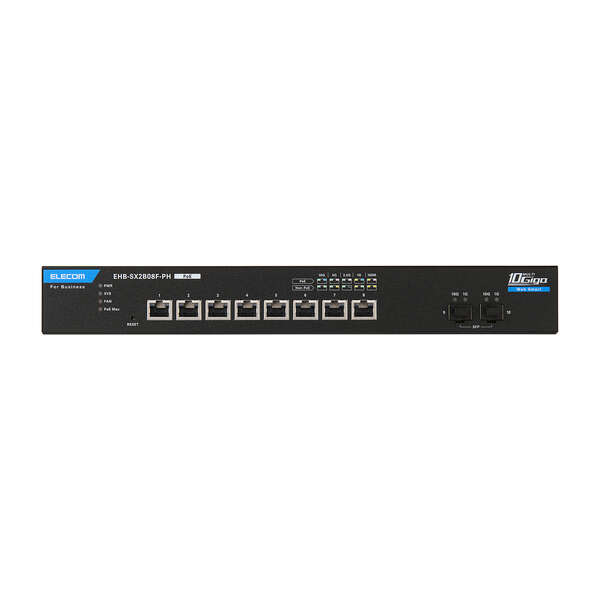

各部名称

① LAN ポート
② PWR LED
③ SYS LED
④ FAN LED
⑤ PoE Max LED
⑥ RESET
⑦ SFP LED
⑧ SFP ポート ※1
⑨ LINK/ACT LED
⑩ 電源コネクター
⑪ ACケーブル抜け防止バンド取付穴
⑫ FG端子
⑬ 盗難防止機構
⑭ ゴム足取付部
⑮ 19インチラック取付金具 ※2

※1 SFPポートは、エレコム製のモジュールのみサポートします。
※2 19インチラックに固定するネジは付属していません。別途ご用意ください。推奨ネジ：M5 または M6 ケージナット

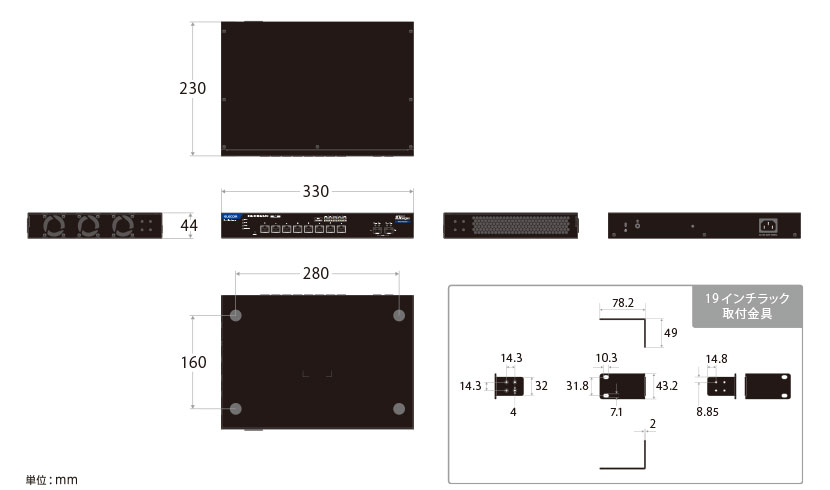

寸法図

全ダウンリンクポートが10Gに対応しており、Cat6A以上のLANケーブルと組み合わせることで10Gbpsの高速通信が可能です。さらに、アップリンク用として10G対応SFP+を2ポート搭載しており、別売のSFP+モジュールを用いてコアスイッチやサーバーと10Gで接続できます。Wi-Fi 7対応アクセスポイントや高速NASを接続することで、フロア全体での高速・大容量ネットワーク環境を構築できます。
※理論上の最大値であり、実際の転送速度を示すものではありません。また10Gbps/5Gbps/2.5Gbpsで通信するには、接続するLANケーブルと機器がともに10GBASE-T(Cat6A以上)/5GBASE-T(Cat6以上)/2.5GBASE-T(Cat5e以上)に対応している必要があります。
最大210WのIEEE 802.3af/at/bt(PoE++ Class8)給電に対応し、電力を多く必要とするWi-Fi 7アクセスポイントや高画質ネットワークカメラなどをまとめて接続できます。これ1台でフロアのPoE給電と10Gネットワーク構築が可能です。
ポート単位でIEEE 802.1X認証に対応し、ユーザーやデバイスのアクセス制御を強化。RADIUSサーバーと連携することで不正接続を未然に防ぎ、ネットワークの安全性を高めます。
VLAN機能の利用により、社内環境に応じた柔軟なネットワークの共有、分割設定が可能。異なる部門や、フロア間におけるセキュアなネットワーク環境構築を実現します。
音声や動画などの大切な通信を守るQoS機能を搭載。遅延が問題となりやすいWeb会議やIP電話等のリアルタイムアプリケーションを利用される方におすすめです。
広帯域通信と障害防止機能を備えたポートトランキングに対応。ポートを複数束ねてバックボーン帯域拡張を提供するとともに、冗長性を提供することでケーブル障害が発生した際の通信断を防ぎます。
ループ防止機能搭載により、ネットワークループの自動感知とループ発生ポートの自動閉鎖を実現。通信障害が発生することを未然に防ぎ、安定した業務遂行をサポートします。
19インチラックマウント設置対応。付属の金具を使用して、19インチラックマウント(EIA規格)へ簡単に組み込むことができます。
付属の金具を使用して、収納ボックス内にしっかりと固定できます。[当社確認済み収納ボックスサイズ：横800×縦630×深さ250mm]
※金具を壁に固定するネジは別途ご用意ください。また、製品周辺温度が本製品の動作時環境条件の温度内で収まるように設置してください。
水平設置、19インチラックマウント設置のほかに、付属の金具を使用した壁掛け設置にも対応。設置場所に合わせた取り付け方法を柔軟に選べます。
放熱性に優れたメタルケース採用に加え、「動作時環境温度50℃」を実現し、高温になりやすい環境でも安心して運用可能です。
最適な排熱設計で、長寿命と静音の両立を実現した静音ファンを採用。静かなオフィスでも稼働音が気になりません。
機器入れ替え時の設定を簡単にする設定保存および復元機能を搭載しています。保存した設定ファイルを用いて、複雑な設定がされたスイッチでも、スムーズに設定を復元。HTTPだけでなく、TFTPにも対応し、使い慣れた方法で利用できます。
ポートミラー機能対応。スイッチの設定変更だけで、接続変更や機器手配に手間をかけずに障害解析に必要なパケットキャプチャーが可能です。
ブラウザーだけで設定可能なWeb設定インターフェース採用。余分なアプリケーションはインストール不要ですぐに設定できます。また、分かりやすい日本語インターフェースですので不慣れな管理者でもスムーズに設定できます。
らくらく節電E機能で最大約60%節電。[計測方法]：負荷機から本製品にデータを転送。全ポート通信時と非通信時の1分後の電力を比較
運用機器の時間・コストを大幅に削減するリモート管理サービス｢アドミリンク｣に対応。アドミリンクは、インターネットを経由して遠隔地に設置した機器と管理者(Administrator)をつなぐ(Link)、リモート管理サービスです。遠隔地からの機器の監視、メンテナンス用の簡易操作が可能となることで機器の保守・管理の手間を削減し、機器管理者の負担を大きく軽減します。
保証期間は安心の3年保証(センドバック保守)。さらにユーザー登録されたお客様限定で、センドバック保守を2年延長し(合計5年間)利用できます。（ユーザー登録による2年延長保証の提供については、エレコムサポート&サービス株式会社(ESSC)が行います。）
有償でのデリバリー保守(1年/3年/5年)、センドバック保守(延長1年/2年)にも対応。長期間、企業ユースで安心して使用できます。
自社環境認定基準を1つ以上満たし、『THINK ECOLOGY』マークを表示した製品です。
環境保全に取り組み、製品の包装容器が紙・ダンボール・ポリ袋のみで構成されている製品です。

自社環境認定基準を1つ以上満たし、『THINK ECOLOGY』マークを表示した製品です。

「THINK ECOLOGY」マークは、
従来よりも“より環境負荷が少ない”製品であることを示すシンボルとして制定しています。
エレコムグループでは、その対象となる製品をより多くつくり、マーク表示を行い、
積極的にお客様に選んでいただけるよう努力を続けて参ります。

THINK ECOLOGY マークについて THINK ECOLOGY 対応検索

環境保全に取り組み、製品の包装容器が紙・ダンボール・ポリ袋のみで構成されている製品です。

仕様

伝送速度	10Gbps(10GBASE-T)、5Gbps(5GBASE-T)、2.5Gbps(2.5GBASE-T)、1000Mbps(1000BASE-T)、100Mbps(100BASE-TX)
準拠規格	IEEE 802.3an、IEEE 802.3bz、IEEE 802.3ab、IEEE 802.3u、IEEE 802.3
スイッチング方式	ストア&フォワード
通信方式	フルデュプレックス、ハーフデュプレックス
フローコントロール制御	IEEE802.3x(フルデュプレックス時)、バックプレッシャー(ハーフデュプレックス時)
ポート数	8ポート
Auto MDI/MDI-X	対応
オートネゴシエーション	対応
コネクター形状	RJ-45×8、SFP×2(SFP+ 10G/1G対応)
適合ケーブル	10GBASE-T：UTPカテゴリー6A以上、5GBASE-T/2.5GBASE-T/1000BASE-T：UTPカテゴリー5e以上、100BASE-TX：UTPカテゴリー5以上
バッファメモリー	2Mbytes(各ポートに動的割り当て)
フラッシュメモリー	64Mbyte
メインメモリー	1Gbyte
スイッチングファブリック	200.0Gbps
最大パケット転送能力	148.8Mpps
パケット転送速度	14,880,952パケット/秒(10Gbps)、7,440,476パケット/秒(5Gbps)、3,720,238パケット/秒(2.5Gbps)、1,488,095パケット/秒(1000Mbps)、148,809パケット/秒(100Mbps)
MACアドレス登録数	32,768件(全ポート合計)
ジャンボフレーム	対応(12Kbytes)
ノンブロッキング	対応
EAP透過機能	対応
BPDU透過機能	対応
ループ検知・防止機能	ループ防止
PoE仕様	IEEE 802.3af/at/bt(PoE++,Class8)準拠
PoE対応ポート数	8ポート
PoE電源供給能力	bt規格：90.0W/1ポート(最大) at規格：30.0W/1ポート(最大) af規格：15.4W/1ポート(最大) 合計210Wまで
PoE給電方式	bt規格：Alternative A+B、af/at規格：AlternativeA
設定方法	日本語/英語WebGUI
IPアドレス設定方法	固定IP、DHCPクライアント
ファームウェアアップデート方法	HTTP/TFTP(Web)
設定の復元/保存方法	HTTP/TFTP(Web)
SNTP	SNTPクライアント
管理ツール	アドミリンク対応(リモート管理サービス)
VLAN	VLANグループ数：256、VLAN ID：1-4094、タグVLAN対応(VLAN学習方式はIVL/SVL切り替え可能(初期値：IVL))
QoS	対応
ポートミラーリング	対応
IEEE802.1X認証	対応
SNMP	対応
SNMP TRAP	対応
MIB	標準MIB
RMON	非対応
Syslog	対応
スパニングツリー	対応
ストームコントロール	対応
トランキング	対応(リンクアグリゲーション)
HOLブロッキング防止	非対応
IGMP Snooping	対応
MLD Snooping	対応
電源仕様	内蔵電源
入力電圧	AC100～240V±10% 50/60Hz
消費電力	285.1W(最大)
発熱量	約1026.4kJ/h(最大)
省電力機能	らくらく節電E対応(IEEE802.3az)
エネルギー消費効率	0.8W/Gbps
最大実効伝送速度	100.0Gbps
測定時のポート速度とポート数	RJ45(10G)×8+SFP(10G)×2
外形寸法	幅約330.0mm×奥行約230.0mm×高さ約44.0mm(本体のみ)
質量	約2.9kg(本体のみ)
筐体材質(カラー)	メタル(ブラック)
冷却ファン	SmartFan×3
盗難防止	セキュリティスロットあり
設置方法	水平設置、壁掛け(※)、19インチラックマウント(※)　※付属の金具を使用
壁掛け用穴	なし
動作時環境条件	温度：0℃～50℃ 湿度：10%～90%(ただし結露なきこと)
保管時環境条件	温度：-40℃～70℃ 湿度：5%～90%(ただし結露なきこと)
MTBF	376,000時間@25℃、142,000時間@50℃
法令対応	EU RoHS指令準拠
適合規格	VCCI ClassA
イミュニティ試験	IEC61000-4-2：Lv.3準拠、IEC61000-4-3：Lv.3準拠、IEC61000-4-4：Lv.3準拠、IEC61000-4-5：Lv.3準拠、IEC61000-4-8：Lv.3準拠、IEC61000-4-11：Lv.3準拠

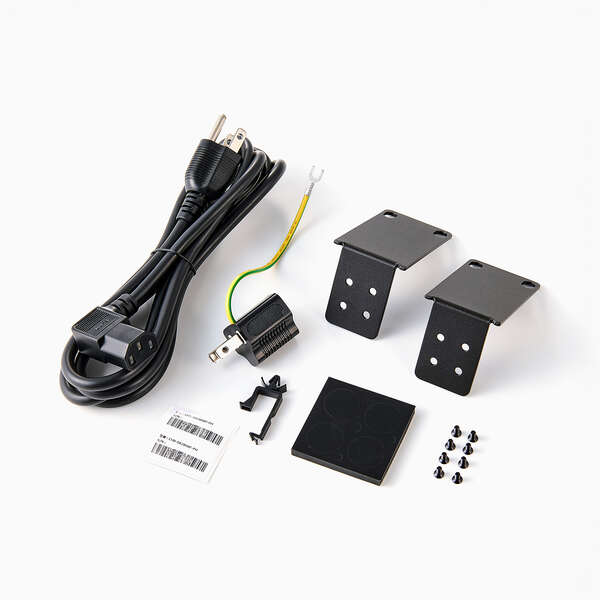

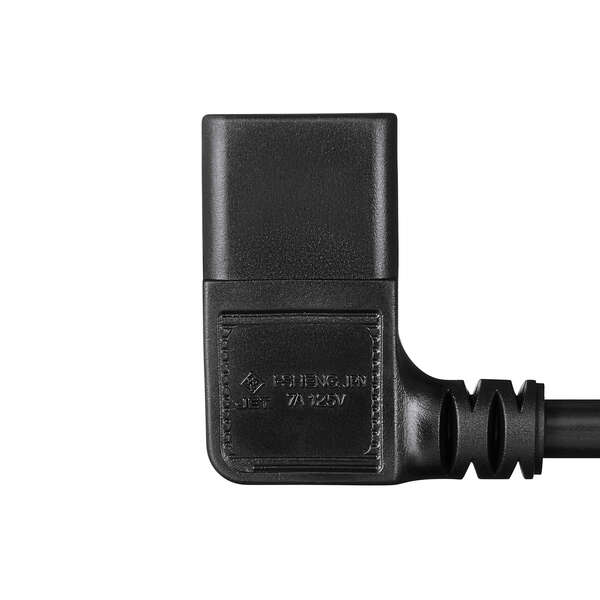

パッケージ内容	製品本体1台、専用ACケーブル(3ピン、約1.8m)1本、3ピン-2ピン変換アダプター1個、ACケーブル抜け防止バンド1個、19インチラック取付金具2個(取付ネジ8本)、ゴム足4個、シリアルナンバーラベル1シート、クイックセットアップガイド1枚、安全にお使いいただくために1枚
保証期間	3年間
保守サービス｜デリバリー	1年(EBS-DH-01A)、3年(EBS-DH-03A)、5年(EBS-DH-05A)
保守サービス｜センドバック延長	1年(EBS-SB-01A)、2年(EBS-SB-02A)
専用オプション品｜マグネット	-
専用オプション品｜SFPモジュール	EHB-EX-SPPTSR、EHB-EX-SPPTLR、EHB-EX-SFPGSX、EHB-EX-SFPGLX、EHB-EX-SFPGBW-P
