室内景観に配慮 + 盗難や破壊防止にも貢献
JIS規格マルチメディアコンセント対応

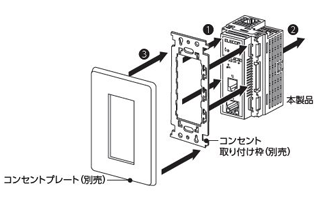

JIS規格のマルチメディアコンセントに対応。 既存のJIS規格対応情報コンセント活用による、壁面工事不要ならびに景観に配慮した無線環境の提供が可能です。
市販されているコンセント取り付け枠によっては、ご利用頂けない製品もございます。
・本製品はフルカラータイプのコンセントプレートにのみ対応いたします。
・取付枠はパナソニック株式会社フルカラー埋込取り付け枠「WN3700P」(金属タイプ)のみの対応となります。
LANケーブルを用いて電源供給
PoE受電で動作
本製品は、LANケーブルを用いて電源供給を受ける「PoE受電」に対応のため、新たにに電源を確保するための配線工事や電源工事をする必要がありません。
導入にかかるコストと設置の労力を低減可能です。
2.4GHz/最大300Mbpsの通信速度に対応。
普及規格 11n/g/b対応
11n/g/b規格に対応した本製品なら、最新のスマートフォンやタブレットをはじめパソコンやゲーム機などの様々な環境でのWi-Fi接続に利用可能です。
セキュアな無線接続環境を提供
マルチSSID機能搭載

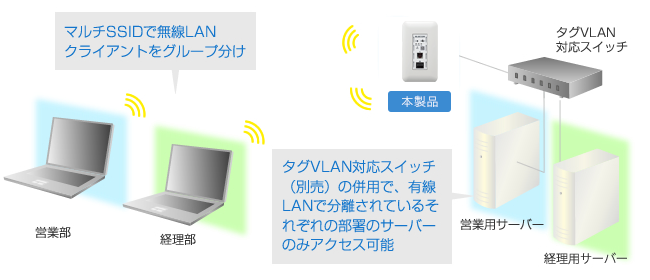

1台の無線アクセスポイントで複数のSSIDを管理する「マルチSSID」に対応。 様々なセキュリティポリシーを1台で実現するため、SSIDごとに認証および暗号方式を設定でき、最大5個のSSIDを設定可能です。
また、「IEEE802.1QタグVLAN」にも対応(※1)し、タグVLAN機能対応スイッチと組み合わせることにより、有線と無線の混在したネットワークでもシームレスなVLAN設計が可能です。
※1 ファームウェアバージョン Ver 2.0.06で対応。(2018/02/15)
対応ファームウェアはこちら
環境にやさしい低消費電力設計
電源スイッチ、LED点灯スイッチ搭載
消費電力効率の工夫により、従来モデルより約41%減の低消費電力設計。
※消費電力3.7W(従来モデルWAB-S300P:6.3Wとの比較)
電源スイッチ搭載
未使用時は電源をOFFにすることで消費電力を抑えることが可能。
LED点灯スイッチ搭載
製品本体の正面にLED点灯スイッチを搭載。就寝時等、LEDの灯りが気にならないよう、LEDをOFFにすることが可能。
登録端末以外からの無線接続を遮断

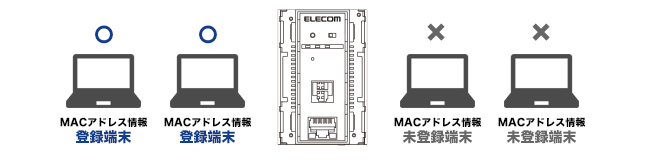

MACアドレスフィルター機能
MACアドレスフィルター機能を搭載(最大登録数:64個)
接続を許可しない端末(MACアドレス情報未登録)からの無線接続を防止します。
煩雑なケーブル配線を解消

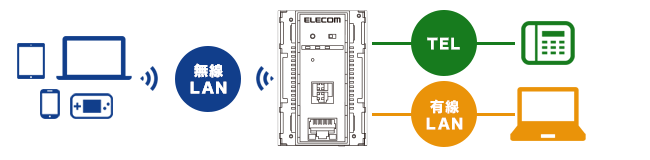

有線LANポート(RJ-45)、TELポート(RJ-11)搭載
本製品は、有線LANポート(RJ-45)とTELポート(RJ-11)を搭載。
景観に配慮した無線LAN利用環境だけでなく、室内の煩雑なケーブル配線を解消した端末の有線LAN接続や固定電話の利用環境を提供します。
法人用途で複数台を一括管理するツール(30日間無料)をご用意
管理ツールで複数のアクセスポイントをまとめて設定可能
多台数導入時の管理工数を削減できる管理ツール「WAB-MAT」(有償)に対応。
同じ設定内容を複数台に一括設定可能です。
また死活管理やログによりトラブル発生にすばやく対応できます。
- ・アクセスポイント最大3000台(動作理論値)を一括管理
- ・セグメント越えでの監視や設定が可能
- ・SYSログサーバーとなり管理を行うことが可能
※本管理ツールを使用するには、.Net Framework 4.5が必要となります。
※各アクセスポイントのファームウェアは最新のものをご使用下さい。
※本管理ツールは定期的にインターネット上のサーバーにライセンス認証を実行しますので、インターネットに接続された環境でお使いください。
※アクセスポイントモードのみ対応
- ・初期設定時のアクセスポイントの検索
- ・アクセスポイントの管理画面へアクセス
- ・初期導入時の負担を軽減
※アクセスポイントモードのみ対応
| WAB-MAT | WAB-MAT Lite | ||
|---|---|---|---|
| 機能 | 有償 (30日間無料) |
無償 | |
| 主な機能 | アクセスポイントの管理 | アクセスポイントの検索/管理画面アクセス | |
| ファームウェア更新 | ○ | － | |
| AP登録方法 | 自動検出されたAPリストより選択/手動追加 | 自動検出されたAPリストより選択 | |
| 一括管理機能 | ○ 最大3000台(動作理論値) (推奨1000台) |
－ | |
| 死活監視 | ○ | － | |
| 設定変更 | ○ | － | |
| SYSログ機能 | ○ | － | |
| メール通知 | ○ | － | |
| 利用用途 | 一括 管理による 管理者の負担を軽減 |
初期設定時のアクセスポイントの検索及び管理画面へのアクセスに対応し、初期導入時の負担を軽減 |
|
ユーザー登録で更に、2年延長保証安心の3年保証(センドバック保守)
保証期間は安心の3年保証(センドバック保守)。
更にご購入いただいてから3カ月以内にユーザー登録いただいたお客様限定で2年の延長保証(合計5年間)いたします。
※ユーザー登録による2年延長保証提供につきましては、エレコムサポート&サービス株式会社(ESSC)が行います。
長期的な機器使用を支える保守サービスにも対応
長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。
お客様のニーズに応じてお選びいただけます。
保守サービスについて、詳しくはこちら
デリバリー保守(オプションサービス)
障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器を弊社に送り返していただきます。
センドバック延長保守(オプションサービス)
標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。

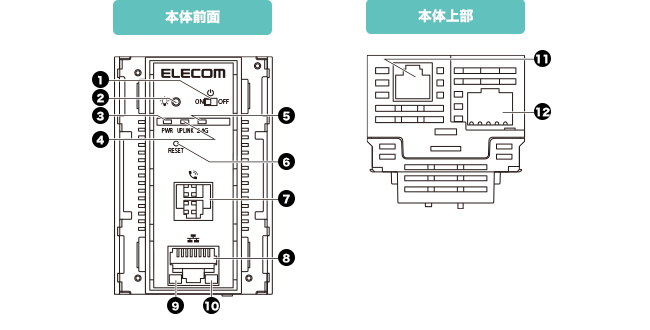

各部名称
- ① 電源スイッチ
- ② LED点灯スイッチ
- ③ PWRランプ (青色)
- ④ UP LINKポートランプ (青色)
- ⑤ 2.4G WLAN ランプ (青色)
- ⑥ RESETボタン
- ⑦ 電話ポート
- ⑧ LANポート
- ⑨ LANポートLINKランプ (緑色)
- ⑩ LANポートACTIVEランプ (黄色)
- ⑪ 電話ポート (本体上部) ※
- ⑫ UP LINKポート
※屋内電話配線を接続します。
製品仕様

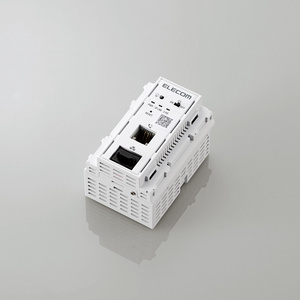

JIS規格マルチメディアコンセントに設置可能! 普及規格の2.4GHz 11n/g/bに対応し、最大300Mbpsの通信が可能な、法人向けマルチメディアコンセント対応PoE/11n無線AP。
| 無線LAN部 準拠規格(国際規格) | IEEE802.11n/g/b |
|---|---|
| 無線LAN部 準拠規格(国内規格) | ARIB STD-T66 |
| 無線LAN部 周波数範囲(中心周波数) | 2.4GHz：2,400～2,484MHz |
| 無線LAN部 チャンネル | 2.4GHz帯：1～13ch |
| 無線LAN部 変復調方式 | IEEE802.11n：MIMO-OFDM、IEEE802.11g：OFDM、IEEE802.11b：DS-SS |
| 無線LAN部通信タイプ | 2.4GHz |
| 無線LAN部 アンテナ | 内蔵アンテナ2本 |
| 無線LAN部 データ通信速度(規格値) | IEEE802.11n：最大300Mbps、IEEE802.11a/g：最大54Mbps、IEEE802.11b：最大11Mbps |
| 無線LAN部 空中線電力 | 10mW/MHz以下 |
| 無線LAN部 接続台数 | 最大25台以下 |
| 無線LAN部 認証方式 | オープンシステム認証、WPA2(パーソナル) |
| 無線LAN部 暗号化方式 | WPA / WPA2：AES、TKIP |
| 無線LAN部 MACアドレスフィルタリング | 64個 |
| 無線LAN部 その他セキュリティ機能 | SSID隠蔽、STAセパレーター |
| 無線LAN部 その他サポート機能 | 電波出力調整 |
| 有線LAN部 準拠規格 | IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TX、IEEE 802.3ab 1000BASE-T、IEEE 802.3at/IEEE802.3af Power over Ethernet |
| 有線LAN部 ポート | 10BASE-T/100BASE-TX/1000BASE-T（RJ-45型8極コネクター）×2（うち背面1ポートはPoE受電ポート）、オートネゴシエーション/Auto MDI/MDI-X対応 |
| 有線LAN部 WAN側設定 | DHCP/固定IP/PPPoE（ルーターモード時）（F/W： Ver.3.0.07以降、PPPoE対応はVer.4.0.10以降） |
| 有線LAN部 LAN側設定 | アクセスポイントモード時：DHCPから取得/固定IP、 ルーターモード時：DHCPサーバー/固定IP（F/W： Ver.3.0.07以降） |
| 搭載動作モード | アクセスポイントモード（初期値）/ルーターモード（F/W： Ver.3.0.07以降) |
| サポート機能 マルチSSID | 最大5個 |
| サポート機能 タグVLAN(IEE802.1Q) | 最大5個（F/W：Ver.2.0.06以降） |
| サポート機能 QoS | 帯域制御（F/W： Ver.4.0.10以降） |
| 管理機能 管理プロトコル | SNMP v1/v2c/v3 （F/W：Ver.2.0.06以降） |
| 管理機能 その他 | Web UI、ロギング、設定ファイルのバックアップと復元、ファームウェア更新、NTPクライアント、WAB-MAT対応（本体F/W：Ver.2.0.06以降 WAB-MAT：V3.4.0.1以降 アクセスポイントモード時のみ対応) |
| 対応クライアント(無線接続時) | Windows7/8/8.1/10（32bit/64bit）、MacOS X 10.7/10.8/10.9/10.10/10.11、Android4.0以降、iOS5.0以降 |
| 対応ブラウザ(WebUI設定時) | Internet Explorer11、Microsoft Edge, Chrome Ver.23.0以降、Firefox Ver.17以降、Safari Ver.5以降 |
| 規格 EMI規格 | VCCI クラスB |
| 規格 安全規格準拠 | IEC61000-4 |
| 規格 電波法に基づく技術基準 | TELEC |
| 規格 環境基準 | EU RoHS指令準拠（10物質） |
| LED PWR | 点灯（青）：電源投入中 |
| LED UP LINK | 点灯（青）：リンクアップ中 点滅（青）：通信中 |
| LED2.4GHz | 点灯（青）：無線 LAN が有効な状態 消灯：無線LAN が無効な状態 |
| LED LAN-LINK | 点灯（緑）：リンクアップ中 消灯：未接続な状態 |
| LED LAN-ACTIVE | 点滅（橙）：データ通信中 消灯：未接続な状態 |
| 対応給電方式 | PoE (IEEE802.3af ) |
| 対応電線ケーブル | --- |
| 対応PoE給電機器 | IEEE802.3at/af 対応給電機器 |
| 対応PoE給電ケーブル | LANケーブルCat5e以上 |
| 電源部 入力電圧・消費電力 | 定格入力電圧 IEEE802.3af 37V-57V / IEEE802.3at 42.5V-57V、消費電力：3.7W |
| 環境条件 動作時温度 | 0～40℃ |
| 環境条件 動作時湿度 | 10～90% (結露なきこと) |
| 環境条件 保管時温度 | -10～60℃ |
| 環境条件 保管時湿度 | 95%以下 (結露なきこと) |
| 外形寸法 | 幅45.5mm×奥行42.7mm×高さ68.5mm（JIS規格マルチメディアコンセント対応） |
| 質量 | 約81g（本体のみ） |
| パッケージ内容 | 製品本体1台、マニュアル1枚（クイックセットアップガイド）、LANポート保護キャップ1個、シリアルシール2枚、SSID情報シール1枚 |
| オプション | 管理ソフトウェア「WAB-MAT」（本体F/W：Ver.2.0.06以降 WAB-MAT：V3.4.0.1以降 アクセスポイントモード時のみ対応) |
| 保証期間 | 3年間 |
※この製品の最新の対応情報はこちらです。
※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。
