法人向けマルチメディアコンセント対応PoE/11ac無線AP

WAB-S733IW2-PD

JIS規格マルチメディアコンセントに設置可能! 最新規格の11acに対応し、5GHz・2.4GHz帯を同時に通信可能な、法人向けマルチメディアコンセント対応PoE/11ac無線AP。

    ラインアップ

    型番/JANCD 特長 標準価格 備考
    WAB-S733IW2-PD 4953103357204
    11ac 433+300Mbps コンセント型アクセスポイント ¥9,980(税抜)
    ¥10,778(税込)
    発売中

      製品の特長

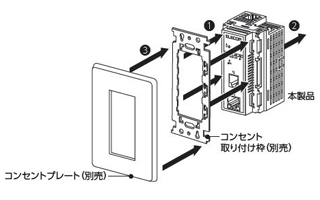

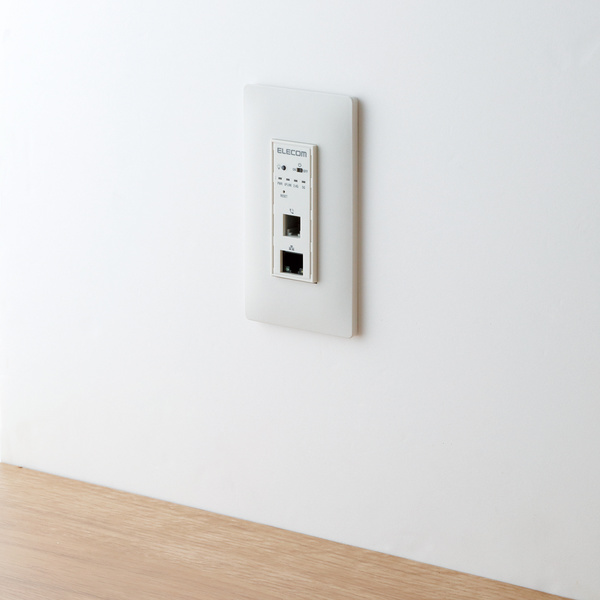

      室内景観に配慮 + 盗難や破壊防止にも貢献 JIS規格マルチメディアコンセント対応

      JIS規格のマルチメディアコンセントに対応。 既存のJIS規格対応情報コンセント活用による、壁面工事不要ならびに景観に配慮した無線環境の提供が可能です。

      市販のコンセント取り付け枠(別売)に対応していますが、コンセント取り付け枠によってはご利用いただけない場合もございます。

      当社確認済み取り付け枠の対応表はこちら

      ※当社確認済みの取り付け枠に対応したフェイスプレートの型番については各メーカーホームページなどをご確認ください。

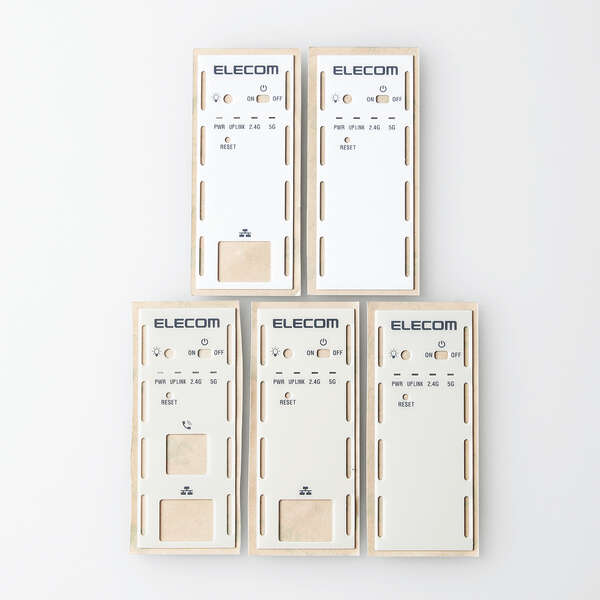

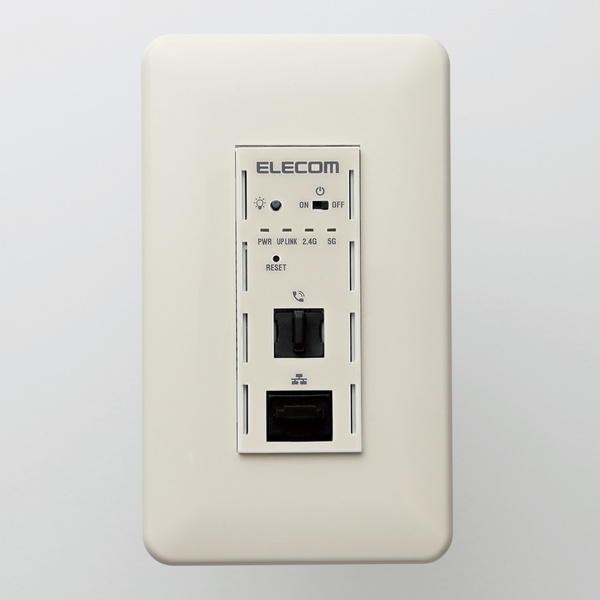

      選べるプレート 設置個所に合わせたプレートに張り替え可能

      設置個所に合わせて本体カラーとポートを変更できるプレート3種類を標準添付。 さまざまな利用シーンになじみ、インテリアの邪魔をしません。

      一般的に使用されているフェイスプレートのフルカラー/ワイド21/アドバンスの各シリーズに取り付けることが可能です。

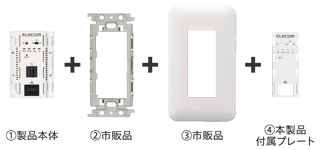

      TELポートを使用する場合

      Panasonic社製 ワイド21シリーズ

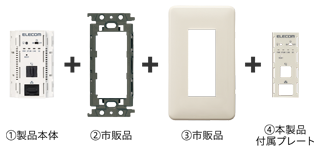

      Panasonic社製 フルカラーシリーズ

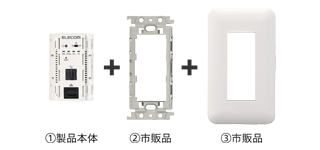

      TELポートを使用しない場合

      Panasonic社製 ワイド21シリーズ

      Panasonic社製 フルカラーシリーズ

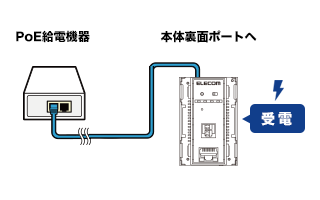

      LANケーブルを用いて電源供給 PoE受電で動作

      本製品は、LANケーブルを用いて電源供給を受ける「PoE受電」に対応のため、新たにに電源を確保するための配線工事や電源工事をする必要がありません。 導入にかかるコストと設置の労力を低減可能です。

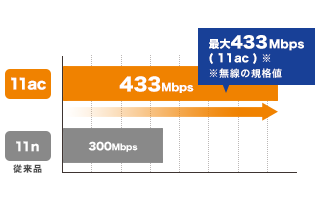

      5GHzと2.4GHzの同時通信で最大733MbpsのWi-Fi環境を実現! 最新11ac規格に対応

      最新無線規格IEEE802.11acに対応し、11ac対応スマートフォンやタブレットに対して最大433Mbps(5GHz・規格理論値)の高速通信環境を提供します。

      11ac対応無線LAN子機との接続で、干渉の少ない5GHzでの超高速スループットを実現、業務効率を大幅に向上できます。
      また、5GHzと2.4GHzの同時通信に対応し、5GHz対応の無線機器に加え、従来の2.4GHz対応の無線機器も同時に接続可能です(同時接続台数 最大50台/推奨25台)。 最新規格への移行と既存の無線LAN機器の活用を実現します。

      新世代規格「11ac」

      「11ac」は1Gbps※を超える無線通信を実現する新世代規格で、超高速Wi-Fi通信が可能となります。 さらに、転送できる情報量も大幅にアップ、複数台の機器が同時利用(従来規格11n/a/g/b搭載機器も)可能になります。

      ※速度は規格値となり、実際の速度は環境に依存します。

      長時間の運用でも安心 国内モデルで最も低消費電力を実現 (※)

      徹底した熱対策により、11ac対応のJIS規格マルチメディアコンセント対応アクセスポイントでは国内モデルで最も低消費電力を実現(※)。 かつ、長時間の運用でも安心して使用できる当社独自の法人品質基準により高い品質と信頼性を追求しています。

      (※2018/9月現在、当社調べ、消費電力は最大値)

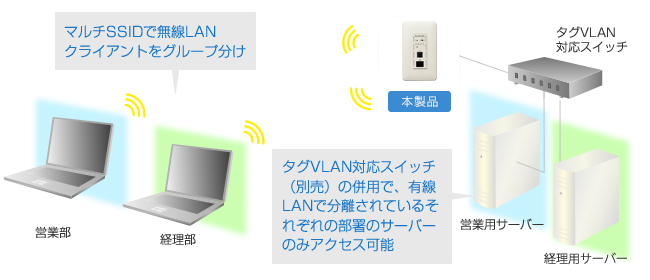

      セキュアな無線接続環境を提供 マルチSSID機能搭載

      1台の無線アクセスポイントで複数のSSIDを管理する「マルチSSID」に対応。 様々なセキュリティポリシーを1台で実現するため、SSIDごとに認証および暗号方式を設定でき、最大10個のSSID(2.4GHz:5個、5GHz:5個)を設定可能です。

      また、「IEEE802.1QタグVLAN」機能対応スイッチとの組み合わせで、よりセキュアなネットワークを構築可能になります。 また、「IEEE802.1QタグVLAN」にも対応し、タグVLAN機能対応スイッチと組み合わせることにより、有線と無線の混在したネットワークでもシームレスなVLAN設計が可能です。

      スイッチでかんたんON/OFF 電源、LEDスイッチ搭載

      消費電力効率の工夫により、前モデルより約41%低下させた低省電力設計です。
      ※ 消費電力5.1W、従来製品WAB-S1167P:8.7Wとの比較

      LED ON/OFFスイッチ

      本体のLEDが点灯状態の時に約1秒間しっかりと押すと、PWRランプを含むすべてのLEDが消灯します。また消灯状態で約1秒間しっかりと押すと、点灯状態に戻ります。

      寝室など灯りが気になる場所でもかんたんにLEDを消灯する事が可能です。

      電源スイッチ

      スライドさせることで、本体の電源をON/OFFできます。不在時や長期間使用しない場合はOFFにすることで消費電力を抑える事が可能です。

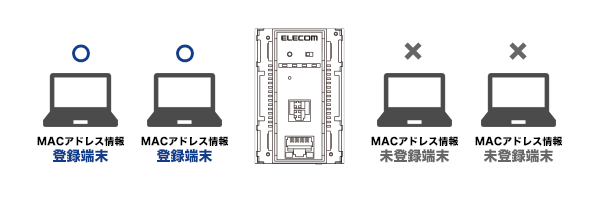

      登録端末以外からの無線接続を遮断 MACアドレスフィルター機能

      MACアドレスフィルター機能を搭載(最大登録数:128※2.4GHz:64個 5GHz:64個)
      接続を許可しない端末(MACアドレス情報未登録)からの無線接続を防止します。

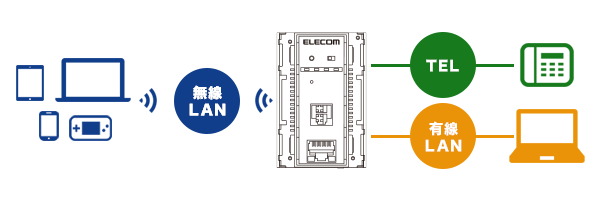

      煩雑なケーブル配線を解消 有線LANポート(RJ-45)、TELポート(RJ-11)搭載

      本製品は、有線LANポート(RJ-45)とTELポート(RJ-11)を搭載。
      景観に配慮した無線LAN利用環境だけでなく、室内の煩雑なケーブル配線を解消した端末の有線LAN接続や固定電話の利用環境を提供します。

      コネクタータイプでかんたん交換 PoE受電ポート、TELスルーポート搭載でかんたん交換

      PoE受電ポート

      既設のLANケーブルを接続するだけで配線工事が完了。

      TELスルーポート (電話ポート)

      既設のモジュラーケーブルを接続するだけ交換が可能なコネクタータイプを使用。

      法人用途で複数台を一括管理するツール(30日間無料)をご用意 管理ツールで複数のアクセスポイントをまとめて設定可能

      多台数導入時の管理工数を削減できる管理ツール「WAB-MAT」(有償)に対応。
      同じ設定内容を複数台に一括設定可能です。 また死活管理やログによりトラブル発生にすばやく対応できます。

      WAB-MAT WAB-MAT Lite
      機能 有償
      (30日間無料)
      無償
      主な機能 アクセスポイントの管理 アクセスポイントの検索/管理画面アクセス
      ファームウェア更新
        AP登録方法 自動検出されたAPリストより選択/手動追加 自動検出されたAPリストより選択
      一括管理機能
      最大2000台
      (推奨1000台)
      死活監視
      設定変更
      SYSログ機能
      メール通知
      利用用途
      一括 管理による
      管理者の負担を軽減
      初期設定時のアクセスポイントの検索及び管理画面へのアクセスに対応し、初期導入時の負担を軽減

      ユーザー登録で更に、2年延長保証安心の3年保証(センドバック保守)

      保証期間は安心の3年保証(センドバック保守)。
      更にご購入いただいてから3カ月以内にユーザー登録いただいたお客様限定で2年の延長保証(合計5年間)いたします。

      ※ユーザー登録による2年延長保証提供につきましては、エレコムサポート&サービス株式会社(ESSC)が行います。

      長期的な機器使用を支える保守サービスにも対応

      bnr_support_repair 長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。
      お客様のニーズに応じてお選びいただけます。

      保守サービスについて、詳しくはこちら

      デリバリー保守(オプションサービス)

      障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器を弊社に送り返していただきます。

      センドバック延長保守(オプションサービス)

      標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。

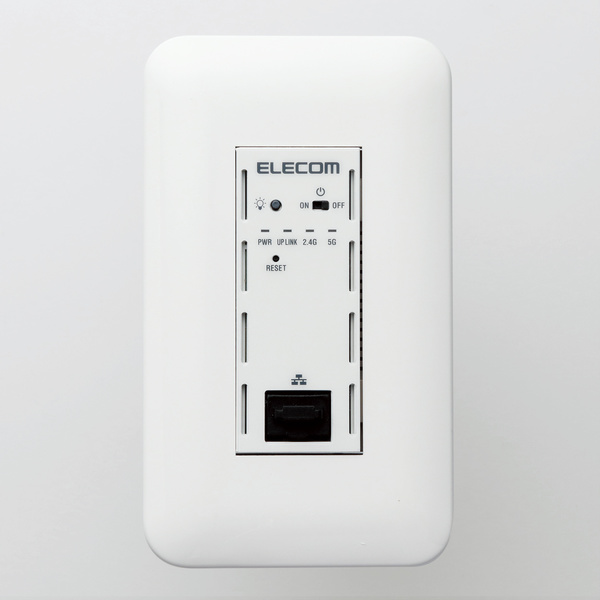

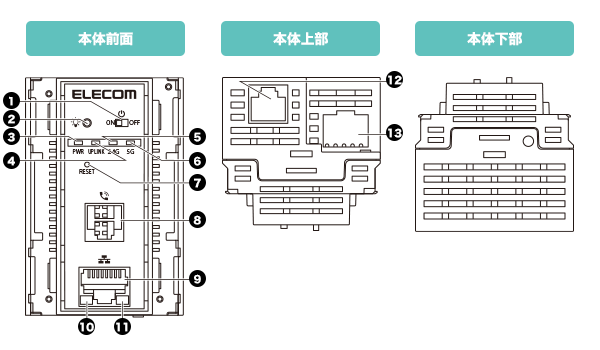

      各部名称

      各部名称

      • ① 電源スイッチ
      • ② LED点灯スイッチ
      • ③ PWRランプ (青色)
      • ④ UP LINKポートランプ (青色)
      • ⑤ 2.4G WLAN ランプ (青色)
      • ⑥ 5G WLAN ランプ (青色)
      • ⑦ RESETボタン
      • ⑧ 電話ポート
      • ⑨ LANポート
      • ⑩ LANポートLINKランプ (緑色)
      • ⑪ LANポートACTIVEランプ (黄色)
      • ⑫ 電話ポート (本体上部) ※
      • ⑬ UP LINKポート

      ※屋内電話配線を接続します。

      製品仕様

      法人向けマルチメディアコンセント対応PoE/11ac無線AP(WAB-S733IW2-PD)
      WAB-S733IW2-PD

      JIS規格マルチメディアコンセントに設置可能! 最新規格の11acに対応し、5GHz・2.4GHz帯を同時に通信可能な、法人向けマルチメディアコンセント対応PoE/11ac無線AP。

      無線LAN部 準拠規格(国際規格) IEEE802.11ac/n/a、IEEE802.11n/g/b
      無線LAN部 準拠規格(国内規格) ARIB STD-T66、ARIB STD-T71
      無線LAN部 周波数範囲(中心周波数) 2.4GHz:2,400~2,484MHz、5GHz:5,150~5,725MHz
      無線LAN部 チャンネル 2.4GHz帯:1~13ch、5GHz帯:36,40,44,48,52,56,60,64,100,104,108,112,116,120,124,128,132,136,140ch
      無線LAN部 変復調方式 IEEE802.11ac/n:MIMO-OFDM、IEEE802.11a/g:OFDM、IEEE802.11b:DS-SS
      無線LAN部通信タイプ 2.4GHz及び5GHz同時通信
      無線LAN部 アンテナ 内蔵アンテナ2本(2.4GHz専用×1、2.4GHz/5GHz共用×1)
      無線LAN部 データ通信速度(規格値) IEEE802.11ac:最大433Mbps、IEEE802.11n(2.4GHz):最大300Mbps、IEEE802.11n(5GHz)最大150Mbps、IEEE802.11a/g:最大54Mbps、IEEE802.11b:最大11Mbps
      無線LAN部 空中線電力 10mW/MHz以下
      無線LAN部 接続台数 最大50台(2.4GHz:25台、5GHz:25台)、推奨25台以下(2.4GHzと5GHzの合計台数)
      無線LAN部 認証方式 オープンシステム認証、WPA2(パーソナル)
      無線LAN部 暗号化方式 WPA / WPA2:AES、TKIP
      無線LAN部 MACアドレスフィルタリング 128個(2.4GHz:64個、5GHz:64個)
      無線LAN部 その他セキュリティー機能 SSID隠蔽、STAセパレーター
      無線LAN部 その他サポート機能 電波出力調整
      有線LAN部 準拠規格 IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TX、IEEE 802.3ab 1000BASE-T、IEEE 802.3at/IEEE802.3af Power over Ethernet
      有線LAN部 ポート 10BASE-T/100BASE-TX/1000BASE-T(RJ-45型8極コネクター)×2(うち背面1ポートはPoE受電ポート)、オートネゴシエーション/Auto MDI/MDI-X対応
      有線LAN部 WAN側設定 DHCP/固定IP/PPPoE(ルーターモード時)
      有線LAN部 LAN側設定 アクセスポイントモード時:DHCPから取得/固定IP、  ルーターモード時:DHCPサーバー/固定IP
      搭載動作モード アクセスポイントモード(初期値)/ルーターモード
      サポート機能 マルチSSID 最大10個(2.4GHz:5個、5GHz:5個)
      サポート機能 タグVLAN(IEE802.1Q) 最大10個(2.4GHz:5個、5GHz:5個)
      サポート機能 QoS 帯域制御
      管理機能 管理プロトコル SNMP v1/v2c/v3
      管理機能 その他 Web UI、ロギング、設定ファイルのバックアップと復元、ファームウェア更新、NTPクライアント、WAB-MAT対応(アクセスポイントモード時のみ対応)
      対応クライアント(無線接続時) Windows7/8/8.1/10(32bit/64bit)、MacOS X 10.7/10.8/10.9/10.10/10.11、Android4.0以降、iOS5.0以降
      対応ブラウザ(WebUI設定時) Internet Explorer11、Microsoft Edge, Chrome Ver.23.0以降、Firefox Ver.17以降、Safari Ver.5以降
      規格 EMI規格 VCCI クラスB
      規格 安全規格準拠 IEC61000-4
      規格 電波法に基づく技術基準 TELEC
      規格 環境基準 EU RoHS指令準拠(10物質)
      LED PWR 点灯(青):電源投入中
      LED UP LINK 点灯(青):リンクアップ中 点滅(青):通信中
      LED 2.4GHz 点灯(青):無線 LAN が有効な状態 消灯:無線LAN が無効な状態
      LED 5GHz 点灯(青):無線 LAN が有効な状態 消灯:無線LAN が無効な状態
      LED LAN-LINK 点灯(緑):リンクアップ中 消灯:未接続な状態
      LED LAN-ACTIVE 点滅(橙):データ通信中消灯:未接続な状態
      対応給電方式 PoE (IEEE802.3af )
      対応電線ケーブル ---
      対応PoE給電機器 IEEE802.3at/af 対応給電機器
      対応PoE給電ケーブル LANケーブルCat5e以上
      電源部 入力電圧・消費電力 定格入力電圧 IEEE802.3af 37V-57V / IEEE802.3at 42.5V-57V、消費電力:5.1W
      環境条件 動作時温度 0~40℃
      環境条件 動作時湿度 10~90% (結露なきこと)
      環境条件 保管時温度 -10~60℃
      環境条件 保管時湿度 95%以下 (結露なきこと)
      外形寸法 幅45.5mm×奥行42.7mm×高さ68.5mm(JIS規格マルチメディアコンセント対応)
      質量 約93g(本体のみ)

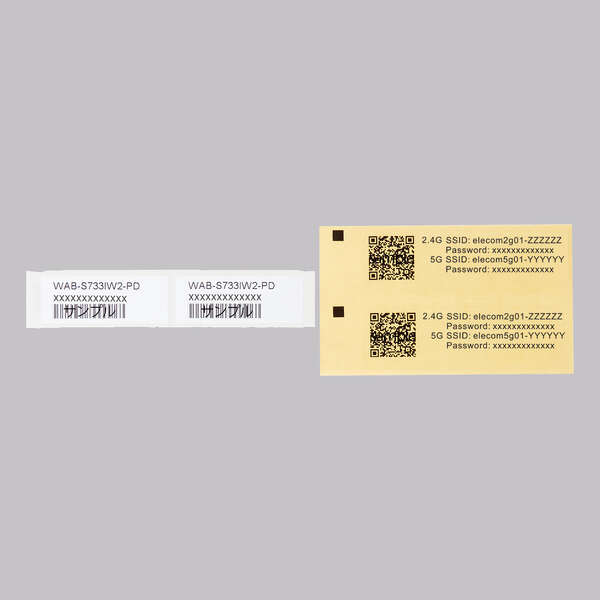

      パッケージ内容 製品本体 1台、クイックセットアップガイド 1枚、ポート保護キャップ 2種(LAN/TEL 各1個:本体取付済)、SSID情報シール 2枚、シリアルシール 2枚、化粧プレート フルカラー用 2枚  ワイド用 1枚
      オプション 管理ソフトウェア「WAB-MAT」(アクセスポイントモード時のみ対応)
      保証期間 3年

      ※この製品の最新の対応情報はこちらです。

      ※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。
