法人向けアクセスポイント WAB-BE187-M 設定事例集

VLAN設定

無線ネットワークを部署ごとに分ける

構成・条件・概要

対象モデル

WAB-BE187-M

目的

本製品1台で複数のWi-Fiネットワークを設定し、ネットワーク間のセキュリティーを保ちたい。

設定概要

WAB-BE187-Mを1台使用します。
無線LANの設定を行い、WAB-BE187-Mから2.4GHz帯の電波(SSID)を複数出力させます。
VLANを用いて異なるSSIDに接続されたクライアントの通信を制限し、ネットワークを分けます。

  • 本手順は「WAB-BE187-M」の設定手順として記載しております。(ファームウェアバージョンは 1.0.19)
  • 本製品は、IEEE 802.3bt 対応PoEインジェクター(当社対応製品型番:EIB-X01A-BT6) 、または別売りACアダプター「WAB-EX-ADP1」にて給電してください。

本手順で用いているSSID名やPresharedキー等は、入力例です。実際のネットワークでは運用を考慮した任意の値を設定してください。
特にセキュリティーに関連する文字列は、特定されにくい文字列をご利用ください。

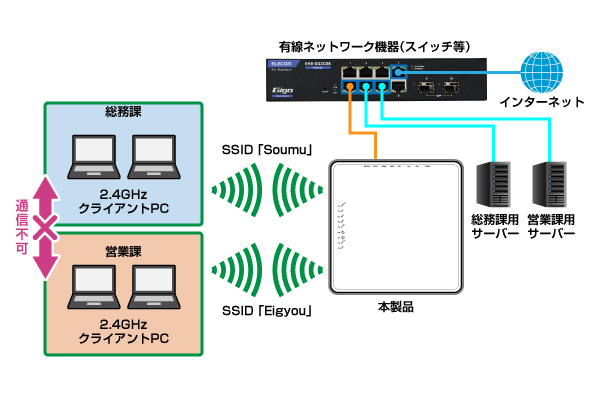

導入構成イメージ

設定の流れ

STEP1 - 設定画面へアクセスします。

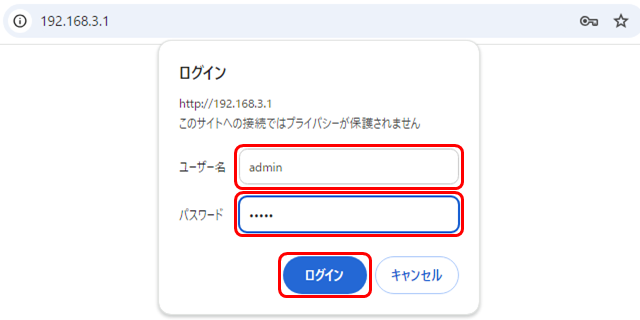

  1. 本製品の設定画面にログインします。
    工場出荷時は、ユーザー名、パスワード共に、admin となります。
    本製品への接続方法につきましては、「クイックセットアップガイド」ならびに、「ユーザーズマニュアル」を別途、参照ください。
  2. 設定画面が表示されます。

STEP2 - 無線を有効にします。

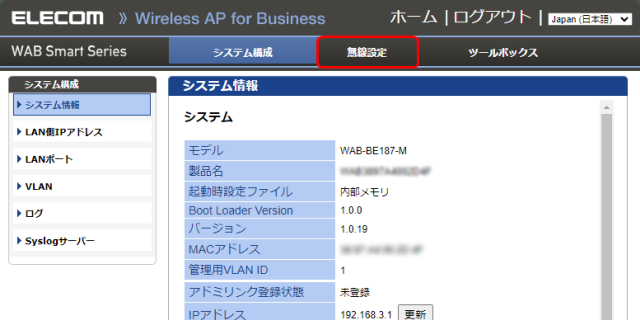

  1. 設定画面上部にある[無線設定]をクリックします。

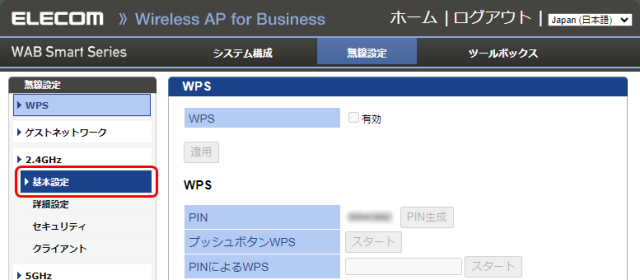

  2. 左側メニューにある無線モード2.4GHzの[基本設定]をクリックします。
    5GHz/6GHzの帯域を使用する場合は、それぞれの無線モードから設定を行ってください。

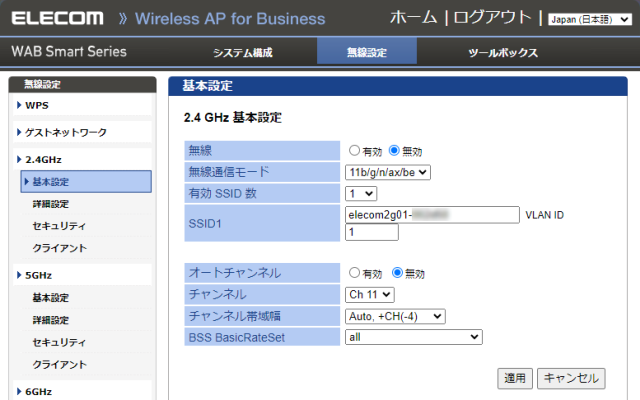

  3. 「2.4GHz 基本設定」画面が開きます。

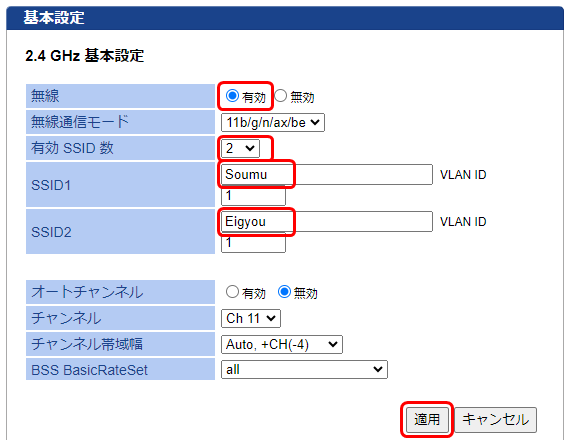

  4. [無線]の「有効」をクリックして選択し、[有効SSID数]を「2」に変更します。
     続いて[SSID 1]の文字列を「Soumu」に、表示された[SSID 2]の文字列を「Eigyou」に変更し[適用]ボタンをクリックします。

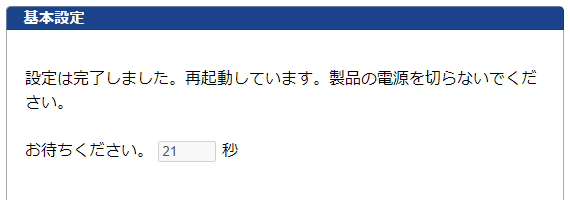

  5. カウントダウンが始まりますので、しばらくお待ちください。

STEP3 - 無線のセキュリティを設定します。

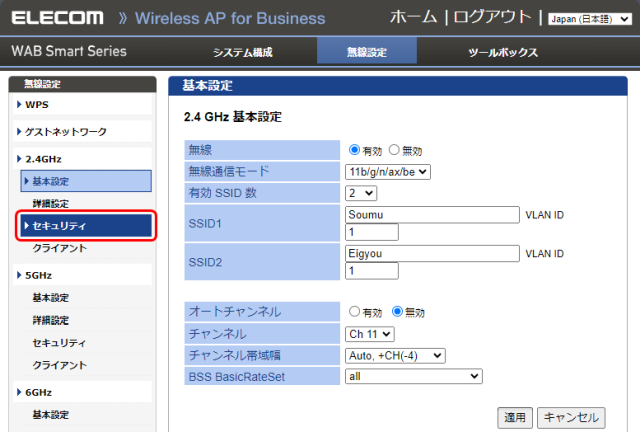

  1. 左側メニューにある無線モード2.4GHzの[セキュリティ]をクリックします。
    5GHz/6GHzの帯域を使用する場合は、それぞれの無線モードから設定を行ってください。
  2. SSID1 Soumuのセキュリティを設定します。
    [認証方式]から[WPA Personal]を選択し、[WPAタイプ]から[WPA2/WPA3 Personal]を選択します。
    [Pre-shared キー]に半角英数8 ~ 63 文字以内でキーを入力し、[適用]ボタンをクリックします。
    本例では「12345678」を入力しています。

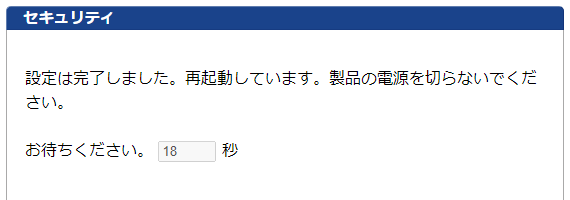

  3. カウントダウンが始まりますので、しばらくお待ちください。

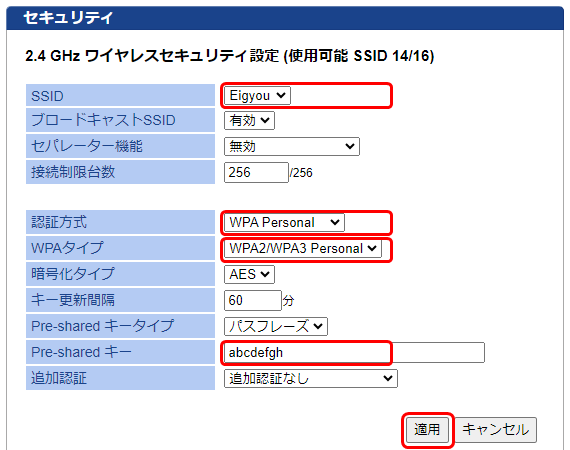

  4. SSID2 Eigyouのセキュリティを設定します。
    [SSID]から[Eigyou]を選択します。
    [認証方式]から[WPA Personal]を選択し、[WPAタイプ]から[WPA2/WPA3 Personal]を選択します。
    [Pre-shared キー]に半角英数8 ~ 63 文字以内でキーを入力し、[適用]ボタンをクリックします。
    本例では「abcdefgh」を入力しています。
  5. カウントダウンが始まりますので、しばらくお待ちください。

STEP4 - タグVLANを設定します。

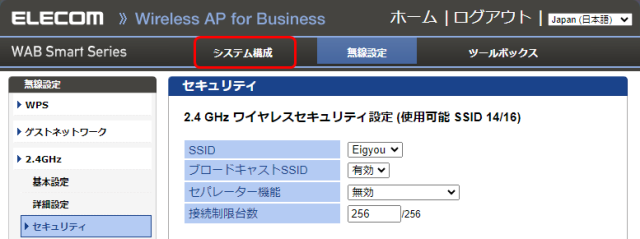

  1. 設定画面上部にある[システム構成]をクリックします。

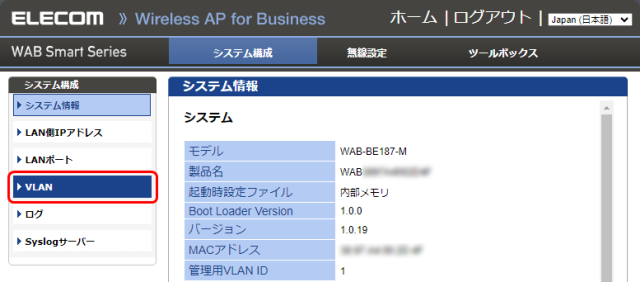

  2. [VLAN]をクリックします。

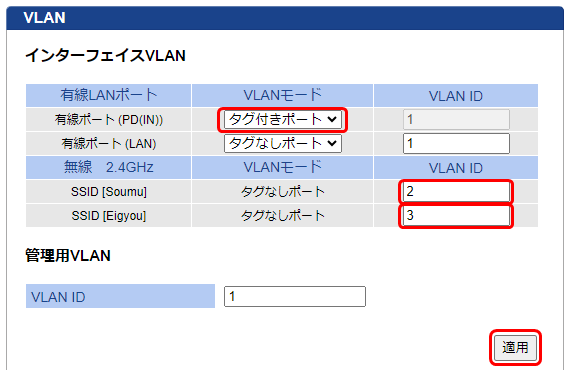

  3. ポート・SSIDのVLANを設定します。
    有線ポート(PD(IN))の[VLANモード]から[タグ付きポート]を選択します。
    無線 2.4GHzの SSID[Soumu]の[VLAN ID]を「2」に変更します。
    無線 2.4GHzの SSID[Eigyou]の[VLAN ID]を「3」に変更します。
    [適用]ボタンをクリックします。

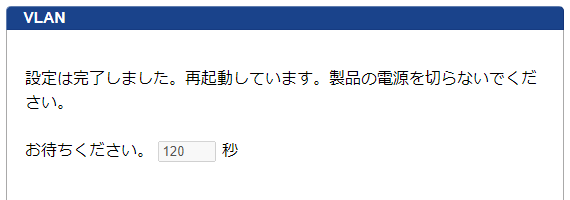

  4. カウントダウンが終了し画面が再表示されたら、設定は完了です。

スイッチ側もVLANの設定が必要となります。 本ページ を参考にしてください。
本手順で設定したスイッチのポート8(タグVLANポート)にAPを接続します。

参考設定ファイル

設定ファイル

「WAB-BE187-M」の参考設定ファイルをこちらからダウンロード可能です。
本設定はサンプルとなりますので導入時はお客様ネットワーク環境に合わせて適宜変更下さい。

「WAB-BE187-M」設定ファイル のダウンロード

アクセスポイントの設定は、ネットワーク環境により異なります。

設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
適用前に、かならず、現在の設定を保存してください。

この設定ファイルを適用すると、アクセスポイントのIPアドレス、ユーザー設定が以下に変更されます。

IPアドレス:DHCPクライアント(DHCPでのIPアドレス取得ができない場合、192.168.3.1)
ログインユーザー名:admin
ログインパスワード:admin

このポートに設定用PCを接続してこの設定ファイルを適用した場合は、PD(IN)ポートが「タグ付きポート」設定になるため、設定画面にアクセスできなくなります。
設定用PCをLANポートまたはVLAN設定された上位スイッチ側に接続し直してください。
