法人向けアクセスポイント WAB-BE187-M 設定事例集

MLOでの無線LAN設定

複数の帯域で同時接続可能な無線LANを使用する

構成・条件・概要

対象モデル

WAB-BE187-M

目的

複数の帯域で同時接続可能な無線LANを使用する。

設定概要

無線LANの設定を行い、WAB-BE187-Mから2.4/5/6GHz帯の電波を出力させます。
VLANを用いて異なるSSIDに接続されたクライアントの通信を制限し、ネットワークを分けます。

  • 本手順は「WAB-BE187-M」の設定手順として記載しております。(ファームウェアバージョンは 1.0.19)
  • 本製品は、IEEE 802.3bt 対応PoEインジェクター(当社対応製品型番:EIB-X01A-BT6) 、または別売りACアダプター「WAB-EX-ADP1」にて給電してください。

本手順で用いているSSID名やPresharedキー等は、入力例です。実際のネットワークでは運用を考慮した任意の値を設定してください。
特にセキュリティーに関連する文字列は、特定されにくい文字列をご利用ください。

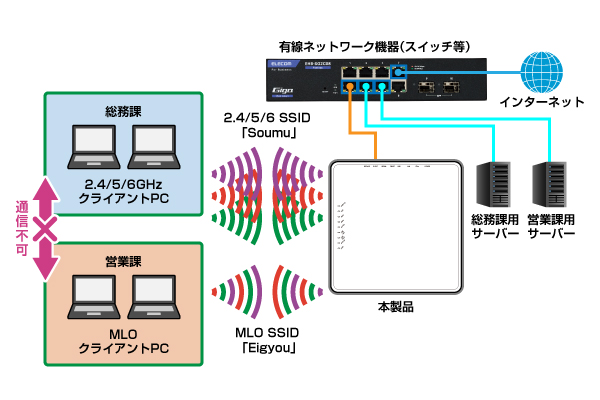

導入構成イメージ

設定の流れ

STEP1 - 設定画面へアクセスします。

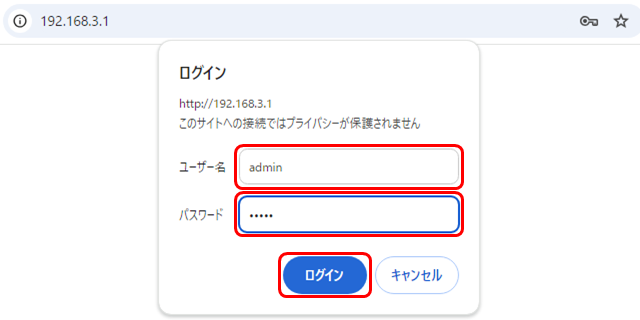

  1. 親機として設定する本製品の設定画面にログインします。
    工場出荷時は、ユーザー名、パスワード共に、admin となります。
    本製品への接続方法につきましては、「クイックセットアップガイド」ならびに、「ユーザーズマニュアル」を別途、参照ください。
  2. 設定画面が表示されます。

STEP2 - 2.4GHzの無線を有効にします。

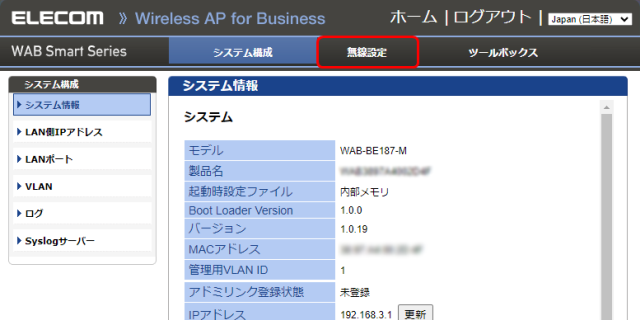

  1. 設定画面上部にある[無線設定]をクリックします。

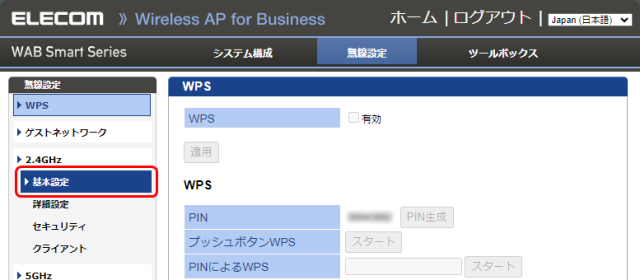

  2. 左側メニューにある無線モード2.4GHzの[基本設定]をクリックします。

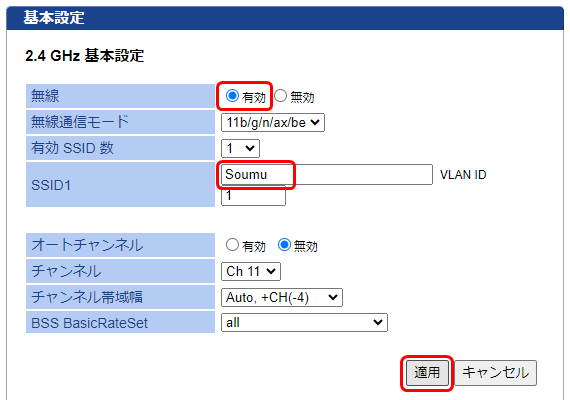

  3. [無線]の「有効」をクリックして選択し、続いて[SSID]の文字列を「Soumu」に変更して、[適用]ボタンをクリックします。

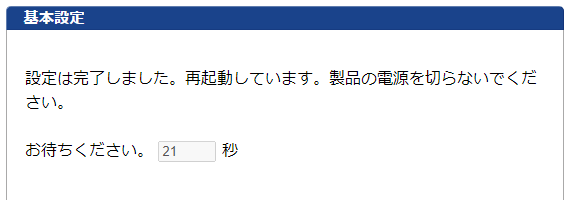

  4. [カウントダウンが始まりますので、しばらくお待ちください。

STEP3 - 2.4GHzの無線のセキュリティを設定します。

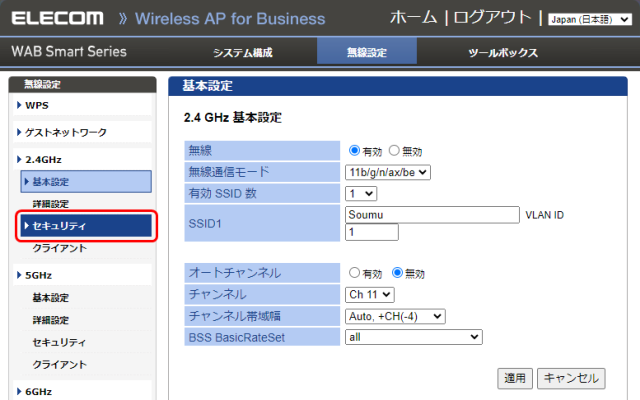

  1. 左側メニューにある無線モード2.4GHzの[セキュリティ]をクリックします

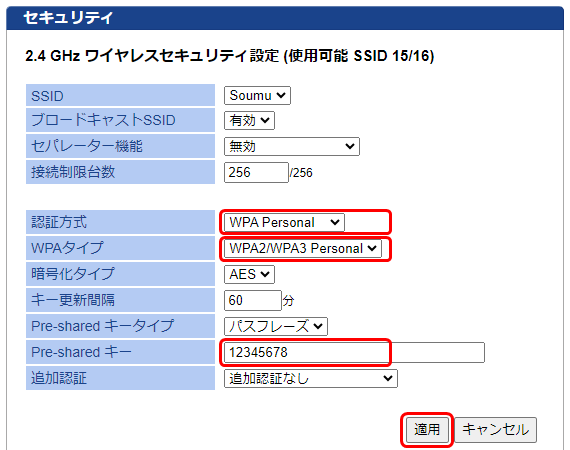

  2. SSID1 Soumuのセキュリティを設定します。
    [認証方式]から[WPA Personal]を選択し、[WPAタイプ]から[WPA2/WPA3 Personal]を選択します。
    [Pre-shared キー]に半角英数8 ~ 63 文字以内でキーを入力し、[適用]ボタンをクリックします。
    本例では「12345678」を入力しています。

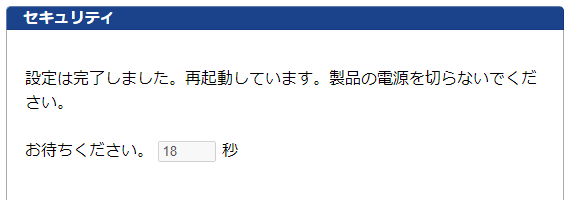

  3. カウントダウンが始まりますので、しばらくお待ちください。

STEP4 - 5GHz/6GHzの無線設定を行います。

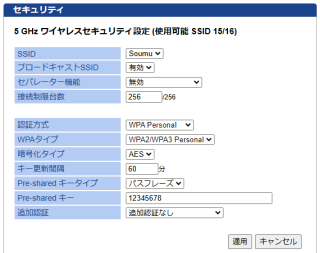

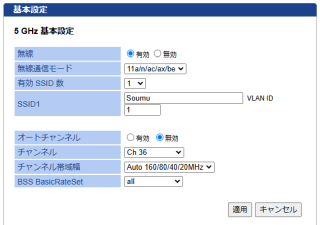

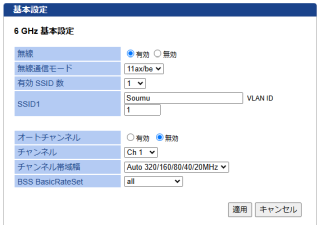

  1. 2.4GHzと同様に、5GHzと6GHzについても、無線の有効化、SSID名の変更、セキュリティの設定を実施します。

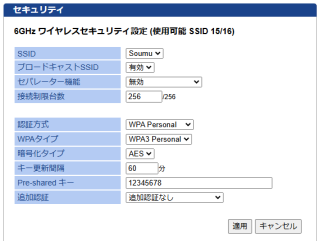

    6GHzのセキュリティは、[WPAタイプ]を[WPA3 Personal]で設定します。

STEP5 - MLOを有効にします。

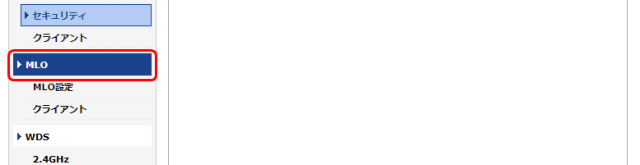

  1. 左側メニューにある[MLO]をクリックします。

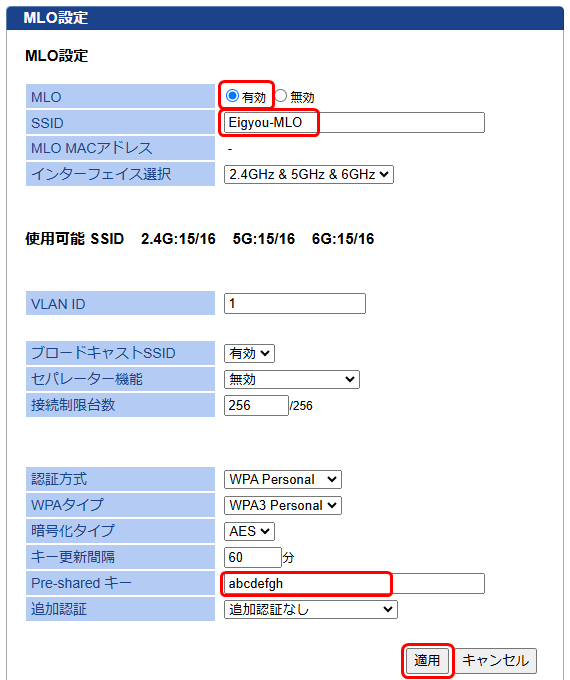

  2. [MLO]の「有効」をクリックして選択し、続いて[SSID]の文字列を「Eigyou-MLO」に変更します。
    その後[Pre-shared キー]に文字列として「abcdefgh」を入力し、[適用]ボタンをクリックします。
    MLOで使用する帯域は、事前に各無線帯域の基本設定で「有効」になっている必要があります。
  3. カウントダウンが始まりますので、しばらくお待ちください。

STEP6 - タグVLANを設定します。

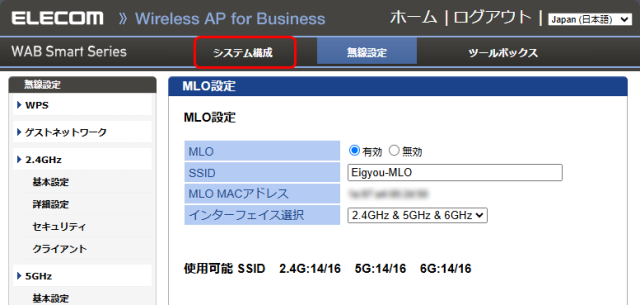

  1. 設定画面上部にある[システム構成]をクリックします。

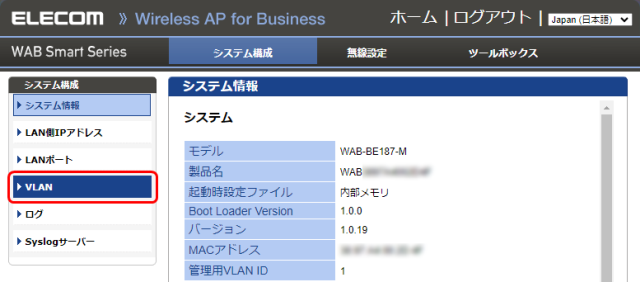

  2. [VLAN]をクリックします。

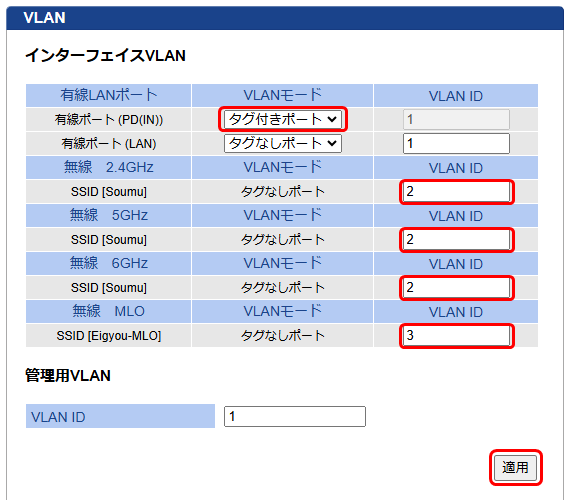

  3. ポート・SSIDのVLANを設定します。
    有線ポート(PD(IN))の[VLANモード]から[タグ付きポート]を選択します。
    [無線 2.4GHz、5GHz、6GHz]の SSID[Soumu]の[VLAN ID]を「2」に変更します。
    [無線 MLO]の SSID[Eigyou-MLO]の[VLAN ID]を「3」に変更します。
    [適用]ボタンをクリックします。

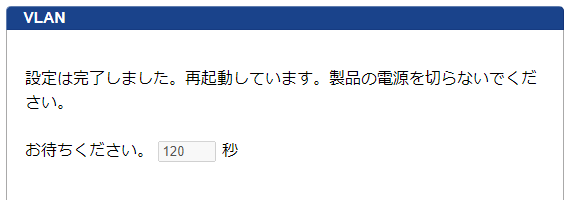

カウントダウンが終了し画面が再表示されたら、設定は完了です。

  • スイッチ側もVLANの設定が必要となります。 本ページ を参考にしてください。
    本手順で設定したスイッチのポート8(タグVLANポート)にAPを接続します。

参考設定ファイル

設定ファイル

「WAB-BE187-M」の参考設定ファイルをこちらからダウンロード可能です。
本設定はサンプルとなりますので導入時はお客様ネットワーク環境に合わせて適宜変更下さい。

「WAB-BE187-M」設定ファイル のダウンロード

アクセスポイントの設定は、ネットワーク環境により異なります。

設定例ファイル読み込むと現在の設定が変更され、通信や設定ができなくなる場合がございます。
適用前に、かならず、現在の設定を保存してください。

この設定ファイルを適用すると、アクセスポイントのIPアドレス、ユーザー設定が以下に変更されます。

IPアドレス:DHCPクライアント(DHCPでのIPアドレス取得ができない場合、192.168.3.1)
ログインユーザー名:admin
ログインパスワード:admin

このポートに設定用PCを接続してこの設定ファイルを適用した場合は、PD(IN)ポートが「タグ付きポート」設定になるため、設定画面にアクセスできなくなります。
設定用PCをLANポートまたはVLAN設定された上位スイッチ側に接続し直してください。
