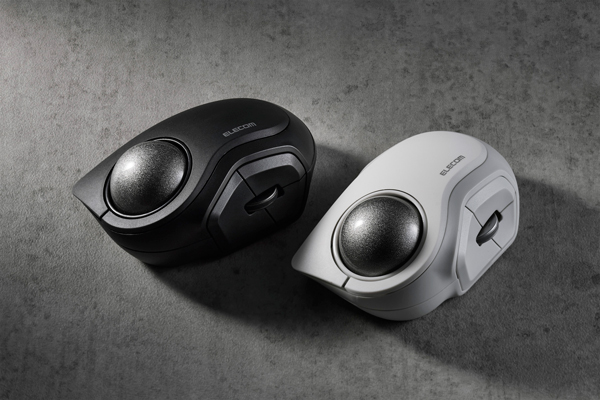

轨迹球鼠标
M-MT2MRS系列
用户手册

合规型号:MMT2MRS, E02C

注意事项

本手册描述了安全使用本产品时应采取的重要注意事项。
请严格遵守这些注意事项,以避免人身伤害、损坏、火灾或其他问题。

符号所代表的意义

警告

如果不遵守这些注意事项,可能会导致火灾、触电或其他原因造成严重的人身伤害或死亡。

注意事项

如果不遵守这些注意事项,可能会导致触电或其他原因造成的人身伤害,也可能损坏其他设备。

禁止事项

强制事项

需注意事项

备注及参考信息

警告

如果有异物(水、金属片)进入本产品,请立即停止使用,并取出电池。
在此情况下,继续使用本产品可能会引起火灾或触电。

如果出现过热、冒烟或异味等异常情况,请立即停止使用本产品,并断开与设备的连接。此外,在确认没有产生热量后,请小心地将电池从该产品中取出,以避免烫伤。然后,请联系您的经销商。
在此情况下,继续使用本产品可能会引起火灾或触电。

请勿跌落或撞击本产品。
如果本产品出现损坏,请立即停止使用。请关闭电源并拆出电池。然后,请联系您的经销商。

本产品受损后如果继续使用可能会导致火灾或触电。

请勿尝试拆卸、修改或维修本产品或接收器。
这些操作可能会导致火灾、触电或产品损坏。
此类故障不在保修范围内。

请勿将本产品放入火中。
产品破损可能会导致火灾或受伤。

不要用湿手插拔接收器。
这可能会引起火灾或触电。

存在儿童误食接收器的危险,因此,请存放于儿童无法触及的地方。

注意事项

请勿将本产品放在以下环境:

  • 暴露在阳光下的车内或暴露在直射阳光下的地方。
  • 会变热的地方,例如热源周围。
  • 潮湿的地方,或可能发生冷凝的地方。
  • 不平坦或发生振动之处。
  • 产生磁场的地方,例如磁铁附近。
  • 灰尘多的地方。

本产品没有防水结构。本产品的使用或储存不可暴露在水等液体之下。
任何液体,如雨水、水雾、果汁、咖啡、蒸汽和汗水,都会导致本产品无法正常使用。

  • 这款轨迹球鼠标仅适用于电脑、智能手机、平板电脑和游戏机。
  • 请勿将本产品与任何在本产品发生故障时可能受到严重影响的设备一起使用。
  • 废弃本产品和电池时,请根据当地的法律法规进行废物处理。

电池

注意事项

请使用7号碱性电池、7号锰电池或7号镍金属氢化物电池中的任何一种。

当长期不使用本产品时,请移除电池。
否则可能导致漏液或故障。

保养方法

当本产品变脏时,请用干燥而柔软的布擦拭。

如果使用信那水、汽油、酒精等挥发性液体,可能引起变质、变色。

请注意以下消毒事项。

将清洁布(例如,超细纤维布)轻轻浸泡在消毒剂溶液中。确保清洁布不再滴水,然后轻轻擦拭本产品。
擦拭后,彻底擦干并擦去残留的液体。

*请勿直接向本产品喷洒任何液体。否则可能会导致电气故障。

重要事项

请勿直接向本产品喷洒任何液体。
否则可能会导致电气故障。

请勿使用有机溶剂或将本产品暴露在紫外线下。
否则可能会破坏本产品的外观,例如外壳部件或涂层变质。

我们建议使用一次性手套。

使用任何含酒精的产品时,请查看相关的注意事项,以及其是否适用于本产品。

请关闭所有已连接的设备。

*处于睡眠或休眠模式时,请关闭已连接的设备。

*请从插座上拔下交流适配器和电源线。

  • 请注意,如果本产品在消毒过程中损坏或运行异常,客户应承担全部维修费用。
  • 我们建议您在使用公共电脑和外围设备之前和之后消毒双手,以防止通过设备感染疾病。

有关无线设备的注意事项

本产品是使用整个2.4 GHz频段的无线设备,能够避开移动实体识别设备的频段范围。本产品采用高斯频法作为无线电波法, 干扰距离为10 m。这个2.4 GHz频段还在医疗设备、蓝牙以及IEEE 802.11b/11g/11n标准的无线局域网设备中使用。

  • 使用本产品前,请确认附近有无“其他无线电台”*在运行。
  • 万一本产品与“其他无线电台”*之间发生电波干扰,请更改使用地点,或者停止本产品的使用。

*“其他无线电台”除了指与本产品一样使用2.4 GHz频段的工业、科学、医疗设备外,还指在其他同类无线电台、工厂的生产线等上使用的、需要执照的移动体识别用内部无线电台、不需要执照的特定小功率无线电台、业余无线电台。

警告

  • 请勿与任何在本产品发生故障时可能受到严重影响的设备一起使用。本产品偶尔会受来自外部的同频率无线电波、手机无线电波的影响而发生误动作、动作减慢或不动作的情况。
  • 不要在禁止使用无线电波的地方使用本产品,例如医院。本产品的无线电波可能会影响电子设备和医疗设备(例如起搏器)。
  • 由于可能妨碍飞机的安全导航,根据《民用航空法》,禁止在飞机上使用无线轨迹球鼠标。在登机前请关闭无线轨迹球鼠标的电源,在登机后也请勿使用。

*请注意,即使因本产品的故障等而发生事故、社会性损害等,本公司也概不负责。

如何使用

包装内的物品

包装内含有以下物品。在使用本产品之前,请检查包装以确保内含所有物品。虽然我们已尽一切努力确保正确的包装,但如果发现缺少任何物品或有物品损坏,请联系您购买产品的零售商。

  • 轨迹球鼠标主体 x1
  • 接收器 x1个
  • 用于测试功能的7号碱性干电池 x1个
  • 轨迹球鼠标主体上已经安装了电池和接收器。使用前请移除电池绝缘拉片。另外,如有必要请取出接收器。

  • 随附一个专用的半硬壳收纳盒

各部件的名称和功能

轨迹球鼠标

左键

在电脑上进行左键单击操作。

右键

在电脑上进行右键单击操作。

滚轮

前后转动或像按钮一样点击来操作电脑。

“返回”键

在网页浏览器上执行“返回”操作。

“前进”键

在网页浏览器上执行“前进”操作。

您需要从我们的网站上下载并安装“ELECOM Mouse Assistant 6”才可以在Mac上使用“返回”和“前进”键。请参考“安装ELECOM Mouse Assistant 6”。

LED灯

  • 开启电源后,滚轮周围的指示灯会亮起如下颜色,持续5秒。
    蓝牙连接:蓝色
    2.4 GHz无线连接:白色
  • 使用连接选择按钮更改连接目标时,滚轮周围区域会亮起如下颜色,持续5秒。
    蓝牙连接:蓝色
    2.4 GHz无线连接:白色
  • 当处于蓝牙配对待机模式时,滚轮周围的指示灯会快速闪烁蓝色。配对成功后,滚轮周围的指示灯会亮起蓝色,持续3秒。
  • 在使用过程中如果电量过低,滚轮周围的指示灯会以1秒间隔闪烁白色,共10次。

轨迹球(直径:34 mm)

使用指尖旋转以移动光标。

轨迹球窝槽

支持轨迹球。

光学传感器(位于轨迹球下方)

在滚动轨迹球时,该传感器会检测轨迹球的动作。

轨迹球取出孔

要清洁内部的轨迹球窝槽和光学传感器,请从此处取出轨迹球。

*更多详细信息,请参阅“如何清洁轨迹球鼠标”

配对键

将本产品与电脑的蓝牙模块、蓝牙适配器或接收器配对。

电源开关

打开和关闭轨迹球鼠标电源。

连接选择开关

按下此按钮在蓝牙和2.4 GHz无线连接之间切换。

*在购买时,默认设置为蓝牙连接。

电池盖

取下电池盖然后装入电池。

接收器存放仓

在通过有线方式连接鼠标时,可以将接收器放在这里。

电池存放区

存放电池。

电池绝缘拉片

使用前请移除该拉片。

接收器

USB-A插头

连接至电脑的USB-A端口。

连接和设置轨迹球鼠标

WINDOWS®系统

使用蓝牙连接

1.取出电池绝缘拉片

1)拆下电池盖。

2)取出电池绝缘拉片。

3)按照原样将电池盖装好。

更换电池...

1)拆下电池盖。

2)取出旧电池。

3)按照电池存放区上的指示装入新电池。

确保电池的正(+)负(-)极方向正确。

4)按照原样将电池盖装好。

2.接通电源

1)将本产品下方的电源开关滑动到开的位置。

滚轮周围的指示灯将亮起蓝色,持续5秒。

*当电池电量过低时,LED指示灯每秒闪烁白色十次。

・当首次打开电源时

本产品进入配对模式,滚轮周围的指示灯快速闪烁蓝色。现在可以与电脑配对。

如果出现以下界面,请参照“▪使用迅速配对”部分的第3步。

如果未出现上述界面,请参照“▪从设置界面进行配对”部分的第3步。

轨迹球鼠标省电模式

打开电源后,如果轨迹球鼠标在一段时间内没有使用,它将自动切换到省电模式。
移动轨迹球鼠标可以从省电模式恢复至正常使用模式。

*从省电模式恢复后的两到三秒内,轨迹球鼠标的操作可能不稳定。

3.与电脑配对

  • 配对包括为蓝牙设备(在本例中为本产品和您的设备)之间进行相互注册,以及授权它们之间的连接。
  • 本节介绍Windows系统下的标准蓝牙功能。根据您的设备或蓝牙适配器,可能会启用独特的蓝牙功能。请阅读每项功能的相关手册。
  • 请使用您当前设备上的鼠标或触控板进行配对操作。
  • 以下说明适用于Windows 11(24H2)系统。

使用迅速配对

本产品支持迅速配对。如果您使用的是支持迅速配对功能的电脑或蓝牙接收器,将轨迹球鼠标设置为配对模式后可以快速与电脑完成配对。

1)按下连接选择按钮,直到滚轮周围的指示灯变成蓝色,以选择蓝牙连接。

滚轮周围的指示灯将亮起蓝色,持续5秒。

2)按住本产品底部的配对键3秒,然后松开。

本产品进入配对模式,滚轮周围的指示灯快速闪烁蓝色。

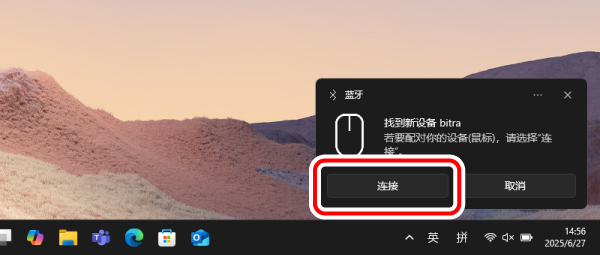

3)当右下角出现以下界面时,点击“连接”。

如果未出现上述界面,请检查是否开启迅速配对通知。详细信息请参阅“开启迅速配对通知”。

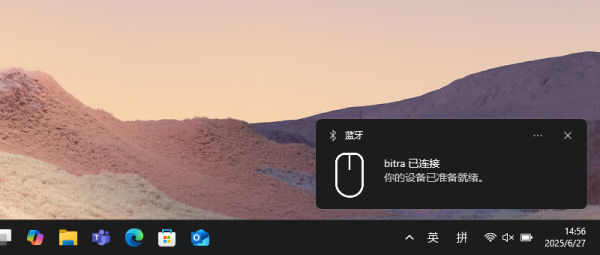

4)当显示“bitra已连接”,则表明配对完成。

滚轮周围的指示灯亮起蓝色并持续3秒后,将会关闭。

现在可以使用轨迹球鼠标了。

● 开启迅速配对通知

如果进入配对模式后仍无法使用迅速配对,请按照以下步骤开启迅速配对通知。

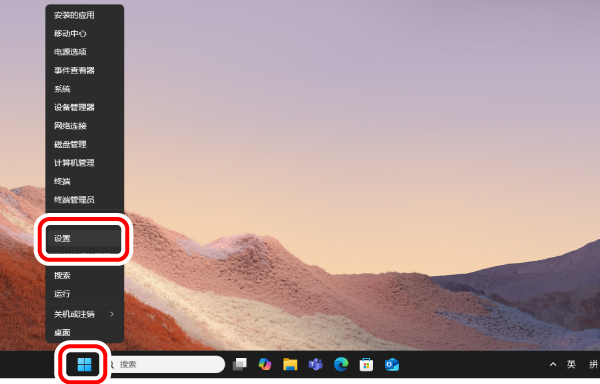

1)右键点击屏幕下端的“开始”,然后选择“设置”。

将会出现“设置”页面。

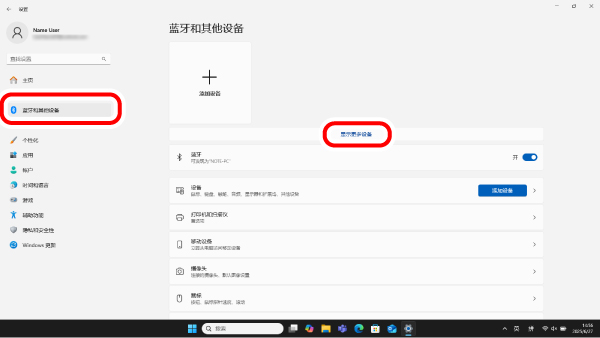

2)点击“蓝牙和其他设备”,然后点击“显示更多设备”。

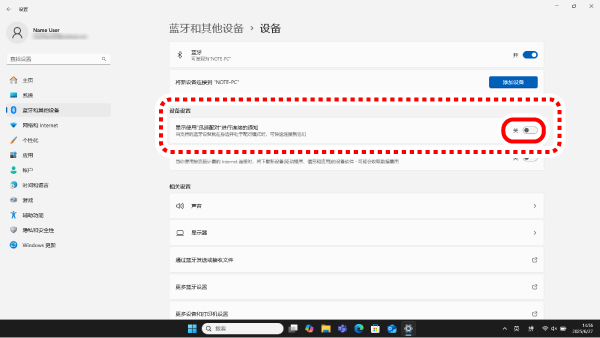

3)点击“显示使用“迅速配对“进行连接的通知”,将其开启。

现在即可使用迅速配对。

如果未出现“显示使用迅速配对连接的通知”选项,则表明您的电脑或蓝牙接收器不支持迅速配对功能。在这种情况下,请从设置界面与设备配对。详细信息请参阅“▪从设置界面进行配对”。

从设置界面进行配对

1)按下连接选择按钮,直到滚轮周围的指示灯变成蓝色,以选择蓝牙连接。

滚轮周围的指示灯将亮起蓝色,持续5秒。

2)按住本产品底部的配对键3秒,然后松开。

本产品进入配对模式,滚轮周围的指示灯快速闪烁蓝色。

3)右键点击屏幕下端的“开始”,然后选择“设置”。

将会出现“设置”页面。

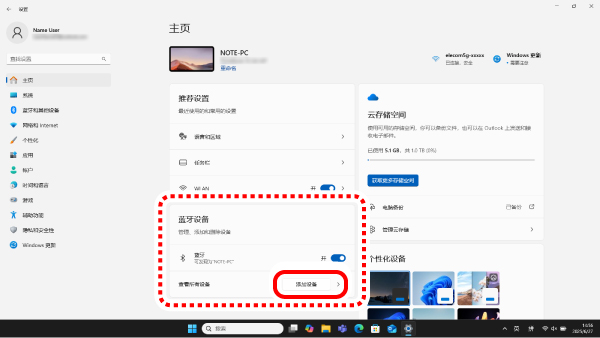

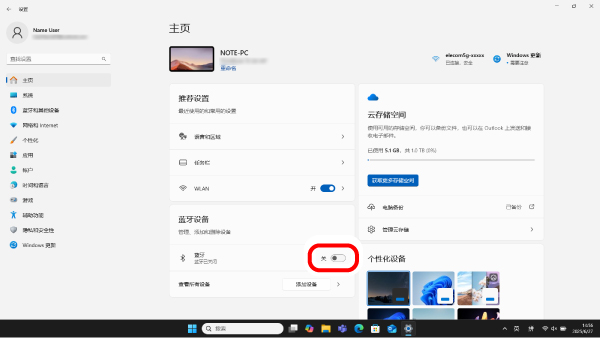

4)在“主页”下,选择“蓝牙设备”下的“添加设备”。

出现“添加设备”页面。

如果“蓝牙”处于关闭状态,请将其打开。

5)点击“蓝牙”。

6)重选“添加设备”页面。

7)单击“bitra”。

开始配对。

8)当信息变为“你的设备已准备就绪!”时,选择“已完成”。

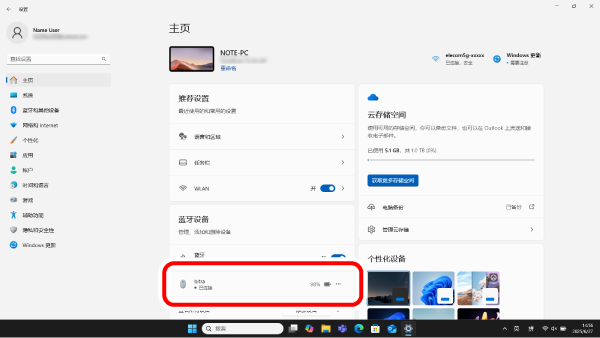

9)在本产品添加到“蓝牙设备”后,且状态显示“已连接”,则表明配对完成。

滚轮周围的指示灯亮起蓝色并持续3秒后,将会关闭。

现在可以使用轨迹球鼠标了。

使用无线连接

1.取出电池绝缘拉片

1)拆下电池盖。

2)取出电池绝缘拉片。

3) 取出接收器。

4)按照原样将电池盖装好。

更换电池...

1)拆下电池盖。

2)取出旧电池。

3)按照电池存放区上的指示装入新电池。

确保电池的正(+)负(-)极方向正确。

4)按照原样将电池盖装好。

2.接通电源

1)将本产品下方的电源开关滑动到开的位置。

滚轮周围的指示灯将亮起白色,持续5秒。

*当电池电量过低时,LED指示灯每秒闪烁白色十次。

轨迹球鼠标省电模式

打开电源后,如果轨迹球鼠标在一段时间内没有使用,它将自动切换到省电模式。
移动轨迹球鼠标可以从省电模式恢复至正常使用模式。

*从省电模式恢复后的两到三秒内,轨迹球鼠标的操作可能不稳定。

3.连接至电脑

1)启动电脑。

请等待直到电脑已经启动并可以操作。

2)将接收器插入电脑的USB-A端口。

您可以使用任一USB-A端口。

  • 确保连接器与端口的方向一致。
  • 如果在插入时感觉到较大阻力,检查连接器的形状和方向。强行插入连接器可能会损坏连接器,并且存在受伤的风险。
  • 请不要触摸USB连接器的端子部。

在取下接收器时

本产品支持热插拔。即使电脑处于运行状态,也可以取下接收器。

3)按下连接选择按钮,直到滚轮周围的指示灯变成白色,以选择2.4 GHz无线连接。

滚轮周围的指示灯将亮起白色,持续5秒。

4)驱动程序自动安装后,轨迹球鼠标便可以使用了。

现在可以使用轨迹球鼠标了。

从本公司网站下载并安装“ELECOM Mouse Assistant 6”,可以进行功能指定、键盘快捷键、手势功能和更改配置文件等设置。请前往“安装ELECOM Mouse Assistant 6”。

更改鼠标指针速度

在鼠标移动过快或过慢时,调整鼠标指针移动速度。

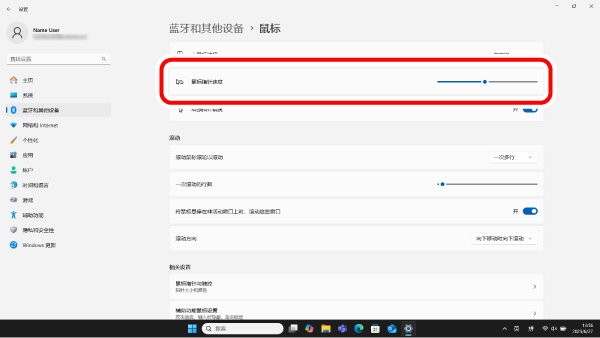

■ Windows 11操作系统

1)右键点击屏幕底部的“开始”,然后选择“设置”。

将会出现“设置”页面。

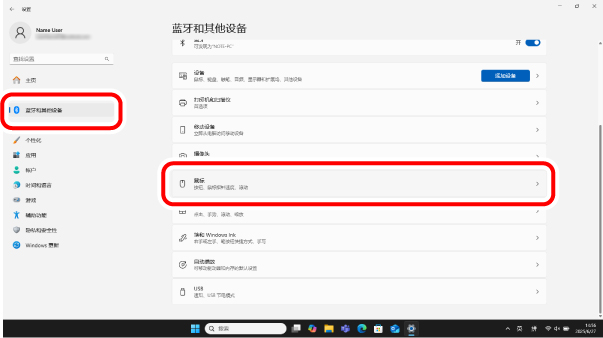

2)选择“蓝牙和其他设备”,然后选择“鼠标”。

3)调整“鼠标指针速度”滑块,调整鼠标指针移动速度。

■ Windows 10操作系统

1)打开“鼠标”属性。

从开始菜单中选择设置图标,选择“设备” →“鼠标”,然后选择“相关设置”下的“其他鼠标选项”。

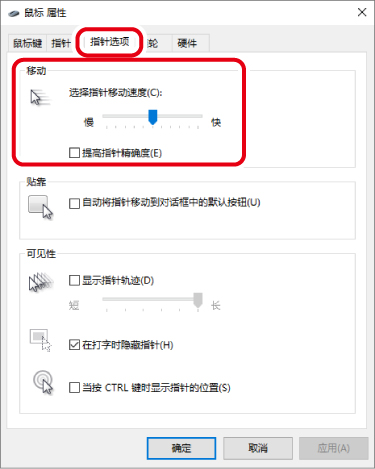

2)选择“指针选项”选项卡。

3)调整“选择指针移动速度”滑块,以调整鼠标指针移动速度。

更改滚轮转动一次页面滚动的行数

■ Windows 11操作系统

1)右键点击屏幕底部的“开始”,然后选择“设置”。

将会出现“设置”页面。

2)选择“蓝牙和其他设备”,然后选择“鼠标”。

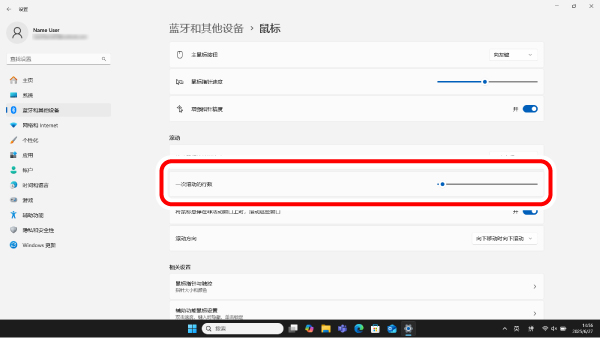

3)调整“一次滚动的行数”滑块调整每次滚轮滚动的行数。

■ Windows 10操作系统

1)打开“鼠标”属性。

从开始菜单中选择设置图标,选择“设备” →“鼠标”,然后选择“相关设置”下的“其他鼠标选项”。

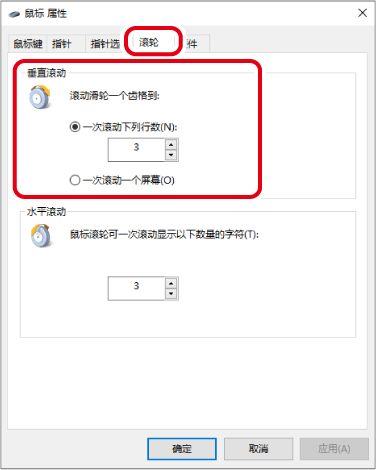

2)选择“滚轮”选项卡。

3)更改“滚动滑轮一个齿格到”下的“一次滚动下列行数(N)”中的数值。

改变滚动方向

更改鼠标滚轮移动时的滚动方向。

■ Windows 11操作系统

1)右键点击屏幕底部的“开始”,然后选择“设置”。

将会出现“设置”页面。

2)选择“蓝牙和其他设备”,然后选择“鼠标”。

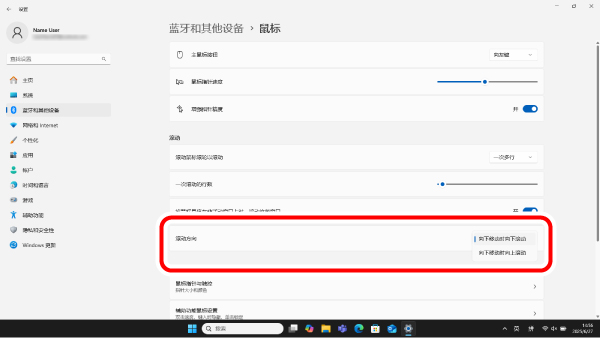

3)点击“滚动方向”改变滚动方向。

选择“向下移动时向上滚动”在滚动鼠标滚轮时翻转滚动方向。

Mac

使用蓝牙连接

1.取出电池绝缘拉片

1)拆下电池盖。

2)取出电池绝缘拉片。

3)按照原样将电池盖装好。

更换电池...

1)拆下电池盖。

2)取出旧电池。

3)按照电池存放区上的指示装入新电池。

确保电池的正(+)负(-)极方向正确。

4)按照原样将电池盖装好。

2.接通电源

1)将本产品下方的电源开关滑动到开的位置。

滚轮周围的指示灯将亮起蓝色,持续5秒。

*当电池电量过低时,LED指示灯每秒闪烁白色十次。

・当首次打开电源时

本产品进入配对模式,滚轮周围的指示灯快速闪烁蓝色。现在可以与电脑配对。

如要配对,请参照“3.与电脑配对”的第3步

轨迹球鼠标省电模式

打开电源后,如果轨迹球鼠标在一段时间内没有使用,它将自动切换到省电模式。
移动轨迹球鼠标可以从省电模式恢复至正常使用模式。

*从省电模式恢复后的两到三秒内,轨迹球鼠标的操作可能不稳定。

3.与电脑配对

  • 配对包括为蓝牙设备(在本例中为本产品和您的设备)之间进行相互注册,以及授权它们之间的连接。
  • 本节介绍macOS操作系统下的标准蓝牙功能。根据您的设备或蓝牙适配器,可能会启用独特的蓝牙功能。请阅读每项功能的相关手册。
  • 使用您现有的鼠标或设备上的触控板操作设备,直到配对完成。
  • 以下说明适用macOS Sequoia (15)。

1)按下连接选择按钮,直到滚轮周围的指示灯变成蓝色,以选择蓝牙连接。

滚轮周围的指示灯将亮起蓝色,持续5秒。

2)按住本产品底部的配对键3秒,然后松开。

本产品进入配对模式,滚轮周围的指示灯快速闪烁蓝色。

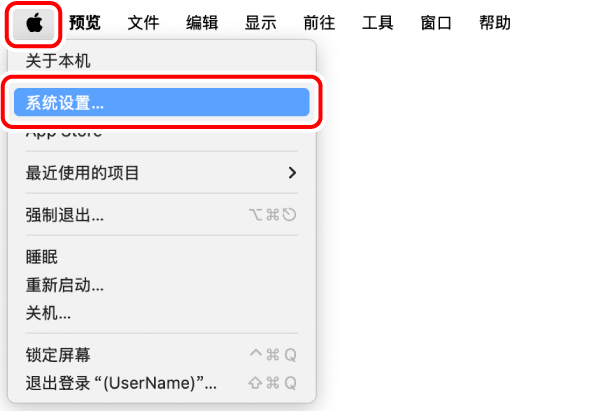

3)点击苹果菜单中的“系统设置....”

出现“系统设置”页面。

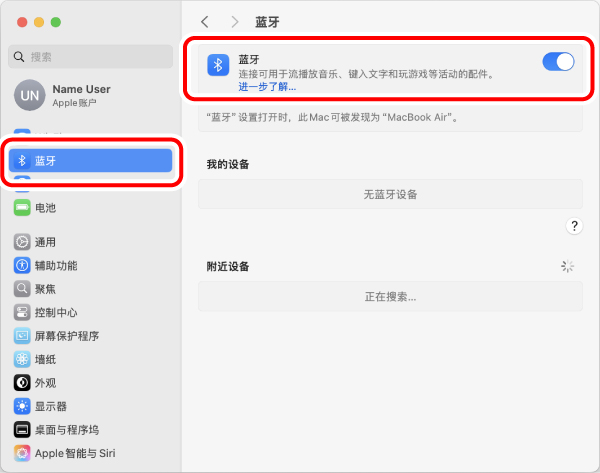

4)选择“蓝牙”,打开蓝牙。

出现“蓝牙”系统设置页面。

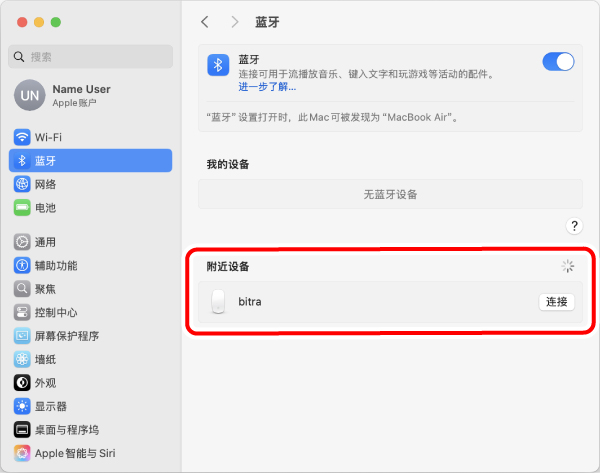

5)“附近设备”下检测到“bitra”时,点击“连接”。

开始配对。

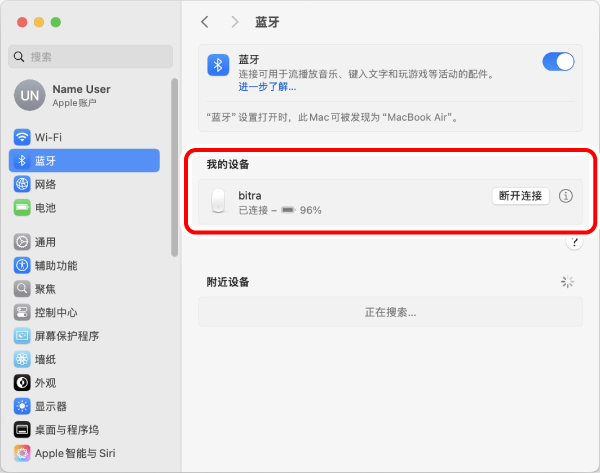

6)当“bitra”变为“已连接”后,即代表配对已完成。

滚轮周围的指示灯亮起蓝色并持续3秒后,将会关闭。

现在可以使用轨迹球鼠标了。

使用无线连接

1.取出电池绝缘拉片

1)拆下电池盖。

2)取出电池绝缘拉片。

3) 取出接收器。

4)按照原样将电池盖装好。

更换电池...

1)拆下电池盖。

2)取出旧电池。

3)按照电池存放区上的指示装入新电池。

确保电池的正(+)负(-)极方向正确。

4)按照原样将电池盖装好。

2.接通电源

1)将本产品下方的电源开关滑动到开的位置。

滚轮周围的指示灯将亮起白色,持续5秒。

*当电池电量过低时,LED指示灯每秒闪烁白色十次。

轨迹球鼠标省电模式

打开电源后,如果轨迹球鼠标在一段时间内没有使用,它将自动切换到省电模式。
移动轨迹球鼠标可以从省电模式恢复至正常使用模式。

*从省电模式恢复后的两到三秒内,轨迹球鼠标的操作可能不稳定。

3.连接至电脑

1)启动电脑。

请等待直到电脑已经启动并可以操作。

2)将接收器插入电脑的USB-A端口。

您可以使用任一USB-A端口。

  • 对于没有USB-A端口的电脑(例如,MacBook),请使用USB Type-C®集线器。

  • 确保连接器与端口的方向一致。
  • 如果在插入时感觉到较大阻力,检查连接器的形状和方向。强行插入连接器可能会损坏连接器,并且存在受伤的风险。
  • 请不要触摸USB连接器的端子部。

在取下接收器时

本产品支持热插拔。即使电脑处于运行状态,也可以取下接收器。

3)按下连接选择按钮,直到滚轮周围的指示灯变成白色,以选择2.4 GHz无线连接。

滚轮周围的指示灯将亮起白色,持续5秒。

4)驱动程序自动安装后,轨迹球鼠标便可以使用了。

现在可以使用轨迹球鼠标了。

从本公司网站下载并安装“ELECOM Mouse Assistant 6”,可以进行功能指定、键盘快捷键、手势功能和更改配置文件等设置。请前往“安装ELECOM Mouse Assistant 6”。

更改鼠标指针速度

在鼠标移动过快或过慢时,调整鼠标指针移动速度。

1)选择“系统设置”下的“鼠标”。

出现“鼠标”设置页面。

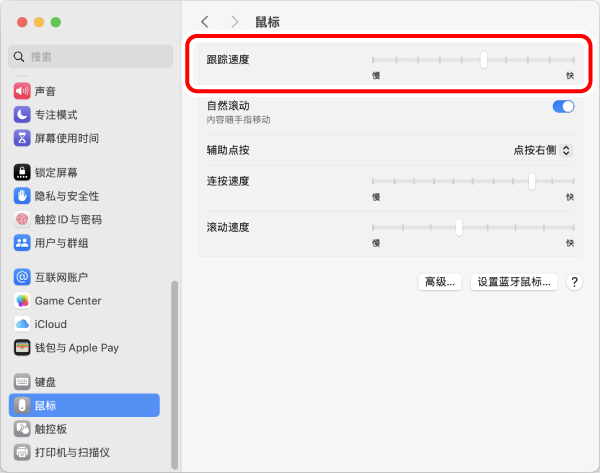

2)调整“跟踪速度”滑块,以调整鼠标指针移动速度。

改变滚动方向

更改鼠标滚轮移动时的滚动方向。

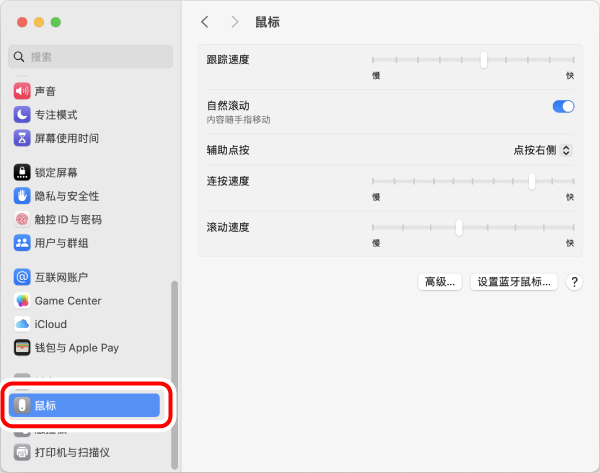

1)选择“系统设置”下的“鼠标”。

出现“鼠标”设置页面。

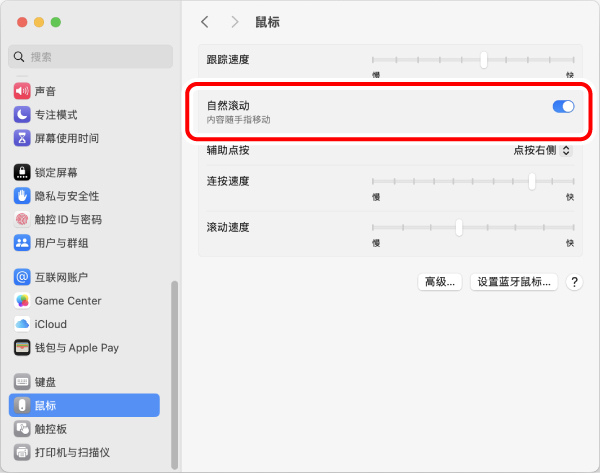

2)点击“自然滚动”将其开启或关闭会改变滚动方向。

当“自然滚动”关闭时,滚动的方向将与滚轮移动的方向一致。

iPhone、iPad

使用蓝牙连接

1.取出电池绝缘拉片

1)拆下电池盖。

2)取出电池绝缘拉片。

3)按照原样将电池盖装好。

更换电池...

1)拆下电池盖。

2)取出旧电池。

3)按照电池存放区上的指示装入新电池。

确保电池的正(+)负(-)极方向正确。

4)按照原样将电池盖装好。

2.接通电源

1)将本产品下方的电源开关滑动到开的位置。

滚轮周围的指示灯将亮起蓝色,持续5秒。

*当电池电量过低时,LED指示灯每秒闪烁白色十次。

・当首次打开电源时

本产品进入配对模式,滚轮周围的指示灯快速闪烁蓝色。现在可以与电脑配对。

如要配对,请参照“3.与iPad或iPhone配对”的第3步

轨迹球鼠标省电模式

打开电源后,如果轨迹球鼠标在一段时间内没有使用,它将自动切换到省电模式。
移动轨迹球鼠标可以从省电模式恢复至正常使用模式。

*从省电模式恢复后的两到三秒内,轨迹球鼠标的操作可能不稳定。

3.与iPad或iPhone配对

  • 配对包括为蓝牙设备(在本例中为本产品和iPad或iPhone)之间进行相互注册,以及授权它们之间的连接。
  • 点按iPad或iPhone屏幕进行操作直到配对完成。
  • 以下说明仅适用于iPadOS 18版本。

1)按下连接选择按钮,直到滚轮周围的指示灯变成蓝色,以选择蓝牙连接。

滚轮周围的指示灯将亮起蓝色,持续5秒。

2)按住本产品底部的配对键3秒,然后松开。

本产品进入配对模式,滚轮周围的指示灯快速闪烁蓝色。

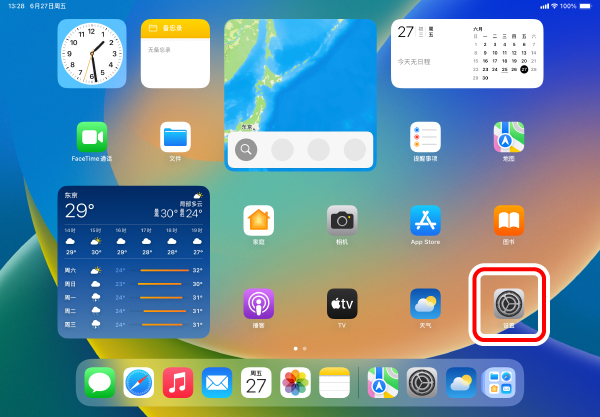

3)从主页面选择“设置”。

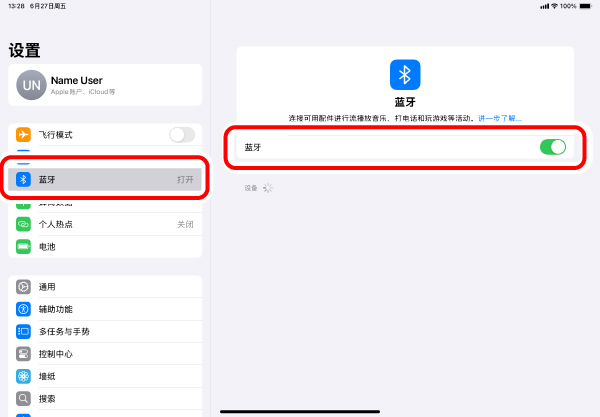

4)选择“蓝牙”,打开“蓝牙”。

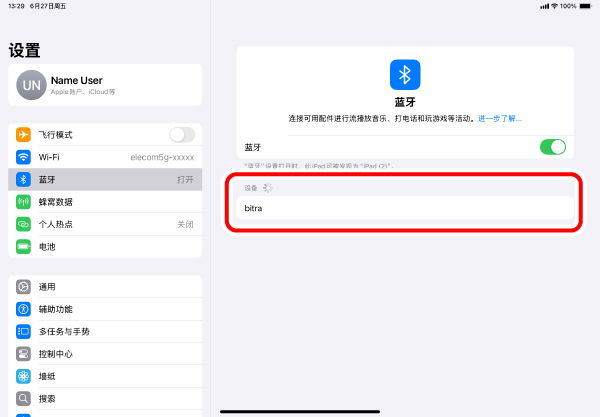

5)在“设备”项下检测到“bitra”时,点击该选项。

开始配对。

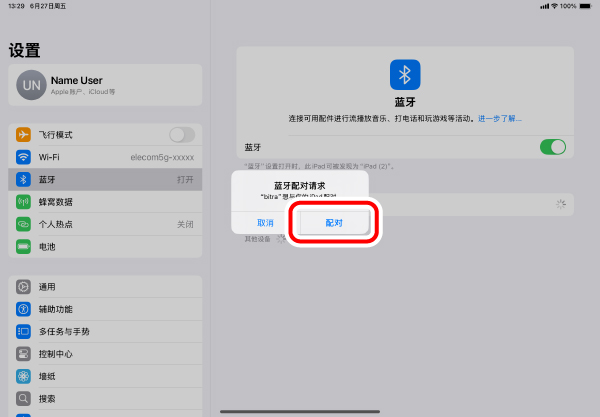

6)当“蓝牙配对请求”页面加载后,选择“配对”。

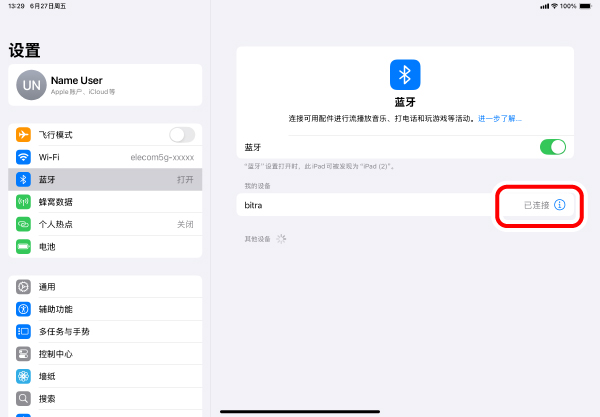

7)当状态显示为“已连接”时即可使用轨迹球鼠标

滚轮周围的指示灯亮起蓝色并持续3秒后,将会关闭。

现在可以使用轨迹球鼠标了。

注册自定义按钮操作。

在初始设置下仅能使用2个按钮和滚轮。

  • 按钮1(左边按钮):单点
  • 按钮2(右边按钮):辅助点按

按照下面的步骤指定其他所有按钮功能。

1.打开辅助触控

1)选择“设置”下的“辅助功能”。

2)选择“触控”。

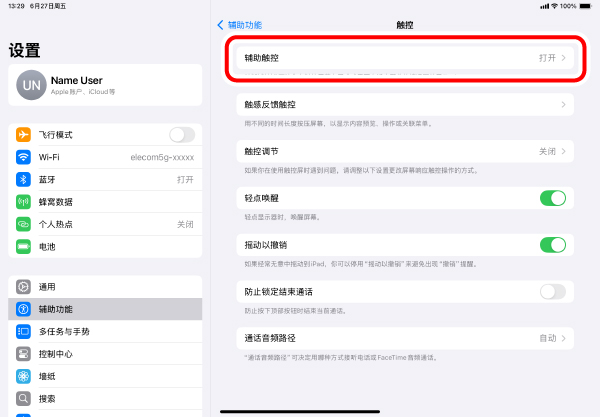

3)选择“辅助触控”。

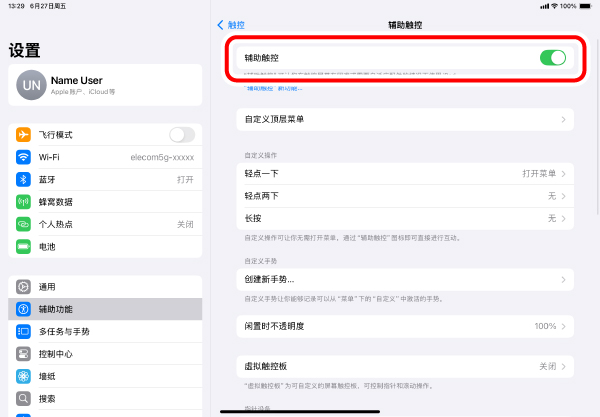

4)选择“辅助触控”将其开启。

2.指定自定义按钮操作

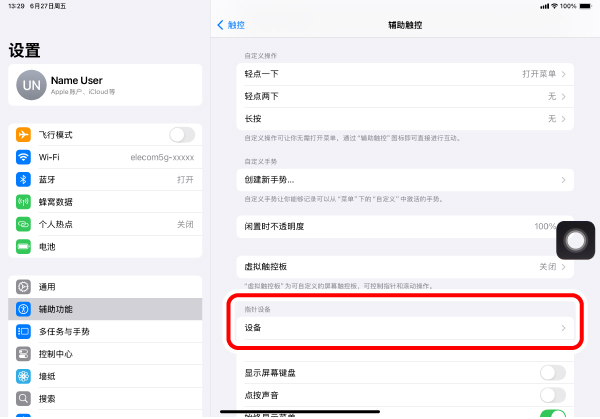

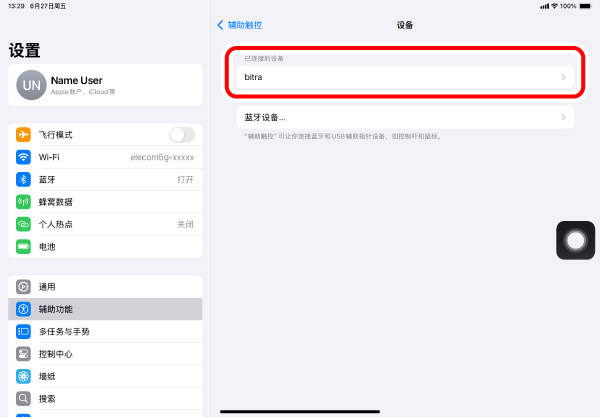

1)选择“指针设备”下的“设备”。

2)点按“bitra”。

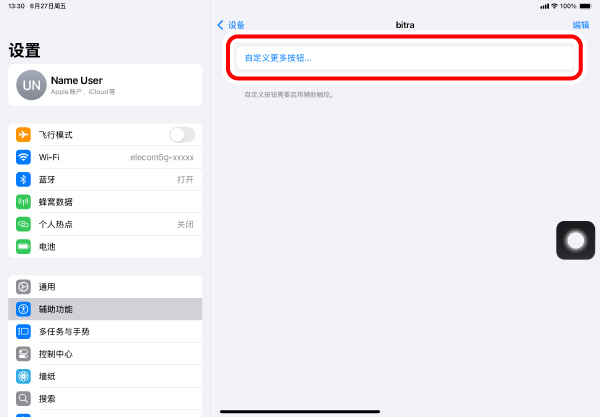

3)选择“自定义更多按钮...”。

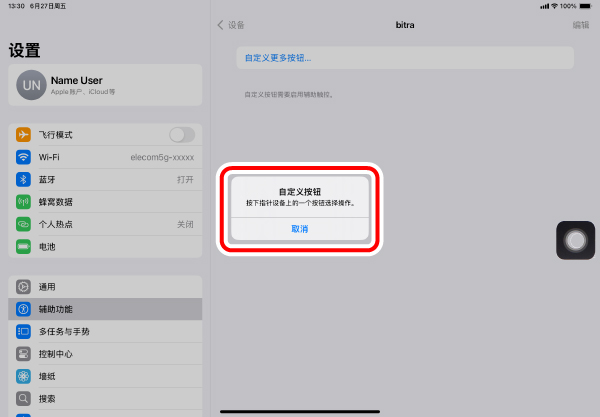

4)当“自定义按钮”页面加载后,按下轨迹球鼠标上想要添加的按钮。

*添加“按钮 3”。

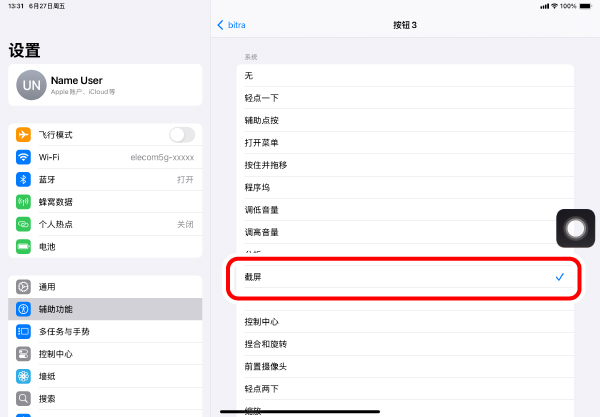

5)出现所有能够指定的功能列表。选择想要指定的功能。

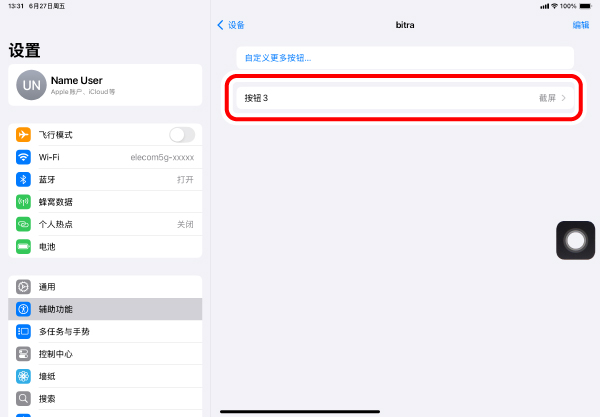

*指定“按钮 3”的功能为“截屏”。

6)按钮功能已经指定成功。要为另一个按钮指定功能,请重复以上步骤。

当辅助触控为关闭时,自定操作功能被禁用,仅能使用初始设置的右击、左击和滚轮滚动功能。

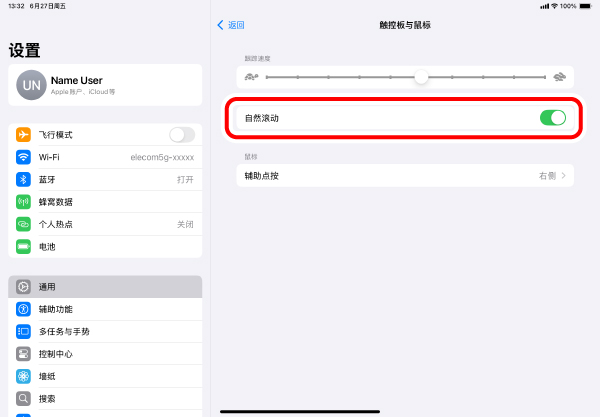

改变滚动方向

更改鼠标滚轮移动时的滚动方向。

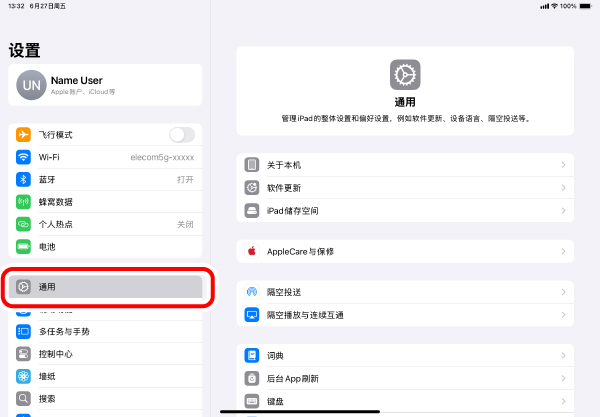

1)从主页面进入“设置”,然后选择“通用”。

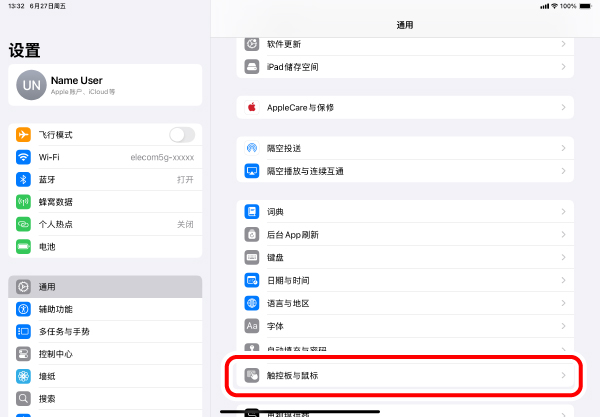

2)点按“触控板与鼠标”。

3)点按“自然滚动”将其开启或关闭可以改变滚动方向

当“自然滚动”关闭时,滚动的方向将与滚轮移动的方向一致。

Android系统

使用蓝牙连接

1.取出电池绝缘拉片

1)拆下电池盖。

2)取出电池绝缘拉片。

3)按照原样将电池盖装好。

更换电池...

1)拆下电池盖。

2)取出旧电池。

3)按照电池存放区上的指示装入新电池。

确保电池的正(+)负(-)极方向正确。

4)按照原样将电池盖装好。

2.接通电源

1)将本产品下方的电源开关滑动到开的位置。

滚轮周围的指示灯将亮起蓝色,持续5秒。

*当电池电量过低时,LED指示灯每秒闪烁白色十次。

・当首次打开电源时

本产品进入配对模式,滚轮周围的指示灯快速闪烁蓝色。现在可以与电脑配对。

如要配对,请参照“3.与Android设备配对”的第3步

轨迹球鼠标省电模式

打开电源后,如果轨迹球鼠标在一段时间内没有使用,它将自动切换到省电模式。
移动轨迹球鼠标可以从省电模式恢复至正常使用模式。

*从省电模式恢复后的两到三秒内,轨迹球鼠标的操作可能不稳定。

3.与Android设备配对

  • 配对包括为蓝牙设备(在本例中为本产品和Android设备)之间进行相互注册,以及授权它们之间的连接。
  • 点按Android设备屏幕进行操作直到配对完成。
  • 以下说明适用于Pixel Tablet(Android 15)。基于操作系统版本或设备的不同,可能会有差异。

1)按下连接选择按钮,直到滚轮周围的指示灯变成蓝色,以选择蓝牙连接。

滚轮周围的指示灯将亮起蓝色,持续5秒。

2)按住本产品底部的配对键3秒,然后松开。

本产品进入配对模式,滚轮周围的指示灯快速闪烁蓝色。

3)从主页面选择“设置”。

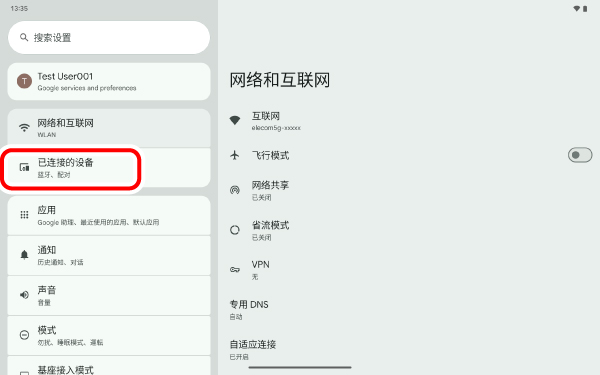

4)选择“已连接的设备”。

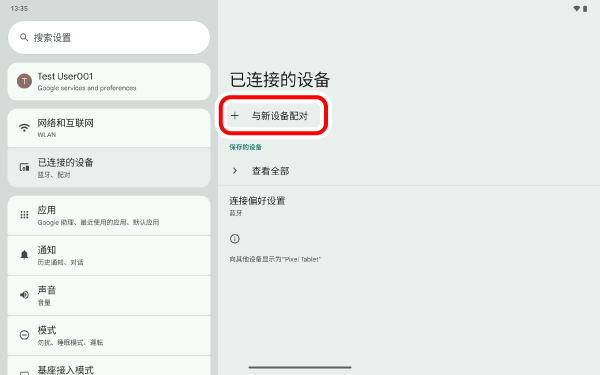

5)选择“与新设备配对”。

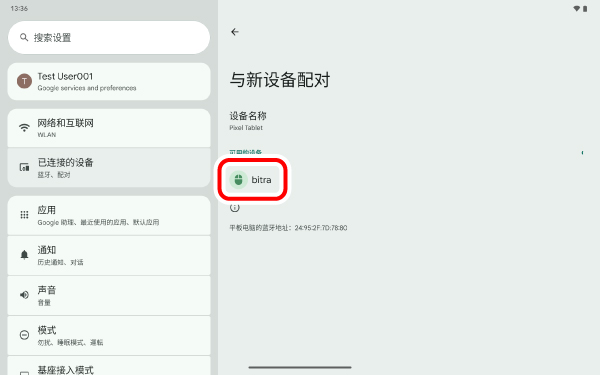

6)点按“可用的设备”项下的“bitra”。

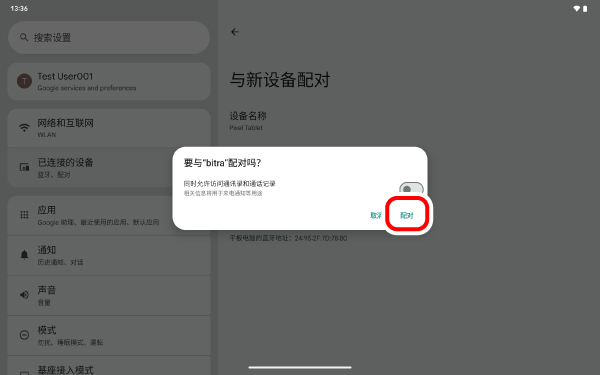

7)选择“配对”。

开始配对。

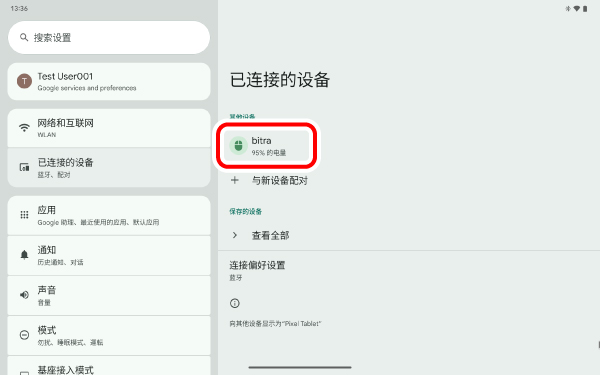

8)当本产品被添加到“其他设备”时,配对完成。

滚轮周围的指示灯亮起蓝色并持续3秒后,将会关闭。

现在可以使用轨迹球鼠标了。

Chrome OS操作系统

使用蓝牙连接

1.取出电池绝缘拉片

1)拆下电池盖。

2)取出电池绝缘拉片。

3)按照原样将电池盖装好。

更换电池...

1)拆下电池盖。

2)取出旧电池。

3)按照电池存放区上的指示装入新电池。

确保电池的正(+)负(-)极方向正确。

4)按照原样将电池盖装好。

2.接通电源

1)将本产品下方的电源开关滑动到开的位置。

滚轮周围的指示灯将亮起蓝色,持续5秒。

*当电池电量过低时,LED指示灯每秒闪烁白色十次。

・当首次打开电源时

本产品进入配对模式,滚轮周围的指示灯快速闪烁蓝色。现在可以与电脑配对。

如要配对,请参照“3.与电脑配对”的第3步

轨迹球鼠标省电模式

打开电源后,如果轨迹球鼠标在一段时间内没有使用,它将自动切换到省电模式。
移动轨迹球鼠标可以从省电模式恢复至正常使用模式。

*从省电模式恢复后的两到三秒内,轨迹球鼠标的操作可能不稳定。

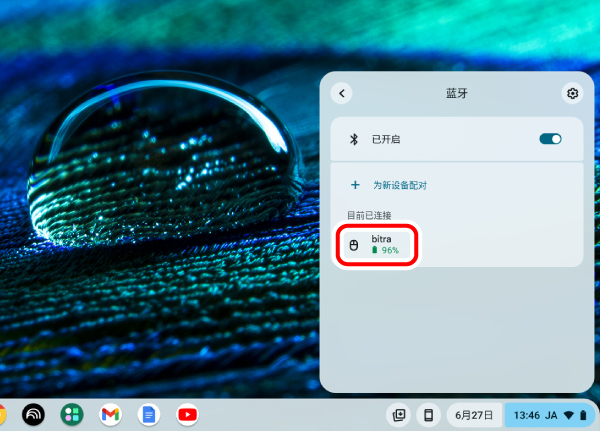

3.与电脑配对

  • 配对包括为蓝牙设备(在本例中为本产品和您的设备)之间进行相互注册,以及授权它们之间的连接。
  • 本节介绍Chrome OS操作系统下的标准蓝牙功能。根据您的电脑,可能会启用独特的蓝牙功能。请阅读每项功能的相关手册。
  • 使用您现有的鼠标或设备上的触控板操作设备,直到配对完成。
  • 以下说明适用Chrome OS操作系统(130.0.6273.126)。

1)按下连接选择按钮,直到滚轮周围的指示灯变成蓝色,以选择蓝牙连接。

滚轮周围的指示灯将亮起蓝色,持续5秒。

2)按住本产品底部的配对键3秒,然后松开。

本产品进入配对模式,滚轮周围的指示灯快速闪烁蓝色。

3)选择右下角的电池图标。

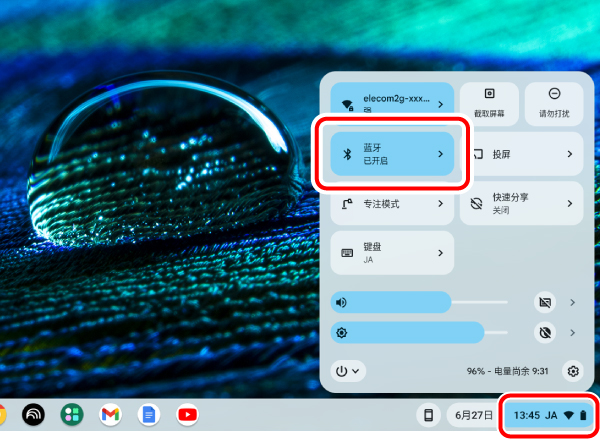

4)点击快速设置面板上的蓝牙图标

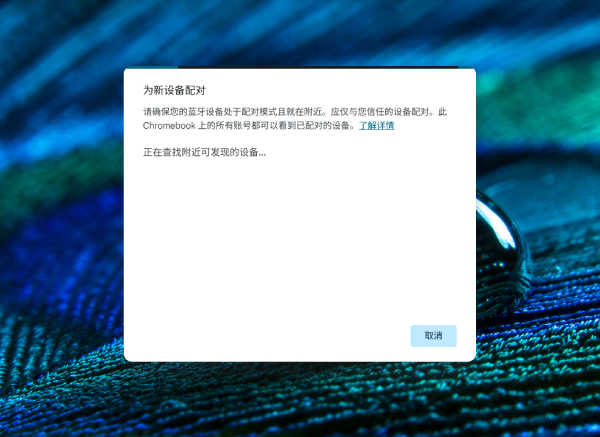

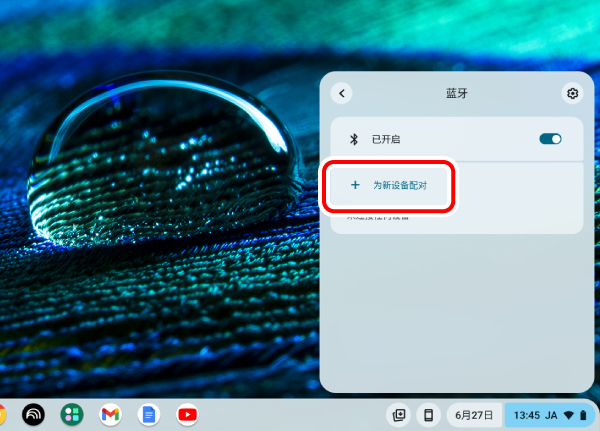

5)在“蓝牙”下,选择“为新设备配对”。

6)开始扫描设备。

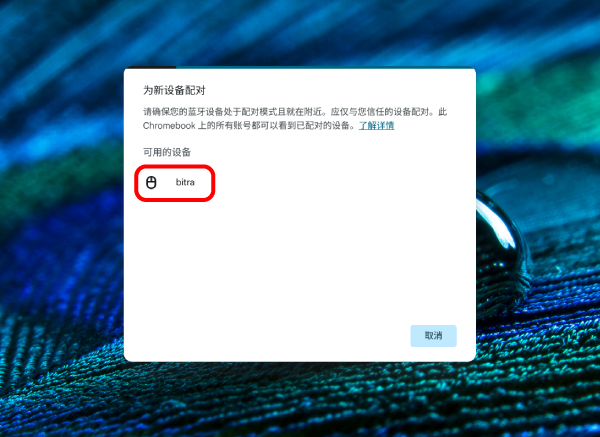

7)单击“bitra”。

开始配对。

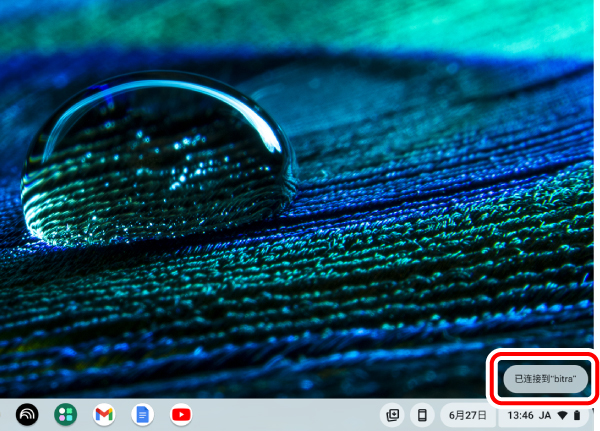

8)屏幕右下方将显示“已连接到“bitra”” 。

滚轮周围的指示灯亮起蓝色并持续3秒后,将会关闭。

如第4步,点击“蓝牙”。当“bitra”出现在“目前已连接”选项中时,则表明配对完成。

现在可以使用轨迹球鼠标了。

使用无线连接

1.取出电池绝缘拉片

1)拆下电池盖。

2)取出电池绝缘拉片。

3) 取出接收器。

4)按照原样将电池盖装好。

更换电池...

1)拆下电池盖。

2)取出旧电池。

3)按照电池存放区上的指示装入新电池。

确保电池的正(+)负(-)极方向正确。

4)按照原样将电池盖装好。

2.接通电源

1)将本产品下方的电源开关滑动到开的位置。

滚轮周围的指示灯将亮起白色,持续5秒。

*当电池电量过低时,LED指示灯每秒闪烁白色十次。

轨迹球鼠标省电模式

打开电源后,如果轨迹球鼠标在一段时间内没有使用,它将自动切换到省电模式。
移动轨迹球鼠标可以从省电模式恢复至正常使用模式。

*从省电模式恢复后的两到三秒内,轨迹球鼠标的操作可能不稳定。

3.连接至电脑

1)启动电脑。

请等待直到电脑已经启动并可以操作。

2)将接收器插入电脑的USB-A端口。

您可以使用任一USB-A端口。

  • 对于没有USB-A端口的设备,请使用USB Type-C集线器。

  • 确保连接器与端口的方向一致。
  • 如果在插入时感觉到较大阻力,检查连接器的形状和方向。强行插入连接器可能会损坏连接器,并且存在受伤的风险。
  • 请不要触摸USB连接器的端子部。

在取下接收器时

本产品支持热插拔。即使电脑处于运行状态,也可以取下接收器。

3)按下连接选择按钮,直到滚轮周围的指示灯变成白色,以选择2.4 GHz无线连接。

滚轮周围的指示灯将亮起白色,持续5秒。

4)驱动程序自动安装后,轨迹球鼠标便可以使用了。

现在可以使用轨迹球鼠标了。

更改鼠标指针速度

在鼠标移动过快或过慢时,调整鼠标指针移动速度。

1)选择右下角的电池图标。

2)选择快速设置面板上的(设置)。

出现“设置”页面。

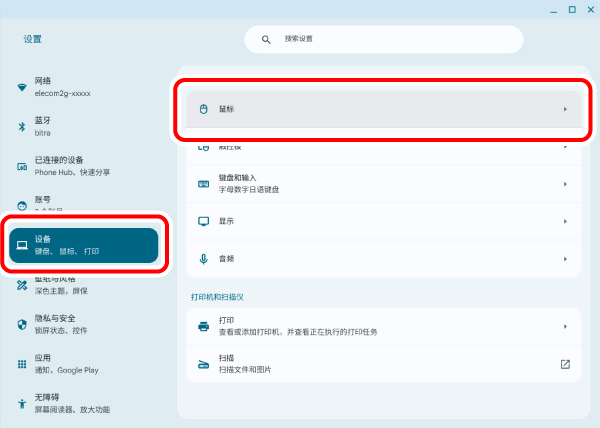

3)选择“设备”下的“鼠标”。

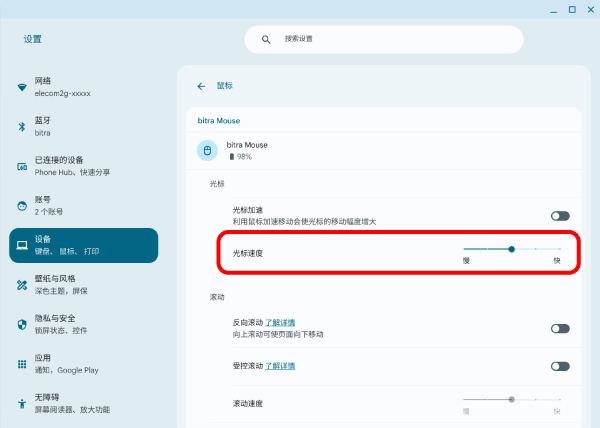

4)使用本产品的“光标速度”滑块调整鼠标指针的速度。

本产品的显示名称会根据所连接的设备而有所不同。

  • 蓝牙连接:bitra Mouse
  • USB 2.4 GHz无线连接:ELECOM bitra

更改滚轮转动一次页面滚动的行数

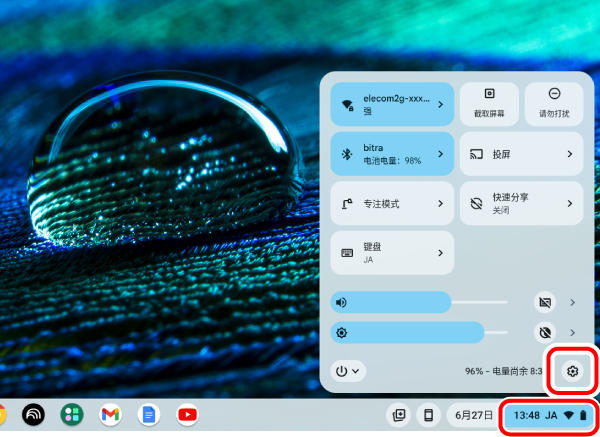

1)选择右下角的电池图标。

2)选择快速设置面板上的(设置)。

出现“设置”页面。

3)选择“设备”下的“鼠标”。

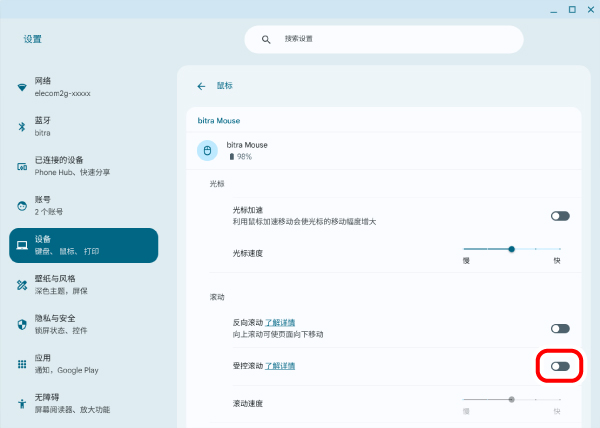

4)如果禁用了本产品的“受控滚动”,请点击解除禁用。

本产品的显示名称会根据所连接的设备而有所不同。

  • 蓝牙连接:bitra Mouse
  • USB 2.4 GHz无线连接:ELECOM bitra

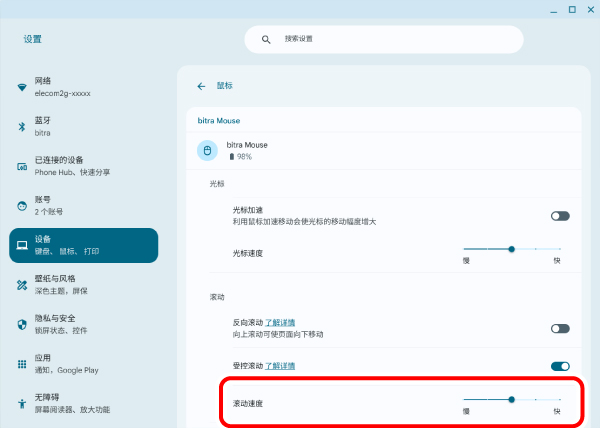

5)调整该产品的“滚动速度”滑动条,以调整每次滚动的行数。

改变滚动方向

更改鼠标滚轮移动时的滚动方向。

1)选择右下角的电池图标。

2)选择快速设置面板上的(设置)。

出现“设置”页面。

3)选择“设备”下的“鼠标”。

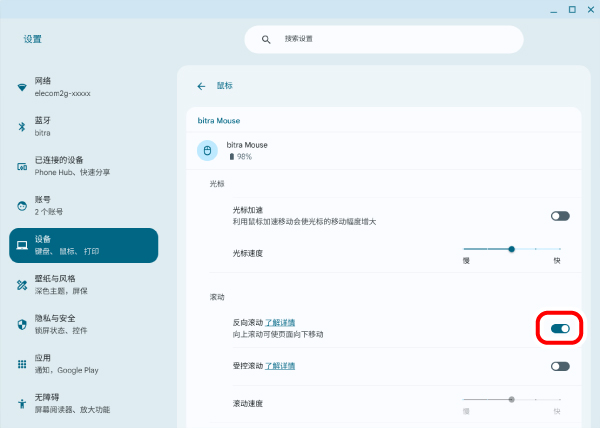

4)点击“反向滚动”以启用或禁用本产品的反向滚动功能。

本产品的显示名称会根据所连接的设备而有所不同。

  • 蓝牙连接:bitra Mouse
  • USB 2.4 GHz无线连接:ELECOM bitra

当启用“反向滚动”时,滚动的方向与滚轮移动的方向相反。

安装ELECOM Mouse Assistant 6

若要自定义本产品的设置与操作,并使用功能指定功能,必须安装ELECOM Mouse Assistant 6。

■ 获取ELECOM Mouse Assistant 6

请访问下方的官网,以下载最新版的应用程序。

规格

连接方法

USB 2.4 GHz无线/ 蓝牙®无线

连接头类型

USB-A插头

蓝牙®标准

蓝牙低能耗

兼容型号(USB)

配备USB端口或支持蓝牙低功耗的Windows操作系统、macOS和ChromeOS设备

兼容型号(Bluetooth)

配备USB端口或支持蓝牙低功耗的Windows操作系统、macOS、ChromeOS、Android、iOS和iPadOS 设备

支持的操作系统

Windows 11/10、macOS Sequoia 15、iOS 18/iPad OS 18、ChromeOS、Android 15

电波频率

2.4 GHz频段

无线电波范围

最远距离:约10 m
*可能因环境而有所差异。

切换连接选择

支持(USB 2.4 GHz 无线:1/蓝牙:1)

传感器类型

红外LED

传感器分辨率

750 DPI

按键数量

5 个 *包括滚轮按钮

滚轮数量

1 个

轨迹球直径

约34 mm

轨迹球支撑类型

人造红宝石

接收器存放仓

支持

电源

一节7号碱性干电池、7号锰干电池或7号镍氢可充电电池

电池寿命

最长大约5个月(使用7号碱性干电池)
*可能因使用情况而有所差异。

外形尺寸(主体)

约宽62 x 深94 x 高40 mm

外形尺寸(接收器)

约宽15 x 深18 x 高6 mm

重量(主体)

约83 g *不含电池

重量(接收器)

约2 g

工作环境条件

温度:5 ℃至40 ℃;湿度:最高90%相对湿度(非凝结)

存储环境条件

温度:-10 ℃至60 ℃;湿度:最高90 % 相对湿度(无结露)

内含物品

1个轨迹球鼠标主体、1个接收器、1节7号碱性干电池(用于功能检查)、1个收纳袋、1份Quick Start Guide

故障排除

如何清洁轨迹球鼠标

1)用手指(或笔)将轨迹球从反面推出。

2)使用棉签或类似的工具清理轨迹球窝槽中的三个支撑部件上积聚的灰尘。

光学传感器是一个精密部件。请勿撞击或损坏传感器。

3)用纸巾轻轻擦去轨迹球上的污垢。

清洁轨迹球时不要使用酒精、清洁布等清洁工具。
如果去除轨迹球表面的油,那么其性能表现可能会很差。

4)将轨迹球鼠标推入鼠标壳。


如果球表面的润滑油不足,那么其性能表现可能会很差。
如果其性能表现不佳,可以用手握住并搓揉约30秒。
手部的油脂应该能够改善其性能表现。

如果轨迹球鼠标无法正常工作

如果轨迹球鼠标运作异常,请尝试以下操作。

检查轨迹球鼠标电源是否开启。

检查电池是否安装正确且有足够电量。

*长时间不使用轨迹球鼠标时关闭电源,可延长电池使用寿命。

检查蓝牙连接。

  • 检查电脑的蓝牙模块或蓝牙适配器是否开启。
  • 检查配对状态,确保本产品与电脑正确配对,且配对没有被取消。

改变电脑和轨迹球鼠标之间的位置。

无线设备使用2.4 GHz 频段。请在电脑无线电波范围内使用轨迹球鼠标。

平均无线电波范围
非磁性表面(例如木桌)约10 m
磁性表面(例如铁桌):约3 m

*这是在本公司环境下的测试值,并非保证值。2.4 GHz频段的信号可能更短,取决于您的使用环境。

重启电脑。

  • 电脑也可能导致轨迹球鼠标操作不稳定。请重启电脑。

请更新电脑的操作系统至最新版本。

  • 旧版本的操作系统可能会导致轨迹球鼠标操作不稳定。请更新电脑的操作系统至最新版本。

更新蓝牙驱动程序。(如果您使用的是Windows®系统电脑。)

  • 如果电脑的蓝牙驱动程序是旧版本,轨迹球鼠标可能无法正常使用。检查电脑上蓝牙模块的制造商,并更新驱动程序。

1)右击“开始”,打开“设备管理器”。

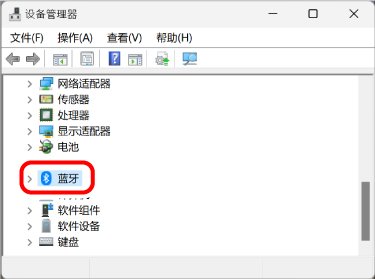

2)点击“蓝牙”。

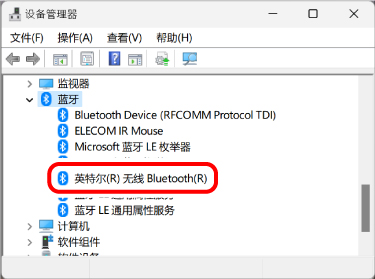

3)查看电脑上蓝牙模块的制造商。

以下步骤以英特尔®公司生产蓝牙模块为例进行说明。
对于其他制造商或者未知制造商,请查看电脑的用户手册或者联系电脑制造商,了解如何更新蓝牙驱动程序。

4)在浏览器中搜索“Intel® Driver & Support Assistant”(英特尔®驱动程序和支持助理),然后从英特尔的官网上下载安装程序。

5)按照下载的安装程序说明安装“Intel® Driver & Support Assistant”(英特尔®驱动程序和支持助理)。

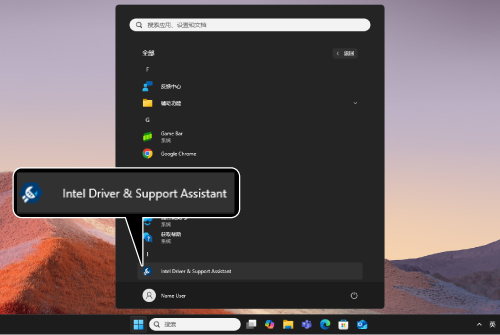

6)点击“开始”然后点击“全部”。

7)点击“Intel Driver & Support Assistant”(英特尔®驱动程序和支持助理)。

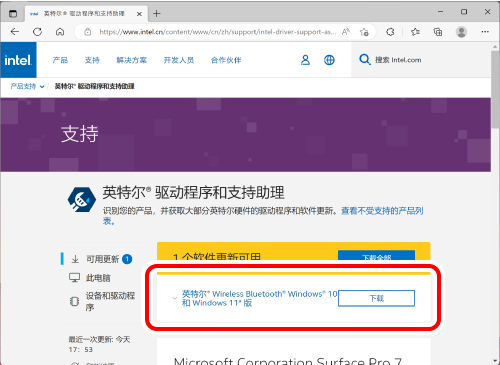

8)英特尔支持页面将在你的浏览器自动打开,并显示显示你的电脑可用的驱动程序与软件更新列表。

9)如可用,从列表中下载“英特尔® Wireless Bluetooth”(英特尔®无线蓝牙)。

*您的浏览器中显示的内容取决于您的电脑环境和支持页面更新。

10)按照下载的安装程序说明安装蓝牙驱动程序。
这样,蓝牙驱动程序就更新完成了。

使用接收器或USB蓝牙接收器时,改变接收器连接。

根据电脑USB端口或USB集线器的规格,与轨迹球鼠标同时使用的其他USB3.0设备可能会产生干扰,从而影响附近的2.4 GHz信号。

可能会影响2.4 GHz频段信号的USB设备包括

  • USB记忆卡
  • 硬盘或固态硬盘
  • 光驱
  • 读卡器/写卡器
  • 局域网适配器
  • 其他所有通过USB3.0与电脑进行数据传输的设备

您可以使用以下方法改善这一状况。

将轨迹球鼠标接收器或蓝牙接收器插入另一个USB端口,远离同时使用的其他USB3.0设备。

将轨迹球鼠标接收器或蓝牙接收器连接到USB2.0集线器或延长线上。

请检查已连接设备的省电设置。(如果您使用的是Windows®系统电脑。)

在Windows系统中,不同的电脑为了降低功耗,可能会将连接到USB端口的设备电源设置为自动关闭。您可以通过以下方式更改设置:

对于Windows 11

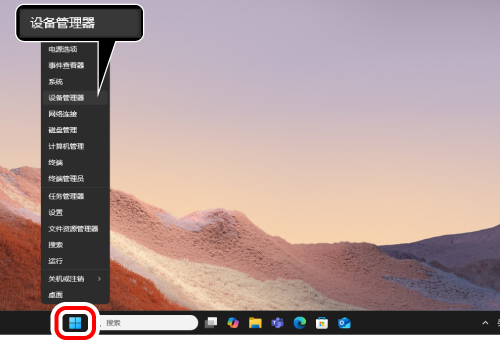

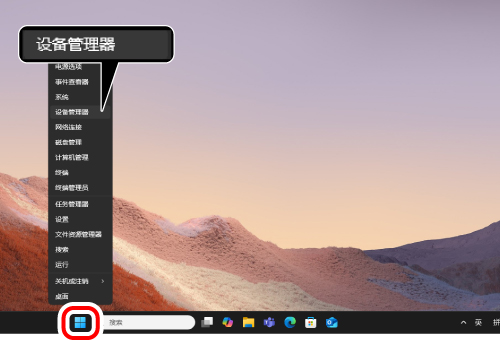

1)右击“开始”,打开“设备管理器”。

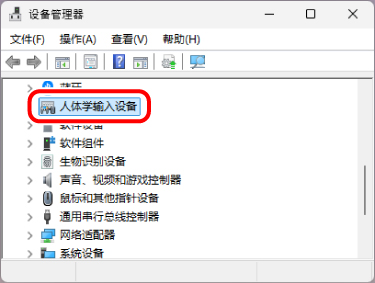

2)点击“人体学输入设备”。

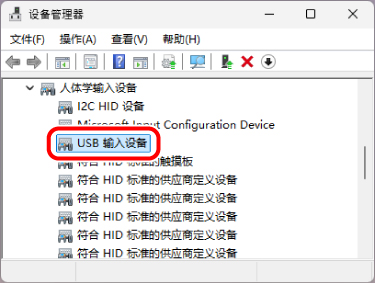

3)双击“USB输入设备”。

此时可能会列出多个USB输入设备。在这种情况下,请对所有USB输入设备执行以下操作。

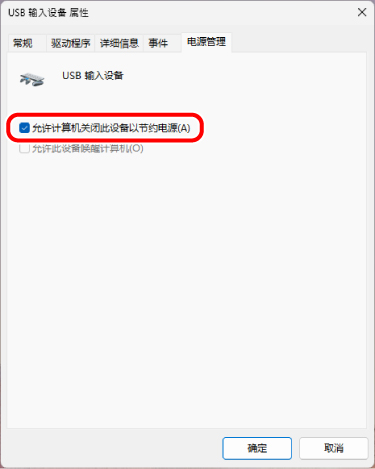

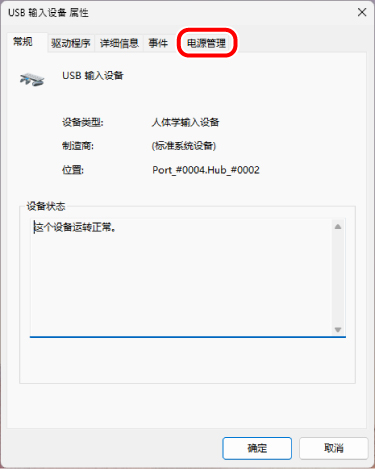

4)在“USB输入设备属性”页面,点击“电源管理”选项卡。

5)点击“允许计算机关闭此设备以节约电源(A)”取消勾选。

6)单击“确定”以确认设置。

7)单击右上角的“x”(关闭)以关闭“设备管理器”。

对于Windows 10

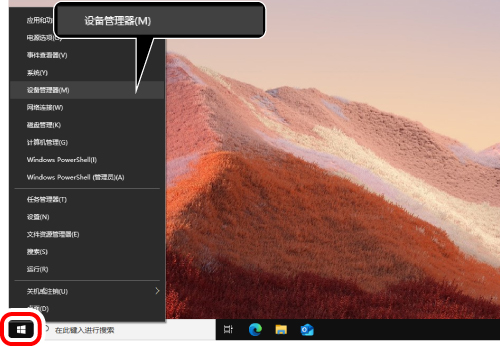

1)右击“开始”,打开“设备管理器”。

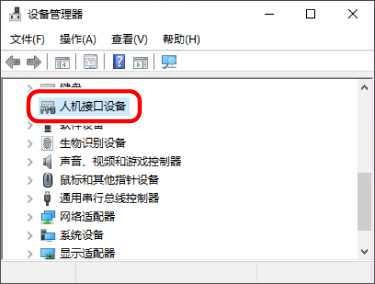

2)点击“人机接口设备”。

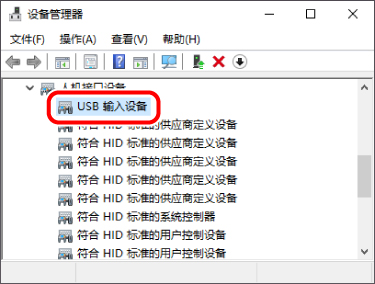

3)双击“USB输入设备”。

此时可能会列出多个USB输入设备。在这种情况下,请对所有USB输入设备执行以下操作。

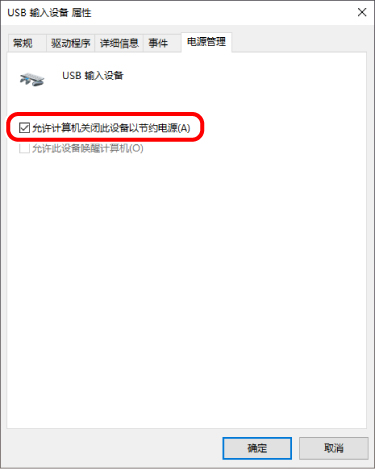

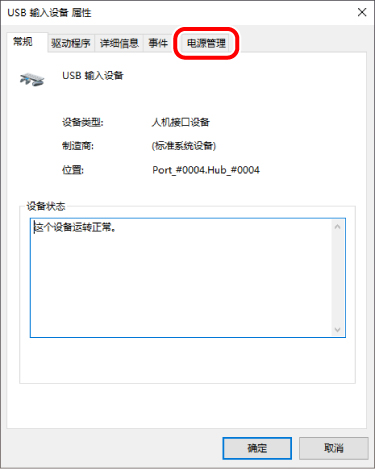

4)在“USB输入设备属性”页面,点击“电源管理”选项卡。

5)点击“允许计算机关闭此设备以节约电源(A)”取消勾选。

6)单击“确定”以确认设置。

7)单击右上角的“x”(关闭)以关闭“设备管理器”。

合规状态

知识产权

  • 本说明书版权归ELECOM株式会社所有。
  • 未经授权,禁止复制和/或翻印本手册的全部或部分内容。
  • 如果您对本手册有任何疑虑或疑问,请联系购买本产品的零售商。
  • 若出于产品改进目的对产品的规格和外观进行更改,恕不另行通知。
  • 图片仅用于说明目的,可能与您的实际产品有所差异。
  • 对于因使用本产品而导致的任何设备故障或其他设备故障,我们概不负责。
  • 出口本产品时,应查看原产国的出口规定。
  • The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by ELECOM CO., LTD. is under license.
  • USB Type-C® and USB-C® are registered trademarks of USB Implementers Forum.
  • Windows is a registered trademark or trademark of Microsoft Corporation in the United States and/or other countries.
  • macOS Sequoia and iPadOS are trademarks of Apple Inc., registered in the U.S. and other countries and regions.
  • Android and Chrome are trademarks of Google LLC.
  • 本手册中所提及的公司名称、产品名称和其他名称均为商标或注册商标。

支持信息
