30秒でわかる：ネットワークを構成する4つの層

オフィスのネットワークは「回線 → ルーター → スイッチ → 末端（有線/無線）」という4つの層で成り立っています。設計とは、この4層をバランスよく組むことです。

層	機器	役割（水道でいうと）
（1）回線	インターネット回線	元栓（どれだけ水を引き込めるか）
（2）ルーター	ルーター／UTM等	元栓のすぐ後ろの主バルブ（社内外の出入口）
（3）スイッチ	L2/L3スイッチ	館内の分岐管（各エリアへ水を配る）
（4）末端	有線LAN／無線AP	各デスクの蛇口

回線だけ太くしてもルーターが古ければそこで詰まり、無線APだけ最新にしてもスイッチが非力なら効果が出ません。設計の出発点は「4層のうち、今どこが一番細いか」を見ることにあります。

各機器は何をしているのか：役割を1文で

ルーター ― 社内と社外をつなぐ出入口

ルーターは、社内ネットワークとインターネットの境目に立ち、データの行き先を振り分ける機器です。ここが処理能力不足だと、全員の通信がここで滞ります。

スイッチ ― 館内でデータを配る分岐点

スイッチは、社内の機器同士をつなぎ、データを正しい相手に届ける機器です。デスクの有線端末、無線AP、複合機などがスイッチにぶら下がります。

種類	できること	向く規模
L2スイッチ	同じネットワーク内でデータを配る	小規模・シンプルな構成
L3スイッチ	ネットワークを分けて経路も制御する	中〜大規模・部署分離が必要な構成

アクセスポイント（AP）― 無線の末端

APは、有線で届いたデータを電波に変えて端末に届ける機器です。スイッチからLANケーブルで給電（PoE）してつなぐのが一般的です。

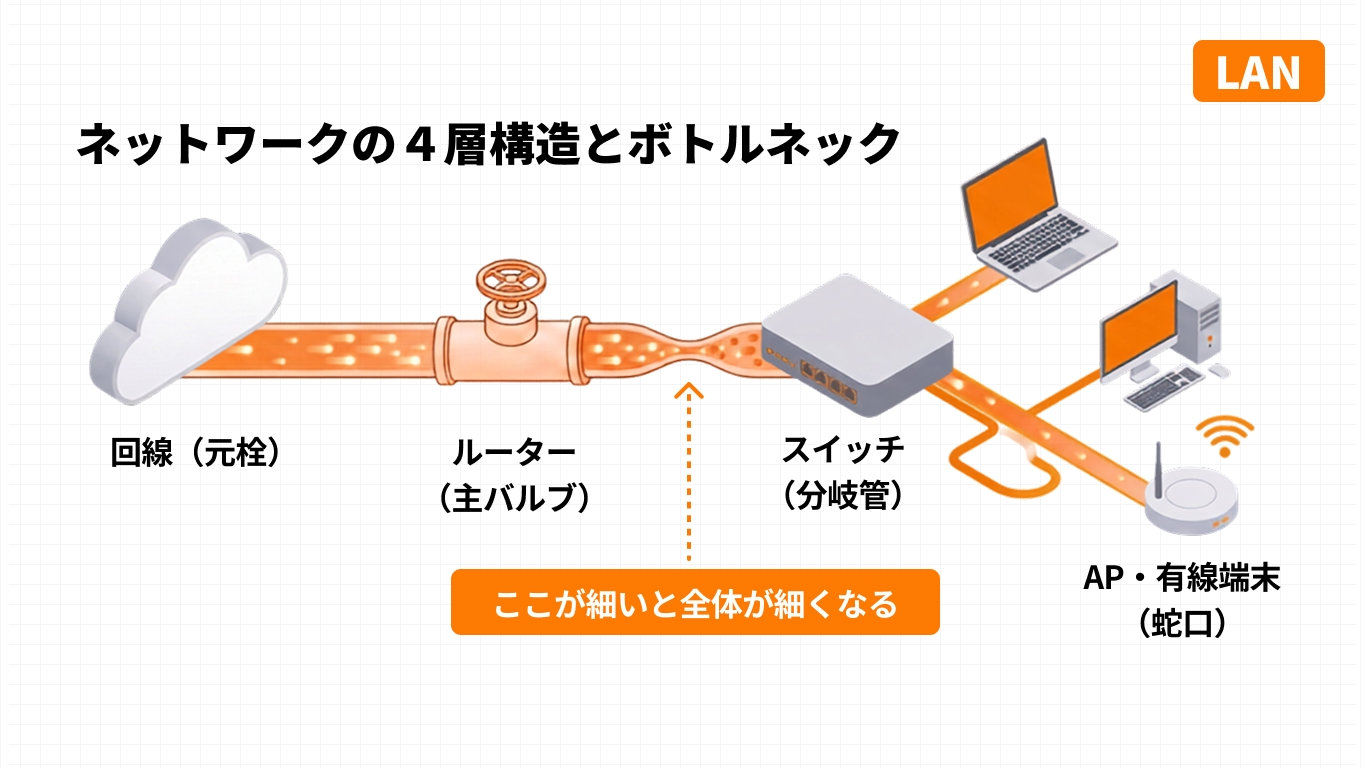

ボトルネックを見抜く：いちばん細い管はどこか

設計の核心は、「全体の速度は、いちばん細い管で決まる」という点です。どれか1層を強化しても、より細い別の層があれば体感は変わりません。

• 回線は足りているか

  Web会議やクラウド業務が増えたのに回線が昔のままなら、ここが元栓の細さになります。

• ルーターは処理しきれているか

  人数や通信量が増えると、ルーターの処理能力が頭打ちになることがあります。

• スイッチとケーブルの世代は合っているか

  ギガビット非対応の古いスイッチや規格の古いLANケーブルが残っていると、そこで頭打ちになります。

• 無線の混雑はどうか

  同時接続をさばききれているか、会議室や満席時に不安定にならないかを確認します。

層	「細い」サイン	打ち手
回線	全員同時利用で常に重い	回線の増速・見直し
ルーター	ピーク時に通信が滞る	処理能力の高い機種へ
スイッチ・ケーブル	一部だけ極端に遅い	ギガ対応・規格の確認
無線	会議室や満席時に不安定	AP増設・Wi-Fi 6化

大事なのは、症状から原因の層を切り分けてから手を打つことです。「全員が遅いのか、一部だけ遅いのか」「常に遅いのか、ピーク時だけ遅いのか」を見るだけでも、原因の層はかなり絞れます。

拡張・障害・セキュリティに耐える設計

通信が「今つながる」だけでは設計とは言えません。人が増えても、機器が壊れても、攻撃を受けても破綻しないように、最初から余白と備えを組み込みます。

• 拡張性

  ポートや容量を今ぴったりで組むと、増員のたびに作り直すことになります。

• 冗長性

  重要な拠点では、回線や主要機器を二重化し、片方が壊れても通信が続く構成を検討します。

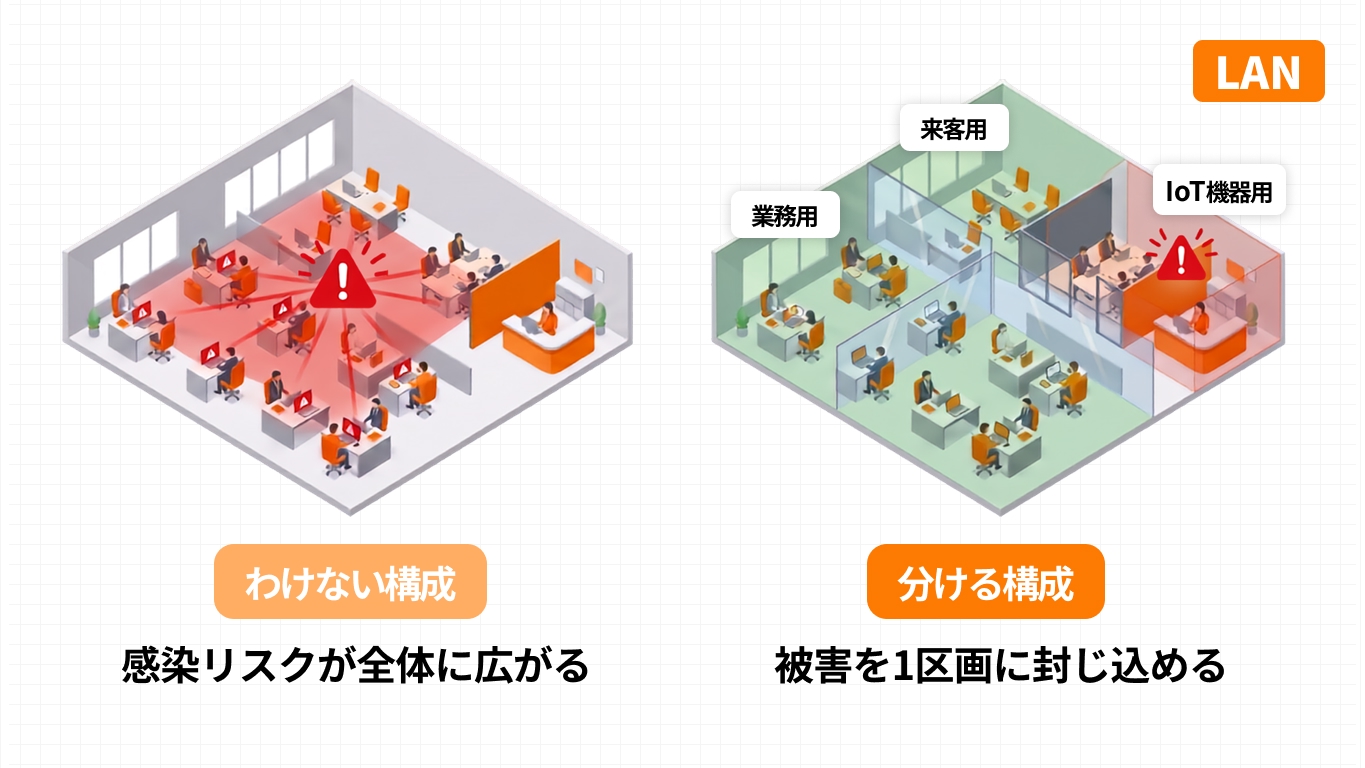

• セグメント分け

  来客用・業務用・IoT機器用などに分けることで、感染時の被害を一部に閉じ込めやすくなります。

観点	何に備えるか	設計の打ち手
拡張性	増員・増設	ポート・容量に2〜3割の余白
冗長性	機器・回線の故障	重要部分の二重化
セグメント分け	感染・侵入の拡大	用途別にネットワークを区切る

エレコムの法人向けネットワーク機器・支援

エレコムは、オフィスネットワークを構成するスイッチ・無線アクセスポイント・LANケーブルなどを一体で提供しています。「どこが詰まっているか分からない」「全体構成を相談したい」という段階からの問い合わせにも対応します。

項目	内容
製品カテゴリ	L2/L3スイッチ／PoE対応スイッチ／無線AP／LANケーブル・周辺機器
想定規模	小規模オフィスから複数フロア・複数拠点まで
支援範囲	機器選定・構成提案の相談、グループ会社と連携した電波調査・設計・施工・保守

スイッチは法人向けEHBシリーズを展開し、L2アンマネージから、VLAN・QoS・ループ防止に対応したL2 Webスマートまで揃えています。無線APはWi-Fi 6のWABシリーズから現行のWi-Fi 7「WAB-BE」まで対応します。

• 法人向けネットワーク機器の詳細を見る
• 構成のご相談・お問い合わせ

よくある質問

• Q1. ネットワーク設計は自社でやるべきですか、外注すべきですか。

  規模によります。数人〜十数人で構成がシンプルなら、機器の選定とつなぎ方を押さえれば自社で組めることも多いです。複数フロア・複数拠点・部署分離が必要な規模では、専門の設計を入れたほうが安全です。

• Q2. 回線を速いものに替えれば、全部解決しますか。

  しないことが多いです。回線は元栓にすぎず、ルーター・スイッチ・無線のどこかが細ければ、そこが新たな上限になります。

• Q3. すべての機器を一度に新しくする必要がありますか。

  ありません。一番細い層から優先的に手を打つのが効率的です。

まとめ：設計とは「いちばん細い管を作らない」こと

オフィスのネットワークは、回線・ルーター・スイッチ・末端の4層でできています。設計とは、この4層をバランスよく組み、どこにも細い管を作らないことです。

• 構成は4層で捉える。1層だけ強化しても全体は速くならない
• 「遅い」は症状から原因の層を切り分けてから手を打つ
• 設計には拡張性・冗長性・セグメント分けの備えを最初から組み込む
• すべてを一度に替える必要はない。一番細い層から優先する

まずは自社のネットワークが「どの層で詰まっているか」を見極めることから始めてください。全体構成の判断に迷ったら、機器を一体で提供しているメーカーに相談するのも一つの方法です。
