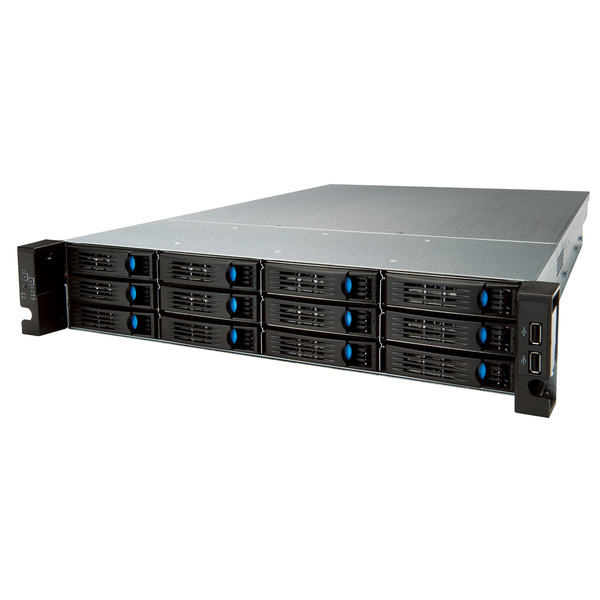

ハイエンド2U12ベイWSS2012R2Std搭載NAS18TB

NSB-96SシリーズNSB-96S18T12RWS

高信頼+超高速なデーターセンター向け12ベイ2UラックマウントWindowsStorageServer2012R2搭載NAS。HDD×9台、SSD×3台のディスク構成で記憶域プールを使用してディスク構成することで、超高速なディスクアクセスを実現

    ラインアップ

    型番/JANCD 特長 標準価格 備考
    NSB-96S24T12RW 4953103472662
    24TB(HDD×12台) ¥898,000(税抜)
    ¥987,800(税込)
    販売終了
    受注生産
    NSB-96S36T12RW 4953103472679
    36TB(HDD×12台) ¥998,000(税抜)
    ¥1,097,800(税込)
    販売終了
    NSB-96S48T12RW 4953103472686
    48TB(HDD×12台) ¥1,280,000(税抜)
    ¥1,408,000(税込)
    販売終了
    NSB-96S18T12RWS 4953103482357
    18TB(HDD×9台、SSD×3台) ¥898,000(税抜)
    ¥987,800(税込)
    販売終了
    受注生産
    NSB-96S27T12RWS 4953103482364
    27TB(HDD×9台、SSD×3台) ¥998,000(税抜)
    ¥1,097,800(税込)
    販売終了
    • 受注生産品については納期や価格等、通常商品と対応が異なる場合がありますので、ご注文の際には詳細をお問い合わせください。

    製品の特長

    WSS2012R2std搭載4ベイRAID5ボックスNAS NSB-75S4CS2シリーズ

    WindowsNAS NSB-96S12RW/96S12RWSシリーズHDDモデル・SSD+HDDモデルをラインアップ

    シリーズのラインアップ比較

    データセンターの構築・拡張に最適な、高信頼+超高速ハイエンド・ラックマウントモデルです。19インチラックの2Uサイズでマウントできます。

    • WindowsNASNSB-96SRWシリーズ(HDDモデル)
      12台のHDDを搭載し、ハードウェアRAIDによるRAID 0/1/5/6/10/50/60に対応しています。高い耐障害性と高速性を併せ持つ、バランスの良いモデルになっています。
    • WindowsNASNSB-96SRWSシリーズ(SSD+HDDモデル)
      12ベイに9台のHDDと3台のSSDを搭載、記憶域プールを使用し、高速なSSDをHDDのキャッシュとして利用することで驚異的な高速書き込みを実現し、高速処理が求められるデータセンターに最適です。
    HDDモデル SSD+HDDモデル
    シリーズ / 型番
    HDD台数 12台 9台
    SSD台数 0台 3台
    RAIDレベル RAID 0、1、5、6、10、50、60 記憶域プール
    (パリティ、デュアルパリティ、
    ミラー、3方向ミラー)
    最適な利用用途
    • ・ネットワークカメラの録画用
    • ・PCやNASのバックアップ
    シーケンシャルアクセス向け
    • ・データベースの記憶領域(i-SCSI接続)
    • ・日常業務における作業データの頻繁な
      データアクセス(ファイルサーバー用途)
    ※ランダムアクセス向け

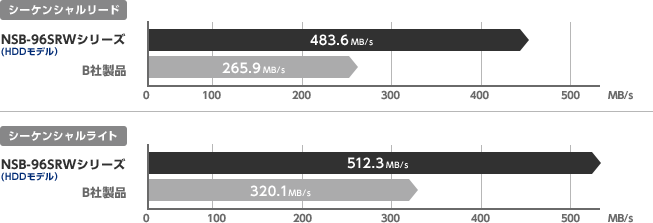

    HDDモデルと他社製品の比較(シーケンシャルリード/ライト)

    [測定PC]
    CPU:Core i7-4790K(4.00GHz)、メモリ:16GB、NIC:Intel X520-DA2、OS:Windows7 HomePremium 64bit SP1

    [測定方法](2016年4月当社調べ)
    RAID6を構成したNASとPCをLAN接続しベンチマークソフト(CrystalDiskMark3.03)にてシーケンシャルリード&ライトを測定
    10GigabitLAN(Intel X520-DA2)増設構成による測定

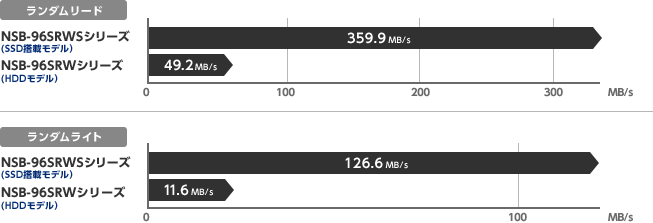

    SSD搭載モデルとHDDモデルの比較(ランダムリード/ライト 4K QD32)

    [測定方法](2016年4月当社調べ)
    NASのリモートデスクトップ画面でベンチマークソフト(CrystalDiskMark3.03)を実行して、ランダムリード&ライト 4K QD32を測定
    NSB-96SRWS:3方向ミラー、NSB-96SRW:RAID6
    10GigabitLAN(Intel X520-DA2)増設構成による測定

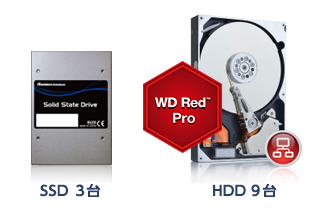

    HDDは、NASWare™ 3.0搭載のWD Red™ Proを採用

    本製品のHDDは、中・大規模向け、最大16ベイ対応NAS環境に最適なWestern Digital社製Red™ Proを採用しています。
    Western Digital社製RedPro™は、NASWare™ 3.0を搭載。外部振動抑制機能が強化され、HDDから受ける振動をリアルタイム補正による更なる信頼性の向上。

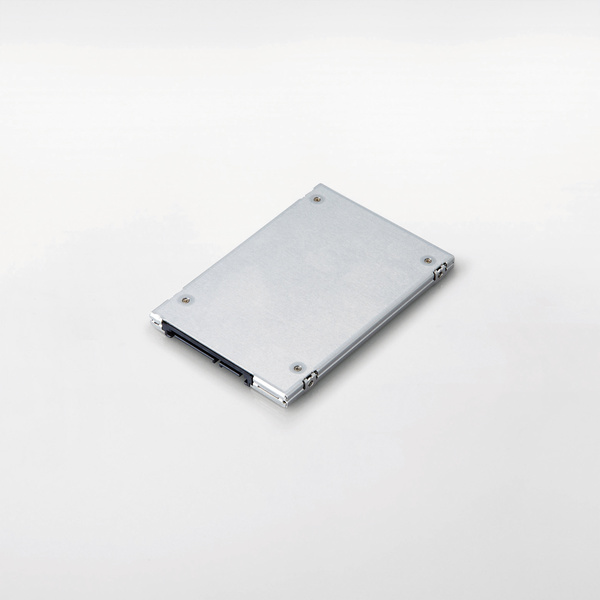

    より快適なストレージ環境を提供する、SSD搭載モデルをラインアップ

    SSD搭載モデル()は、組み込み機器向けSSDメーカーとして、数多くのOEM供給実績を誇るハギワラソリューションズ社製SSDを採用しています。
    ※SSD搭載モデル NSB-96SRWSシリーズのみ
    NSB-96S18T12RWS(18TB)
    NSB-96S27T12RWS(27TB)

    大規模オフィス・データセンターに最適WSS2012R2 Standard Edition 搭載

    WindowsStorageServerプリインストール

    本製品はMicrosoft社製最新のサーバーOS、WindowsServer2012 R2をベースとした「Windows® StorageServer2012 R2」を搭載しています。

    Standard Edition搭載 同時接続50台・大容量データアクセスを実現する高性能モデル

    50台のパソコンから同時アクセス可能。想定利用人数は、300人規模で、大規模オフィスやデータセンターに適した仕様です。登録可能なユーザ数は理論上無制限です。本モデルの場合はクライアントアクセスライセンスが(CAL)が不要な為ユーザ登録数が「無制限」となり、大規模ネットワークにおいても導入コストを抑えられます。NASにアクセスするトータルユーザ数が50を超える場合はこのStandard Edition搭載のNASをご購入ください。

    Windowsクライアントとの高い親和性。Active Directoryにネイティブ対応。

    Windowsのネットワーク環境との親和性が非常に高く、Windowsクライアントと変わらぬ操作性を実現します。ActiveDirectoryにネイティブ対応しているので、Windowsユーザーの一元管理対応、管理者負荷軽減が可能です。

    対応アプリケーションのインストールが可能

    各社のWindowsStorageServer対応のアプリケーションのインストールが可能です。ウイルス対策ソフトやバックアップソフト、UPS管理ソフトなどをはじめ、ストレージ管理に必要なアプリケーションをインストールしてご利用いただくことが可能です。

    ハードウェアによるRAIDで高速化を実現(※HDDモデルのみRAID 0/1/5/6/10/50/60に対応(※)

    HDDモデルなら、RAIDによる多様な構成が実現可能!

    HDD(12ベイ)モデルは()、ハードウェアによるRAID 0/1/5/6/10/50/60に対応します。耐障害性、高速性など用途に合わせてドライブを組み合わせることができます。
    ※対応製品:HDD(12ベイ)モデル型番
    NSB-96S24T12RW
    NSB-96S36T12RW
    NSB-96S48T12RW

    HDDを9台とSSDを3台内蔵(※SSD搭載モデルのみSSDをキャッシュ使用し、高速アクセス

    記憶域プール(双方向ミラー、3 方向ミラー)でSSDをキャッシュとして利用

    SSD搭載モデル()は、高速な「SSD」と大容量の「HDD」の特性を組み合わせたストレージ環境の構築ができます。
    ※SSD搭載モデル NSB-96SRWSシリーズのみ
    NSB-96S18T12RWS(18TB)
    NSB-96S27T12RWS(27TB)

    SSD+HDDモデルなら、WindowsServerの最新機能を、最大限に引き出す事が可能!

    • 階層化ストレージ機能
      頻繁にアクセスされるデータ(ホットデータ)は「SSD」、アクセス頻度が少ないデータ(コールドデータ)は、「HDD」にファイルを格納する事により、効率的なディスク活用が可能。
    • ライトバックキャッシュ機能
      SSDの一部領域(1GB)を小サイズのランダムな書き込みデータ用キャッシュとして優先的に利用する事が可能。

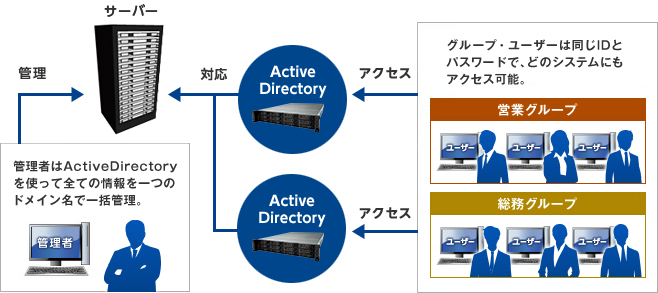

    Active Directory対応 大規模アクセスも安心・安全に管理可能安全便利なユーザー/アクセス/データ管理

    Active Directoryに対応し、大規模なユーザー・グループアクセス管理が可能です。

    本製品にはWindowsStorageServerOSが搭載されていますので、ネイティブにActiveDirectoryへの参加が可能です。ActiveDirectory対応によって、ユーザーの管理はサーバーが一元管理を行うため本製品で個々に設定を行う必要がありません。

    ActiveDirectoryが一元管理

    ※本製品はドメインコントローラとして使用する事はできません。

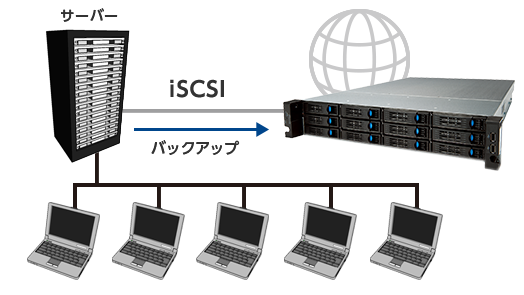

    iSCSIターゲット対応。NAS + iSCSIを同時使用。

    iSCSIによりネットワーク接続された本製品をローカルHDと同じように扱え、OS標準の機能やアプリケーションがそのまま使えます。ファイルサーバーへの増設、サーバーのバックアップなども可能です。ネットワーク接続のため使用するパソコンやサーバーのそばに置く必要がありません。

    スケジュールパワーオン/オフ

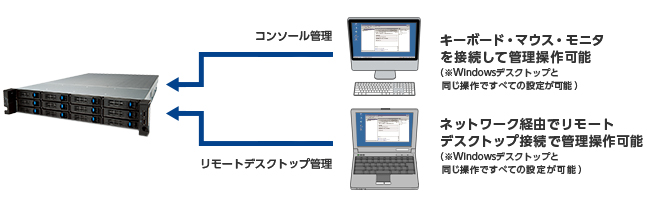

    選べる2つの管理方法

    キーボード・マウス・モニタを直接接続した「コンソール管理」と、コンソール管理と同じ操作ををネットワーク経由で行う「リモートデスクトップ管理」。現場と情報システム部門など、操作内容で分けた管理操作も可能です。

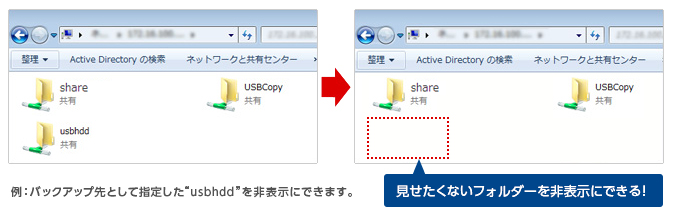

    共有フォルダーを非表示にできる

    エクスプローラーでNASを開いた際に、共有フォルダーの一覧に表示させないようにすることができるため、一般ユーザーからのアクセスを防げます。

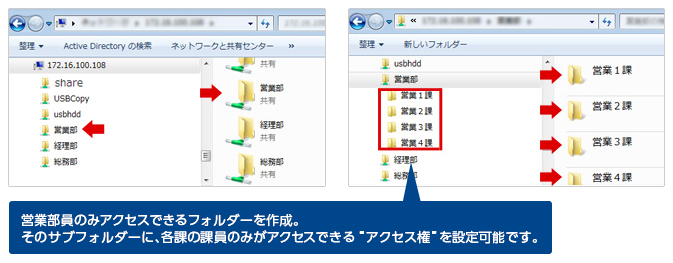

    サブフォルダーへのアクセス権限設定

    共有フォルダーのアクセス権設定に際して、共有フォルダー以下のサブフォルダーにも別途アクセス権を設定することができます。(階層の制限はありません)

    ハードウェア暗号化

    専用のハードウェア暗号化エンジンが搭載されており、重要なデータを安全に保管しておくことができます。万が一、NASや内蔵HDDが盗難にあっても、データを読み出すことはできません。

    運用管理に最適データ―センター利用を想定した機能装備

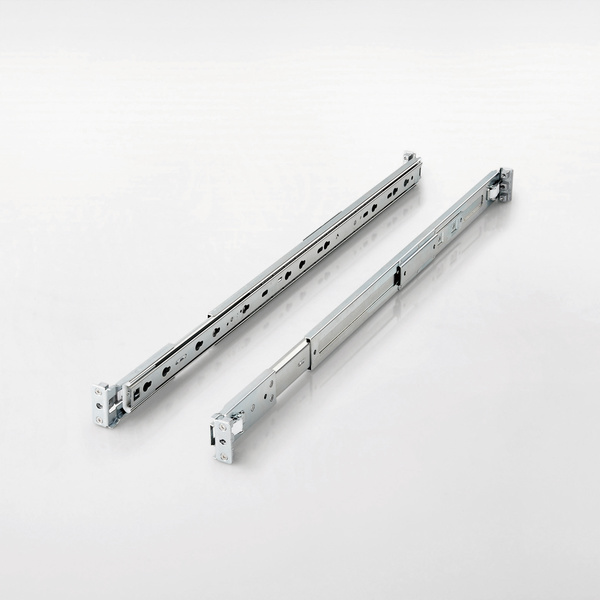

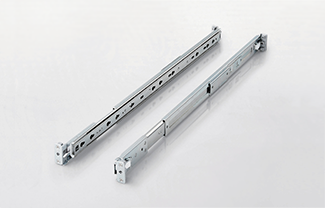

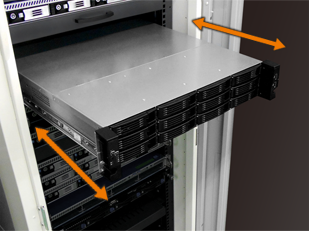

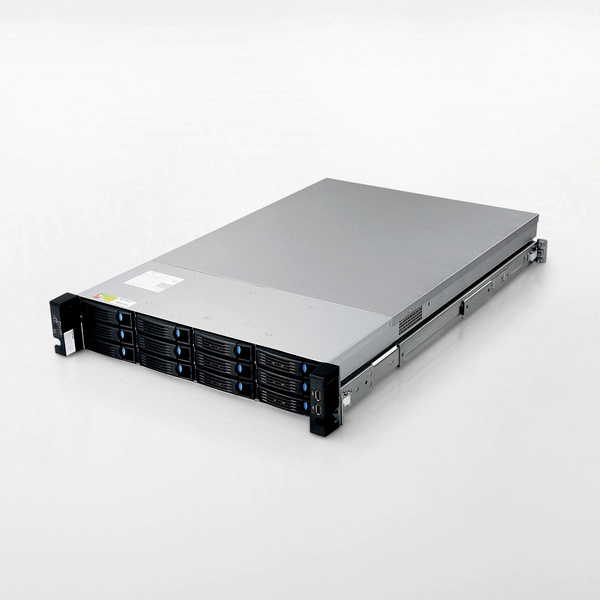

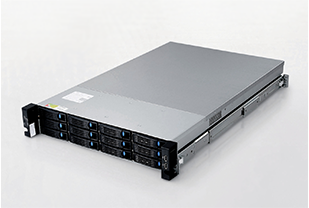

    19インチラック取り付け用スライドレール付属

    本製品にはラックマウント用の、スライドレールキットが標準添付されております。
    メンテナンス時などに背面コネクタやラックからの取り外しを容易にします。

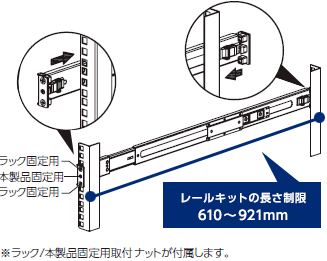

    添付レールキットに対応するラックは、奥行きが61.0cm~92.1cmのEIA規格19型ラックになります。

    常時監視しなくても、メールで情報を取得可能

    指定したメールアドレスへ「イベント発生時」「定期的」に管理画面で設定したアドレスにメールで通知を行ないます。
    これにより、常時監視をしなくても必要に応じて情報を取得することができます。
    また、通知メールのタイトルやヘッダをカスタマイズ可能。複数台のNASを導入した場合での管理も容易になります。

    • ディスク残容量通知
    • 不正電源断発生の通知
    • ディスク 異常のお知らせ
    • 温度異常の通知
    • Windowsシステムエラーの通知
    • バックアップ開始・完了・エラーの通知
    • 定期通知メール

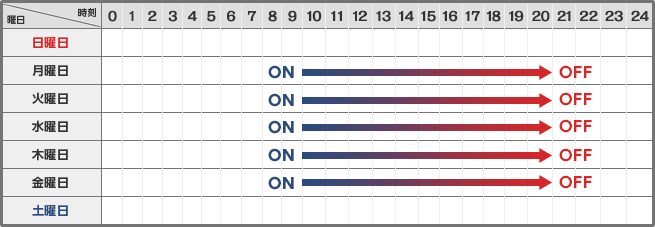

    スケジュールパワーオン/オフ機能

    設定した時刻に電源をオン/オフできるスケジュールパワーオン/オフ機能を搭載。業務時間外や休日などに自動で電源をオフにすることで節電と不正アクセスを回避することが可能です。曜日ごとにパワーオン/パワーオフの時刻を個別に設定可能です。

    スケジュールパワーオン/オフ

    NASコール機能搭載

    複数台のNASをまとめて管理する際に、「どのNASがどの部署用だったか?」「どこに設置したか?」などで、対象NASを探すのに苦労をされたことはありませんか?そんなときは、管理画面ナスコールを実行。対象のNAS本体からビープ音が鳴るため、どこに置いたか?どのNASだったか?を、瞬時に判別することができます。
    ※HostExplorer(クライアントPCからネットワーク上のNASを検索するソフト)から実行します。

    リダンダント電源対応

    高信頼電源ユニットを2基搭載し冗長化を実現。徹底的に安定稼動を追求しています。通常は両方のユニットから均一に供給し、片方から供給されなくなった場合、もう片方から全て供給されます。

    UIDランプ搭載

    複数のサーバーやネットワーク機器が集約されているラック環境下での作業に役立つUID(UnitIDランプ)を筺体正面と背面に搭載。UIDランプ(筺体前面と背面に装備)を点灯させる事により、作業対象のNASを簡単に視認する事が可能。

    レプリケーション機能・バックアップ・NICチーミング・UPS対応など万が一の備えも万全!高い信頼性を提供。

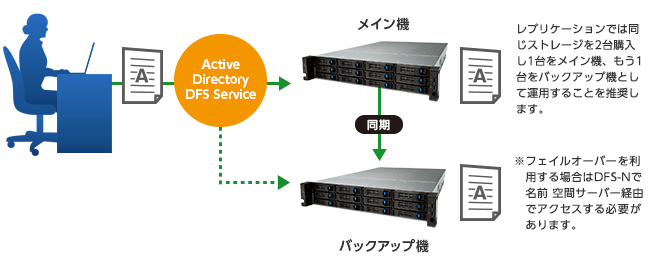

    レプリケーション・フェイルオーバー対応

    ActiveDirectory環境下で利用可能なレプリケーション機能(DFS-R)で別のNAS にデータを複製でき、NAS 内のデータを常に同期・バックアップできます。レプリケーションを設定すると、メイン機へのデータ書き込みと自動的にバックアップ機へコピーが行われるので、万が一のときにもデータの消失を最小限に押さえる事ができるため安心です。DFS名前空間サーバーを利用したフェイルオーバーを設定すると、メイン機に障害発生した場合、自動的にバックアップ機がメイン機に切り替わります。システムのダウンタイムがほぼないため、継続使用が必要なシステムも安心です。

    レプリケーション機能搭載

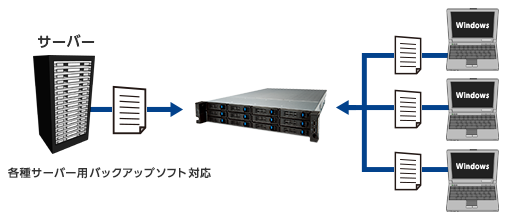

    サーバーバックアップにも使える

    パソコン用バックアップソフト、サーバー用バックアップソフトに対応しているため、各種バックアップソフトウェアから保存先として指定できます。TimeMachineに対応しているため、Macのバックアップが可能です。

    レプリケーション機能搭載

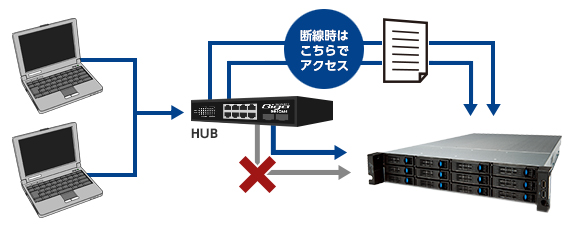

    NICチーミング機能対応。万が一のケーブル切断でも通信の信頼性を向上

    ギガビットLAN端子を4ポート搭載。複数のLANケーブルを使用して冗長化、高速転送に対応。 万が一のケーブル切断などでも接続を確保できることで通信の信頼性を向上します。 また、複数の経路に負荷分散することで、帯域の増強ができます。

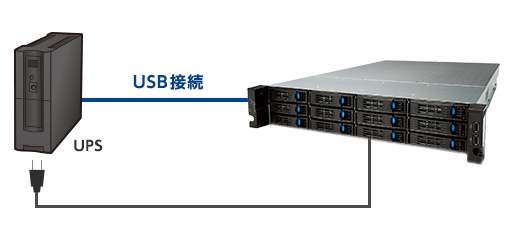

    UPS対応。故障時の復旧や、複数導入時に

    UPSを通信用のUSBケーブで接続することで、停電発生時にはUPSからの異常通知により安全にシャットダウンし、予期せぬ停電による障害から本製品を守ります。

    UPS対応

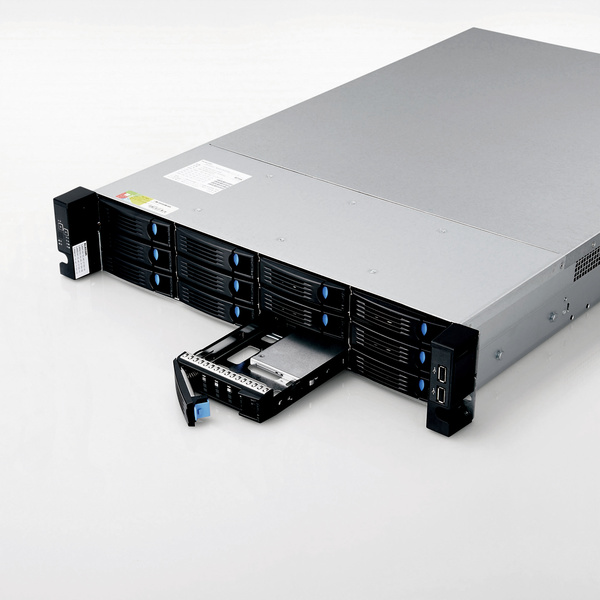

    ホットスワップ対応。電源を入れたままディスクの交換が可能

    各ドライブユニットにはロック機構が搭載されており、誤ってHDD ユニットを取り出すことを防止します。RAID障害発生時にはシステムを停止することなくHDDの交換が可能です。※画像は、HDDモデル(NSB-96S24T12RW)です。

    世代管理可能なバックアップによるデータの復元が可能

    Windows Server Backupを利用し、USB HDDまたはNAS内部にバックアップを行なうことで世代管理が可能です。世代管理を行なうことで、例えば重要なファイルを誤って削除してしまった場合などに、それ以前の状態に戻すことが可能です。



    業界No.1とことん安心2大サポート

    1. ホームページ

    エレサポ よくあるお問い合わせ、対応情報、マニュアルなどをインターネットでご案内しております。

    2. サポートダイヤル

    技術・相談料は不要です。全国共通(ナビダイヤル)のみでご利用いただけるサービスです。お客様の悩みにトコトン対応いたします!

    無駄な経費発生を防ぐ安心の3年保証

    長期にわたって、SOHOや企業ユースでも安心してご利用いただけるよう標準でセンドバック修理による保証を3年間添付しています。

    ※3年保証は、お客様がご購入された製品の機能に関するものであり、ハードディスクに記憶されているデータの消失または破損について保証するものではありません。

    いろいろ選べるオプション保守サービス

    標準のセンドバック修理以外にも、オプションで様々な保守メニューを用意しています。

    オンサイト保守 >
    デリバリー保守 >
    センドバック延長保守 >

    最長5年までの保守パックをご用意していますので、長期間安心してご利用いただけます。

    いつでもどこでもNASの稼動状態を確認クラウド型のNAS状態管理サービス「NASみる」

    NASみるとは?

    無償で利用可能な、NAS状態管理サービス

    エレコム製NAS製品“NSBシリーズ”をご利用いただくにあたり、無償で利用できるクラウド型NAS管理サービスです。 Webブラウザでの運用が可能で、OS環境を選ばず、インターネット経由でシステム管理者のPCで一元管理できるので、NAS製品の運用管理の負担を軽減することができます。

    ※音声がでますので、音量にご注意ください。

    NAS状態管理サービス「NASみる」でNASの運用負荷軽減

    クラウド型のNAS状態管理サービス「NASみる」。 クラウド型なのでインターネットがあればいつでもどこでもNASの稼動状態を確認できます。 機器障害の事前予防や障害時の復旧をサポートします。また、メール通知機能で管理者が設定した様々なトリガー発生時にメールが自動送信されますので、別の業務をしていても障害に気づけます。 「NASみる」に対応したエレコム製NASなら無償で利用できます。

    NSB-96S12RWシリーズは「NASみる」の一部の機能に制限事項がございます。 詳しくはこちらをご確認ください。

    製品仕様

    製品 NSB-96S12RWシリーズ / NSB-96S12RWSシリーズ
    CPU Haswell Core i3 Dual Core 3.5GHz
    メモリ 8GB
    OS Windows Storage Server 2012R2 Standard Edition
    システム保全性 データディスクと物理的に異なるドライブ構成
    LANポート 1000BASE-T/100BASE-TX
    ネットワークプロトコル TCP/IP(IPv4、IPv6)
    ファイル共有プロトコル SMB/http/https/ftp/nfs
    登録可能ユーザ数 無制限
    登録可能グループ数 無制限
    登録可能共有フォルダ数 無制限
    ドライブ構成
    NSB-96S12RWシリーズ
    NSB-96S24T12RW : 24TB(2TB HDDx12台)
    NSB-96S36T12RW : 36TB(3TB HDDx12台)
    NSB-96S48T12RW : 48TB(4TB HDDx12台)
    NSB-96S12RWSシリーズ
    NSB-96S18T12RWS : 18TB (2TB HDD×9台、60GB SSD×3台)
    NSB-96S27T12RWS : 27TB (3TB HDD×9台、60GB SSD×3台)
    データ領域容量
    (出荷時デフォルト)
    NSB-96S12RWシリーズ
    NSB-96S24T12RW : 約20,000GB
    NSB-96S36T12RW : 約30,000GB
    NSB-96S48T12RW : 約40,000GB
    NSB-96S12RWSシリーズ
    NSB-96S18T12RWS : 約6,000GB
    NSB-96S27T12RWS : 約9,000GB
    対応RAIDレベル
    NSB-96S12RWシリーズ
    RAID0,1,5,6,10,50,60
    NSB-96S12RWSシリーズ
    記憶域プール(パリティ、デュアルパリティ、ミラー、3方向ミラー)
    ディスク暗号化機能 対応
    バックアップ レプリケーション(DFS-R)
    WindowsServerバックアップ
    ボリュームシャドウコピー
    robocopy
    管理機能 コンソール管理、リモートデスクトップ
    USB3.0ポート (バックアップユニット接続用) 2ポート搭載
    USB2.0ポート (UPS、コンソール接続用) 前面2ポート、背面2ポート搭載
    動作時環境温度 温度:0~40℃、湿度:0~80%R.H.(結露なきこと)
    入力電圧 AC100V±10%
    消費電力(最大)
    NSB-96S12RWシリーズ
    NSB-96S24T12RW : 約186.3W
    NSB-96S36T12RW : 約198.7W
    NSB-96S48T12RW : 約214.2W
    NSB-96S12RWSシリーズ
    NSB-96S18T12RWS : 約162.2W
    NSB-96S27T12RWS : 約198.7W
    消費電力(定格)
    NSB-96S12RWシリーズ
    NSB-96S24T12RW : 約186.3W
    NSB-96S36T12RW : 約198.7W
    NSB-96S48T12RW : 約214.2W
    NSB-96S12RWSシリーズ
    NSB-96S18T12RWS : 約162.2W
    NSB-96S27T12RWS : 約198.7W
    発熱量
    NSB-96S12RWシリーズ
    NSB-96S24T12RW : 約670kJ/h
    NSB-96S36T12RW : 約716kJ/h
    NSB-96S48T12RW : 約770kJ/h
    NSB-96S12RWSシリーズ
    NSB-96S18T12RWS : 約583kJ/h
    NSB-96S27T12RWS : 約622kJ/h
    エネルギー消費効率
    NSB-96S12RWシリーズ
    NSB-96S24T12RW : 区分N,約0.0077
    NSB-96S36T12RW : 区分N,約0.0055
    NSB-96S48T12RW : 区分N,約0.0044
    NSB-96S12RWSシリーズ
    NSB-96S18T12RWS : 区分N,約0.0089
    NSB-96S27T12RWS : 区分N,約0.0073
    VCCI VCCI ClassA

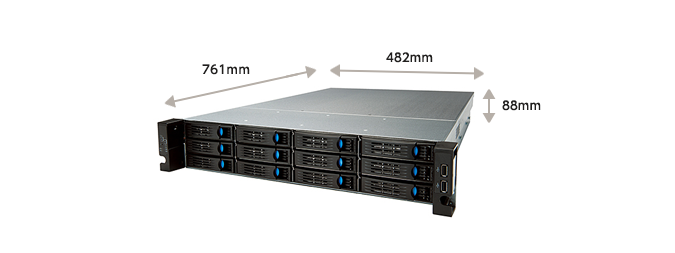

    外形寸法(幅×高さ×奥行き) 幅482×奥行761×高さ88(突起部を除く)
    質量
    NSB-96S12RWシリーズ
    NSB-96S24T12RW : 約25kg (HDD除く)
    NSB-96S36T12RW : 約25kg(HDD除く)
    NSB-96S48T12RW : 約25kg(HDD除く)
    NSB-96S12RWSシリーズ
    NSB-96S18T12RWS : 約25kg (HDD除く)
    NSB-96S27T12RWS : 約25kg (HDD除く)
    設置方向 水平
    設置方法 19型ラックマウント設置
    冷却ファン 筐体ファン ×3(内部)
    電源ファン ×2(各電源ユニットに1)
    ユニット前面装備 電源スイッチ x1
    電源LED x1
    UIDスイッチ x1
    UID LED x1
    ステータスLED x1
    LAN LEDx4
    USB2.0ポート x2

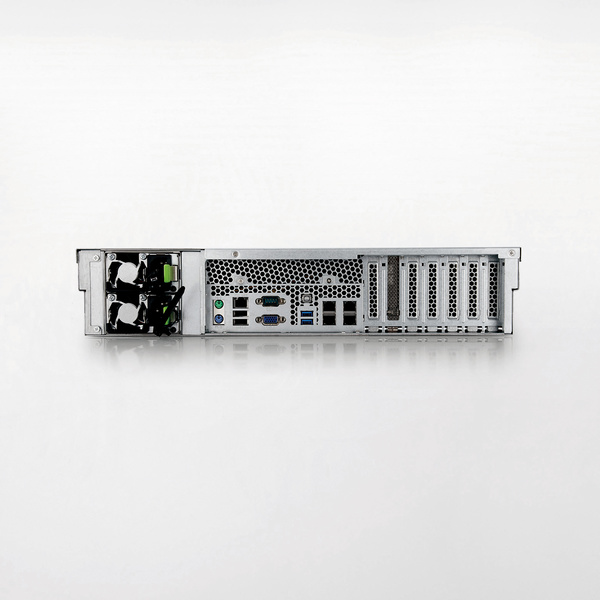

    ユニット背面装備 LANポート(RJ45)x4
    VGAポート(ミニDsub15ピン)x1
    USB3.0ポートx2
    USB2.0ポートx2
    電源コネクタ(3極,アース付き)x2
    UIDスイッチ(LED付き)x1
    保証期間 3年間

    ※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。

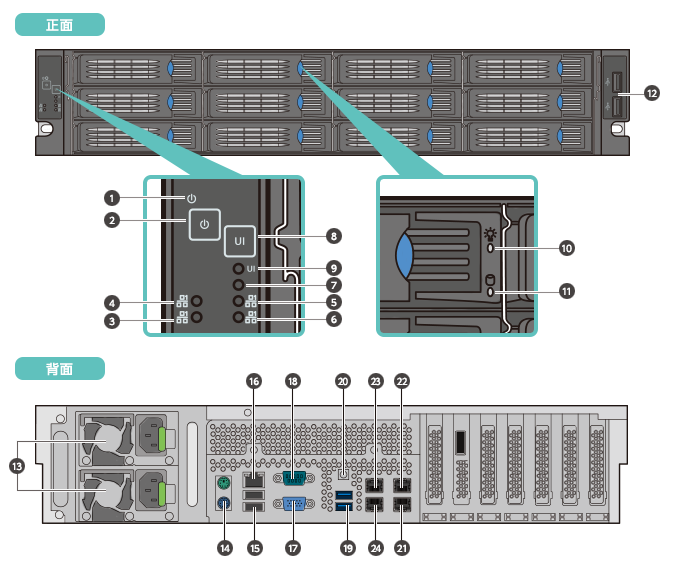

    各部名称

    各部名称

    • ①電源ランプ
    • ②電源ボタン
    • ③LAN 1ランプ
    • ④LAN 2ランプ
    • ⑤LAN 3ランプ
    • ⑥LAN 4ランプ
    • ⑦エラーランプ
    • ⑧UID ボタン
    • ⑨UID ランプ
    • ⑩HDD ステータスランプ
    • ⑪HDD アクセスランプ
    • ⑫USB2.0 ポート
    • ⑬電源ユニット
    • ⑭PS/2 ポート (使用しません)
    • ⑮USB2.0 ポート
    • ⑯BMCポート (使用しません)
    • ⑰VGA ポート
    • ⑱シリアルポート (使用しません)
    • ⑲USB3.0 ポート
    • ⑳UIDボタン
    • (21) LAN ポート1
    • (22) LAN ポート2
    • (23) LAN ポート3
    • (24) LAN ポート4

    対応OS(パソコン)

    • ※最新のOSについては、製品パッケージ正面貼り付けのラベルを参照してください。
    • ※Windows Server 2008 / 2008 R2 SP2以降
    • ※Windows Server 2003 / 2003 R2 SP2以降
    • ※Windows7 SP1以降
    • ※Windows Vista SP2以降
    • ※Windows XP SP3以降
    • ※その他、(ソフトウェア・UPS・HDD)の対応状況は対応表ページをご確認ください。

    対応機器

    PC
    • DOS/V(OAOG仕様)
    • Apple Macシリーズ
      ※対応LANインターフェイスを搭載した機種
    プリンター
    • 各種プリンター

    えれさぽ

    富士通PCサーバにおける動作検証

    富士通製品

    • PRIMERGY RX1330 M2
      OS: Windows Server 2012R2
    • PRIMERGY RX2540 M2
      OS: Windows Server 2012R2

    ELECOM製品

    NAS
    • DataStor NSB-96S18T12RWS
      OS: Windows Storage Server 2012R2
    • DataStor NSB-96S48T12RW
      OS: Windows Storage Server 2012R2
    スイッチングハブ

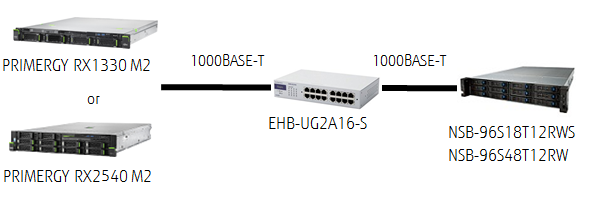

    富士通PCサーバ「PRIMERGY RX1330 M2/RX2540 M2」における「DataStor」シリーズ動作検証

    製品構成(付属品)

    • ●AC電源ケーブル(約1.8m) 2本
    • ●LANケーブル約1.5m1本
    • ●設定用CD-ROM
    • ●ご使用の前にお読み下さい1枚
    • ●セットアップガイド(接続編) 1枚
    • ●ラック取り付け用レールキット
