法人向け Wi-Fi 6(11ax)対応無線アクセスポイント

WAB-M1775-PS

「Wi-Fi 6」(IEEE802.11ax Draft準拠)対応。5GHz/1201Mbpsと2.4GHz/574Mbps同時通信で最大1775Mbps対応。最大256台の端末接続に対応し、接続端末間の動画再生やデータダウンロード時間のばらつきを抑える「平等通信機能」搭載!PoEパススルーやオプション外付けアンテナで環境に応じた導入・調整も可能。学校だけでなくオフィス利用でも多台数同時接続時に安定した通信を実現する法人向けアクセスポイント。※無線速度は規格最大値

  • EU Rohs指令準拠製品

ラインアップ

型番/JANCD 特長 標準価格 備考
WAB-M1775-PS 4549550155359
Wi-Fi 6(11ax Draft) ¥42,680(税込)
¥38,800(税抜)
発売中

    製品の特長

        従来規格の約1.5倍の高速通信を実現。※11ac 2x2モデル「WAB-S1167-PS」との比較 「Wi-Fi 6」対応。最大1775Mbps(理論値)をサポート。

        「Wi-Fi 6」(IEEE802.11ax Draft準拠)対応。 5GHz/1201Mbpsと2.4GHz/574Mbps同時通信で最大1775Mbps対応(理論値)。 従来製品の11ac 2×2対応モデルに比べ、約1.5倍の高速通信を実現します。

        タブレットを用いた授業や会議も快適動作 平等通信機能搭載

        端末ごとの通信状況を均一化する「平等通信機能」を搭載し、複数端末の同時利用による動画再生やデータダウンロードにおける通信処理の待ち時間を軽減。 ICT教育における1人1台の端末利用環境化での利用端末ごとの通信処理時間のばらつきを解消し、円滑な授業の進行をサポートします。

        「平等通信機能」検証画像動画を公開中

        エレコム法人向け無線LANアクセスポイント「WAB-M1775-PS」平等通信機能実験

        接続された複数のクライアント間で通信スピードを平等化する機能のテスト映像です。
        型番:WAB-M1775-PS

        • ※本動画はテスト環境における結果であり、全ての環境で同じ結果が再現できることを保証する物ではありません。
        • ※本製品の仕様については、本ページ下部製品仕様をご確認ください。
        • ※音声がでますので、音量にご注意ください。

        離れた場所でも快適 「ビームフォーミング」対応

        端末方向に集中して電波を送信する「ビームフォーミング」機能により、対応する端末では、離れた場所でも快適な接続環境を提供します。

        学校の授業や企業の勉強会も快適 端末の同時接続台数は最大256台 ※推奨接続台数128台

        最大256台(5GHz:128台、2.4GHz:128台)の無線端末と同時接続が可能なため、災害時に避難所となった際や講堂・会議室での利用時に、一斉にアクセスしても安定した通信が可能です。

        LANケーブルのみで電源供給 PoE受電対応

        LANケーブルを使って電気を供給できるPoE受電(IEEE802.3af/at)に対応し、電源を敷設できない場所に設置が可能です。
        ※ACアダプターは標準添付されていません。オプション(WAB-EX-ADP1)をご用意しています。

        天井にアクセスポイントを設定する場合

        他PoE製品へ電源供給を実現 PoEパススルー機能搭載

        LANケーブルを使って電気を供給できるPoE受電(IEEE802.3af/at)に対応し、電源を敷設できない場所に設置が可能です。
        ※ACアダプターは標準添付されていません。 オプション(WAB-EX-ADP1)をご用意しています。

        また、PoEパススルー機能に対応し、本製品がIEEE802.3atで受電した際にはIEEE802.3af(Class2)受電機器1台にPoE給電可能です。

        より強固なセキュリティ規格に対応 WPA3-Personal、WPA3-Enterprise に対応

        従来のWPA2規格より強固なセキュリティ規格WPA3に対応。 SOHOなどの小規模ネットワークで利用されているWPA3-Personalに対応し、従来と変わらないWi-Fi接続方法のままで意識することなくセキュリティを強固にできます。

        また、WPA3-Enterpriseにも対応し、Radius(認証)サーバーと組み合わせることで、無許可機器を接続させないようにすることができます。

        法人ニーズにお勧めの機能を多数装備 マルチSSID機能搭載

        1台の無線アクセスポイントで複数のSSIDを管理する「マルチSSID」に対応、様々なセキュリティポリシーを1台で実現するため、SSIDごとに認証および暗号方式を設定できます。 最大32個のSSID(2.4GHz:16個, 5GHz:16個)を設定可能です。

        また、「IEEE802.1QタグVLAN」にも対応し、タグVLAN機能対応スイッチと組み合わせることにより、有線と無線の混在したネットワークでもシームレスなVLAN設計が可能です。 さらにRadius認証にも対応。 IEEE802.1xにより、アクセスを許可されたユーザーだけをネットワークに接続可能にし、セキュアなネットワークを構築することができます。

        来客者へインターネット環境を提供 ゲストWi-Fi機能搭載

        来客へのネットワーク提供を簡単かつセキュアに実現する「ゲストWi-Fi機能」を搭載しています。

        • ※ゲストネットワークによる接続は、http(80 番ポート) / https(443 番ポート)など、ホームページ閲覧・メール送受信に関するポートのみに制限されます。 (設定変更により、利用できるポート種類を減らしたり、ポート制限なしでの利用も可能です。)
        • ※ゲストネットワークの通信制限による、別セグメントのサーバーやプリンターなどへのアクセスは制限されません。
        • ※ゲストネットワークへ同時に接続できる無線クライアントは最大128台です。(ゲストネットワーク用に設定するSSIDの最大同時接続台数の設定値により制限されます。初期値:128台)

        大規模災害時に誰もがスムーズに通信可能 災害用統一SSID「00000JAPAN」対応

        大規模災害時に誰でもスムーズに通信することができる災害用統一SSID「00000JAPAN(ファイブゼロジャパン)」を搭載し、手持ちのスマホ、タブレットやPCへの通信環境を提供します。

        切れない無線環境を構築 DFS障害回避/電波干渉回避機能を標準搭載

        DFS障害回避機能搭載で、5GHz DFS帯使用時でも切れない無線環境を構築し、教育現場や工場などで快適・安定通信を保ちます。 また、2.4GHz帯では電波干渉回避機能を搭載し、電子レンジなどのWi-Fi以外の機器から出る電波も常時監視。高精度で最適なチャンネルを定期的に決定します。

        「DFS障害回避機能」検証画像動画を公開中

        エレコム無線LANアクセスポイント「WAB-M1775-PS」DFS障害回避機能実験

        通信が安定している5GHz帯のWi-Fi。 しかしレーダー波を感知すると最短60秒間通信が止まってしまいます。 「WAB-M1775-PS」はレーダー波を感知しても即座に利用可能なチャンネルに切り替えることで通信の停止を回避します。 実際の実験映像でその効果を検証しました。

        • ※本動画はテスト環境における結果であり、全ての環境で同じ結果が再現できることを保証する物ではありません。
        • ※本製品の仕様については、本ページ下部製品仕様をご確認ください。
        • ※音声がでますので、音量にご注意ください。

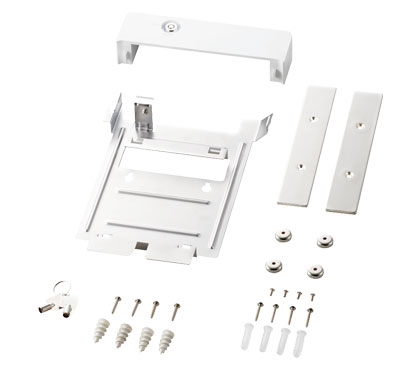

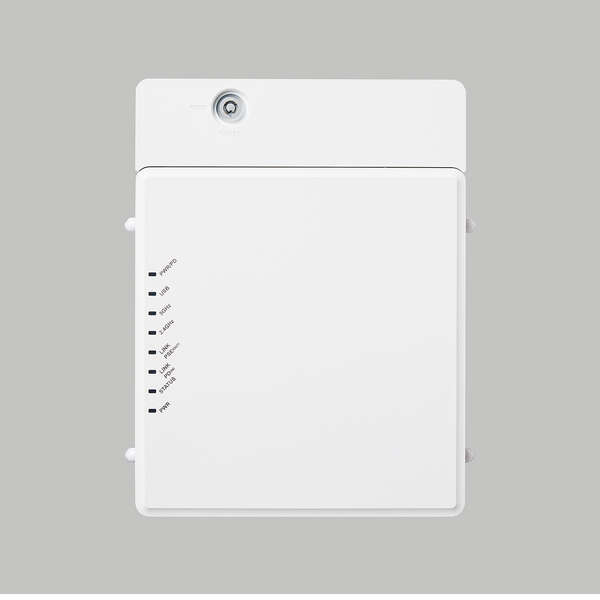

        設置オプション品標準装備 いたずら防止のセキュリティカバーやマグネットプレートを標準添付。

        マグネットや壁掛け・天井設置用金具を標準添付しているので、金属面や壁面・天井面など様々な場所に設置が可能です。 また、学校や公衆でのいたずらや破損を防ぐセキュリティーカバーが付属しています。

        過酷な環境となる夏場でも安定稼働を提供する 耐熱50℃対応

        夏場の学校や工場など、高温になりやすい環境でも使用可能な耐熱50℃対応です。

        法人用途で複数台を一括管理するツール(30日間無料)をご用意 管理ツールで複数のアクセスポイントをまとめて設定可能

        設置された複数台の無線アクセスポイントを管理パソコン1台でまとめて管理できる集中管理ソフトウェア「WAB-MAT」(オプション)に対応です。 複数のSSIDやセキュリティなどの一括設定や稼働状況を確認できる死活監視により、設定の省力化とネットワークダウンの最小化を実現します。

        法人向けアクセスポイント管理ツール
        「WAB-MAT」 (30日間無料)
        • アクセスポイント最大3000台(動作理論値)を一括管理
        • セグメント越えでの監視や設定が可能
        • SYSログサーバーとなり管理を行うことが可能

        対応製品、対応ファームウェアは対応表でご確認ください。

        • ※本管理ツールを使用するには、.Net Framework 4.5が必要となります。
        • ※各アクセスポイントのファームウェアは最新のものをご使用下さい。
        • ※本管理ツールは定期的にインターネット上のサーバーにライセンス認証を実行しますので、インターネットに接続された環境でお使いください。
        法人向けアクセスポイント検索ツール
        「WAB-MAT Lite」 (無償提供)
        • 初期設定時のアクセスポイントの検索
        • アクセスポイントの管理画面へアクセス
        • 初期導入時の負担を軽減

        対応製品、対応ファームウェアは対応表でご確認ください。

        • ※アクセスポイントモードのみ対応
        WAB-MAT WAB-MAT Lite
        機能 有償
        (30日間無料)
        無償
        主な機能 アクセスポイントの管理 アクセスポイントの検索/管理画面アクセス
        ファームウェア更新
        (AP登録方法)

        ( 自動検出されたAPリストより選択/手動追加 )

        ( 自動検出されたAPリストより選択 )
        一括管理機能
        最大3000台(動作理論値)
        (推奨1000台)
        死活監視
        設定変更
        SYSログ機能
        メール通知
        利用用途
        一括 管理による
        管理者の負担を軽減
        初期設定時のアクセスポイントの検索及び管理画面へのアクセスに対応し、初期導入時の負担を軽減

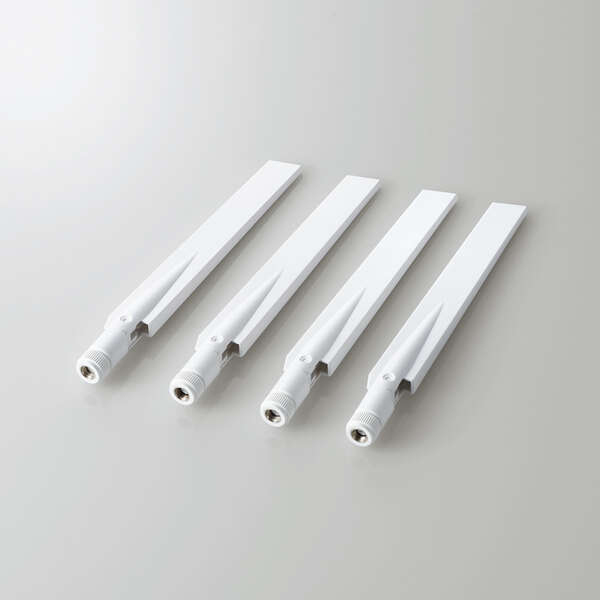

        電波到達エリアの調整も可能 オプション外付けアンテナを用意

        設置場所に応じた電波調整が可能なオプション外付けアンテナ(WAB-EX-ANT1)も用意。 ネットワーク設計に応じた柔軟な対応が可能です。

        管理をシンプルに素早く行う コンソールコマンド設定機能を搭載

        Web UIのみならず、SNMPやSSH、Telnet、コンソールでの機器管理に対応します。 現在の管理手法に合わせた管理を選択することが可能です。

        ユーザー登録で更に、2年延長保証 安心の3年保証(センドバック保守)

        保証期間は安心の3年保証(センドバック保守)。
        更にご購入いただいてから3カ月以内にユーザー登録いただいたお客様限定で2年の延長保証(合計5年間)いたします。

        • ※ユーザー登録による2年延長保証提供につきましては、エレコムサポート&サービス株式会社(ESSC)が行います。

        長期的な機器使用を支える 保守サービスにも対応

        長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。 お客様のニーズに応じてお選びいただけます。

        デリバリー保守(オプションサービス)

        障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器を弊社に送り返していただきます。

        センドバック延長保守(オプションサービス)

        標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。

        動作確認済Radius(認証)サーバー、サプリカント

        Radius(認証)サーバー ソリトンシステムズ
        NetAttest EPS EPS-SX04-A
        Ver4.10.6
        センチュリーシステムズ
        RA-830
        Ver1.21.1
        YE DIGITAL
        NetSHAKER W-NAC
        Ver7.1
        認証方式
        • EAP-TLS
        • EAP-MS-PEAP
        • EAP-TLS
        • EAP-MS-PEAP
        • EAP-TLS
        • EAP-MS-PEAP
        サプリカント
        • 【アップル】
          iOS標準サプリカント
        • 【マイクロソフト】
          Windows 10 OS標準サプリカント
        • 【アップル】
          iOS標準サプリカント
        • 【マイクロソフト】
          Windows 10 OS標準サプリカント
        • 【アップル】
          iOS標準サプリカント
        • 【マイクロソフト】
          Windows 10 OS標準サプリカント

        環境にやさしい EU RoHS指令準拠

        EU RoHS指令とは電気・電子機器に関する特定有害物質の使用制限についてEU(欧州連合)が決めた指令です。

        鉛(Pb)、水銀(Hg)、カドミウム(Cd)、六価クロム(Cr6+)、ポリ臭化ビフェニール(PBB)、ポリ臭化ジフェニルエーテル(PBDE)、フタル酸ビス(2-エチルヘキシル)=(DEHP)、フタル酸ブチルベンジル(BBP)、フタル酸ジブチル(DBP)、フタル酸ジイソブチル(DIBP)の10種類の使用を制限するものです。

        各部名称

        • ① DCジャック
        • ② PD(IN)Etherポート
        • ③ PSE(OUT)Etherポート
        • ④ USBポート
        • ⑤ リセットボタン
        • ⑥ コンソールポート
        • ⑦ USBイジェクトボタン
        • ⑧ WPSボタン
        • ⑨ メンテナンスポート ※
        • ⑩ アンテナ端子

        ※保守用のため通常は使用しません。

        仕様

        無線LAN部|準拠規格(国際規格) IEEE802.11ax(Draft)/n/g/b、IEEE802.11ax(Draft)/ac/n/a(W52/W53/W56)
        無線LAN部|準拠規格(国内規格) ARIB STD-T66、ARIB STD-T71
        無線LAN部|周波数範囲 2.4GHz:2,400~2,484MHz、5GHz:5,150~5,730MHz
        無線LAN部|チャンネル 2.4GHz帯:1~13ch、5GHz帯:36,40,44,48,52,56,60,64,100,104,108,112,116,120,124,128,132,136,140,144ch
        無線LAN部|変復調方式 IEEE802.11ax(Draft):MIMO-OFDMA、IEEE802.11ac/n:MIMO-OFDM、IEEE802.11a/g:OFDM、IEEE802.11b:DS-SS
        無線LAN部|通信タイプ 2.4GHz及び5GHz同時通信
        無線LAN部|アンテナ 内蔵アンテナ5本(2.4GHz帯:送受信2本、5GHz帯:送受信2本/DFS障害回避用アンテナ1本)
        無線LAN部|データ通信速度(理論値) IEEE802.11ax(Draft)(5GHz):最大1,201Mbps、IEEE802.11ax(Draft)(2.4GHz):最大574Mbps、IEEE802.11ac:最大867Mbps、IEEE802.11n(5GHz/2.4GHz):最大400Mbps、IEEE802.11a/g:最大54Mbps、IEEE802.11b:最大11Mbps
        無線LAN部|空中線電力 10mW/MHz以下
        無線LAN部|接続台数 最大256台(2.4GHz:128台、5GHz:128台)、推奨128台(2.4GHz:64台、5GHz:64台)
        無線LAN部|認証方式 Enhanced Open(Transition modeは対応予定)、WPA3 Personal、WPA2/WPA3 Personal、WPA2 Personal、WPA/WPA2 Personal(AES、TKIP/AES mixed)、WPA3 Enterprise 192-bit、WPA3 Enterprise、WPA2/WPA3 Enterprise、WPA2 Enterprise、WPA/WPA2 Enterprise(AES、TKIP/AES mixed)
        無線LAN部|暗号化方式 WEP:64/128ビット、WPA/WPA2/WPA3:AES/TKIP
        有線LAN部|準拠規格 IEEE802.3 10BASE-T、IEEE802.3u 100BASE-TX、IEEE802.3ab 1000BASE-T、IEEE802.3x Flow Control、IEEE802.3af/IEEE802.3at Power over Ethernet、IEEE 802.1Q VLAN Tagging
        有線LAN部|データ通信速度(理論値) 10Mbps/100Mbps/1000Mbps
        有線LAN部|ポート 10/100/1000BASE-T(RJ-45型8極コネクター)×2 ※1ポートはPoE受電ポート(PD(IN))、1ポートはPoE給電ポート(PSE(OUT))、オートネゴシエーション/Auto MDI/MDI-X対応
        有線LAN部|対応給電方式 PoE (IEEE802.3af/at準拠)
        有線LAN部|対応PoE給電機器 IEEE802.3af/at準拠 PoE給電機器
        有線LAN部|対応PoE給電ケーブル LANケーブルCat5e以上
        有線LAN部|PoEパススルー機能 対応(ただし、IEEE802.3atでのPoE受電時のみ)
        サポート機能|MACアドレスフィルタリング 128個(2.4GHz/5GHzそれぞれ64個)
        サポート機能|その他セキュリティー機能 IEEE802.1x/EAP(EAP-TLS,EAP-TTLS,EAP-PEAP)、不正AP検出(ワイヤレスモニター)、SSID隠蔽(ブロードキャストSSID)、SSIDセパレーター、STAセパレーター
        サポート機能|マルチSSID 2.4GHz:最大16個、5GHz:最大16個
        サポート機能|ゲストネットワーク 対応
        サポート機能|タグVLAN(IEEE802.1Q) 最大34個、VID=1~4,094
        サポート機能|QoS WMM対応
        サポート機能|緊急災害モード 00000JAPAN対応
        サポート機能|MU-MIMO 対応
        サポート機能|ビームフォーミング 対応
        サポート機能|平等通信機能 対応
        サポート機能|Wi-Fiローミング 対応
        サポート機能|DFS障害回避機能 対応
        サポート機能|その他サポート機能 WDS(2.4GHz/5GHzそれぞれ最大4個※同型番同士でのみ接続可能)、ロードバランス(接続台数制限)、内部RADIUSサーバー機能、マルチ→ユニキャスト変換機能、電波送信出力調整
        管理機能|管理プロトコル SNMP v1/v2c/v3、Trap
        管理機能|その他 シリアルポート、Telnet、Web UI、ロギング、設定ファイルのバックアップと復元、設定ファイルの自動バックアップ、ファームウェア更新、Syslog及びSyslog転送、NTPクライアント、節電スケジュール、WAB-MAT対応
        搭載動作モード アクセスポイントモード
        対応OS|Windows Windows 10 / 8.1
        対応OS|mac macOS Catalina 10.15 / macOS Mojave 10.14 / macOS High Sierra 10.13
        対応OS|その他 iOS 12.4 ~ 14.0、Android 8.0 ~ 10.0
        対応ブラウザー(WebUI設定時) Edge、Internet Explorer、Chrome、Safari
        電源部|入力電圧(ACアダプター) AC100~240V 50/60Hz
        電源部|入力電圧(PoE) IEEE802.3af 37.0~57.0V / IEEE802.3at 42.5~57.0V
        電源部|消費電力 ACアダプター給電時 : 最大14.2W (ACアダプター給電時はPoEパススルー機能は使用できません) / PoE受電時 : 単体動作時 最大12.95W、PoEパススルー使用時 最大25.5W (同時にUSBメモリーを使用できません)
        ハードウェア|インターフェース シリアルポート、サービスポート(保守用)
        ハードウェア|LED表示 PWR、STATUS、LINK PD/IN、LINK PSE/OUT(LAN)、2.4GHz、5GHz、USB、PWR/PD
        ハードウェア|USBポート 1ポート
        ハードウェア|スイッチ WPS、リセット、USBイジェクト
        ハードウェア|その他機構 セキュリティスロットあり
        規格|技術規格 Wi-Fi認証、VCCI Class B
        規格|安全規格準拠 TELEC、IEC61000-4-2(LV.3準拠)、IEC61000-4-3(LV.3準拠)、IEC61000-4-4(LV.3準拠)、IEC61000-4-5(LV.3準拠)、IEC61000-4-6(LV.3準拠)、IEC61000-4-8(LV.3準拠)、IEC61000-4-11(LV.3準拠)
        規格|環境基準 EU RoHS指令準拠 (10物質)
        MTBF 403,000時間@25℃、178,000時間@50℃
        環境条件 動作時|温度 0~50℃
        環境条件 動作時|湿度 10~90% (結露なきこと)
        環境条件 保管時|温度 -20~60℃
        環境条件 保管時|湿度 95%以下 (結露なきこと)
        外形寸法(幅×奥行き×高さ) 製品本体のみ : 幅170mm×奥行180mm×高さ35mm、セキュリティカバー使用時(取付金具含む) : 幅170mm×奥行225mm×高さ48mm(共に突起部含まず)
        質量 製品本体のみ : 約650g、セキュリティカバー使用時(取付金具含む) : 約950g
        付属品 専用シリアルケーブル 1本、マグネット 4個、マグネット用プレート 2枚、壁/天井設置用金具 1枚、セキュリティカバー 1セット、シリアルナンバーラベル 2枚、管理者情報シート 1枚、ELECOMロゴステッカー 1枚、クイックセットアップガイド/安全にお使いいただくために 各1枚
        オプション|管理ツール WAB-MAT対応
        オプション|ACアダプター WAB-EX-ADP1対応
        オプション|その他 オプションアンテナ WAB-EX-ANT1対応
        保証期間 3年
        保守サービス|デリバリー 1年/延長1年:EBS-DH-01A / 3年:EBS-DH-03A / 5年:EBS-DH-05A
        保守サービス|センドバック延長 1年:EBS-SB-01A / 2年:EBS-SB-02A
