法人向け11ac対応無線アクセスポイントインテリモデル

WAB-M2133

接続端末間の動画再生やデータダウンロード時間のばらつきを抑える「平等通信機能」搭載! MU-MIMOやビームフォーミング対応で、学校だけでなくオフィス利用でも多台数同時接続時に安定した通信を実現する11ac対応法人向けアクセスポイント。

  • EU Rohs指令準拠製品

ラインアップ

型番/JANCD 特長 標準価格 備考
WAB-M2133 4953103302471
IEEE802.11ac : 最大1733Mbps ¥49,800(税抜)
¥54,780(税込)
発売中

    製品の特長

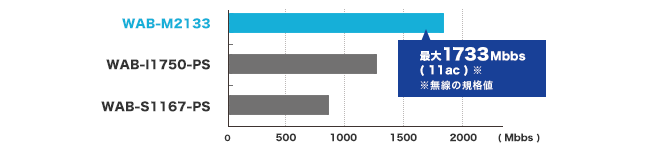

    4×4 / 11ac対応伝送速度 最大1733Mbps

    WAB-M2133は、IEEE802.11ac wave2に対応し、最大1733Mbpsの高速データ通信が可能です。
    ※最大規格理論値

    また、アンテナは4×4 MIMOの性能を最大限に活用可能な外付けアンテナを採用。
    設置場所に応じた快適なWi-Fi環境を提供します。

    外付けアンテナを採用

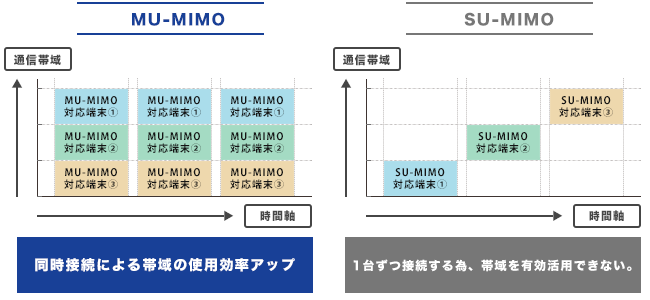

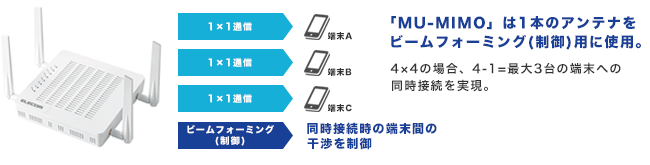

    MU-MIMO、ビームフォーミング対応最大3端末への同時データ送信

    複数端末への同時データ送信可能な「MU-MIMO機能」を搭載。
    接続端末側もMU-MIMOに対応していれば、最大3台の端末との同時通信により、快適な高速通信が可能です。

    また、ビームフォーミング機能により、対応端末に対して電波を適切に届けることで、離れた場所でも転送速度・安定性を向上させ快適通信が可能です。

    MU-MIMO機能搭載

    MU-MIMO機能搭載

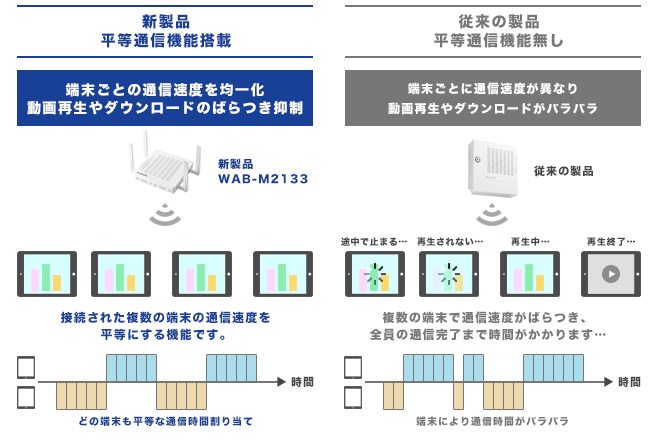

    タブレットを用いた授業や会議も快適動作平等通信機能搭載

    端末ごとの通信状況を均一化する「平等通信機能」を搭載し、複数端末の同時利用による動画再生やデータダウンロードにおける通信処理の待ち時間を軽減。 ICT教育における1人1台の端末利用環境化での利用端末ごとの通信処理時間のばらつきを解消し、円滑な授業の進行をサポートします。

    平等通信機能搭載

    「平等通信機能」検証画像動画を公開中

    エレコム法人向け無線LANアクセスポイント 新機能「平等通信機能」実験

    接続された複数のクライアント間で通信スピードを平等化する機能のテスト映像です。 本機能は法人向け無線LANアクセスポイントの新製品「WAB-M2133」に搭載されたものと同じ技術の実験映像です。

    ※映像は開発中ハード・ソフトにて撮影をおこなっております。
    ※本製品の仕様については、本ページ下部製品仕様をご確認ください。
    ※音声がでますので、音量にご注意ください。

    切れない無線環境を構築 (別売アダプター)DFS障害を事前に回避

    別売のDFS障害回避アダプター(WAB-EX-DFS)を接続することで、5GHz DFS帯使用時でも切れない無線環境を構築し、教育現場や工場などで快適・安定通信を保つエレコム製無線アクセスポイント用DFS※障害回避アダプターです。

    ※画像はWAB-M2133の使用例です。

    無線アクセスポイント本体との対応表

    無線アクセスポイント DFS障害回避アダプター
    (WAB-EX-DFS)
    型番 ファームウェアVer ハードウェアVer ファームウェアVer
    WAB-M2133 Ver.1.1.0 以上 全バージョン対応 Ver.1.03 以上
    WAB-I1750-PS Ver.1.5.4 以上 本体シリアルNo.
    末尾 A 以上
    Ver.1.09 以上
    WAB-S1167-PS Ver.1.5.5 以上 本体シリアルNo.
    末尾 A 以上

    ※本体シリアルNo.はパッケージ及びアクセスポイント本体裏面のラベルに記載されています。

    DFSとは?

    DFSとは、「Dynamic Frequency Selection(動的周波数選択)」の略です。 DFS帯使用時、気象レーダーや航空レーダーなどを感知した時は、該当電波を邪魔してはならず、通常のアクセスポイントでは電波が最短でも60秒間停止します。 法律で義務付けられ、アクセスポイントには必ず搭載されている機能です。

    エレコム製無線アクセスポイント用DFS障害回避アダプター WAB-EX-DFS

    「DFS障害回避アダプター」検証画像動画を公開中

    エレコム製無線アクセスポイント用DFS障害回避アダプター「WAB-EX-DFS」実験映像

    通信が安定している5GHz帯のWi-Fi。 しかしレーダー波を感知すると最短60秒間通信が止まってしまいます。 DFS障害回避アダプター「WAB-EX-DFS」があればあらかじめ切替先の空きチャンネルを確認しておき、レーダー波を感知しても即座に利用可能なチャンネルに切り替えることで通信の停止を回避します。 実際の実験映像でその効果を検証しました。

    ※音声がでますので、音量にご注意ください。

    学校の授業や企業の勉強会も快適同時接続最大250台 ※推奨接続台数125台

    5GHz帯と2.4GHz帯の同時使用に対応し、5GHz帯:最大200台、2.4GHz帯:最大50台、合計:最大250台の同時接続が可能。 教室や講堂、大会議室での利用時も安定通信環境を提供します。
    ※推奨接続台数:125台(5GHz帯:最大100台、2.4GHz帯:最大25台)

    Wi-Fi以外の電波も確認可能電波干渉回避機能

    コードレス電話などWi-Fi以外の機器から出る電波も検知。 周辺の電波状況を確認して、最適なチャンネル選択を実施します。

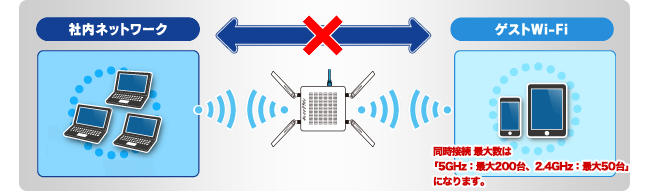

    来客者へインターネット環境を提供ゲストWi-Fi機能搭載

    ゲストWi-Fi機能を搭載し、セキュリティを守りつつ、来客者用ネットワークと社内ネットワークを分離することができます。

    ※ゲストネットワークによる接続は、http(80 番ポート) / https(443 番ポート)など、ホームページ閲覧・メール送受信に関するポートのみに制限されます。 (設定変更により、利用できるポート種類を減らしたり、ポート制限なしでの利用も可能です。)
    ※ゲストネットワークの通信制限による、別セグメントのサーバーやプリンターなどへのアクセスは制限されません。
    ※ゲストネットワークへ同時に接続できる最大数は「5GHz:最大200台または2.4GHz:最大50台」になります。

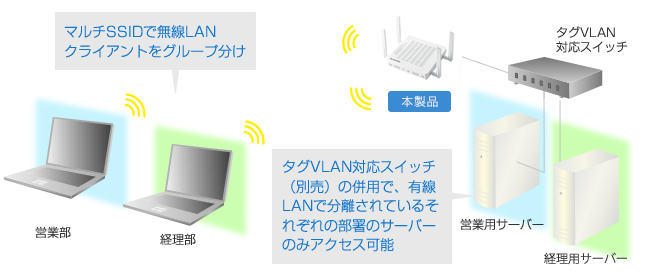

    法人ニーズにお勧めの機能を多数装備マルチSSID機能搭載

    1台の無線アクセスポイントで複数のSSIDを管理する「マルチSSID」に対応、様々なセキュリティポリシーを1台で実現するため、SSIDごとに認証および暗号方式を設定できます。
    最大34個のSSID(2.4GHz:16個, 5GHz:16個)を設定可能です。

    また、「IEEE802.1QタグVLAN」にも対応し、タグVLAN機能対応スイッチと組み合わせることにより、有線と無線の混在したネットワークでもシームレスなVLAN設計が可能です。
    さらにRadius認証にも対応。 IEEE802.1xにより、アクセスを許可されたユーザーだけをネットワークに接続可能にし、セキュアなネットワークを構築することができます。

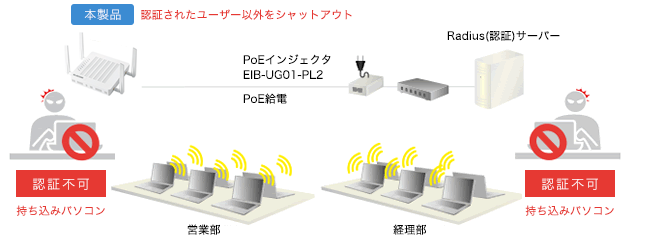

    セキュアな無線環境構築を実現IEEE802.1x/EAP認証に対応・内蔵RADIUSサーバー機能

    Radius(認証)サーバーと組み合わせることで、無許可機器を接続させないようにすることができます。 アクセスを許可されたユーザーだけがネットワークに接続できるIEEE802.1x/EAP認証に対応し、セキュアなネットワークを構築できます。

    ※内蔵RADIUSサーバー機能は最大100ユーザー登録可能(MACアドレス認証は非対応)。

    >動作確認済Radius(認証)サーバ、サプリカントはこちら

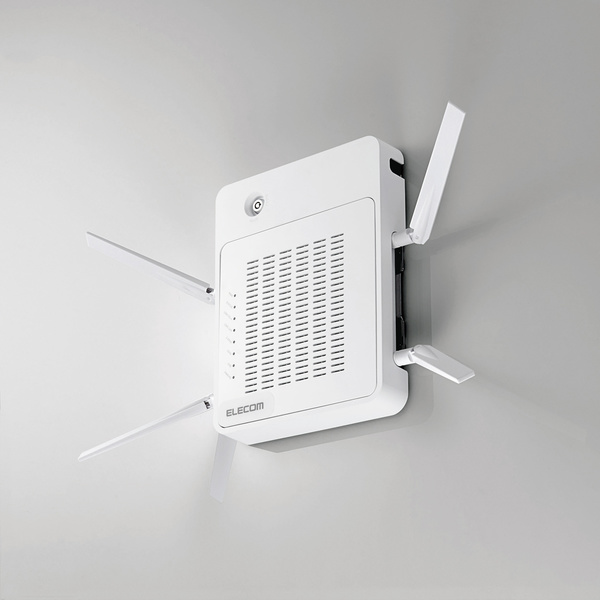

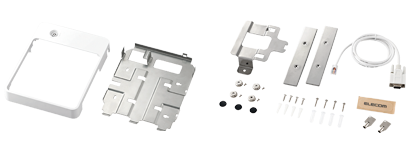

    設置オプション品標準装備柔軟な設置が可能な取付金具標準添付

    専用金具及びマグネットを標準添付。壁付け・天井付けなど様々な取付方法に対応します。
    また、ケンジントンロックにも対応し、機器を盗難から守ります。

    ※天井設置時は、設置方法により動作保証温度が異なります。
    セキュリティーカバー有り:動作時最大温度40℃ / セキュリティーカバー無し:動作時最大温度45℃
    ※マグネットによる設置は、壁面への設置のみをサポートいたします。

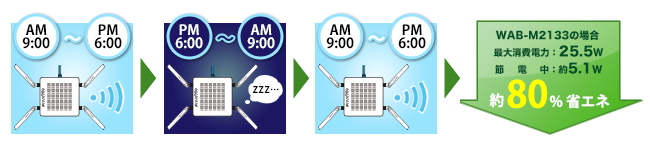

    誰も居ない日には自動的に省エネを実現誰も居ない日には自動的に省エネを実現

    無線LANの使用頻度が低い休日のオフィスなどで、自動的に無線やLEDをOFFにする節電スケジュール機能を搭載。手間なく省エネを実現します。

    法人用途で複数台を一括管理するツール(30日間無料)をご用意 管理ツールで複数のアクセスポイントをまとめて設定可能

    多台数導入時の管理工数を削減できる管理ツール「WAB-MAT」(有償)に対応。
    同じ設定内容を複数台に一括設定可能です。 また死活管理やログによりトラブル発生にすばやく対応できます。

    WAB-MAT WAB-MAT Lite
    機能 有償
    (30日間無料)
    無償
    主な機能 アクセスポイントの管理 アクセスポイントの検索/管理画面アクセス
    ファームウェア更新
      AP登録方法 自動検出されたAPリストより選択/手動追加 自動検出されたAPリストより選択
    一括管理機能
    最大2000台
    (推奨1000台)
    死活監視
    設定変更
    SYSログ機能
    メール通知
    利用用途
    一括 管理による
    管理者の負担を軽減
    初期設定時のアクセスポイントの検索及び管理画面へのアクセスに対応し、初期導入時の負担を軽減

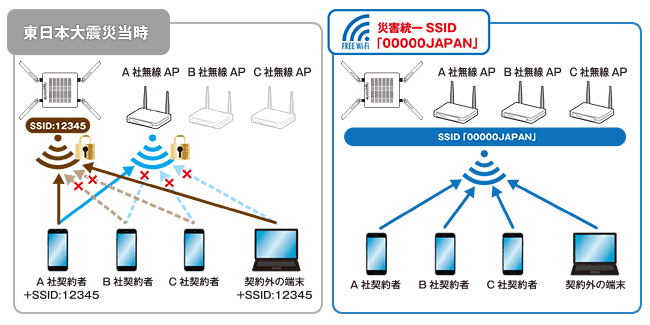

    大規模災害時に誰もがスムーズに通信可能災害用統一SSID 「00000JAPAN」対応

    無線LANビジネス推進連絡会が定めた「大規模災害時における公衆無線LANの無料開放に関するガイドライン (外部サイトへリンクします)」に準拠し、大規模災害でも誰もがスムーズに通信することができる、災害統一用SSID「00000JAPAN」を搭載。 万が一の際に手持ちのスマホ、タブレットやPCへのすばやい通信環境提供を実現します。

    ※WEB管理画面から実行することができます

    ユーザー登録で更に、2年延長保証安心の3年保証(センドバック保守)

    保証期間は安心の3年保証(センドバック保守)。
    更にご購入いただいてから3カ月以内にユーザー登録いただいたお客様限定で2年の延長保証(合計5年間)いたします。

    ※ユーザー登録による2年延長保証提供につきましては、エレコムサポート&サービス株式会社(ESSC)が行います。

    長期的な機器使用を支える保守サービスにも対応

    bnr_support_repair 長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。
    お客様のニーズに応じてお選びいただけます。

    保守サービスについて、詳しくはこちら

    デリバリー保守(オプションサービス)

    障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器を弊社に送り返していただきます。

    センドバック延長保守(オプションサービス)

    標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。

    動作確認済Radius(認証)サーバ、サプリカント

    □動作確認済みRadius(認証)サーバ、サプリカント
    Radius(認証)サーバー ソリトンシステムズ
    NetAttest EPS EPS-ST04
    Ver4.8.11
    センチュリーシステムズ
    RA-730
    Ver1.15.0
    認証方式 EAP-TLS
    EAP-MS-PEAP
    EAP-TLS
    EAP-MS-PEAP
    サプリカント 【マイクロソフト】
    Windows10 OS標準サプリカント

    【アップル】
    iPad OS標準サプリカント
    【マイクロソフト】
    Windows7 OS標準サプリカント

    製品仕様

    法人向け11ac対応無線アクセスポイントインテリモデル(WAB-M2133)
    WAB-M2133

    接続端末間の動画再生やデータダウンロード時間のばらつきを抑える「平等通信機能」搭載! MU-MIMOやビームフォーミング対応で、学校だけでなくオフィス利用でも多台数同時接続時に安定した通信を実現する11ac対応法人向けアクセスポイント。

    無線LAN部 準拠規格(国際規格) IEEE802.11n/g/b、IEEE802.11ac/n/a(W52/W53/W56)
    無線LAN部 準拠規格(国内規格) ARIB STD-T66、ARIB STD-T71
    無線LAN部 周波数範囲(中心周波数) 2.4GHz:2,400~2,484MHz、5GHz:5,150~5,725MHz
    無線LAN部 チャンネル 2.4GHz帯:1~13ch、5GHz帯:36,40,44,48,52,56,60,64,100,104,108,112,116,120,124,128,132,136,140ch
    無線LAN部 変復調方式 IEEE802.11ac/n:MIMO-OFDM、IEEE802.11a/g:OFDM、IEEE802.11b:DS-SS
    無線LAN部通信タイプ 2.4GHz及び5GHz同時通信
    無線LAN部 アンテナ 外部アンテナ4本(2.4GHz/5GHz帯:送受信4本、うち2本は5GHz専用)
    無線LAN部 データ通信速度(規格値) IEEE802.11ac:最大1,733Mbps、IEEE802.11n:最大400Mbps(2.4GHz)/最大800Mbps(5GHz)、IEEE802.11a/g:最大54Mbps、IEEE802.11b:最大11Mbs
    無線LAN部 空中線電力 10mW/MHz以下
    無線LAN部 接続台数 最大250台(2.4GHz:50台、5GHz:200台)、推奨125台(2.4GHz:25台、5GHz:100台)
    無線LAN部 認証方式 オープンシステム認証、共有キー認証、IEEE802.1x/EAP(EAP-TLS,EAP-TTLS,EAP-PEAP)、WPA/WPA2(パーソナル、エンタープライズ)
    無線LAN部 暗号化方式 WEP:64/128ビット、WPA / WPA2:AES、TKIP
    無線LAN部 MACアドレスフィルタリング 510個(2.4GHz/5GHzそれぞれ255個)
    無線LAN部 その他セキュリティー機能 不正AP検出、SSID隠蔽、SSIDセパレーター、STAセパレーター
    無線LAN部 その他サポート機能 平等通信機能、MU-MIMO、ビームフォーミング、電波出力調整、WDS(2.4GHz/5GHzそれぞれ最大8個)、ゲストネットワーク、WPS、ロードバランス(接続台数制限)、内蔵RADIUSサーバー機能、災害モード「00000JAPAN」、マルチ→ユニキャスト変換機能
    有線LAN部 準拠規格 IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TX、IEEE 802.3ab 1000BASE-T、IEEE 802.3az Energy Efficient Ethernet、IEEE802.3x Flow Control、IEEE 802.3at Power over Ethernet、IEEE 802.3ad Link Aggregation、IEEE 802.1Q VLAN Tagging
    有線LAN部 データ通信速度(規格値) 10Mbps/100Mbps/1000Mbps
    有線LAN部 ポート 10/100/1000BASE-T(RJ-45型8極コネクター) x 2 ※1ポートはPoE受電ポート(PD(IN))、オートネゴシエーション/Auto MDI/MDI-X対応
    サポート機能 マルチSSID 2.4GHz:最大16個、5GHz:最大16個
    サポート機能 タグVLAN(IEE802.1Q) 最大34個、VID=1~4,096
    サポート機能 QoS WMM対応
    管理機能 管理プロトコル SNMP v1/v2c/v3、Trap
    管理機能 その他 シリアルポート、Telnet、Web UI、ロギング、設定ファイルのバックアップと復元、設定ファイルの自動バックアップ、ファームウェア更新、Syslog及びSyslog転送、NTPクライアント、節電スケジュール、WAB-MAT対応(予定)
    対応クライアント(無線接続時) Windows 7/8/8.1/10(32bit/64bit)、MacOS X 10.7/10.8/10.9/10.10/10.11、Android4.0以降、iOS5.0以降
    対応ブラウザ(WebUI設定時) Internet Explorer 11、Microsoft Edge、Chrome Ver.23.0以降、Firefox Ver.17以降、Safari Ver.5以降
    規格 EMI規格 VCCI クラスB
    規格 安全規格準拠 IEC61000-4
    規格 電波法に基づく技術基準 TELEC
    規格 相互接続認証 Wi-Fi
    規格 環境基準 EU RoHS指令準拠(10物質)
    LED PWR 電源投入中に点灯
    LED STATUS 製品の起動中、ファームアップ中、初期化中、WPS実行中、I'mHere時に点滅、エラー発生時に点灯
    LED LINK PD/IN LAN接続中に点灯、データ通信中に点滅
    LED LINK PSE/OUT(LAN) LAN接続中に点灯、データ通信中に点滅
    LED 2.4GHz 2.4GHz帯無線LAN使用時に点灯、データ通信中に点滅
    LED 5GHz 5GHz帯無線LAN使用時に点灯、データ通信中に点滅
    LED USB USBメモリー接続時に点灯、データ通信中に点滅
    LED PWR/PD PoE給電時に点灯、PoE電力不足時(802.3afで給電時)に点滅
    対応PoE給電機器 IEEE802.3at対応給電機器
    電源部 PoE受電時 定格入力電圧 IEEE802.3at 42.5V-57V、消費電力 25.5W、発熱量 91.8kJ/h
    電源部 ACアダプター使用時 定格入力電圧 AC100~240V、定格周波数 50/60Hz、消費電力 25.5W、発熱量 91.8kJ/h
    環境条件 動作時温度 -10℃(稼働状態)/0℃(電源投入時) ~ 40℃(天井設置:セキュリティカバー有り)/45℃(天井設置:セキュリティカバー無し)/50℃(壁面設置)
    環境条件 動作時湿度 10~90% (結露なきこと)
    環境条件 保管時温度 -20~60℃
    環境条件 保管時湿度 95%以下 (結露なきこと)
    外形寸法 製品本体:幅183mm×奥行183mm×高さ33mm、セキュリティカバー:幅199mm×奥行252mm×高さ34mm(共に突起部含まず)
    質量 約793g(本体のみ)、約1,337g(セキュリティカバー・セキュリティカバー設置用金具含)
    パッケージ内容 製品本体1台、専用シリアルケーブル1本、マグネットセット4個、マグネット用プレート2枚、壁/天井設置用金具1枚、セキュリティーカバーセット1セット、クイックセットアップガイド1枚、安全にお使いいただくために1枚、ELECOMロゴステッカー1枚、シリアルシール2枚
    オプション ・DFS障害回避アダプター:WAB-EX-DFS(本体FW Ver1.1.1以降)、・WABシリーズ専用ACアダプター : WAB-EX-AC12、・管理ソフトウェア:WAB-MAT(V3.3.0.1以降) ※ 本ソフトウェアは“30日間無料”でお使いいただけます。
    保証期間 3年

    ※この製品の最新の対応情報はこちらです。

    ※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。
