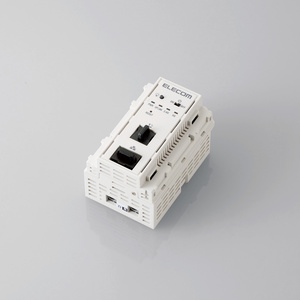

法人向けマルチメディアコンセント対応AC受電11ac無線AP

WAB-S733IW-AC

JIS規格マルチメディアコンセントに設置可能!無線規格の11acに対応し、5GHz・2.4GHz帯を同時に通信可能な、法人向けマルチメディアコンセント対応AC受電11ac無線AP。

  • EU Rohs指令準拠製品

ラインアップ

型番/JANCD 特長 標準価格 備考
WAB-S733IW-AC 4953103310834
11ac 433+300Mbps コンセント型アクセスポイント ¥12,078(税込)
¥10,980(税抜)
発売中

    製品の特長

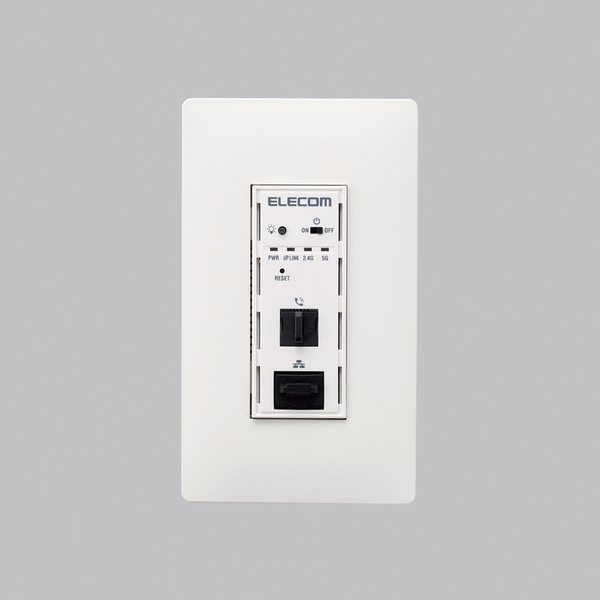

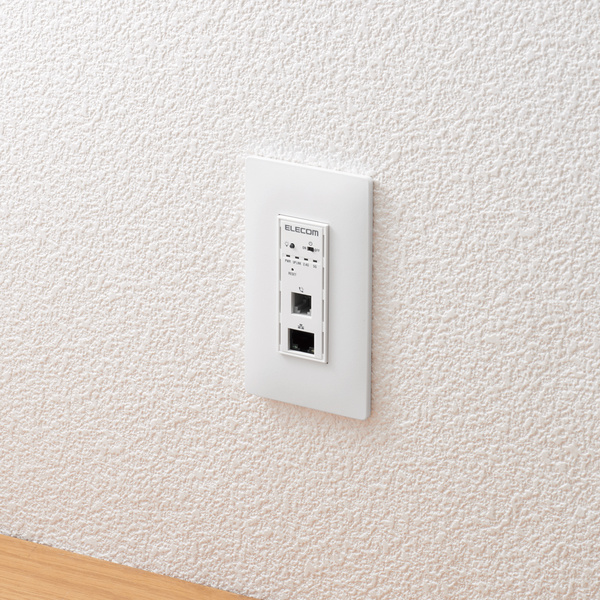

    室内景観に配慮 + 盗難や破壊防止にも貢献 JIS規格マルチメディアコンセント対応

    JIS規格のマルチメディアコンセントに対応。 既存のJIS規格対応情報コンセント活用による、壁面工事不要ならびに景観に配慮した無線環境の提供が可能です。

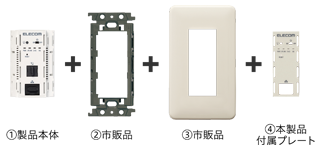

    市販のコンセント取り付け枠(別売)に対応していますが、コンセント取り付け枠によってはご利用いただけない場合もございます。

    当社確認済み取り付け枠の対応表はこちら

    ※当社確認済みの取り付け枠に対応したフェイスプレートの型番については各メーカーホームページなどをご確認ください。

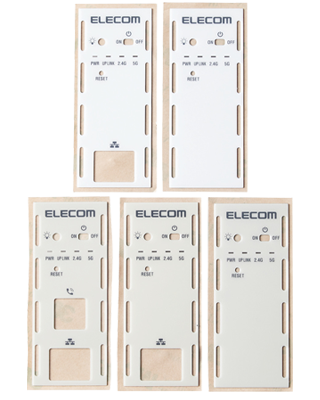

    選べるプレート 設置個所に合わせたプレートに張り替え可能

    設置個所に合わせて本体カラーとポートを変更できるプレート3種類を標準添付。 さまざまな利用シーンになじみ、インテリアの邪魔をしません。

    一般的に使用されているフェイスプレートのフルカラー/ワイド21/アドバンスの各シリーズに取り付けることが可能です。

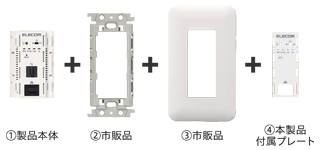

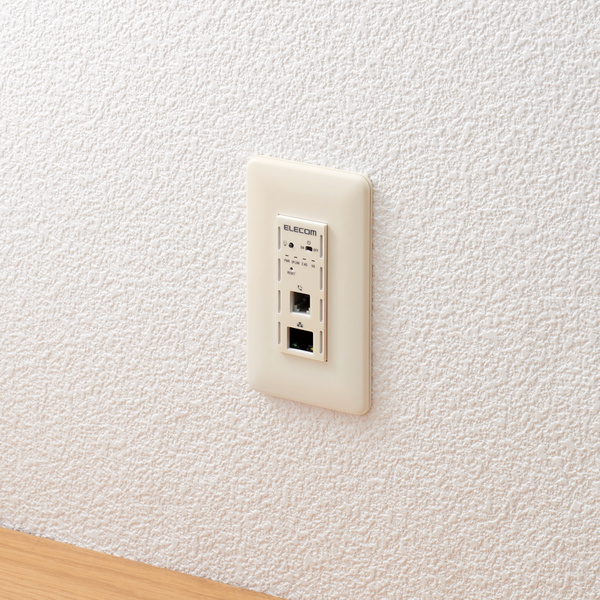

    TELポートを使用する場合

    Panasonic社製 ワイド21シリーズ

    Panasonic社製 フルカラーシリーズ

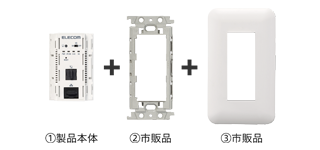

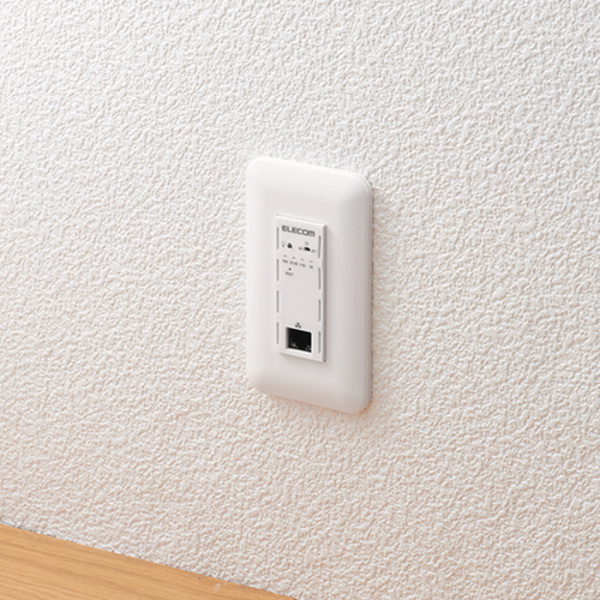

    TELポートを使用しない場合

    Panasonic社製 ワイド21シリーズ

    Panasonic社製 フルカラーシリーズ

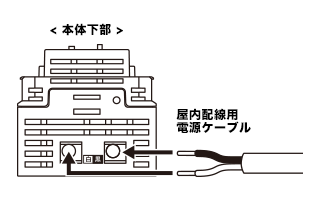

    既設のAC100V配線で簡単に設置 AC100V配線直付け

    電源はAC100V配線を直付けするタイプで、近接のAC100V配線(VVFケーブル:1.6mmまたは2.0mm)を分岐するなどして簡単に設置できます(※)。

    ※ 電気配線に関わる設置・施工・工事に関する作業は電気工事士の有資格者が必要です。

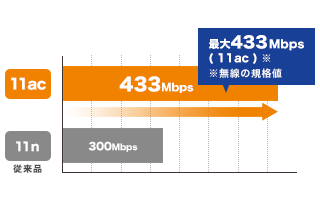

    5GHzと2.4GHzの同時通信で最大733MbpsのWi-Fi環境を実現! 無線規格「11ac」に対応

    無線規格IEEE802.11ac対応で、普及が進んだ11ac対応スマートフォンやタブレットに対して最大433Mbps(5GHz・規格理論値)の高速通信環境を提供します。

    11ac対応無線LAN子機との接続で、干渉の少ない5GHzでの超高速スループットを実現、業務効率を大幅に向上できます。
    また、5GHzと2.4GHzの同時通信に対応し、5GHz対応の無線機器に加え、従来の2.4GHz対応の無線機器も同時に接続可能です(同時接続台数 最大50台/推奨25台)。 最新規格への移行と既存の無線LAN機器の活用を実現します。

    無線規格「11ac」

    「11ac」は1Gbps※を超える無線通信を実現する新世代規格で、超高速Wi-Fi通信が可能となります。 さらに、転送できる情報量も大幅にアップ、複数台の機器が同時利用(従来規格11n/a/g/b搭載機器も)可能になります。

    ※速度は規格値となり、実際の速度は環境に依存します。

    長時間の運用でも安心 国内モデルで最も低消費電力を実現 (※)

    徹底した熱対策により、11ac対応のJIS規格マルチメディアコンセント対応アクセスポイントでは国内モデルで最も低消費電力を実現(※)。 かつ、長時間の運用でも安心して使用できる当社独自の法人品質基準により高い品質と信頼性を追求しています。

    (※2018/9月現在、当社調べ、消費電力は最大値)

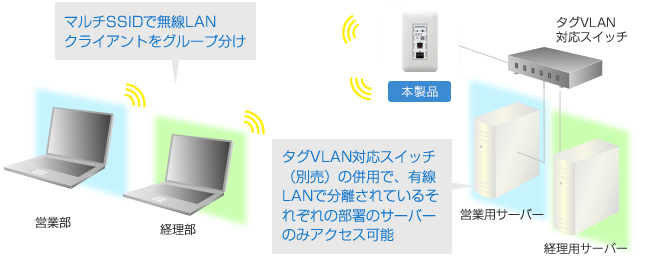

    セキュアな無線接続環境を提供 マルチSSID機能搭載

    1台の無線アクセスポイントで複数のSSIDを管理する「マルチSSID」に対応。 様々なセキュリティポリシーを1台で実現するため、SSIDごとに認証および暗号方式を設定でき、最大10個のSSID(2.4GHz:5個、5GHz:5個)を設定可能です。

    また、「IEEE802.1QタグVLAN」機能対応スイッチとの組み合わせで、よりセキュアなネットワークを構築可能になります。 また、「IEEE802.1QタグVLAN」にも対応(※1)し、タグVLAN機能対応スイッチと組み合わせることにより、有線と無線の混在したネットワークでもシームレスなVLAN設計が可能です。

    スイッチでかんたんON/OFF 電源、LEDスイッチ搭載

    消費電力効率の工夫により、前モデルより約41%低下させた低省電力設計です。
    ※ 消費電力5.1W、従来製品WAB-S1167P:8.7Wとの比較

    LED ON/OFFスイッチ

    本体のLEDが点灯状態の時に約1秒間しっかりと押すと、PWRランプを含むすべてのLEDが消灯します。また消灯状態で約1秒間しっかりと押すと、点灯状態に戻ります。

    寝室など灯りが気になる場所でもかんたんにLEDを消灯する事が可能です。

    電源スイッチ

    スライドさせることで、本体の電源をON/OFFできます。不在時や長期間使用しない場合はOFFにすることで消費電力を抑える事が可能です。

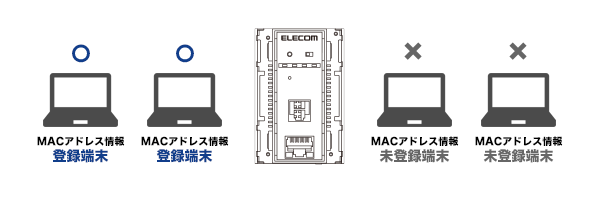

    登録端末以外からの無線接続を遮断 MACアドレスフィルター機能

    MACアドレスフィルター機能を搭載(最大登録数:128※2.4GHz:64個 5GHz:64個)
    接続を許可しない端末(MACアドレス情報未登録)からの無線接続を防止します。

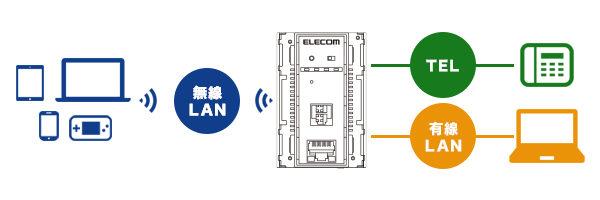

    煩雑なケーブル配線を解消 有線LANポート(RJ-45)、TELポート(RJ-11)搭載

    本製品は、有線LANポート(RJ-45)とTELポート(RJ-11)を搭載。
    景観に配慮した無線LAN利用環境だけでなく、室内の煩雑なケーブル配線を解消した端末の有線LAN接続や固定電話の利用環境を提供します。

    コネクタータイプでかんたん交換 UP LINKポート、TELスルーポート搭載でかんたん交換

    UP LINKポート

    インターネット側などの上位回線を有線LANで接続します。

    TELスルーポート (電話ポート)

    既設のモジュラーケーブルを接続するだけ交換が可能なコネクタータイプを使用。

    法人用途で複数台を一括管理するツール(30日間無料)をご用意 管理ツールで複数のアクセスポイントをまとめて設定可能

    多台数導入時の管理工数を削減できる管理ツール「WAB-MAT」(有償)に対応。
    同じ設定内容を複数台に一括設定可能です。 また死活管理やログによりトラブル発生にすばやく対応できます。

    WAB-MAT WAB-MAT Lite
    機能 有償
    (30日間無料)
    無償
    主な機能 アクセスポイントの管理 アクセスポイントの検索/管理画面アクセス
    ファームウェア更新
    AP登録方法 自動検出されたAPリストより選択/手動追加 自動検出されたAPリストより選択
    一括管理機能
    最大3000台(動作理論値)
    (推奨1000台)
    死活監視
    設定変更
    SYSログ機能
    メール通知
    利用用途
    一括 管理による
    管理者の負担を軽減
    初期設定時のアクセスポイントの検索及び管理画面へのアクセスに対応し、初期導入時の負担を軽減

    ユーザー登録で更に、2年延長保証安心の3年保証(センドバック保守)

    保証期間は安心の3年保証(センドバック保守)。
    更にご購入いただいてから3カ月以内にユーザー登録いただいたお客様限定で2年の延長保証(合計5年間)いたします。

    ※ユーザー登録による2年延長保証提供につきましては、エレコムサポート&サービス株式会社(ESSC)が行います。

    長期的な機器使用を支える保守サービスにも対応

    bnr_support_repair 長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。
    お客様のニーズに応じてお選びいただけます。

    保守サービスについて、詳しくはこちら

    デリバリー保守(オプションサービス)

    障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器を弊社に送り返していただきます。

    センドバック延長保守(オプションサービス)

    標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。

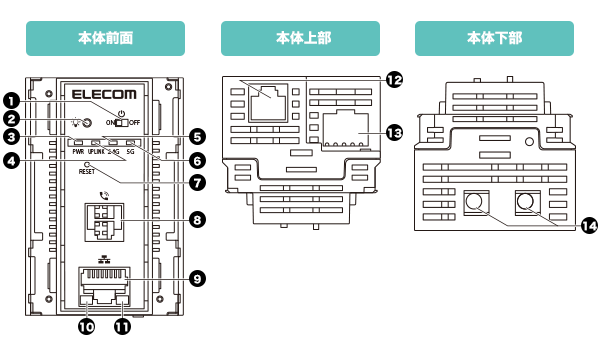

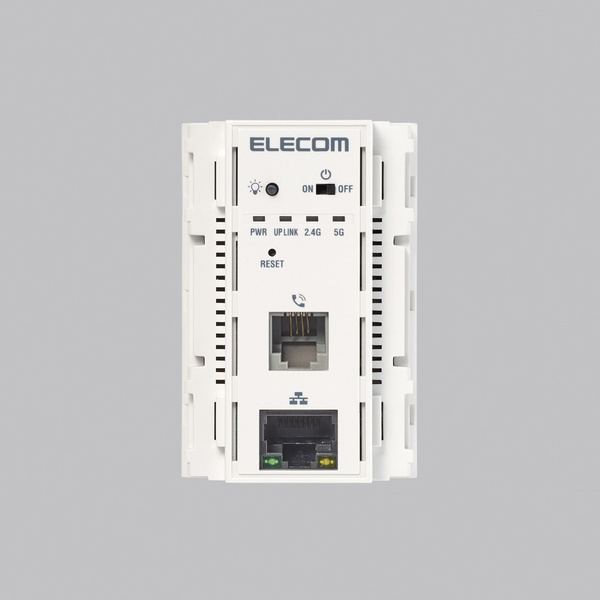

    各部名称

    各部名称

    • ① 電源スイッチ
    • ② LED点灯スイッチ
    • ③ PWRランプ (青色)
    • ④ UP LINKポートランプ (青色)
    • ⑤ 2.4G WLAN ランプ (青色)
    • ⑥ 5G WLAN ランプ (青色)
    • ⑦ RESETボタン
    • ⑧ 電話ポート
    • ⑨ LANポート
    • ⑩ LANポートLINKランプ (緑色)
    • ⑪ LANポートACTIVEランプ (黄色)
    • ⑫ 電話ポート (本体上部) ※
    • ⑬ UP LINKポート

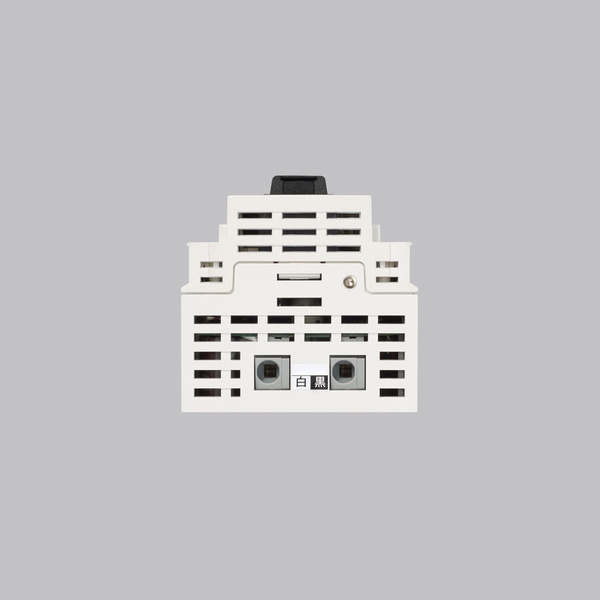

    • ⑭ 電源接続部

    ※屋内電話配線を接続します。

    製品仕様

    法人向けマルチメディアコンセント対応AC受電11ac無線AP(WAB-S733IW-AC)
    WAB-S733IW-AC

    JIS規格マルチメディアコンセントに設置可能!無線規格の11acに対応し、5GHz・2.4GHz帯を同時に通信可能な、法人向けマルチメディアコンセント対応AC受電11ac無線AP。

    無線LAN部 準拠規格(国際規格) IEEE802.11ac/n/a、IEEE802.11n/g/b
    無線LAN部 準拠規格(国内規格) ARIB STD-T66、ARIB STD-T71
    無線LAN部 周波数範囲(中心周波数) 2.4GHz:2,400~2,484MHz、5GHz:5,150~5,725MHz
    無線LAN部 チャンネル 2.4GHz帯:1~13ch、5GHz帯:36,40,44,48,52,56,60,64,100,104,108,112,116,120,124,128,132,136,140ch
    無線LAN部 変復調方式 IEEE802.11ac/n:MIMO-OFDM、IEEE802.11a/g:OFDM、IEEE802.11b:DS-SS
    無線LAN部通信タイプ 2.4GHz及び5GHz同時通信
    無線LAN部 アンテナ 内蔵アンテナ2本(2.4GHz専用×1、2.4GHz/5GHz共用×1)
    無線LAN部 データ通信速度(規格値) IEEE802.11ac:最大433Mbps、IEEE802.11n(2.4GHz):最大300Mbps、IEEE802.11n(5GHz)最大150Mbps、IEEE802.11a/g:最大54Mbps、IEEE802.11b:最大11Mbps
    無線LAN部 空中線電力 10mW/MHz以下
    無線LAN部 接続台数 最大50台(2.4GHz:25台、5GHz:25台)、推奨25台以下(2.4GHzと5GHzの合計台数)
    無線LAN部 認証方式 オープンシステム認証、WPA2(パーソナル)
    無線LAN部 暗号化方式 WPA / WPA2:AES、TKIP
    無線LAN部 MACアドレスフィルタリング 128個(2.4GHz:64個、5GHz:64個)
    無線LAN部 その他セキュリティー機能 SSID隠蔽、STAセパレーター
    無線LAN部 その他サポート機能 電波出力調整
    有線LAN部 準拠規格 IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TX、IEEE 802.3ab 1000BASE-T
    有線LAN部 ポート 10BASE-T/100BASE-TX/1000BASE-T(RJ-45型8極コネクター)×2、オートネゴシエーション/Auto MDI/MDI-X対応
    有線LAN部 WAN側設定 DHCP/固定IP/PPPoE(ルーターモード時)(PPPoE対応はF/W: Ver.4.0.10以降)
    有線LAN部 LAN側設定 アクセスポイントモード時:DHCPから取得/固定IP、  ルーターモード時:DHCPサーバー/固定IP
    搭載動作モード アクセスポイントモード(初期値)/ルーターモード
    サポート機能 マルチSSID 最大10個(2.4GHz:5個、5GHz:5個)
    サポート機能 タグVLAN(IEE802.1Q) 最大10個(2.4GHz:5個、5GHz:5個)
    サポート機能 QoS 帯域制御(F/W: Ver.4.0.10以降)
    管理機能 管理プロトコル SNMP v1/v2c/v3
    管理機能 その他 Web UI、ロギング、設定ファイルのバックアップと復元、ファームウェア更新、NTPクライアント、WAB-MAT対応(アクセスポイントモード時のみ対応)
    対応クライアント(無線接続時) Windows7/8/8.1/10(32bit/64bit)、MacOS X 10.7/10.8/10.9/10.10/10.11、Android4.0以降、iOS5.0以降
    対応ブラウザ(WebUI設定時) Internet Explorer11、Microsoft Edge, Chrome Ver.23.0以降、Firefox Ver.17以降、Safari Ver.5以降
    規格 EMI規格 VCCI クラスB
    規格 安全規格準拠 IEC61000-4
    規格 電波法に基づく技術基準 TELEC
    規格 環境基準 EU RoHS指令準拠(10物質)
    LED PWR 点灯(青):電源投入中 / 点滅(青):ファームアップを実行中 / 消灯:電源未投入
    LED UP LINK 点灯(青):リンクアップ中 / 点滅(青):データ通信中 / 消灯:未接続
    LED 2.4GHz 点灯(青):無線 LAN が有効 / 点滅(青):接続クライアントが通信中 / 消灯:無線LAN が無効
    LED 5GHz 点灯(青):無線 LAN が有効 / 点滅(青):接続クライアントが通信中 / 消灯:無線LAN が無効
    LED LAN-LINK 点灯(緑):リンクアップ中 / 消灯:未接続
    LED LAN-ACTIVE 点滅(橙):データ通信中 / 消灯:未接続
    対応給電方式 AC100V配線直結
    対応電線ケーブル VVFケーブル 1.6mm、2.0mm
    対応PoE給電機器 (PoE受電非対応)
    対応PoE給電ケーブル (PoE受電非対応)
    電源部 入力電圧・消費電力 定格入力電圧100V、消費電力:4.7W
    環境条件 動作時温度 0~40℃
    環境条件 動作時湿度 10~90% (結露なきこと)
    環境条件 保管時温度 -10~60℃
    環境条件 保管時湿度 95%以下 (結露なきこと)
    外形寸法 幅45.5mm×奥行41.7mm×高さ68.5mm(JIS規格マルチメディアコンセント対応)
    質量 約111g(本体のみ)

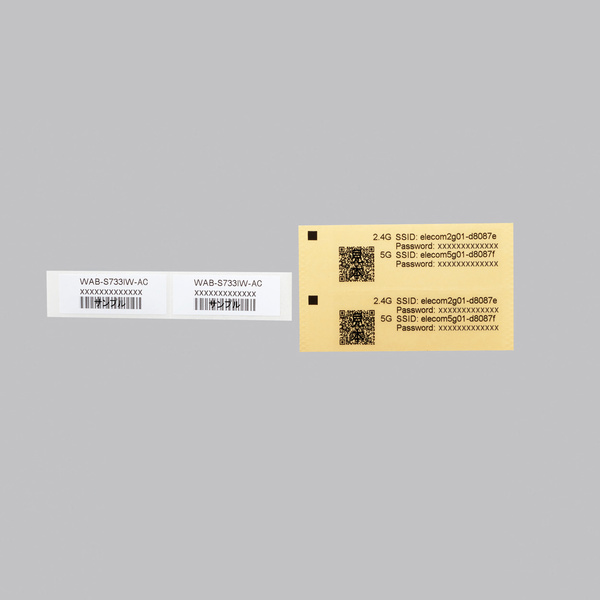

    パッケージ内容 製品本体 1台、クイックセットアップガイド 1枚、ポート保護キャップ 2種(LAN/TEL 各1個:本体取付済)、SSID情報シール 2枚、シリアルシール 2枚、化粧プレート フルカラー用 2枚  ワイド用 1枚
    オプション 管理ソフトウェア「WAB-MAT」対応 ※本体ファームウェアアップデートにより、アクセスポイントモード/ルーターモード 両モードでの管理に対応。対象ファームウェア:Ver.5.1.03 以降、WAB-MAT Ver.4.1.1.6 以降
    保証期間 3年

    ※この製品の最新の対応情報はこちらです。

    ※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。
