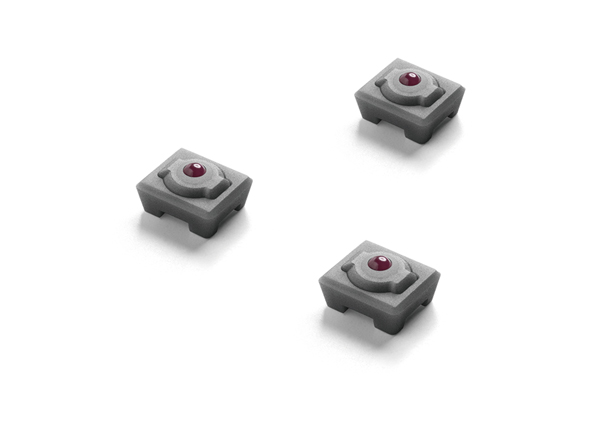

Halterung mit synthetischem Rubin
M-RS10
Bedienungsanleitung

Anwendung

In diesem Paket enthaltene Artikel

Dieses Paket enthält die folgenden Komponenten. Kontrollieren Sie vor Gebrauch dieses Produkts die Vollständigkeit des Pakets. Es wurden zwar alle Anstrengungen unternommen, um eine ordnungsgemäße Verpackung zu gewährleisten, sollten Sie jedoch einen Mangel oder eine Beschädigung feststellen, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben.

  • Halterung mit synthetischem Rubin × 3
  • Ausziehwerkzeug × 1

Austausch von Halterungsteilen

* Zur Erläuterung werden in dieser Anleitung Abbildungen der Serie „M-IT10“ verwendet.

Achten Sie beim Austauschen der Halterungsteile darauf, dass der Sensor nicht beschädigt wird.

1) Verwenden Sie einen Finger (oder einen Stift), um den Ball an der Unterseite herauszudrücken.

2) Halten Sie das mitgelieferte Entnahmewerkzeug mit den Fingern fest und drücken Sie es in die Kerbe an den Seiten des Halterungsteils, bis es hörbar einrastet.

3) Ziehen Sie kräftig am Entnahmewerkzeug, um das Halterungsteil zu entfernen.

4) Setzen Sie das Ersatz-Halterungsteil in die innere Raste ein.

5) Drücken Sie das Halterungsteil mit dem Finger hinein, bis es hörbar einrastet.

6) Setzen Sie den Ball in das Trackball-Gehäuse ein.

Produktspezifikationen

Abmessungen Breite circa 8 mm × Tiefe circa 7 mm × Höhe circa 4 mm.
Gewicht Circa 1 g
Verpackungsinhalt Halterung mit synthetischem Rubin × 3
Ausziehwerkzeug × 1

Konformitätsstatus

Rechte an geistigem Eigentum

  • ELECOM CO., LTD. besitzt das Urheberrecht an dieser Anleitung.
  • Alle Produkt- und Firmennamen auf diesem Produkt und der Verpackung sind Marken oder eingetragene Marken der jeweiligen Inhaber.
  • Die auszugsweise oder vollständige Vervielfältigung und Weitergabe dieses Dokuments ist untersagt.
  • Die Abbildungen dienen nur der Veranschaulichung und können vom tatsächlichen Produkt abweichen.
  • Die Farben und technischen Daten können ohne vorherige Ankündigung geändert werden, um Verbesserungen an diesem Produkt vorzunehmen und die Sicherheit zu erhöhen.
  • Wir übernehmen keine Verantwortung für Geräteausfälle oder Fehlfunktionen anderer Geräte, die durch die Verwendung dieses Produkts verursacht werden.
  • Prüfen Sie bei der Ausfuhr dieses Produkts die Ausfuhrbestimmungen für das Herkunftsland.
