Unidade de suporte de rubi sintético
M-RS10
Manual do Usuário

Como usar

Itens incluídos nesta embalagem

Os itens a seguir estão incluídos nesta embalagem. Verifique a embalagem para garantir que todos os itens sejam incluídos antes de usar este produto. Embora todos os esforços tenham sido feitos para garantir uma embalagem adequada, no caso de qualquer ausência ou dano, entre em contato com o varejista onde o produto foi comprado.

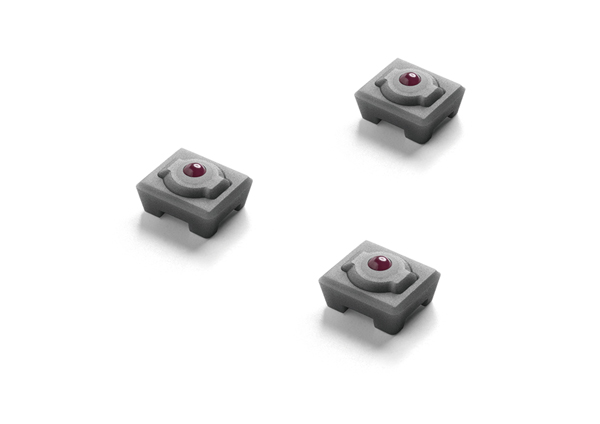

  • Unidade de suporte de rubi sintético × 3
  • Ferramenta de remoção × 1

Como substituir as peças de suporte

* Este manual usa ilustrações da série "M-IT10" para explicação.

Ao substituir as peças de suporte, tome cuidado para não danificar o sensor.

1) Use um dedo (ou uma caneta) para empurrar a bola para fora a partir da parte de baixo.

2) Segure a ferramenta de remoção incluída com os dedos e empurre-a para o entalhe nas laterais da peça de suporte até ouvir um clique.

3) Puxe a ferramenta de remoção com força para remover a peça de suporte.

4) Coloque a peça de suporte de substituição no encaixe interno.

5) Pressione a peça de suporte com o dedo até ouvir um clique.

6) Insira a bola no alojamento do trackball.

Especificações do produto

Dimensões Largura aproximada 8 mm × profundidade 7 mm × altura 4 mm /
largura 0,31 pol. × profundidade 0,28 pol. × altura 0,16 pol.
Peso Aproximadamente 1 g / 0,04 oz
Conteúdo do pacote Unidade de suporte de rubi sintético × 3
Ferramenta de remoção × 1

Status de conformidade

Direitos de propriedade intelectual

  • ELECOM CO., LTD. possui os direitos autorais deste manual.
  • Todos os produtos e nomes de empresas neste produto e na embalagem são marcas comerciais ou marcas registradas de seus respectivos proprietários.
  • É proibida a duplicação e a transferência deste documento no todo ou em parte.
  • As imagens são meramente ilustrativas e podem diferir do seu produto real.
  • A fim de aprimorar este produto e aumentar a segurança, as cores e especificações estão sujeitas a alterações sem aviso prévio.
  • Não assumiremos qualquer responsabilidade por qualquer falha ou mau funcionamento de outros dispositivos como resultado do uso deste produto.
  • Ao exportar este produto, consulte os regulamentos de exportação do país de origem.
