Unidad de soporte de rubí sintético
M-RS10
Manual del usuario

Modo de empleo

Elementos incluidos en este paquete

Este paquete incluye lo siguiente. Compruebe el paquete para asegurarse de que todos los elementos están incluidos antes de utilizar este producto. Aunque se ha hecho todo lo posible para garantizar un embalaje adecuado, en caso de que se descubra cualquier falta o daño, comuníquese con el distribuidor minorista donde se compró el producto.

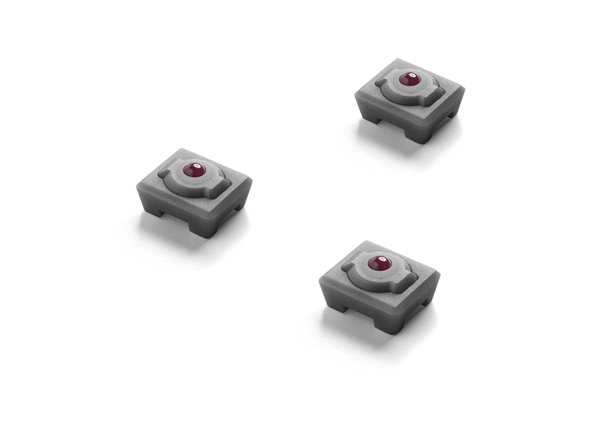

  • Unidad de soporte de rubí sintético × 3
  • Herramienta de extracción × 1

Cómo reemplazar piezas de soporte

* Este manual utiliza ilustraciones de la serie "M-IT10" para su explicación.

Al reemplazar las piezas de soporte, tenga cuidado de no dañar el sensor.

1) Usa un dedo (o un bolígrafo) para empujar la bola hacia afuera desde la parte inferior.

2) Sujete la herramienta de extracción incluida con los dedos y empújela en la muesca a los lados de la parte de soporte hasta que escuche un clic.

3) Tire de la herramienta de extracción con fuerza para quitar la parte de soporte.

4) Coloque la pieza de soporte de repuesto en el pestillo interior.

5) Presione la parte de soporte con el dedo hasta que escuche un clic.

6) Inserte la bola en la carcasa del trackball.

Especificaciones del producto

Dimensiones Aproximadamente ancho 8 mm × profundidad 7 mm × altura 4 mm /
ancho 0,31 pulgadas × profundidad 0,28 pulgadas × altura 0,16 pulgadas.
Peso Aproximadamente 1 g / 0,04 oz
Contenidos del paquete Unidad de soporte de rubí sintético × 3
Herramienta de extracción × 1

Estado de cumplimiento

Derechos de propiedad intelectual

  • ELECOM CO., LTD. es propietaria del derecho de autor de este manual.
  • Todos los productos y nombres de empresas que aparecen en este producto y en el empaque son marcas comerciales o marcas registradas de sus respectivos propietarios.
  • Se prohíbe la duplicación y transferencia de este documento en parte o en su totalidad.
  • Las imágenes son únicamente para propósitos ilustrativos y pueden diferir de su producto real.
  • Para mejorar este producto y para mejorar la seguridad, los colores y las especificaciones están sujetos a cambios sin previo aviso.
  • No asumiremos ninguna responsabilidad por cualquier falla del dispositivo o mal funcionamiento de otros dispositivos que resulte del uso de este producto.
  • Al exportar este producto, revise la normativa de exportación del país de origen.
