Unité de support rubis synthétique
M-RS10
Manuel d'utilisation

Comment utiliser

Articles inclus dans cet emballage

Les éléments suivants sont inclus dans cet emballage. Vérifiez l'emballage pour vous assurer que tous les articles sont présents avant d'utiliser ce produit. Bien que tous les efforts aient été faits pour assurer un emballage correct, dans le cas où un manque ou un dommage serait découvert, veuillez contacter le détaillant où le produit a été acheté

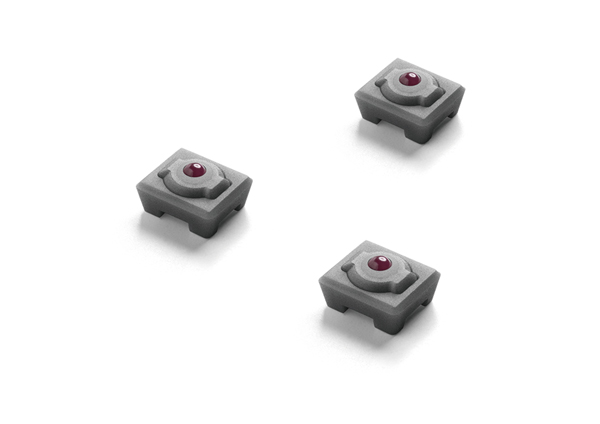

  • Unité de support rubis synthétique × 3
  • Outil de démontage × 1

Comment remplacer les pièces de support

* Ce manuel utilise des illustrations de la série « M-IT10 » pour les explications.

Lors du remplacement des pièces de support, veillez à ne pas endommager le capteur.

1) Utilisez un doigt (ou un stylo) pour pousser la balle par le dessous.

2) Tenez l'outil de retrait inclus avec vos doigts et poussez-le dans l'encoche sur les côtés de la partie support jusqu'à ce que vous entendiez un clic.

3) Tirez fortement sur l'outil de retrait pour retirer la partie support.

4) Insérez la pièce de support de rechange dans le loquet intérieur.

5) Appuyez sur la partie support avec votre doigt jusqu'à ce que vous entendiez un clic.

6) Insérez la bille dans le boîtier de la boule de commande.

Spécifications du produit

Dimensions Environ largeur 8 mm × profondeur 7 mm × hauteur 4 mm /
largeur 0,31 po × profondeur 0,28 po × hauteur 0,16 po.
Poids Environ 1 g / 0,04 oz
Contenu de l'emballage Unité de support rubis synthétique × 3
Outil de démontage × 1

État de conformité

Droits de propriété intellectuelle

  • ELECOM CO., LTD. détient les droits d'auteur de ce manuel.
  • Tous les produits et noms de société figurant sur ce produit et sur l'emballage sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.
  • La duplication et le transfert de ce document en partie ou en totalité sont interdits.
  • Les images sont présentées à des fins d'illustration seulement et peuvent être différentes de votre produit.
  • Afin d'améliorer ce produit et la sécurité, les couleurs et les spécifications sont susceptibles d'être modifiées sans préavis.
  • Nous n'assumons aucune responsabilité en cas de défaillance ou de dysfonctionnement d'autres appareils résultant de l'utilisation de ce produit.
  • Lors de l'exportation de ce produit, vérifiez les règlements d'exportations pour le pays d'origine.
